Imię i nazwisko

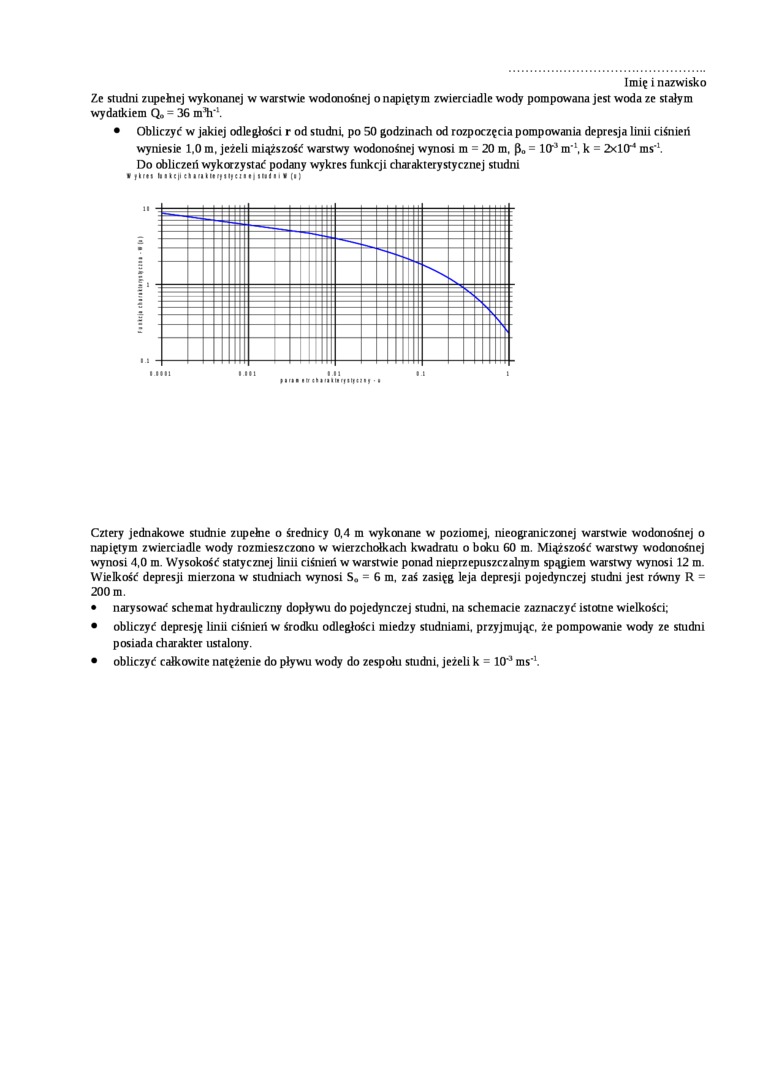

Ze snidni zupełnej wykonanej w warstwie wodonośnej o napiętym zwierciadle wody pompowana jest woda ze stałym wydatkiem Q„ = 36 mli'¹.

• Obliczyć w jakiej odległości r od studni, po 50 godzinach od rozpoczęcia pompowania depresja linii ciśnieri wyniesie 1.0 m. jeżeli miąższość warstwy wodonośnej wynosi m = 20 m, ($„ = 10^-3 m*\ k = 2x10'* ms'¹.

Do obliczeri wykorzystać podany wykres funkcji charakterystycznej studni

f ftltl Hll(|l tlllllMI|ll|«lll|IMill * (!)

I MII

MM    Ml    (.1

Cztery jednakowe studnie zupełne o średnicy 0,4 m wykonane w poziomej, nieograniczonej warstwie wodonośnej o napiętym zwierciadle wody rozmieszczono w wierzchołkach kwadratu o boku 60 m. Miąższość warstwy wodonośnej wynosi 4,0 m. Wysokość statycznej linii ciśnień w warstwie ponad nieprzepuszczalnym spągiem warstwy wynosi 12 m. Wielkość depresji mierzona w studniach wynosi S₀ = 6 m, zaś zasięg leja depresji pojedynczej studni jest równy R = 200 m.

•    narysować schemat hydrauliczny dopływu do pojedynczej studni, na schemacie zaznaczyć istotne wielkości;

•    obliczyć depresję linii ciśnień w środku odległości miedzy studniami, przyjmując, że pompowanie wody ze studni posiada charakter ustalony.

•    obliczyć całkowite natężenie do pływu wody do zespołu studni, jeżeli k = 10'³ ms'¹.
