Laboratorium Miernictwa Elektrycznego 2 |
Rok 2007/2008 |
Wydział Elektryczny Kierunek elektrotechnika Rok 2 semestr zimowy |
Ćwiczenie C Temat: Pomiary oscyloskopem |
Ocena |
Sprawozdanie pobrano z http://www.studentsite.pl
Chcesz pobrać więcej sprawozdań? Wejdź na
I Cel ćwiczenia
Ćwiczenie polegało na pomiarach przebiegów sinusoidalnych, trójkątnych oraz prostokątnych wyświetlanych przez oscyloskop przy różnych częstotliwościach. Następnie należało obliczyć błędy wynikające z dokładności przyrządu.

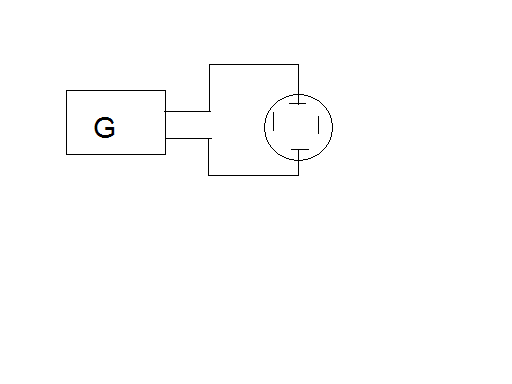

II Schematy
III Tabele pomiarowe
Warunki pomiaru |
Odczyty Upp |
Wynik pomiaru |
Odczyty p |
Wynik pomiaru |
||||||
|
Lpp [dz] |
Cu [V/dz] |
Upp [V] |
Upp+-U(Upp) [V] |
Ur(Upp) [%] |
Lt [dz] |
Ct [s/dz] |
T [s] |
T+-Ut [s] |
Ur(t) [%] |
Ugmax F=150Hz Sinusoidalny |
4,3 |
5 |
21,5 |
21,5+- 1,1 |
3,3 |
6,6 |
1 ms/dz |
6,6 ms/dz |
6,6+- 0,3 ms |
4,1 |
Ugmin F=150kHz Trójkątny |
6,6 |
0,2 |
1,32 |
1,3+- 0,1 |
2,5 |
7 |
1 µs/dz |
7 µs/dz |
7+-0,8 µs |
4,1 |
Gmin F=1,5 MHz prostokątny |
3,8 |
0,5 |
1,9 |
1,9+- 0,1 |
1,8 |
3,3 |
0, 2µs/dz |
0,66 µs/dz |
0,66+-0,05 µs |
6,6 |
IV Spis przyrządów
Nazwa, typ, nr właściwości |
Oscyloskop dwukanałowy OS-5020 LG 129-IVa 4395 |
Rozmiar ekranu |
8dz*10dz , 8cm*10cm |
Zakres współczynnika wzmocnienia Cu |
5mV/dz…20V/dz |
Zakres współczynnika czau Ct |
0,2 µs/dz…2s/dz |
Dokładność |
3% wartości mierzonej |
Zakres częstotliwości mierzonych |
20MHz |
V Przykłady obliczeń
Upp = Cu*lpp = 5*4,3 = 21,5[V]
T = Ct*Lt = 6,6*1 = 6,6[ms]
δod = 0,2/4,3*100% = 4,65[%]
Ur(U) = 1/√3*√(32+4,652) = 1/√3*√30,6 = 0,6*5,5 = 3,3[%]
U(U) = √3*0,95*3,3 = 5,3[%]
U(Upp) = (5,3%*21,5)/100% = 1,1[V]
Upp = (21,5+- 1,1)[V] , p = 0,95
δodlt = 0,2/6,6*100% = 3,0[%]
Ur(U) = 1/√3*√(32*32) = 0,6*4,2 = 2,5[%]
Ur(T) = √3*0,95*2,5 = 4,1[%]
U(t) = (4,1%*6,6)/100% = 0,3[ms]
T = (6,6 +-0,3)[ms] , p=0,95
VI Wnioski
Z przeprowadzonych pomiarów możemy wywnioskować, że oscyloskop ma małą dokładność rzędu 3%. Dodatkowo przy wysokich częstotliwościach przebiegi trójkątny i prostokątny są zniekształcone co najprawdopodobniej jest wynikiem wady generatora. Natomiast sinusoida przy dużych częstotliwościach przechodziła prawie w przebieg trójkątny. Przy niskich częstotliwościach przebiegi były bez zniekształceń.
