1. O ile procent należy skorygować - w razie zmiany obliczeniowej temperatury otoczenia z +25^oC na +60^oC - odczytaną z tablic obciążalności obciążalność długotrwałą przewodu o izolacji: a) z polichlorku winylu; b) z politetrafluoroetylenu (teflonu)?

1. Dane są dwa silniki indukcyjne fizycznie podobne, o stosunku wymiarów liniowych 2:1. W jakim stosunku pozostają ich cieplne stałe czasowe?

1. W ciągu trzeciej godziny po wyłączeniu transformatora nr 1 jego przyrost temperatury zmalał dwukrotnie. Podobną, dwukrotną zmianę przyrostu temperatury w przypadku transformatora nr 2 zaobserwowano już w ciągu pierwszej godziny po wyłączeniu. Który z nich ma większą cieplną stałą czasową?

1. Kabel YAKY 4x185 mm² 1 kV ułożony w gruncie o obliczeniowej temperaturze otoczenia 20^oC ma obciążalność długotrwałą 355 A. Jaką obciążalność ma w tych warunkach kabel YKY 3x185 mm² ?

1. Kabel YAKY 4x185 mm² ułożony w powietrzu, w pomieszczeniu, ma obciążalność długotrwałą 302 A. Jaką obciążalność ma na wolnym powietrzu, w miejscu nasłonecznionym?

1. Narysować przebieg przyrostu temperatury przy nagrzewaniu adiabatycznym prądem o podanym przebiegu w czasie:

1. Na rynek ma być wprowadzony nowy materiał elektroizolacyjny. Jak określić: a) jego temperaturę graniczną dopuszczalną długotrwale?; b) jego klasę izolacji?

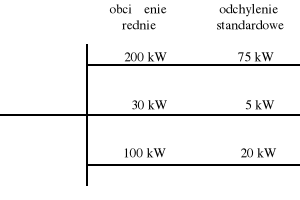

1. Obliczyć współczynnik jednoczesności.

1. Dany jest wykres obciążenia. Jaka interesująca informacja wynika z podzielenia średniej kwadratowej przez wartość szczytową? Uzasadnić odpowiedź.

1. Przekrój szyny okrągłej zwiększono dwukrotnie. Jak zmieni się jej obciążalność cieplna: a) długotrwała, b) zwarciowa.

1. Prąd rozładowania baterii kondensatorowej o wartości początkowej I₁ = 2,0 kA maleje wykładniczo w czasie ze stałą czasową τ = 100 ms. Obliczyć wymagany przekrój s miedzianego przewodu obwodu rozładowania. Obciążalność zwarciowa 1-sekundowa przewodu wynosi j = 140 A/mm².

1.  W ciągu drugiej godziny po wyłączeniu transformatora jego przyrost temperatury zmalał dwukrotnie. Ile wynosi jego cieplna stała czasowa?

1.  Aluminiowa szyna ceownikowa AC-200 ma obciążalność długotrwałą 8700 A i zwarciową 1-sekundową 300 kA. Jaką obciążalność miałaby podobna szyna miedziana?

1. W jakich przypadkach przy doborze obciążalności roboczej urządzeń obciążenie zmienne można odwzorować średnią kwadratową, a kiedy jest to niedopuszczalne?

1. O ile procent należy skorygować - w razie zmiany obliczeniowej temperatury otoczenia z +25^oC na +60^oC - odczytaną z tablic obciążalności obciążalność długotrwałą przewodu o izolacji: a) z polichlorku winylu; b) z politetrafluoroetylenu?

1. Dane są dwa silniki indukcyjne fizycznie podobne, o stosunku wymiarów liniowych 2:1. W jakim stosunku pozostają ich cieplne stałe czasowe?

Prąd sinusoidalnie zmienny 50 Hz, o wartości skutecznej 1000 A, w czasie 0,1 s nagrzewa adiabatycznie uzwojenie o 80 K. Jaki przyrost temperatury wystąpiłby, gdyby szeregowo z uzwojeniem włączyć diodę? Narysować przebieg w czasie przyrostu temperatury w jednym i drugim przypadku.

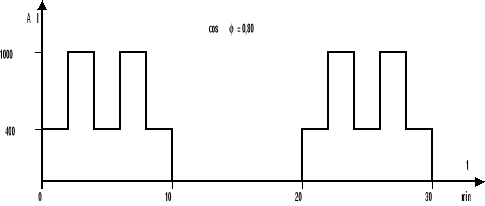

1. Dla podanego okresowego przebiegu obciążenia określić wymagany prąd znamionowy (ciągły) transformatora o stałej czasowej 40 min oraz zabezpieczającej go wkładki bezpiecznikowej o stałej czasowej topika 30 s.

1.

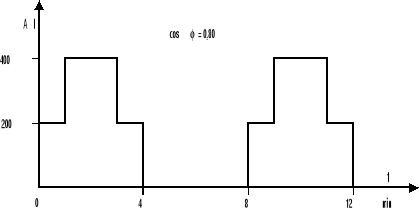

1.  Dla podanego okresowego przebiegu obciążenia określić wymagany prąd znamionowy (ciągły) transformatora o stałej czasowej 30 min oraz zabezpieczającej go wkładki bezpiecznikowej o stałej czasowej topika 30 s.

1. W jakim stosunku wzrośnie wymagany - ze względu na nagrzewanie podczas zwarcia - przekrój kabla, jeżeli ceteris paribus spodziewany prąd zwarciowy zwiększy się o 30 %?

1. Grupa 8 młynów pobiera moc średnią 300 kW przy odchyleniu standardowym 80 kW. Ile wyniesie obciążenie szczytowe po zainstalowaniu dodatkowo 16 identycznych młynów?

1. Grupa 10 kruszarek pobiera moc średnią 400 kW przy odchyleniu standardowym 120 kW. Ile wyniesie obciążenie szczytowe po podwojeniu ich liczby?

1.

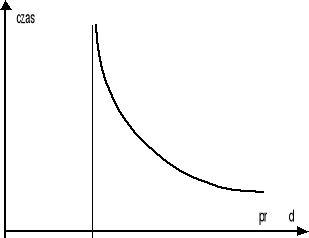

1. Silnik indukcyjny 55 kW S1, o izolacji klasy E (τ_grdd = 120°C) ma charakterystykę obciążalności cieplnej jak na rysunku. Wrysować na nim podobną charakterystykę silnika 55 kW S1, o izolacji klasy F (τ_grdd = 155°C). Objaśnić ewentualne różnice.

1. Przekrój szyny okrągłej zwiększono trzykrotnie. Jak zmieni się jej obciążalność cieplna: a) długotrwała, b) zwarciowa ?

1. Objaśnić przebieg nagrzewania adiabatycznego i wpływ nań różnych czynników.

1. Przedstawić rozumowanie pozwalające obliczyć obciążalność dorywczą I_S2 ze znanej obciążalności długotrwałej I_S1.

1. Podać wartość lub możliwy zakres wartości współczynnika jednoczesności; liczby oznaczają szczytowe obciążenie linii [kW].

1. Podać wartość lub możliwy zakres wartości współczynnika jednoczesności; liczby oznaczają szczytowe obciążenie linii [kW].

W jakiej sytuacji współczynnik jednoczesności nie może być równy 0,2 ?

Grupa 8 młynów pobiera moc średnią 300 kW przy odchyleniu standardowym 80 kW. Ile wyniesie obciążenie szczytowe po zainstalowaniu dodatkowo 16 identycznych młynów?

Założenie, iż nagrzewanie ma charakter adiabatyczny zawsze jest uproszczeniem, dopuszczalnym lub nie. Jak można obliczyć błąd z tego tytułu ?

W stanie cieplnie ustalonym temperatura na zewnątrz budynku wynosi +18 ^oC, a w kuchni +21 ^oC. Szeroko otwarto drzwi czynnej chłodziarki (lodówki). Na jakim poziomie ustali się temperatura w kuchni, w której nie ma innych obiektów wydzie­lających bądź absorbujących ciepło? Podać tok postępowania pozwalający obliczyć tę wartość i wymienić brakujące dane.

W ciągu trzeciej godziny po wyłączeniu transformatora nr 1 jego przyrost temperatury zmalał dwukrotnie. Podobną, dwukrotną zmianę przyrostu temperatury w przypadku transformatora nr 2 zaobserwowano już w ciągu pierwszej godziny po wyłączeniu. Który z nich ma większą cieplną stałą czasową?

Wyprowadzić wzór określający największą dopuszczalną jednosekundową gęstość prądu w przewodzie. Podać wyraźnie wszystkie przyjęte założenia upraszczające.
