Wydział Górnictwa i Geoinżynierii |
Swędrowska Dominika |
Budownictwo III |
||||
Nr ćw.: 14 |
TEMAT: Analiza granulometryczna. |
|||||
Grupa 2/2 |
Rok akademicki 2002/2003 |
Data wykonania 30.10.2002 |
OCENA: |
Cel ćwiczenia:
Analizę granulometryczną wykonuje się w celu wyznaczenia procentowej zawartości występujących w gruncie frakcji. Pozwala to w końcowym efekcie na wykreślenie krzywej uziarnienia oraz ustalenie rodzaju i nazwy badanego gruntu.
Opracowanie wyników:
I próba:
waga foremki: 213,96 [g]
waga skały przed suszeniem: 475,28 [g]
waga skały po wysuszeniu: 261,32 [g]
Nr sita [mm] |
Waga sita [g] |
Waga sita po przesianiu [g] |
Waga skały [g] |
Procentowa zawartość frakcji [%] |
10,0 2,0 1,0 0,8 0,5 0,2 0,1 0,063 podstawka |
271,63 278,32 274,15 272,00 257,80 255,95 242,70 239,18 296,90 |
279,14 313,89 292,27 285,63 326,04 353,34 251,26 239,66 296,92 |
7,51 35,57 18,12 13,63 68,24 97,39 8,56 0,48 0,02 |
3,01 14,26 7,26 5,46 27,35 39,03 3,43 0,19 0,01 |
II próba:
waga foremki: 213,96 [g]
waga skały przed suszeniem: 455,61 [g]
waga skały po wysuszeniu: 241,65 [g]
Nr sita m] |
Waga sita [g] |
Waga sita po przesianiu [g] |
Waga skały [g] |
Procentowa zawartość frakcji [%] |
10,0 2,0 1,0 0,8 0,5 0,2 0,1 0,063 podstawka |
271,60 278,29 274,15 272,02 257,80 255,94 242,73 239,17 296,87 |
272,53 306,57 294,55 284,27 346,45 335,48 250,93 239,51 296,94 |
0,93 28,28 20,40 12,25 88,65 79,54 8,20 0,34 0,07 |
0,39 11,85 8,55 5,13 37,14 33,33 3,44 0,14 0,03 |
Zawartość poszczególnych frakcji Zi należy obliczyć wg wzoru:
gdzie:
mi - masa frakcji gruntu pozostałego na sicie, g;
ms - masa szkieletu gruntowego, g.
Wnioski:

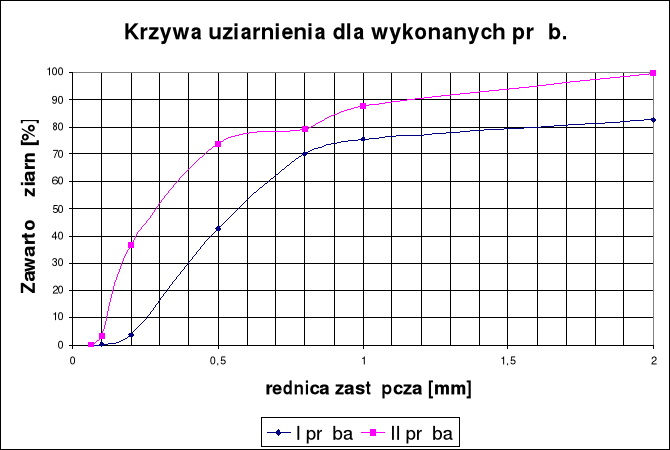

Przedstawiony powyżej wykres „Krzywej uziarnienia dla wykonanych prób” przedstawiony jest tylko do granicy średnicy zastępczej - 2 [mm] w celu pokazania dokładniejszego rozkładu wyników wykonanych prób. Wiąże się to z tym, że prawie wszystkie próby mieszczą się w zakresie od 0,063 - 2 mm, a dodanie ostatniej próby na wykres powoduje zaciemnienie wyników ze względu na rozbieżność wielkości oczek sit. Dlatego sito 10 mm nie zostało uwzględnione.
Znajomość rodzaju badanego gruntu pozwala na prognozowanie jego własności. Analiza sitowa pozwala na określenie procentowych zawartości poszczególnych frakcji w całym szkielecie skalnym, czyli rozdrobnienia całości gruntu.
Ściśliwość gruntu, to zdolność gruntu do zmniejszania swojej objętości pod wpływem obciążenia. Ściśliwość gruntu zależy głównie od składu granulometrycznego gruntu, a także od porowatości, wilgotności i składu mineralnego.
W przypadku rozdrobnionych gruntów mineralnych zmniejszanie się objętości gruntu pod wpływem obciążenia jest wynikiem zmniejszania się objętości porów wskutek wzajemnego przesuwania się ziaren i cząstek gruntu. W procesie tym następuje wyciskanie wody i powietrza wypełniających pory gruntowe.
W wyniku przeprowadzenia odczytu z trójkąta Fereta otrzymujemy wynik: piasek.
Z metody makroskopowej odczytujemy, ze w ćwiczeniu korzystaliśmy z piasku gruboziarnistego. Piasek jest bardzo ściśliwym gruntem - na budowach można zaobserwować, ze całkowity proces osiadania budowli na takim gruncie, następuje praktycznie w momencie zakończenia budowy (w przypadku innych gruntów proces ten może trwać nawet do kilku lat).
