I. Tabela Informacyjna:

Wykonali:	PRACOWNIA ELEKTRYCZNA I ENERGETYCZNA	Data wykonania: 18.04.2002 rok
Klasa: III a	Temat Ćwiczenia: Układ z pętlą sprzężenia zwrotnego	Ocena:

II. Wykaz przyrządów:

DA 171B

DA 171A

SA 9311

SA 0125

Oscilloscope GOLDSTAR

Generator METEX

Uniwersalny miernik METEX

III. Cel ćwiczenia:

Celem ćwiczenia jest zilustrowanie zasady działania pętli sprzężenia fazowego oraz przedstawienie niektórych możliwości jej zastosowań.

IV. Wyniki pomiarów:

Zależność napięcia wejściowego (U_we) od częstotliwości wyjściowej (f_wy)

fwy	100	200	300	400	500	600	700	800	900	1000
Uwe	5,26	5,32	5,39	5,46	5,53	5,59	5,66	5,72	5,78	5,82

Zależność częstotliwości wyjściowej (f_wy) od częstotliwości wejściowej (f_we)

fwy	55,9	57,1	58,3	60,7	61,8	62,9	64	65
fwe	100	200	300	400	500	600	700	800

Zależność napięcia wyjściowego (U_wy) od częstotliwości wejściowej (f_we)

Uwy	5,26	5,32	5,39	5,49	5,53	5,59	5,65	5,72	5,77	5,82
fwe	100	200	300	400	500	600	700	800	900	1000

V. Wykresy, charakterystyki:

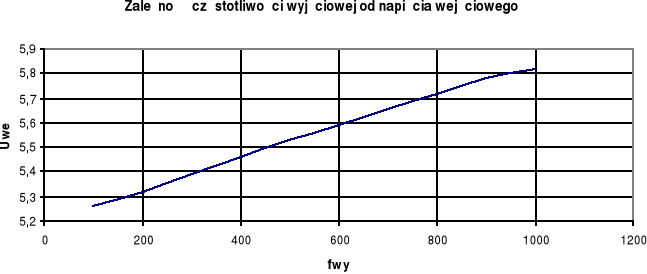

Charakterystyka przestrajania generatora DA 171B

f_wy=F1(U_we)

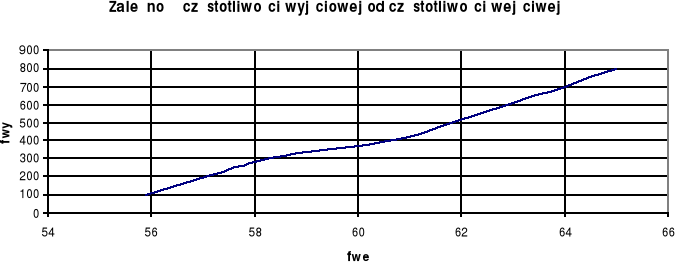

Charakterystyka przestrajania generatora DA 171B

f_wy=F2(f_we)

Charakterystyka przestrajania generatora DA171B

U_wy=F3(f_we)

VI. Uwagi i wnioski:

Zakres częstotliwości chwytania (zaskoku) dla generatora przestrajanego sygnałem VCO bez dzielnika wynosi 51Hz x100k (jest to różnica pomiędzy wartością końcową, a wartością początkową, kiedy to układ powraca do wartości początkowej). Natomiast zakres częstotliwości chwytania (zaskoku) dla generatora przestrajanego sygnałem VCO z dzielnikiem wynosi 1683,3 kHz x1M (jest to różnica pomiędzy wartością końcową, a wartością początkową, kiedy to układ powraca do wartości początkowej).

Z wyżej wymienionych danych wnioskuje, iż zastosowanie dzielnika ma duże znaczenie dla pracy układu, zakres chwytania dla generatora przestrajanego sygnałem VCO bez dzielnika jest dużo mniejszy niż dla generatora przestrajanego sygnałem VCO z dzielnikiem ponadto dzielnik nie ma wpływu na generator przestrajany napięciem VCO. Sterowanie układem za pomocą generatora sprawia , że zakres pracy układu jest dużo mniejszy, natomiast sterowanie układem za pomocą napięcia sprawia, że zakres pracy układu jest dużo większy. Zastosowanie dzielnika niema także wpływu na pracę układu sterowanego za pomocą napięcia.

SCHEMATY BLOKOWE

GENERATOR PRZESTRAJANY NAPIĘCIEM

GENERATOR PRZESTRAJANY NAPIĘCIEM Z DZIELNIKIEM

ZESPÓŁ SZKÓŁ ELEKTRONICZNO- ENERGETYCZNYCH W WAŁBRZYCHU

1

---
