Metale Laboratorium, bart, 1


  1. Temat.

Wyznaczenie sztywności belki zginanej (moduł Younga E, moment bezwładności Ix)

  1. Cel ćwiczenia.

Celem ćwiczenia jest wyznaczenie modułu Younga poprzez pomiar ugięć belki zginanej różnymi metodami. Zapoznanie się z metodami pomiarów oraz z metodami pomiarów oraz identyfikacją schematów statycznych, błędów pomiaru.

Metody stosowane do pomiarów przemieszczeń:

  1. Schemat stanowiska badawczego.

Rozpatrujemy belkę swobodnie podpartą o rozstawie podpór 240,0 cm, obciążoną dwiema siłami skupionymi odległymi od siebie o 30,0 cm. Schemat przedstawiono na rysunku.

0x08 graphic

  1. Rozmieszczenie przyrządów pomiarowych.

Na belce rozmieszczono pięć czujników zegarowych z których trzy mierzą ugięcia a dwa pozostałe wychylenie osi belki od pionu.

0x08 graphic

  1. Przebieg ćwiczenia.

5.1. Pomiar długości belki L (odległość między osiami podpór)

5.2. Pomiar wymiarów przekroju poprzecznego, odczytanie i obliczenie momentu bezwładności Ix.

5.3. Ustalenie współrzędnych przyłożenia siły oraz punktów pomiarowych.

5.4. Dla kilku wartości siły P zmierzyć ugięcie y`.

5.5. Wyniki zebrać w tabeli.

5.6. Sporządzić wykres y = f (P)

5.7. Zinterpretować wyniki.

  1. Wyniki pomiarów i wyznaczenie poszukiwanych wartości.

Długość belki L = 2400 mm.

Charakterystyka geometryczna przekroju.

0x08 graphic

Pomiar

t1

t2

t3

t4

g1

g2

g3

h1

h2

s1

s2

1

6,0

5,7

6,4

5,7

4,6

4,7

4,7

101,6

101,0

53,2

53,9

2

6,0

6,1

5,8

6,2

4,5

4,6

4,6

100,9

101,2

53,6

54,0

3

5,9

5,5

5,6

5,8

4,6

4,6

4,8

101,0

101,5

53,4

54,0

Wart. średnie

5,97

5,77

5,93

5,90

4,57

4,63

4,70

101,17

101,23

53,40

53,97

Wartości

t

g

h

s

- pomierzone

5,892

4,633

101,200

53,683

- normowe

5,7

4,1

100,0

55,0

Ixp

171,438 cm4

Ixno

163,323 cm4

Ixn

171,000 cm4

- moment bezwładności policzony na podstawie pomiarów zestawionych w tabeli. 0x01 graphic

0x01 graphic

Średni moment bezwładności: 0x01 graphic

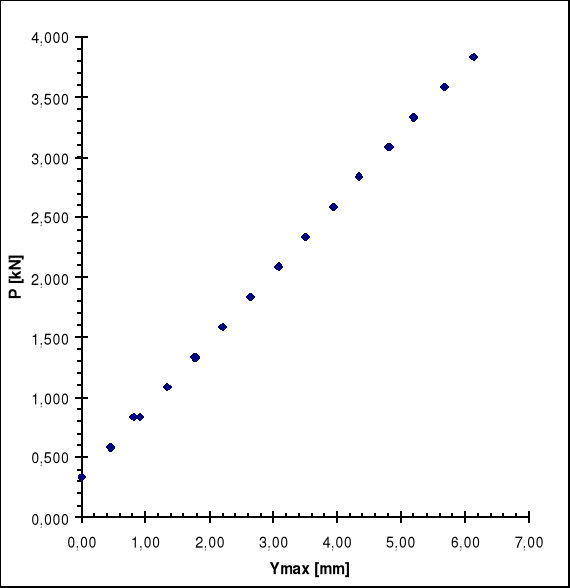

Wykres zależności siły od ugięcia:

0x01 graphic

Moduł Younga: 0x01 graphic

0x01 graphic

0x01 graphic
0x01 graphic

E = 180,53 Mpa

obciązenie

obciązenie

ugięcie

ugięcie

na jarzmie

na jarzmie

zmierzone

teoretyczne

kg

kN

mm

mm

116,9

1,169

0,4425

0,3944087

166,9

1,669

0,8049

0,7888174

216,9

2,169

1,3371

1,1832261

266,9

2,669

1,7566

1,5776348

316,9

3,169

2,2016

1,9720435

366,9

3,669

2,6314

2,3664521

416,9

4,169

3,0889

2,7608608

466,9

4,669

3,5163

3,1552695

516,9

5,169

3,9486

3,5496782

566,9

5,669

4,3409

3,9440869

616,9

6,169

4,8209

4,3384956

666,9

6,669

5,2132

4,7329043

716,9

7,169

5,6806

5,127313

766,9

7,669

6,1303

5,5217217

716,9

7,169

5,6931

5,127313

666,9

6,669

5,1981

4,7329043

616,9

6,169

4,7908

4,3384956

566,9

5,669

4,3534

3,9440869

516,9

5,169

3,9336

3,5496782

466,9

4,669

3,5064

3,1552695

416,9

4,169

3,0866

2,7608608

366,9

3,669

2,6591

2,3664521

316,9

3,169

2,2091

1,9720435

266,9

2,669

1,7842

1,5776348

216,9

2,169

1,3471

1,1832261

166,9

1,669

0,9123

0,7888174

116,9

1,169

0,4624

0,3944087

0x01 graphic

0x01 graphic

0x01 graphic
