NO4 MULTIMETR CYFROWY, thom4


WYDZIAŁ ELEKTRONIKI, TELEKOMUNIKACJI I INFORMATYKI

KATEDRA MIERNICTWA ELEKTRONICZNEGO

LABORATORIUM PODSTAW MIERNICTWA

GRUPA 4A

Ćwiczenie nr 4

Imię i nazwisko

informa

M u l t i m e t r y

c y f r o w e

Data wykonania ćwiczenia

27-04-1999r

Data odbioru sprawozdania

04-05-1999r

Ocena zaliczenia

Uwagi i podpis

Obliczanie wartości względnego błędu dyskretyzacji podczas pomiaru

napięcia stałego multimetrem V - 543 w zakresie od 0 do 100 V.

Błąd obliczam ze wzoru:

0x01 graphic

Rozdzielczość multimetru dla poszczególnych zakresów jest następująca:

dla Uz = 100mV (99.99mV) rozdzielczość = 10V

dla Uz = 1V (999.9 V) rozdzielczość = 0.1mV

dla Uz = 10V (9.999 V) rozdzielczość = 10mV

dla Uz = 100V (99.99 V) rozdzielczość = 0.01V

dla Uz = 1000V (999.9 V) rozdzielczość = 0.1 V

Wartości błędów na poszczególnych zakresach :

Zakres

100

[mV]

Napięcie

V

0.010

0.020

0.030

0.040

0.050

0.060

0.070

0.080

0.090

0.100

Błąd

%

0.100

0.050

0.033

0.025

0.020

0.017

0.014

0.013

0.011

0.010

Zakres

1

[V]

Napięcie

V

0.100

0.200

0.300

0.400

0.500

0.600

0.700

0.800

0.900

1.000

Błąd

%

0.100

0.050

0.033

0.025

0.020

0.017

0.014

0.013

0.011

0.010

Zakres

10

[V]

Napięcie

V

1.00

2.00

3.00

4.00

5.00

6.00

7.00

8.00

9.00

10.00

Błąd

%

0.100

0.050

0.033

0.025

0.020

0.017

0.014

0.013

0.011

0.010

Zakres

100

[V]

Napięcie

V

10.0

20.0

30.0

40.0

50.0

60.0

70.0

80.0

90.0

100.0

Błąd

%

0.100

0.050

0.033

0.025

0.020

0.017

0.014

0.013

0.011

0.010

Zakres

1000

[V]

Napięcie

V

100.0

200.0

300.0

400.0

500.0

600.0

700.0

800.0

900.0

1000.0

Błąd

%

0.100

0.050

0.033

0.025

0.020

0.017

0.014

0.013

0.011

0.010

Na podstawie obliczonych danych uzyskałem następujące wykresy:

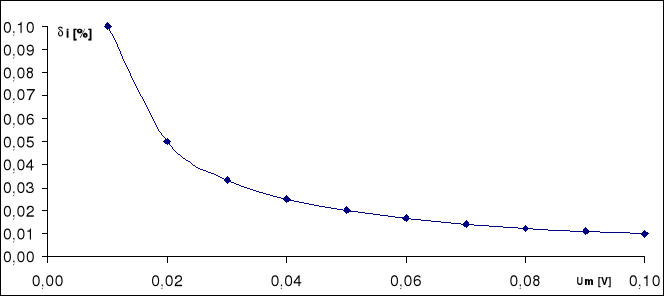

Wykres nr 1:

0x01 graphic

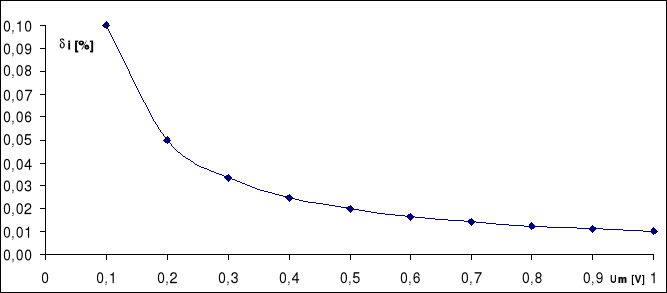

Wykres nr 2:

0x01 graphic

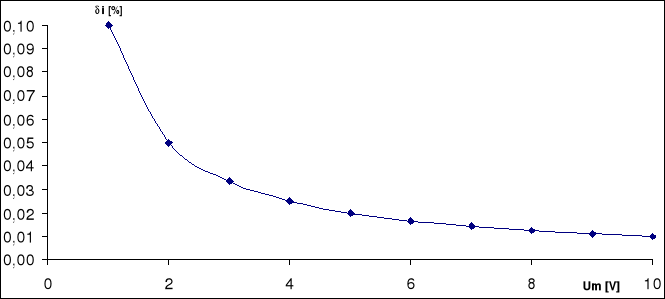

Wykres nr 3:

0x01 graphic

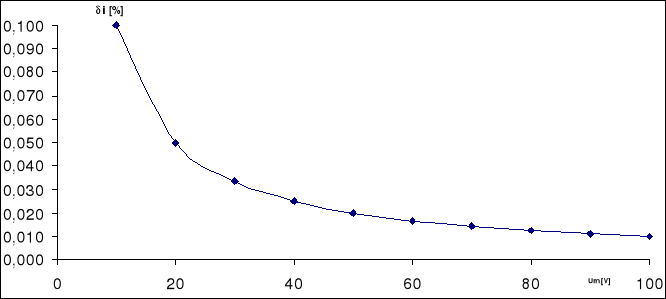

Wykres nr 4:

0x01 graphic

Wykres nr 5:

0x01 graphic

Uzasadnienie wyników pomiarów uzyskanych w ćwiczeniu 2

Mierzone napięcie stałe było zakłócane sygnałem sinusoidalnie zmiennym, a więc sygnałem podobnym do tego, jaki występuje w sieci energetycznej .Częstotliwości zakłócające były równe odpowiednio : 50Hz , 75Hz oraz 100Hz . Otrzymane wyniki pomiarów potwierdzają , że woltomierz integracyjny jest odporny na zakłócenia o częstotliwości równej częstotliwości sieci ( 50Hz ) i jej wielokrotności , natomiast reaguje na zakłócenia o częstotliwościach różnych od wielokrotności częstotliwości sieci .

W multimetrze integracyjnym okres pierwszej fazy całkowania wynosi 20ms ( co jest okresem napięcia przemiennego panującego w sieci ) . Woltomierz ten uśrednia mierzone napięcie w pierwszej fazie całkowania, zaś wartość średnia sygnału zmiennego sinusoidalnie brana za pełen okres przebiegu jest równa zeru i to niezależnie od wyboru początku uśredniania . Z tego wynika brak jakiegokolwiek wpływu zakłócenia na wynik pomiaru , o ile zakłócenie to ma częstotliwość równą 50Hz lub jej wielokrotność. Fakt, że oprócz częstotliwości 50Hz tłumione są również jej wielokrotności jest dość ważny, gdyż w praktyce często zdarza się, że oprócz sygnału 50Hz powstają też tzw. składowe harmoniczne wyższych rzędów.

Jeżeli natomiast zakłócenie ma częstotliwość różną od założonych powyżej mamy do czynienia z małym współczynnikiem tłumienia. Nastąpiło to w przypadku zakłócenia wywołanego przez przebieg o częstotliwości 75Hz , którego okres wynosi 13.33ms . Związane jest to z faktem rozpoczynania fazy pierwszego całkowania przy różnych chwilowych wartościach napięcia zakłócającego i odpowiadającym im różnym wartościom średnim sygnału zakłócającego . To właśnie spowodowało duże `rozmycie się' wyników pomiaru oscylujących wokół mierzonej wartości stałej .

Obliczenie liczby impulsów prądowych w jednym cyklu pomiarowym

Obliczenie liczby impulsów prądowych w jednym cyklu pomiarowym wykonane zostało według wzoru :

n= Tp/T gdzie : n - ilość impulsów

Tp - czas trwania cyklu Tp = 200ms

T - okres częstotliwości na wyjściu przetwornika U/f

dla T = 0.65ms dla T=2.00ms

n = 200/0.65 n=200/2.00

n = 308 n=100
