Sprawozdanie z Pracowni nr. 1 , Zespół Szkół Nr 1 w Sierpcu


Zespół Szkół Nr 1 w Sierpcu

Pracownia Elektroniczna

1. Kamil Parulski

Rok szk.

Ćwiczenie nr 1

2. Konrad Motylewsk

2003/04

Temat :

Badanie obwodów prądu stałego

3. ------------------------------

kl. 2 te

4.

sem.

Ćwiczenie wykonano dn.

12.09.03

Sprawozdanie oddano dn.

Ocena....

0x08 graphic
Ćwiczenie ma na celu wyznaczenie prądu I3 i napięcia 4 jak jest przedstawione na rysunku przy zmianie napięcia V1 od 0 do 200V z krokiem 10 V. Dane obwodu: I1=5A, R1=5Ω, R2=40Ω, R3=8Ω, R4=32Ω

Ćwiczenie zaczynamy od budowy samego układu, z poszczególnych części budujemy cały obwód

0x08 graphic

0x08 graphic
Po zbudowaniu obwodu wpisano wartości dane w zadaniu tak jak na rysunku:

0x08 graphic

Gdy wszystkie elementy układu mają swoje wartości, obwód jest poprawnie zbudowany a mam tu na myśli wstawienie oprócz rezystorow i żródeł obowiązkowo powinno znajdować się uziemienie i wyjście bez tych elementów układ jest nieprawidłowy.

W następnej części ćwiczenie przechodzimy do pomiarów napięcia i prądu do tego będzie na służył: amperomierz i woltomierz.

Najpierw zbadamy jaki płynie prąd. Najlepiej zobrazuje nam to poniższy rysunek:

0x08 graphic

Następny rysunek przedstawia jakie płynie napięcie w obwodzie:

0x08 graphic

0x08 graphic
0x08 graphic
Następnym etapem naszych badań będzie przedstawienie płynącego napięcia i prądu na wykresie liniowym, aby to zrobić należy wejść w opcje „setup” i tam wyszukać parametru „DC Sweep” a następnie po otworzeniu się okienka wpisujemy wartość, aby powstał wykres

0x08 graphic

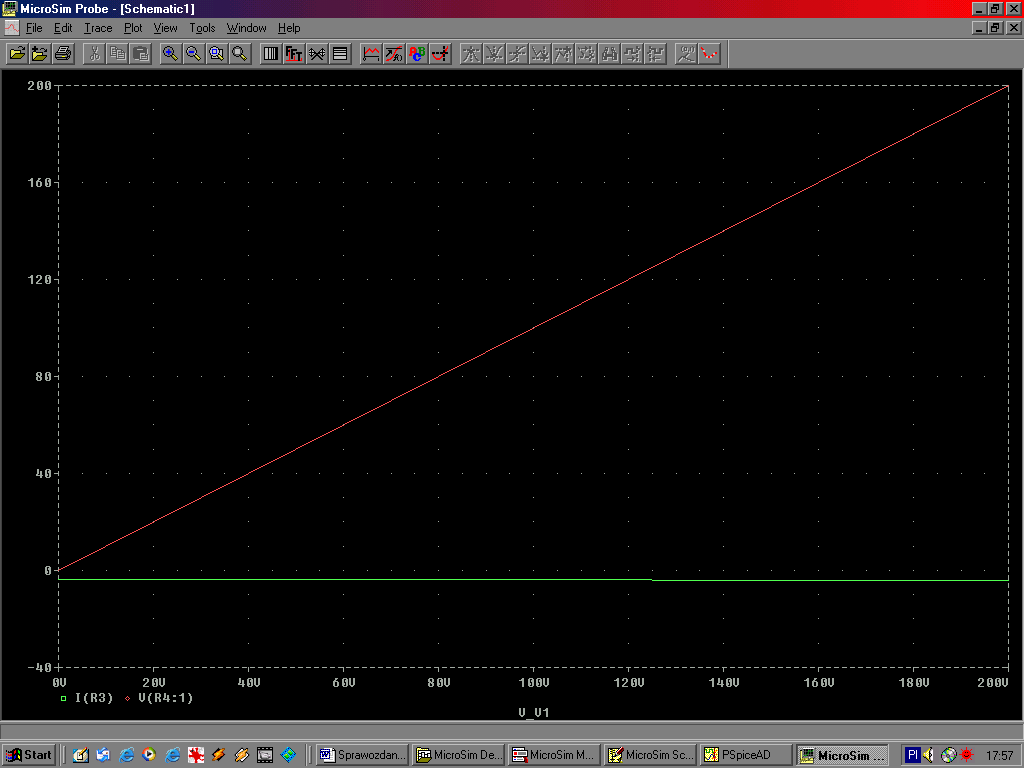

Po prawidłowym wpisaniu wartość i wciśnięciu klawisza „simulate” naszym oczom powinien ukazać się wykres prądowo-napięciowy tak jak na rysunku:

0x08 graphic

Wnioski:

• Po przeprowadzeniu pomiaru charakterystyki pradowo-napięciowej na rezystorach R2 i R4 otrzymano wyniki zgodne z wartościami przedstawionymi na schemacie ideowym .
