Elaborat nr 1

Na pręt przedstawiony na rys. działają siły
. Pręt składa się z trzech części stalowej, miedzianej oraz aluminiowej.

Pomijając ciężar własny prętów, obliczyć:

• jego całkowite wydłużenie

• wartości naprężeń normalnych występujących we wszystkich przekrojach

• sporządzić wykres naprężeń normalnych

Uwzględniając ciężar własny prętów, obliczyć:

• jego całkowite wydłużenie

• naprężenia normalne występujące we wszystkich przekrojach

• sporządzić wykres naprężeń normalnych

dane:

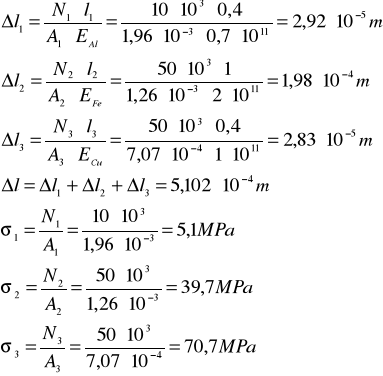

Pomijając ciężar własny prętów:

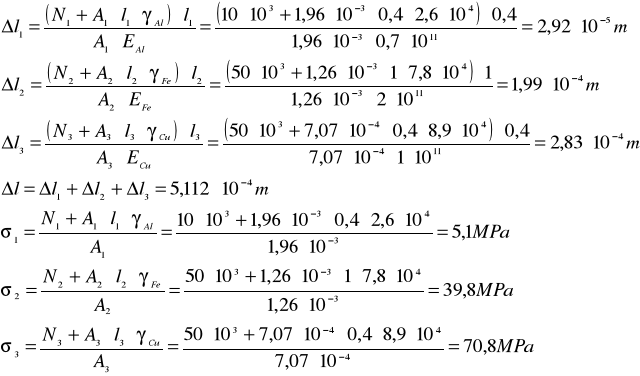

Uwzględniają ciężar własny prętów:

---
