Numer ćwiczenia |
|
Tytuł ćwiczenia:
|
||
Data wykonania ćwiczenia: |
|
Nazwisko i imię: |
||
Data oddania sprawozdania: |
|
|
|
|
Numer grupy laboratoryjnej: |
|
|
|
|
1. Celem ćwiczenia było sprawdzenie zdolności układu ADC0803 (przetwornika 8-bitowego, działającego dla zakresu Uwe = 0 - 5V) do zamiany sygnału analogowego na sygnał cyfrowy, przy wykorzystaniu 4 najstarszych bitów oraz wykreślenie charakterystyk przetwarzania.
2. Pomiary przeprowadzono poprzez stopniowe zwiększanie napięcia wejściowego w zakresie 0-5V, w wyniku czego zapalały się kolejne diody płytki montażowej odpowiadające 4 najstarszym bitom. Pomiary przeprowadzono kolejno dla zwiększanego i obniżanego napięcia. Otrzymano następujące wyniki i wykreślono charakterystykę przetwarzania:
Pomiar |
Uwe ↑ [V] |
Uwe ↓ [V] |
Stany |
|||
0 |
0 |
0,01 |
0 |
0 |
0 |
0 |
1 |
0,28 |
0,26 |
0 |
0 |
0 |
1 |
2 |
0,53 |
0,58 |
0 |
0 |
1 |
0 |
3 |
0,88 |
0,88 |
0 |
0 |
1 |
1 |
4 |
1,16 |
1,15 |
0 |
1 |
0 |
0 |
5 |
1,44 |
1,44 |
0 |
1 |
0 |
1 |
6 |
1,73 |
1,77 |
0 |
1 |
1 |
0 |
7 |
2,04 |
2,04 |
0 |
1 |
1 |
1 |
8 |
2,35 |
2,35 |
1 |
0 |
0 |
0 |
9 |
2,62 |
2,65 |
1 |
0 |
0 |
1 |
10 |
2,89 |
2,94 |
1 |
0 |
1 |
0 |
11 |
3,25 |
3,26 |
1 |
0 |
1 |
1 |
12 |
3,57 |
3,58 |
1 |
1 |
0 |
0 |
13 |
3,84 |
3,84 |
1 |
1 |
0 |
1 |
14 |
4,15 |
4,15 |
1 |
1 |
1 |
0 |
15 |
4,45 |
4,43 |
1 |
1 |
1 |
1 |
3. Parametry katalogowe i odczytane przetwornika:
Katalogowe i teoretyczne:
Liczba bitów słowa wyjściowego: 8 bitów
Czas przetwarzania: tp < 100µs
Zakres przetwarzania: Uwe = 0-5V przy:
Napięcie referencyjne: Uref = 5.12V
Rozdzielczość: ΔU = 20mV
Odczytane:
Zakres przetwarzania: Uwe = 0-4.45V
Rozdzielczość: ΔU = 4.45 / 28 = 0.0174V = 17.4mV
Błąd skalowania: δU = 5 - 4.45 = 0.65V
Błąd całkowania: = (0.24V / 5V)*100% = 4.8%
4. W drugiej części ćwiczenia sprawdzaliśmy odpowiedz przetwornika na zadany sygnał sinusoidalny o częstotliwości f = 0.2Hz oraz sygnał trójkątny o częstotliwości f = 4.8Hz. Pomiar zrealizowano poprzez odpowiednie połączeni płytki montażowej z komputerem, oraz poprzez użycie odpowiednio przygotowanego programu. Otrzymano następujące charakterystyki:

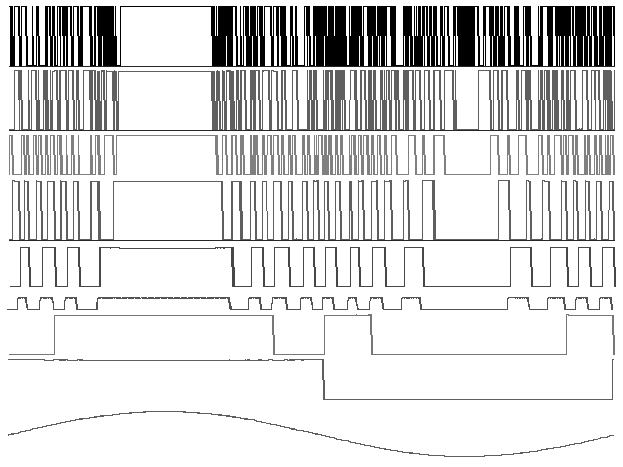

Sinus:
Trójkąt:
Wnioski:
Charakterystyki statyczne przetwornika dla napięcia zwiększanego i zmniejszanego się praktycznie pokrywają, nie ma wiec większego znaczenia, w która stronę działa przetwornik. Parametry obliczone i odczytanie nieco różnią się od parametrów teoretycznych. Jest to spowodowane błędami, którymi obarczone są rzeczywiste pomiary. Na powyższych charakterystykach widać jak przez kolejne etapy próbkowania i kwantyzacji przechodzą poszczególne sygnały, które przechodzą z postaci analogowej na cyfrową. Przekształcenia te obarczone są tzw. błędem kwantyzacji.
