badanie ferromagnetykow, Laboratorium


Laboratorium

Fizyki

Numer ćw

E 1

Data ćw:

4-IV-98

Grupa:

11M

Politechnika Świętokrzyska w Kielcach

Temat ćwiczenia:

Badanie ferromagnetyków

Wykonał:

Kiniorski Rafał

Ocena:

Data:

Podpis:

  1. Wiadomości wstępne

Własności magnetyczne materii określamy następującymi parametrami:

Wielkości te związane są zależnością:

0x01 graphic

gdzie: H - natężenie pola magnetycznego.

Podatność magnetyczna i przenikalność magnetyczna charakteryzują magnetyczne własności materii.

Jeżeli podatność magnetyczną badanej próbki jest ujemna to substancję nazywamy diamagnetykiem. Materiały o dodatniej podatności magnetycznej nie większej od jedności nazywamy paramagnetykami.

Istnieją ciała takie jak: żelazo, nikiel, kobalt oraz ich związki które wykazują bardzo dużą podatność magnetyczną. Dokładne pomiary prowadzą do wniosku, że dla tych substancji małe pola magnetyczne wystarczają do całkowitego uporządkowania momentów magnetycznych wszystkich atomów próbki. Jeżeli momenty magnetyczne sąsiadujących atomów ustawiają się równolegle, ciało nazywa się ferromagnetykiem; jeżeli nie równolegle to są to materiały antyferromagnetyczne.

W ciałach ferromagnetycznych w miarę wzrostu tem. rośnie energia ruchu cieplnego atomów i namagnesowanie maleje.

Większość ciał nie wykazuje stałego namagnesowania. Zjawisko to można wytłumaczyć istnieniem wewnątrz próbki obszarów o momentach magnetycznych w pełni uporządkowanych, które są względem siebie ułożone przypadkowo. Obszary te nazywamy domenami, różnią się one wielkością i kierunkiem wypadkowym momentu magnetycznego.

Jeżeli ciało ferromagnetyczne umieścimy w słabym polu magnetycznym, to w miarę wzrostu pola granice między domenami przesuwają się i wzrasta namagnesowanie ciała. Przy małych natężeniach pola przesunięcie ścian domen są odwracalne, przy większych stają się nie odwracalne.

Materiały magnetyczne ze względu na kształt pętli histerezy dzielimy na miękkie i twarde. Twarde materiały mają dużą korekcję i dużą szerokość pętli, miękkie posiadają wąską i stromą pętlę, czyli małą korekcję.

Jedną z kilku metod wyznaczania pętli histerezy jest metoda wykorzystująca oscyloskop.

0x08 graphic

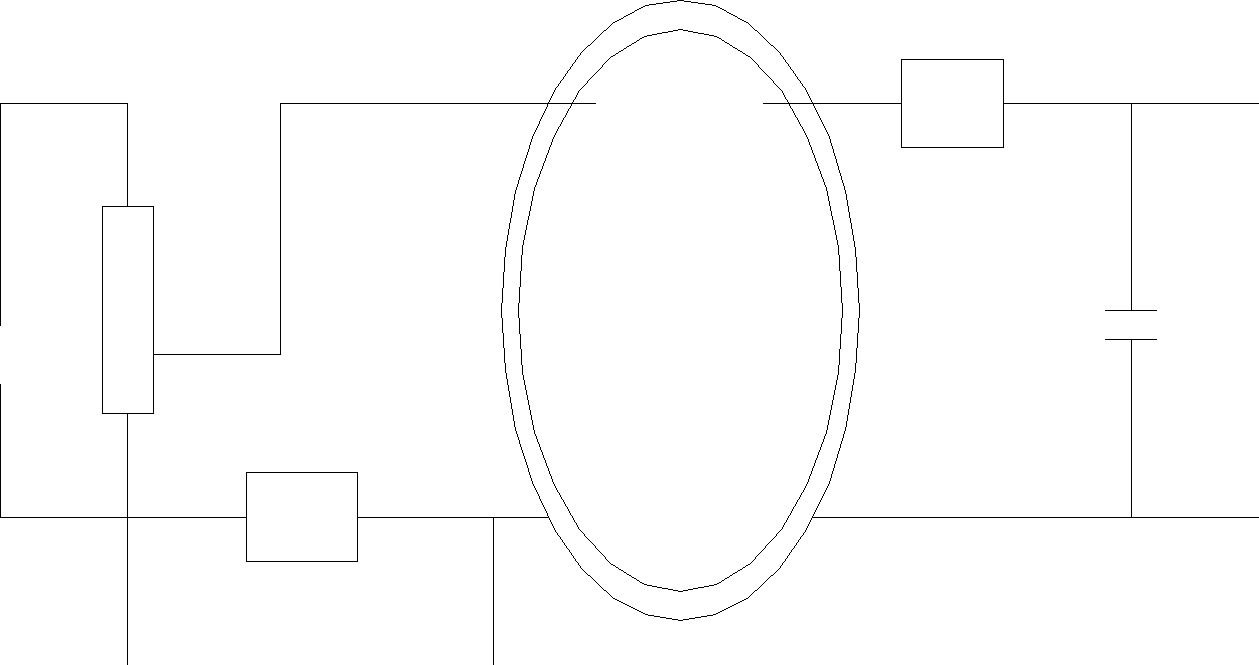

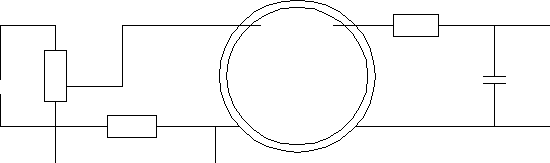

Rys. Schemat układu pomiarowego do wyznaczania pętli histerezy.

Próbkę stanowi rdzeń w kształcie pierścienia, uzwojenie magnesujące, złożone z n1 zwojów zasilane jest prądem przemiennym.

Prąd przemienny o natężeniu J1 w uzwojeniu n1 wytważa pole magnetyczne o natężeniu :

0x01 graphic

  1. Wyniki pomiarów:

R2

R1

n1

n2

l [m2]

S

Sy

Sx

C1

82

10

250

200

0,0957

0,00015

50

0,2

1,5

napięcie

OBmax

OBr

OHmax

OH c

B max

Br

Hmax

Hc

V

cm

cm

cm

cm

Wb/m2

Wb/m2

A/m

A/m

1

0,4

0,2

0,3

0,1

86100,0

41000,0

15,674

5,225

2

0,7

0,3

0,5

0,2

143500,0

61500,0

26,123

10,449

3

1,0

0,4

0,6

0,3

205000,0

82000,0

31,348

15,674

4

1,3

0,6

0,8

0,4

266500,0

123000,0

41,797

19,854

5

1,6

0,8

1,0

0,4

328000,0

164000,0

52,247

20,899

1
