Zastosowanie fotokomórki do pomiarów fotometrycznych, Politechnika Krakowska


Przyrządy potrzebne do ćwiczenia:

1.Fotokomórka

2.Bateria anodowa

3.Galwanometr

4.Woltomierz

5.Żarówka „punktowa” zasilana stabilizowanym napięciem zmiennym

6.Przymiar metrowy

7.Kolimator

Komórka fotoelektryczna jest lampą elektronową posiadającą dwie elektrody: anodę A i katodę K. Anodę stanowi drucik zwinięty w kształt pętli, a katodę warstewka metalu alkalicznego (Li,Na,K) napylana na tylnią ściankę fotokomórki. Pod wpływem promieniowani o dostatecznej energii kwantów katoda emituje elektrony, których energia kinetyczna jest dana równaniem Einsteina:

0x01 graphic

gdzie: L - praca potrzebna do wydobycia

elektronu z metalu

Energia ta jest zależna liniowo od częstości padającego promieniowania, a niezależna od jego natężenia. Ilość elektronów emitowana w sekundzie przez oświetloną katodę jest wprost proporcjonalna do natężenia padającego promieniowania. Jeżeli między anodę i katodę włączymy stałe napięcie, przez obwód popłynie prąd o natężeniu natężeniu wskazanym przez galwanometr.

0x08 graphic

Fotokomórki dzielimy na :

1.Gazowe

2.Próżniowe

Różnią się one tym, że dla fotokomórek próżniowych natężenie prądu jest bardzo słabe, a dla gazowych znacznie silniejsze. Dzieje się tak dzięki „wzmocnieniu wewnętrznemu” (elektrony przyśpieszane polem elektrycznym między anodą i katodą rozpędzają się, zyskując energię kinetyczną dostateczną do jonizacji przez „zderzenie”), jakie posiadają fotokomórki gazowe. Natężenie to zależy od częstotliwości i natężenia promieniowania, rodzaju warstwy fotoczułej

i przyłożonego napięcia.

Sporządzanie charakterystyki fotokomórki.

Pomiary dla ustalonej odległości fotokomórki od źródła światła równej -70 cm.

Lp

U (V)

I( μA)

1

12

0,4

2

16

0,6

3

20

0,7

4

24

1,3

5

28

1,6

6

32

1,7

7

36

1,8

8

40

1,8

9

44

1,9

10

48

2,0

11

52

2,1

12

56

2,1

13

60

2,4

14

64

2,6

15

68

2,8

16

72

3,0

17

76

3,1

18

80

3,2

19

84

3,4

20

86

3,5

21

90

3,6

22

94

3,7

23

98

3,9

24

100

4,0

0x08 graphic

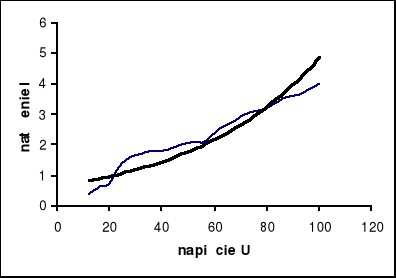

Na podstawie otrzymanego wykresu charakterystyki można wywnioskować, że badana fotokomórka jest gazowa.

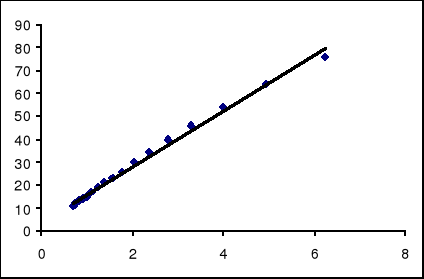

Zależność natężenia fotoprądu I od oświetlenia E (dla 70 V).

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

1

11

1,20

1,4400

0,69444

7,63888

2

12

1,15

1,3225

0,75614

9,07372

3

13

1,10

1,2100

0,82644

10,74380

4

14

1,05

1,1025

0,90702

12,69841

5

15

1,00

1,0000

1,00000

15,00000

6

17

0,95

0,9025

1,10803

18,83656

7

19

0,90

0,8100

1,23456

23,45679

8

21

0,85

0,7225

1,38408

29,06574

9

23

0,80

0,6400

1,56250

35,93750

10

26

0,75

0,5625

1,77777

46,22222

11

30

0,70

0,4900

2,04081

61,22448

12

34

0,65

0,4225

2,36686

80,47337

13

40

0,60

0,3600

2,77777

111,11111

14

46

0,55

0,3025

3,30578

152,06611

15

54

0,50

0,2500

4,00000

216,00000

16

64

0,45

0,2025

4,93827

316,04938

17

76

0,40

0,1600

6,25000

475,00000

0x08 graphic

Obliczenia oświetlenia E fotokomórki.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

2

1

0x01 graphic

0x01 graphic

0x01 graphic
