Wzmacniacz szerokopasmowy

Oznaczenia rezystorów

Pierwsza cyfra druga cyfra liczba zer tolerancja

0- czarna, 1- brązowa, 2- czerwona, 3- pomarańczowa, 4- żółta, 5- zielona, 6- niebieska, 7- fioletowa, 8- szara, 9- biała,

W naszym układzie rezystor posiada paski: brąz, czarny, czerwony, złoty. Odpowiednio wartość oporu wynosi 1000Ω.

Pomiar napięć stałych

Punkt pomiarowy	Wartość zmierzona	Wartość obliczona
UB[V]	2,1	2,
UE[V]	1,5	1,4
UC[V]	6,8	7

U_B-U_E=0,6V

Pomiar współczynnika wzmocnienia:

k=U_WY/U_WE k=2,5V/20mV= 125[V/V]

Podstawa czasowa 0,5ms.

Pomiar współczynnika wzmocnienia w funkcji częstotliwości.

1. Wynik dla częstotliwości 10kHz: U_WY=2,8V; k=2,8V/0,002V=140[V/V]

2. Wynik dla częstotliwości 100kHz: U_WY=2,8V; k=2,8V/0,002V=140[V/V]

3. Wynik dla częstotliwości 1000kHz: U_WY=2,5V. k=2,5V/0,002V=125[V/V]

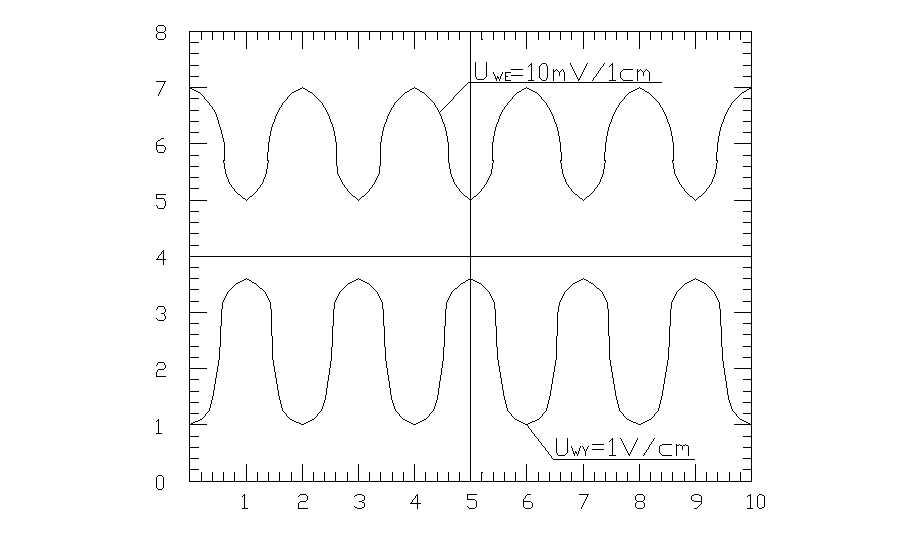

Obserwacja skutków przesterowania wzmacniacza

(przy częstotliwości 1kHz)

podstawa czasowa: 0,2ms

Zbadanie wpływu kondensatora emiterowego (odłączamy przewód).

U_WE=0,1V; U_WY=0,34V; k=0,34V/0,1V=3,4[V/V]

---
