Przedmiot: Materiały Budowlane
Temat ćwiczenia: Ceramika budowlana o strukturze porowatej.		Opracował zespół: Paweł Olszewski Dariusz Michałowicz Leszek Niewiadomski
Grupa 8 B	Semestr II	Rok 2000/2001	Ocena

Kwalifikacja badanego wyrobu - cegły dziurawki, do odpowiedniej grupy wg normy PN-70/B-12016.

Badany materiał, cegła dziurawka, należał do partii liczącej 60 tys. sztuk. Według tablicy 1 zamieszczonej w normie PN-70/B-12016 stwierdzamy, że należy on do grupy 1.

Sposób pobierania próbek do sprawdzenia cech zewnętrznych oraz badań laboratoryjnych wg normy PN-70/B-12016.

W celu pobrania próbek do sprawdzenia cech zewnętrznych należy wylosować z badanej partii słupy, stosy lub palety, w liczbie 15 (dla partii zawierającej od 40 do 60 tys. sztuk wyrobu). Z wylosowanych słupów (stosów, palet) należy pobrać w sposób losowy na ślepo wyroby. Liczbę próbek pobieranych do badań należy możliwie równomiernie rozdzielić na wylosowane słupy. Z pobierania próbek należy sporządzić protokół.

W celu pobrania próbek do okresowych badań laboratoryjnych należy z każdej dziennej partii wyrobów wywiezionej z pieców pobrać w sposób losowy na ślepo 3 sztuki i odkładać je w przeznaczonym do tego, suchym zadaszonym miejscu. Wyroby nagromadzone w powyższy sposób w zakresie między badaniami uważa się za pełną partię, z której pobiera się w sposób losowy na ślepo:

1. do badania masy - 6 sztuk.

2. do badania gęstości objętościowej - 6 sztuk.

3. do badania nasiąkliwości - 6 sztuk.

4. do badania mrozoodporności - 6 sztuk.

5. do badania odporności na zmianę temperatury - 7 sztuk.

6. do badania szkodliwej zawartości marglu - 5 sztuk.

7. do badania szkodliwej zawartości soli rozpuszczalnych - 4 sztuki.

h) do badania wytrzymałości na ściskanie

• jeżeli badanie wykonywane jest na pojedyńczych całych wyrobach lub na próbkach utworzonych ze spojenia 2 połówek wyrobów - 8 sztuk.

• jeżeli badanie wykonywane jest na próbkach utworzonych ze spojenia 2 całych sztuk wyrobów - 16 sztuk.

• jeżeli badanie wykonywane jest na próbkach będących oddzielnymi wyrobami - 4 sztuki.

i) do badania na wytrzymałość na działanie siły zgniatającej - 8 sztuk.

10. do badania na wytrzymałość na obciążenia statyczne - 8 sztuk.

11. do badania na wytrzymałość na działanie siły zginającej - 8 sztuk

12. do badania wytrzymałości na uderzenie - 8 sztuk.

Łączna liczba próbek pobranych do badań powinna być wyliczona jako minimalna liczba sztuk wyrobów, na których można wykonać wszystkie polecone przez normy przedmiotowe badania. Wyliczenie to wykonuje się przez pogrupowanie badań, które można wykonać kolejno na tych samych próbkach np.:badanie masy objętościowej, nasiąkliwości i odporności na działanie mrozu. Pobranie próbki należy oznaczyć trwałym znakiem. Z pobierania próbek należy sporządzić protokół badania, który należy przesłać do laboratorium.

Opis sprawdzeń i badań właściwości technicznych wyrobów należących do grupy, do której zakwalifikowaną próbkę.

Sprawdzenie kształtu i wymiarów jak również ukształtowania i stanu nawierzchni zewnętrznej (rowki, obrzeża, żebra itp.) należy wykonać oględziny i pomiar z dokładnością do 1 mm za pomocą szablonu suwakowego lub linijki z podziałką i porównać z rysunkami i wymaganiami normy przedmiotowej.

Sprawdzenie odchylenia powierzchni bocznych lub czołowych od pionu wykonuje się przez położenie wyrobu na płaskiej powierzchni, przystawienie do niego kątownika i zmierzenie z dokładnością do 1mm za pomocą linijki z podziałką wielkości odchylenia a powierzchni wyrobu od linii pionowej wyznaczonej przez kątownik. Pomiar należy wykonać w miejscu największego odchylenia.

Sprawdzenie wielkości oraz liczby szczerb, uszkodzeń i pęknięć krawędzi, naroży, stopek, żeber, itp. Należy przeprowadzić przez oględziny wyrobu, policzenie liczby uszkodzeń wad oraz ich pomiar z dokładnością do 1mm.

Sprawdzenie barwy, jeżeli norma przedmiotowa nie wymaga inaczej, należy przeprowadzić przez wzrokowe porównanie poszczególnych sztuk wyrobów w próbce z ustalonym wzorem.

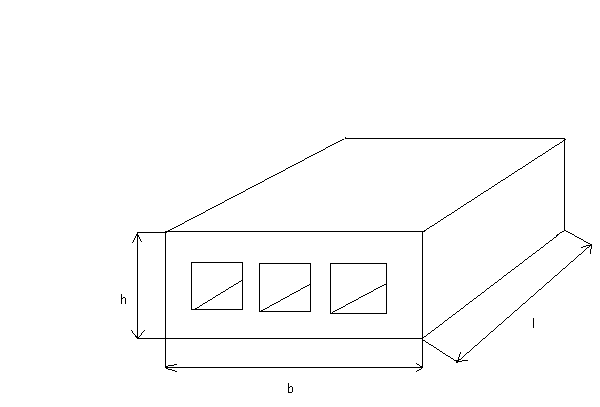

Szkic - cegła dziurawka

Lp.	Rodzaj sprawdzenia badania przeprowadzonego zgodnie z PN-70/B-12016 oraz PN-B-12002	Wyniki sprawdzenia badania	Wymagania normy PN-B-12002 w odniesieniu do sprawdzenia badania.
Sprawdzenie cech zewnętrznych
1 2 3 4	Sprawdzenie kształtu Sprawdzenie wymiaru Sprawdzenie grubości ścianek Sprawdzenie wad i uszkodzeń	prostopadłościan 253 mm 123 mm 65 mm 14 mm nieliczne margle, niewielkie szczerby i ubytki	Prostopadłościan długość l - 250+/- 6mm szerokość b - 120 +/- 4mm wysokość h - 65 +/- 3mm grubość ścianek nie mniejsza niż 10 mm. odpryski o średnicy nie większej niż 6mm w ilości nie większej niż20
Sprawdzenie cech fizycznych
1 2 3 4	Badanie masy Badanie gęstości objęt. Badanie mrozoodporności Badanie wytrzymałości na ściskanie	m = 2388,8g ρ = 1,18 g/cm^3 po 20 cyklach zamrażania i odmrażania zauważono pęknięcia na powierzchni wyrobu. 4,9 MPa	Po 20 cyklach brak odkształceń i pęknięć 4,3 MPa

Ocena wyników sprawdzeń i badań oraz określenie przydatności wyrobu do celów budowlanych.

Badany wyrób nie spełnia wymagań normy, ze względu na brak mrozoodporności, przez co nie może być stosowany w celach budowlanych.

---
