diody pprzewodnikowe
1) WPROWADZENIE :
Celem wiczenia jest poznanie metod zdejmowania charakterystyk statycznych diod pprzewodnikowych oraz sposobu okrelenia ich parametrw statycznych i dynamicznych.
W celu otrzymania statycznych charakterystyk prdowo-napiciowych elementw pprzewodnikowych naley zastosowa jedn z dwch podstawowych metod pomiarowych, ktrymi s:
- metoda " punkt po punkcie",
- metoda impulsowa.
W naszym wiczeniu wykorzystalimy tylko pierwsz metod. Metoda " punkt po punkcie ". Polega ona na odczytywaniu wartoci nastawionego napicia na danym elemencie i prdu przepywajcego przez ten element.
2) SCHEMATY POMIAROWE :

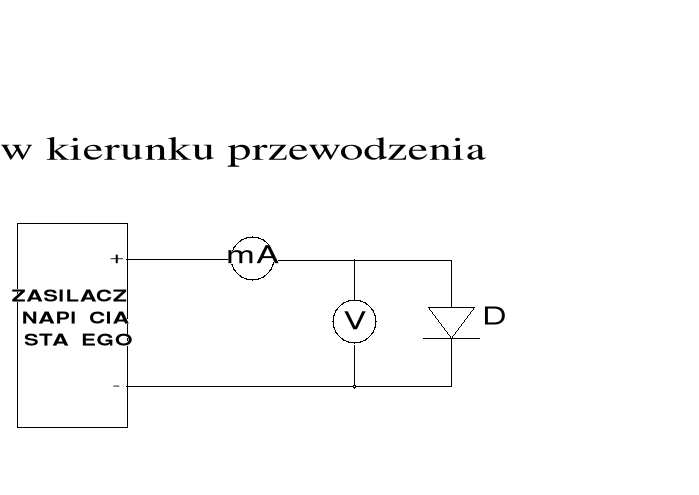

2.1) SCHEMAT UKADU DO ZDEJMOWANIA CHARAKTERYSTYK DIODY W KIERUNKU PRZEWODZENIA

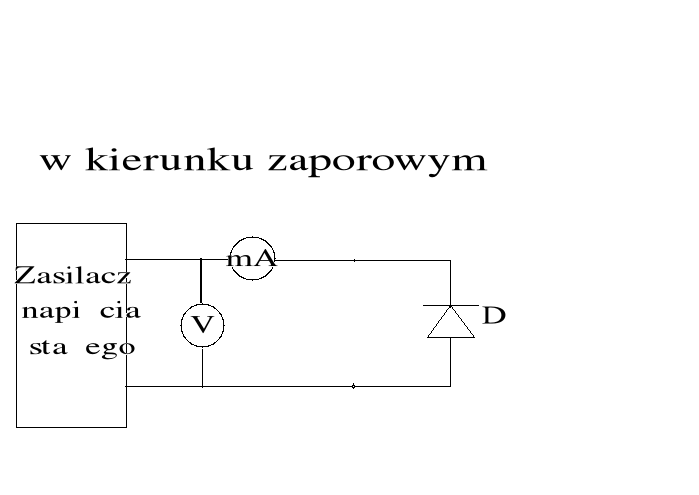

2.2) SCHEMAT UKADU DO ZDEJMOWANIA CHARAKTERYSTYK DIODY W KIERUNKU ZAPOROWYM
3) TABELE POMIAROWE :
3.1) Dla diody BZP 620 C6V2 3.2) Dla didy GD 507 A
Up[V] |
Ip[mA] |
UZ[V] |
IZ[mA] |
|
Up[V] |
Ip[mA] |
UZ[V] |
IZ[mA] |
0 |
0 |
0 |
0 |
|
0 |
0 |
0 |
0 |
3.3) Dla diody BA 159 3.4) Dla diody CQYP 32
Up[V] |
Ip[mA] |
|
Up[V] |
Ip[mA] |
0 |
0 |
|
0 |
0 |
4) CHARAKTERYSTYKI STATYCZNE :
5) PRZYKADOWE OBLICZENIA :
1.1) Obliczam rezystancj statyczn i dynamiczn
a) Dla diody Zenera BZP 620 C6V2 :
b) Dla diody germanowej GD 507 A :
kierunku przewodzenia
w kierunku zaporowym
c) Dla diody przeczajcej BA 159
d) Dla diody wieccej CQYP 32
6) WNIOSKI I SPOSTRZERZENIA :
W wiczeniu ktre wykonalimy zbadalimy cztery diody:diod Zenera BZP 620 C6V6, diod germanow GD 507 A, diod przeczajc BA 159 oraz diod wiecc CQYP 32. Pomiary przeprowadzalimy w takim zakresie napi i prdw aby nie przekroczy wartoci maksymalnych dla danej diody odczytanych z katalogu bo jakiekolwiek znaczce przekroczenie maksymalnych wartoci mogoby spowodowa zniszczenie elementu.

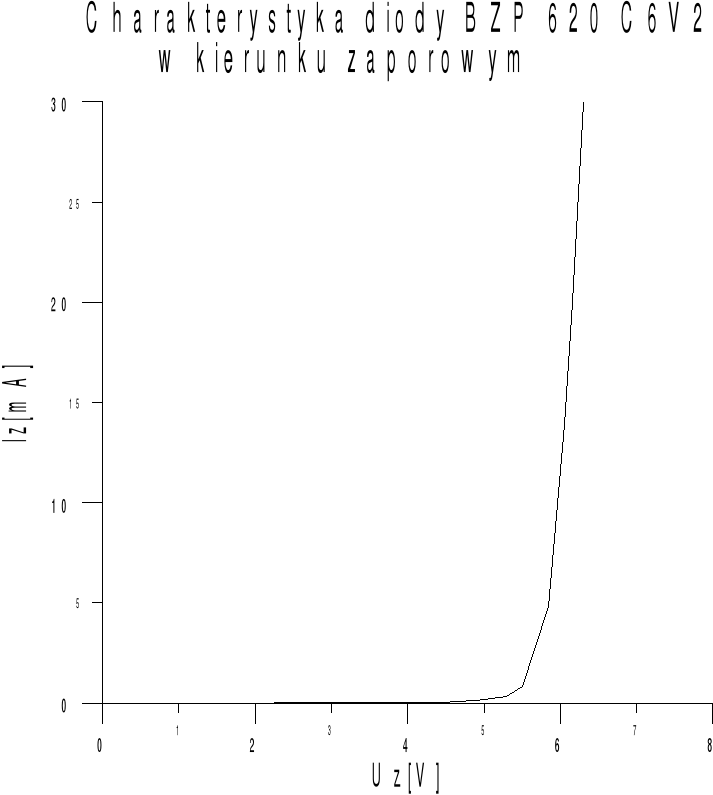

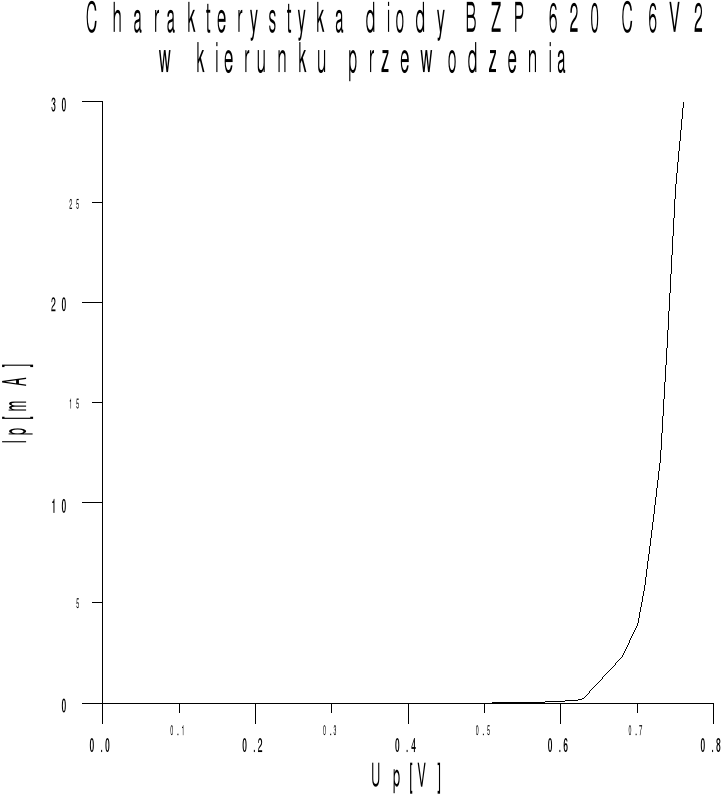

Z wykrelnych charakterystyk diody Zenera BZP-620-C6V2 mona wywnioskowa,dlaczego diody typu Zenera stosuje si tylko dla zakresu ( kierunku ) zaporowego. W kierunku przewodzenia dioda ta ma bardzo niskie napicie przewodzenia ktre w naszym przypadku wynosi 0.7 [V], co jest raczej nie do wykorzystania w ukadach elektronicznych. W kierunku zaporowym, czyli przeciwnym do kierunku przewodzenia,dioda ktr badalimy miaa napicie przebicia 6.2 [V]. Diody tego typu charakteryzuj si ciekaw waciwoci utrzymywania staego charakterystycznego dla danej diody napicia niezalenie od wartoci natenia prdu pyncego przez ukad. Ta wasno jest szeroko wykorzystywana w wszelkiego rodzaju urzdzeniach elektronicznych, gdzie wymagana jest stao napicia przy zmiennym obcieniu ukadu. Na zamieszczonym w sprawozdaniu wykresie wasno ta jest dokadnie widoczna.

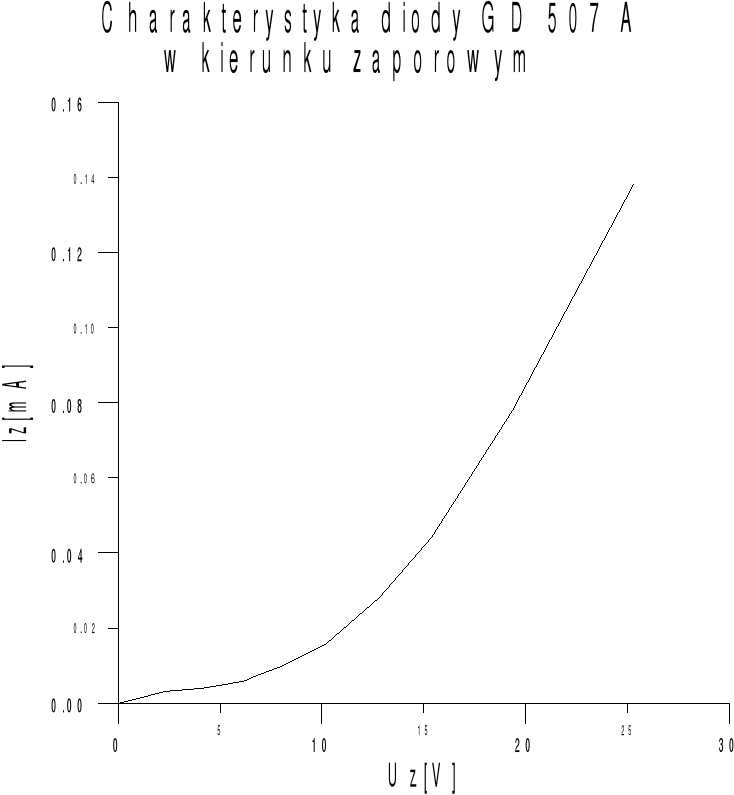

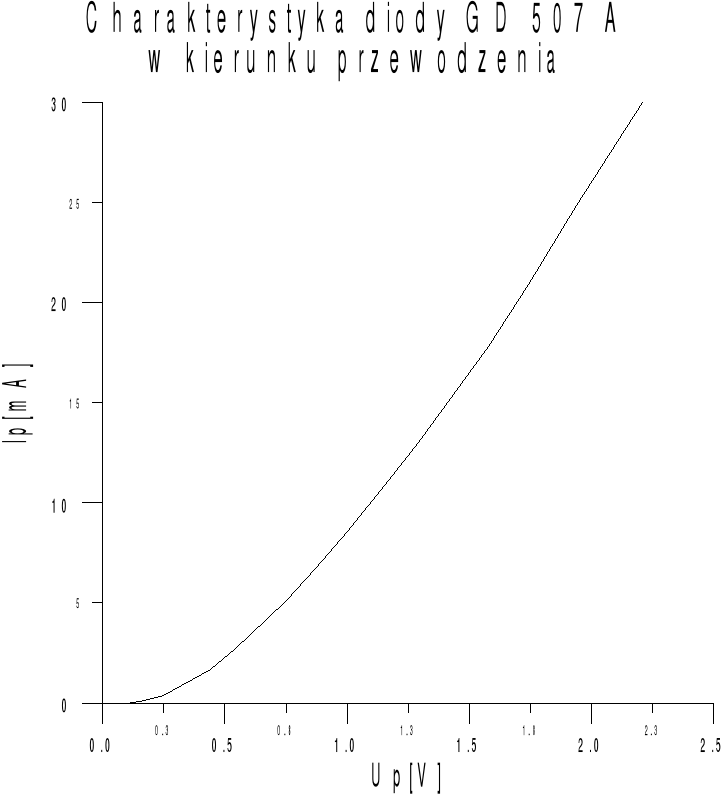

Dioda germanowa GD 507 A w kierunku przewodzenia przewodzi przy niskim napieciu i ma bardzo duy prd przewodzenia natomiast w kierunku zaporowym ma bardzo due napicie a may prd. Maksymalne napicie wsteczne dla diod germanowych moe wynosi nawet do kilkuset woltw.Rezystancja diody germanowej w kierunku przewodzenia jest bardzo maa,natomiast w kierunku zaporowym dua. Dlatego te diody tego typu powinny by zabezpieczane od prdu zwarcia oraz od krtkotrwaych nawet wzrostw napicia wstecznego ponad dopuszczaln warto.
Wykres napiciowo - prdowy dla diody BA 159 otrzymany na podstawie pomiarw tumaczy nam waciwoci diody polegajce na przewodzeniu prdu tylko w jednym kierunku. W kierunku przeciwnym, zaporowym, dioda ta nie przewodzi prdu, dlatego jej wykres przedstawiony jest tylko dla kierunku przewodzenia.W kierunku zaporowym dioda ta ma bardzo may prd zaporowy rzdu 0.005 mA przy napiciu 1000 V

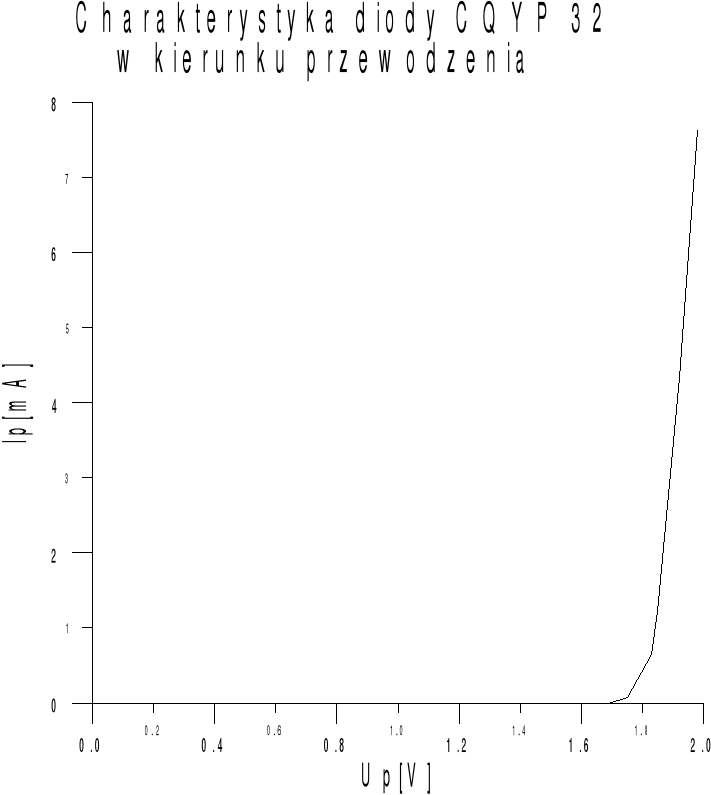

Ostatni diod jak badalimy bya dioda wiecca CQYP 32. Dioda ta pracuje tylko w kierunku przewodzenia. Przepyw prdu przez t diod powoduje jej wiecenie.
