Bocznikowa prądnica prądu stałego, LABORATORIUM MASZYN ELEKTRYCZNYCH


LABORATORIUM MASZYN ELEKTRYCZNYCH

IV A i D

Wykonali

TEMAT :

Bocznikowa prądnica prądu stałego - charakterystyki .

OCENA :

Dane znamionowe :

1. silnik prądu stałego : Sn = 0.8 kW, nn = 1500 obr/min, Ut = 220 V, It = 4.6 A

Uwz = 220 V, Iwz = 0.24 A

2. prądnica prądu stałego : Sn = 1.5 kW, nn = 1450 obr/min, Ut = 220 V, It = 6.5 A

Uwz = 220 V,Iwz = 0.4 A

Układ pomiarowy :

0x01 graphic

Bieg jałowy:

tabela pomiarowa: (n = nn = 1450 obr/min)

Iw

Eo

Iw

Eo

[A]

[V]

[A]

[V]

U

U

0.01

35

0.25

240

0.025

45

0.2

225

0.05

60

0.16

190

0.055

70

0.13

165

0.08

105

0.1

145

0.13

155

0.07

110

0.17

180

0.055

90

0.2

205

0.04

70

0.22

215

0.025

55

0.275

240

0.01

35

0x01 graphic

Procentowy udział amperozwoi szczeliny i żelaza w amperozwojach biegu jałowego :

Iw = 0.17 A ; IwFe = 0.05 A ; Iwon = 0.22 ;

0x01 graphic

0x01 graphic

0x01 graphic

kn = 0.29 - maszyna średnionasycona

Pomiar charakterystyki zewnętrznej :

n = nn = 1450 obr/min , Rm = 220/5 = 44

tabela pomiarowa :

U

I

Iw

[V]

[A]

[A]

200

5.3

0.23

210

4.8

0.23

215

4.45

0.25

217

4.1

0.25

220

3.75

0.25

222

3.2

0.26

223

2.7

0.27

224

2.4

0.27

226

2.1

0.27

230

1.8

0.27

232

1.6

0.27

234

1.3

0.28

0x01 graphic

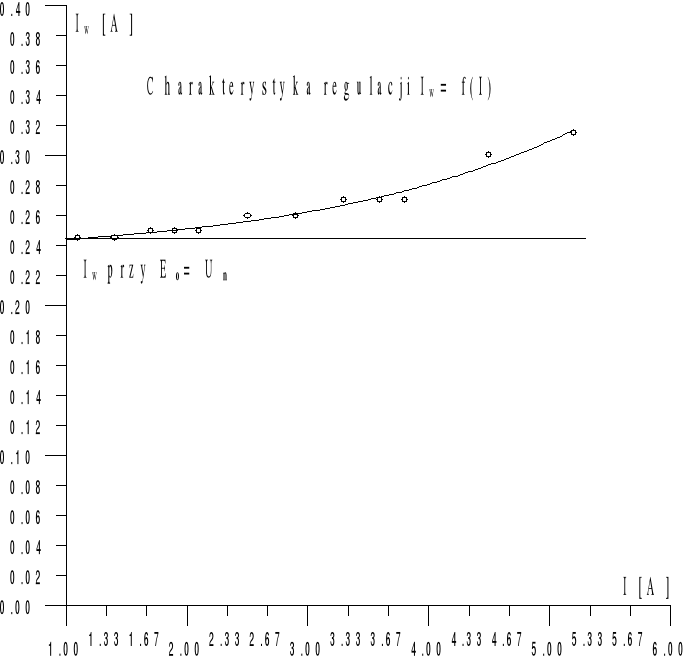

Pomiar charakterystyki regulacji :

tabela pomiarowa : (U = Un, n = nn =const)

I

Iw

[A]

[A]

1.1

0.245

1.4

0.245

1.7

0.25

1.9

0.25

2.1

0.25

2.5

0.26

2.9

0.26

3.3

0.27

3.6

0.27

3.8

0.27

4.5

0.3

5.2

0.315

0x01 graphic

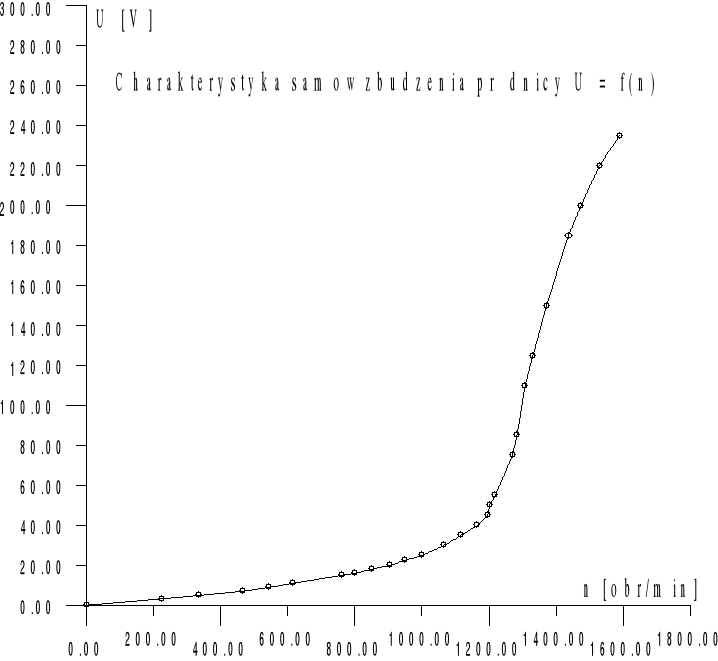

Charakterystyka samowzbudzenia prądnicy :

tabela pomiarowa :

U

n

U

n

[V]

[obr/min]

[V]

[obr/min]

0

0

40

1165

3.2

224

45

1196

5

336

50

1202

7

465

55

1219

9

544

75

1270

11

615

85

1284

15

760

110

1308

16

800

125

1331

18

850

150

1372

20

905

185

1437

22.5

950

200

1475

25

1000

220

1530

30

1067

235

1631

35

1117

250

1650

0x01 graphic

Uwagi i wnioski :

Pierwszą przebadaną przez nas charakterystyką była charakterystyka biegu jałowego. Z otrzymanych wyników widać, że charakterystyka ma bardzo poprawny przebieg zarówno przy zwiększaniu prądu wzbudzenia jak i przy jego obniżaniu. Na podstawie wypadkowej charakterystyki wyznaczyliśmy procentowy udział amperozwoi szczeliny i żelaza w amperozwojach biegu jałowego. Po pośrednich obliczeniach otrzymaliśmy ostatecznie wartość stopnia nasycenia maszyny, który wyszedł 0.29. Po porównaniu z danymi katalogowymi widać, że badana przez nas maszyna jest maszyną średnio nasyconą .

W kolejnym punkcie przebadaliśmy charakterystykę zewnętrzną, z której obliczyliśmy znamionową zmienność napięcia. Dla naszej prądnicy wartość zmienności wyniosła 6.05 %. Z pomiaru charakterystyki regulacji wyznaczyliśmy jej wykres jak widać jest to wykres odpowiadający wykresowi wzorcowemu zawartemu w instrukcji do laboratorium. Ostatnią badana przez nas charakterystyką była charakterystyka samowzbudzenia prądnicy. Na podstawie otrzymanej charakterystyki odnaleźliśmy wartość prędkości, powyżej której charakterystyka ma przebieg liniowy. Wartość ta , zwana prędkością krytyczną , wyniosła w naszym przypadku niecałe 1200 obr/ min.
