Modulacja i detekcja, 6.3.3. ab, BADANIE WPŁYWU AMPLITUD SYGNAŁÓW NA PROCES MODULACJI AM


BADANIE WPŁYWU AMPLITUD SYGNAŁÓW NA PROCES MODULACJI AM

a) fn = 20 kHz , fs = 2 kHz , Un = 30 V ,

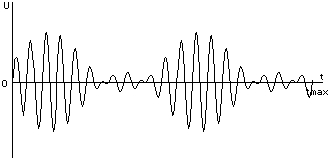

SYGNAŁ ZMODULOWANY

0x08 graphic

WIDMO

0x08 graphic

0 [KhZ]

głębokość modulacji m= 66,7% , Us = 20 V

Zmiana amplitudy sygnału nośnego na 30 V powoduje zagęszczenie sygnału zmodulowanego, natomiast jego widmo (prążki) ulegają wydłużeniu.

0x08 graphic
b) fn = 20 kHz , fs = 2 kHz , Un = 20 V , m=150%

SYGNAŁ ZMODULOWANY

WIDMO

0x08 graphic

0 [kHz]

Us = 30 V

Głębokość modulacji m może się zmieniać w granicach od 0 - 100 %. W przypadku, gdy m>100% mamy do czynienia z sygnałem przemodulowanym, czyli przebieg zmodulowany jest silnie zniekształcony.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
