Politechnika Lubelska |
Laboratorium podstaw elektroniki |
|||
w Lublinie |
Ćwiczenie nr 2 |
|||
Kadłubowski Krzysztof |
Semestr IV |
Grupa: ED4.4 |
Rok akademicki: 1996/97 |
|
Temat ćwiczenia: Badanie tranzystorowych stopni wzmacniających. |
Data wykonania: 03.03.1997 |
Ocena: |
1.Charakterystyka dynamiczna.
2. Pomiar oporności wejściowej stopnia.
3. Pomiar oporności wyjściowej stopnia wzmacniającego.
Pomiary dla układu wzmacniacza pracującego w układzie wspólnego emitera.
I. Jednostopniowy wzmacniacz WE
Rys. Tranzystorowy stopień wzmacniający w układzie WE.

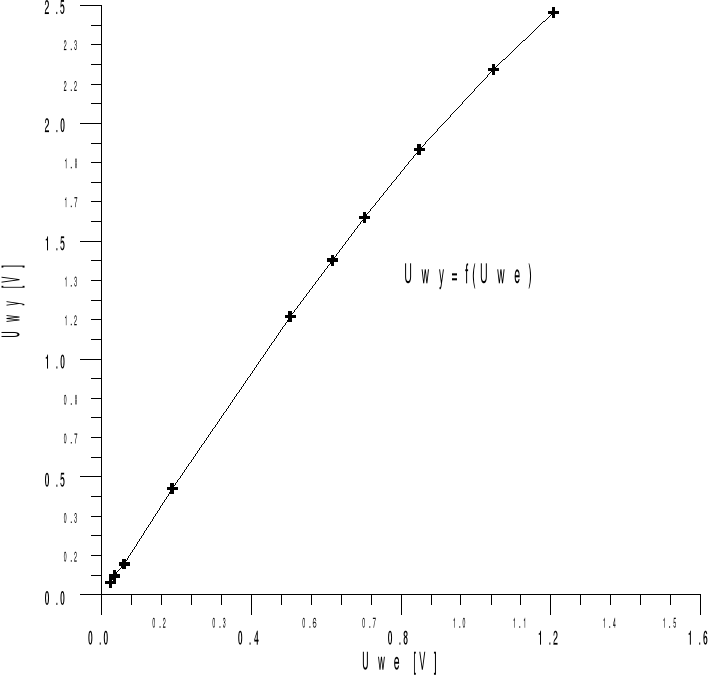

Charakterystyka dynamiczna Uwy = f (Uwe) f=1000Hz
Uwe V |
Uwy V |
0.03 |
0.05 |
0.04 |
0.08 |
0.06 |
0.13 |
0.19 |
0.45 |
0.50 |
1.18 |
0.62 |
1.42 |
0.70 |
1.60 |
0.85 |
1.89 |
1.05 |
2.23 |
1.21 |
2.47 |
Charakterystyka częstotliwościowa Ku = f (f) Uwe = const.=0,6V
f (Hz) |
Uwy (V) |
ku (V/V) |
ku (dB) |
5 |
0.12 |
0.20 |
-13.98 |
10 |
0.28 |
0.47 |
-6.62 |
20 |
0.41 |
0.68 |
-3.31 |
40 |
0.71 |
1.18 |
1.46 |
80 |
1.07 |
1.78 |
5.02 |
150 |
1.28 |
2.13 |
6.58 |
300 |
1.41 |
2.35 |
7.42 |
500 |
1.46 |
2.43 |
7.72 |
800 |
1.42 |
2.37 |
7.48 |
1200 |
1.42 |
2.37 |
7.48 |
2000 |
1.4 |
2.33 |
7.36 |
3000 |
1.46 |
2.43 |
7.72 |
5000 |
1.4 |
2.33 |
7.36 |
10000 |
1.41 |
2.35 |
7.42 |
15000 |
1.4 |
2.33 |
7.36 |
100000 |
1.08 |
1.80 |
5.11 |
200000 |
0.63 |
1.05 |
0.42 |
300000 |
0.14 |
0.23 |
-12.64 |
Kumin=0.7 ⋅ 2,43 V/V =1,72 V/V
Szerokość pasma zawiera się w następującym przedziale: 60 Hz < f < 150000 Hz
Ugen |
V |
0,6 |
1 |
0,4 |
Uwy |
V |
1,4 |
2,13 |
0,93 |
Rd |
Ω |
1442 |
1430 |
1430 |
Rwe |
Ω |
1442 |
1430 |
1430 |
Oporność wejściowa
stopnia wzmacniającego Rwe
Rwe = 1434Ω
Ugen |
V |
0,6 |
1 |
0,4 |
U”wy |
V |
1,4 |
2 |
0,9 |
Rd |
Ω |
1140 |
1180 |
1178 |
Rwy |
Ω |
1140 |
1180 |
1178 |
Oporność wyjściowa
układu wzmacniającego Rwy
Rwy= 1166Ω
II. Dwustopniowy wzmacniacz WE
Rys. Schemat wzmacniacza dwustopniowego w układzie WE

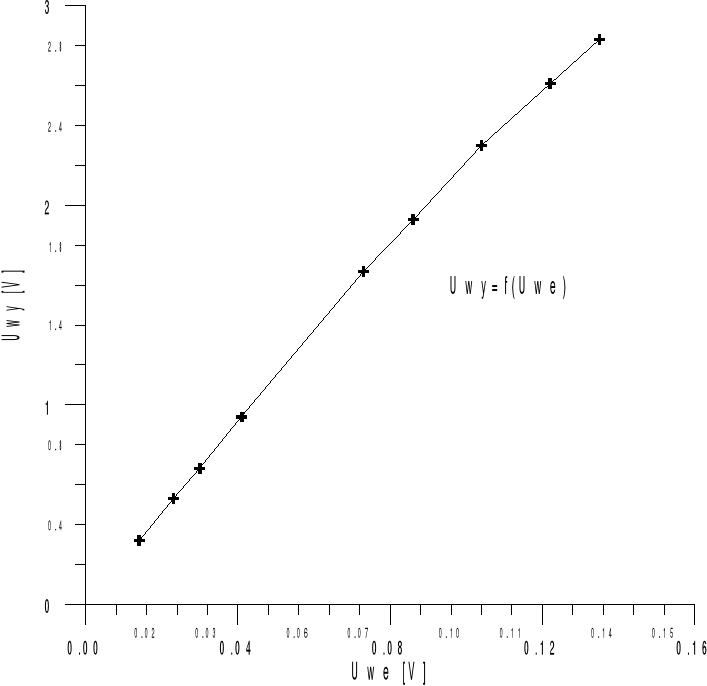

Charakterystyka dynamiczna Uwy = f (Uwe) f=1000Hz
Uwe V |
Uwy V |
0.014 |
0.32 |
0.023 |
0.53 |
0.030 |
0.68 |
0.041 |
0.94 |
0.073 |
1.67 |
0.086 |
1.93 |
0.104 |
2.30 |
0.122 |
2.61 |
0.135 |
2.83 |

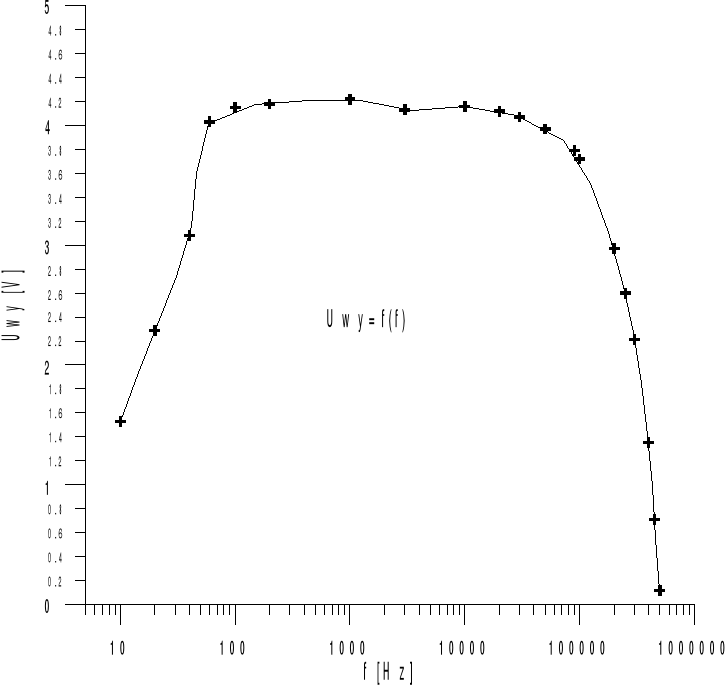

Charakterystyka częstotliwościowa Ku = f (f) Uwe = const.=0,67V
f (Hz) |
Uwy (V) |
ku (V/V) |
ku (dB) |
10 |
1.53 |
2.28 |
7.17 |
20 |
2.29 |
3.42 |
10.68 |
40 |
3.08 |
4.60 |
13.25 |
60 |
4.03 |
6.01 |
15.58 |
100 |
4.15 |
6.19 |
15.84 |
200 |
4.18 |
6.24 |
15.90 |
1000 |
4.22 |
6.30 |
15.98 |
3000 |
4.13 |
6.16 |
15.80 |
10000 |
4.16 |
6.21 |
15.86 |
20000 |
4.12 |
6.15 |
15.78 |
30000 |
4.07 |
6.07 |
15.67 |
50000 |
3.97 |
5.93 |
15.45 |
90000 |
3.79 |
5.66 |
15.05 |
100000 |
3.72 |
5.55 |
14.89 |
200000 |
2.97 |
4.43 |
12.93 |
250000 |
2.60 |
3.88 |
11.78 |
300000 |
2.21 |
3.30 |
10.37 |
400000 |
1.35 |
2.01 |
6.09 |
450000 |
0.71 |
1.06 |
0.50 |
500000 |
0.12 |
0.18 |
-14.94 |
Kumin = 14.7 V/V
Szerokość pasma: 10Hz <f < 450000 Hz
III. Jednostopniowy wzmacniacz w układzie WB
Rys. Stopień wzmacniacza tranzystorowego w układzie OB.

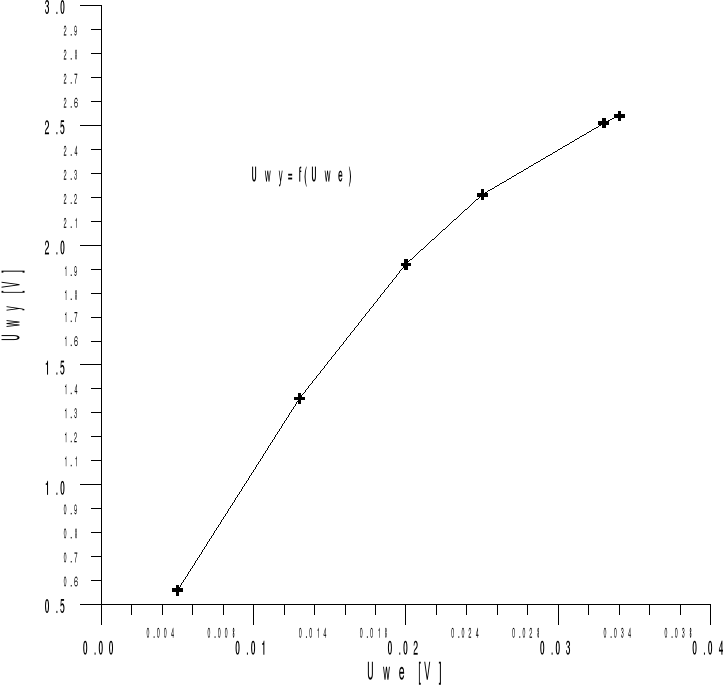

Charakterystyka dynamiczna Uwy = f (Uwe) f=1000Hz
Uwe V |
Uwy V |
0.005 |
0.56 |
0.013 |
1.36 |
0.020 |
1.92 |
0.025 |
2.21 |
0.033 |
2.51 |
0.034 |
2.54 |
Ku=2.54V / 0,034V =74.7V/V

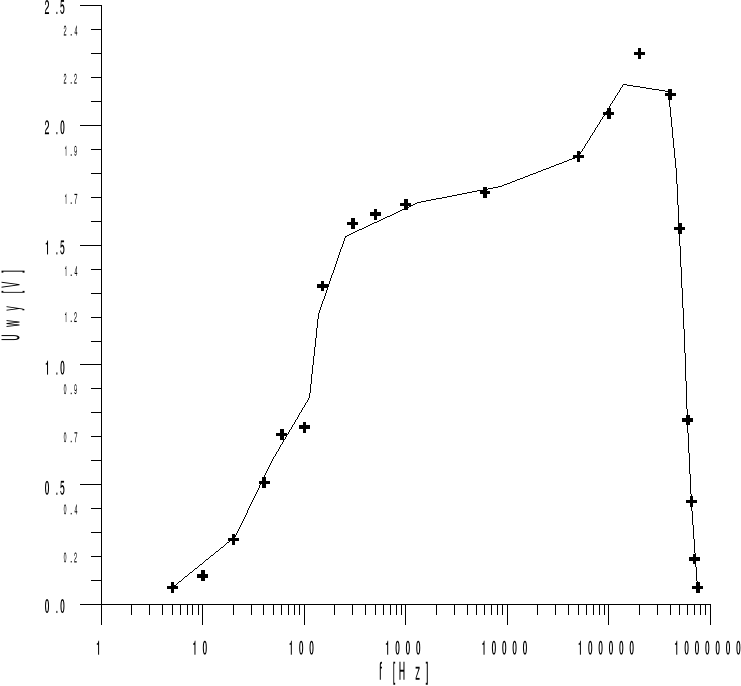

Charakterystyka częstotliwościowa Ku = f (f) Uwe = const.=0,017V
f (Hz) |
Uwy (V) |
ku (V/V) |
ku (dB) |
5 |
0.07 |
4.12 |
12.29 |
10 |
0.12 |
7.06 |
16.97 |
20 |
0.27 |
15.88 |
24.02 |
40 |
0.51 |
30.00 |
29.54 |
60 |
0.71 |
41.76 |
32.42 |
100 |
0.74 |
43.53 |
32.78 |
150 |
1.33 |
78.24 |
37.87 |
300 |
1.59 |
93.53 |
39.42 |
500 |
1.63 |
95.88 |
39.63 |
1000 |
1.67 |
98.24 |
39.85 |
6000 |
1.72 |
101.18 |
40.10 |
50000 |
1.87 |
110.00 |
40.83 |
100000 |
2.05 |
120.59 |
41.63 |
200000 |
2.3 |
135.29 |
42.63 |
400000 |
2.13 |
125.29 |
41.96 |
500000 |
1.57 |
92.35 |
39.31 |
600000 |
0.77 |
45.29 |
33.12 |
650000 |
0.43 |
25.29 |
28.06 |
700000 |
0.19 |
11.18 |
20.97 |
750000 |
0.07 |
4.12 |
12.29 |
Kumin = 52.3 V/V
Szerokość pasma: 50 Hz < f < 700 KHz
Ugen |
V |
0,03 |
0,02 |
0,01 |
Uwy |
V |
2,42 |
1,92 |
1,02 |
Rd |
Ω |
410 |
480 |
530 |
Rwe |
Ω |
410 |
480 |
530 |
Oporność wejściowa
stopnia wzmacniającego Rwe
Rwe = 473,3Ω
Ugen |
V |
0,033 |
0,02 |
0,01 |
U”wy |
V |
2,44 |
1,96 |
1,04 |
Rd |
Ω |
1240 |
1290 |
1250 |
Rwy |
Ω |
1240 |
1290 |
1250 |
Oporność wyjściowa
układu wzmacniającego Rwy
Rwy= 1260Ω
Jednostopniowy wzmacniacz w układzie WC.
Rys. Schemat ideowy układu WC (wtórnika emiterowego)
f (Hz) |
Uwy (V) |
ku (V/V) |
ku (dB) |
5 |
0.2 |
0.16 |
-15.92 |
10 |
0.45 |
0.36 |
-8.87 |
20 |
0.8 |
0.64 |
-3.88 |
40 |
1.05 |
0.84 |
-1.51 |
100 |
1.17 |
0.94 |
-0.57 |
200 |
1.12 |
0.90 |
-0.95 |
5000 |
1.19 |
0.95 |
-0.43 |
10000 |
1.18 |
0.94 |
-0.50 |
50000 |
1.15 |
0.92 |
-0.72 |
80000 |
1.13 |
0.90 |
-0.88 |
100000 |
1.11 |
0.89 |
-1.03 |
400000 |
0.93 |
0.74 |
-2.57 |
450000 |
0.59 |
0.47 |
-6.52 |
480000 |
0.39 |
0.31 |
-10.12 |
500000 |
0.3 |
0.24 |
-12.40 |
550000 |
0.12 |
0.10 |
-20.35 |
600000 |
0.05 |
0.04 |
-27.96 |
700000 |
0.01 |
0.01 |
-41.94 |

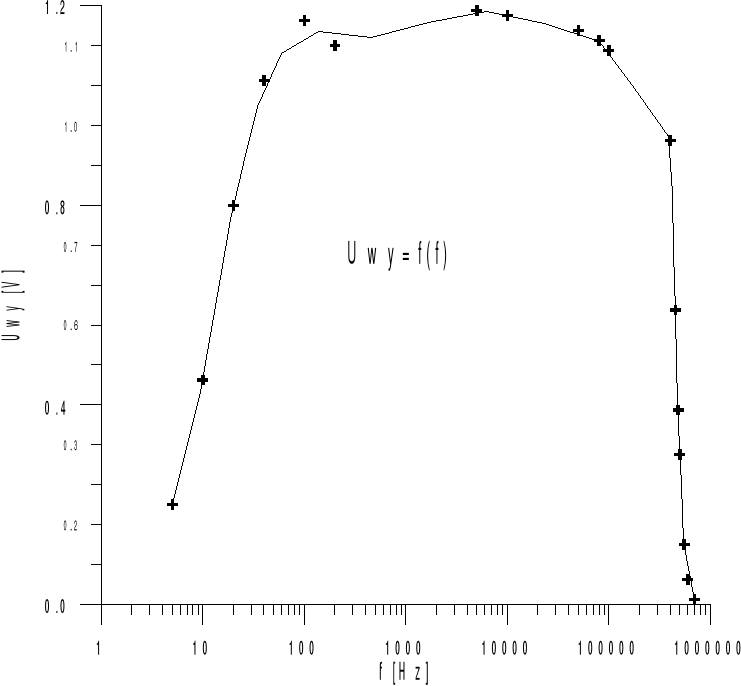

Charakterystyka częstotliwościowa Ku = f (f) Uwe = const.=1,25V
Kumin = 0,67 V/V
Szerokość pasma: 20 Hz < f < 420 KHz
Ugen |
V |
1,6 |
1,27 |
0,85 |
Uwy |
V |
1,7 |
1,2 |
0,8 |
Rd |
Ω |
15080 |
15010 |
15000 |
Rwe |
Ω |
15080 |
15010 |
15000 |
Oporność wejściowa
stopnia wzmacniającego Rwe
Rwe = 15030Ω
Ugen |
V |
1,88 |
1,27 |
0,83 |
U”wy |
V |
1,8 |
1,2 |
0,8 |
Rd |
Ω |
260 |
200 |
140 |
Rwy |
Ω |
260 |
200 |
140 |
Oporność wyjściowa
układu wzmacniającego Rwy
Rwy= 200Ω
Wnioski
−Układ wzmacniacza ze wspólną bazą charakteryzuje się bardzo szerokim pasmem
przenoszenia jak też bardzo dużym współczynnikiem wzmocnienia napięciowego.
−Rezystancje wejściowe układów ze wspólnym emiterem oraz wspólnym kolektorem są
bardzo duże, a wyjściowe małe.
−Szerokość pasma przenoszenia dwustopniowego wzmacniacza ze wspólnym emiterem jest
większa niż wzmacniacza jednostopniowego.
