cw 1-analiza gazow


II MDL gr.lab. 2 Rzeszów 2007

Dherif Kamel

Dworak Adam

Foryś Daniel

Jurczuk Tomasz

LABORATORIUM

Z TERMODYNAMIKI

Ćw. Nr 8

TEMAT: Analiza gazów. Fizyczna.

1.Cel ćwiczenia.

Celem ćwiczenia jest zapoznanie się z budową oraz zasadą działania analizatora zwanego interferometrem.

2.Przebieg ćwiczenia.

Pierwszym krokiem jest pobranie spalin. Ponieważ pobieraliśmy spaliny o ciśnieniu niższym od otoczenia korzystaliśmy z aspiratora.

0x01 graphic

Następnie pobrane spaliny doprowadziliśmy do analizatora fizycznego (interferometru).W jednej z komór interferometru jako gaz porównawczy znajdowało się powietrze, w drugiej zaś badane przez nas spaliny. W pomiarze naszym używaliśmy komory długości 1 m.

0x08 graphic

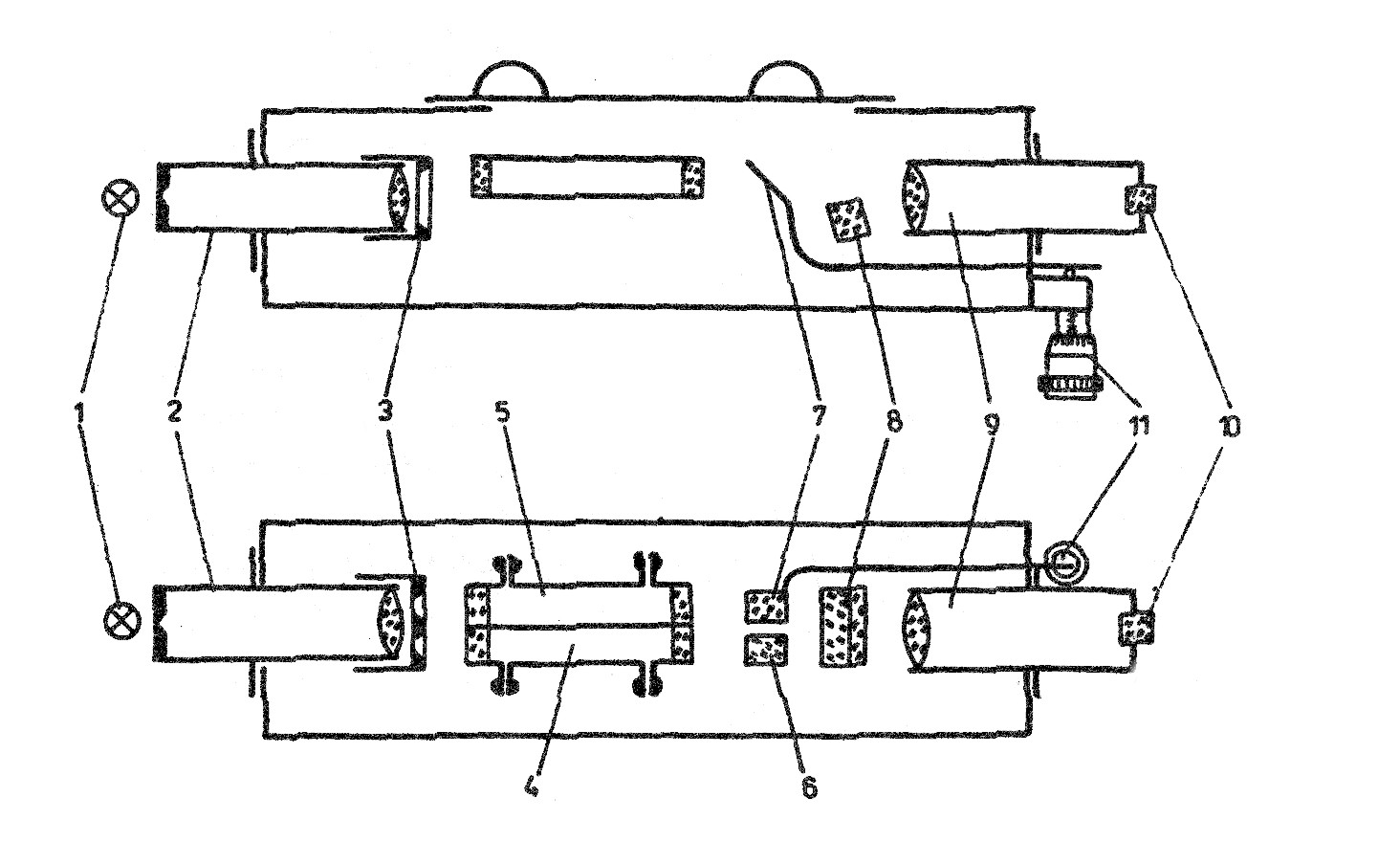

BUDOWA INTERFEROMETRU.

  1. żarówka,

  2. kolimator,

  3. przesłona z dwiema pionowymi szczelinami,

  4. komora,

  5. komora,

  6. pryzmat nieruchomy,

  7. pryzmat ruchomy,

  8. płytka pomocnicza,

  9. luneta,

10-okular.

11-śruba mikrometryczna,

Pomiaru dokonujemy przez odpowiednie nastawienie pryzmatu ruchomego śrubą mikrometryczną, tak aby widma badanych gazów się pokryły. Poniżej przedstawiliśmy przykładowe obrazy obserwowane okularze. Na trzecim rysunku pokazano prawidłowy widok.

0x01 graphic

3.Wyniki pomiarów.

Po przepłukaniu obu komór powietrzem odczytaliśmy wartość h*=0,41.Oznacz to że podczas pomiaru badane h= hn- h*. Gdzie hn to wartość odczytana z podziałki śruby mikrometrycznej.

Pomiaru dokonywaliśmy warunkach T=21˚C, p=747 mm Hg, oraz komorze długości 1 m.

l.p

h

h0

CO2[%]

1

9,41

10,15

3,62

F= 1.097 * mnożnik

Gdzie:

F-działka

h0 - ilość działek przy warunkach normalnych (0o C,760 mm Hg)

Odczytujemy z wykresu przy ho = 10,15 zawartość procentową dwutlenku węgla, która wynosi 3,62% w mieszaninie (HCO2 + powietrze)

4. Wnioski.

Ze względu na zbyt małą ilość spalin wykonany został tylko jeden pomiar. Na błąd pomiaru na pewno wpłynęło niedokładność odczytu wartości h. Spaliny badane potraktowaliśmy jako suche gdyż para wodna uległa wykropleniu.
