2. Przebieg ćwiczenia

2.1. Pomiary prądów i napięć w układzie trójfazowym przy obciążeniu niesymetrycznym typu gwiazda z przewodem zerowym i bez

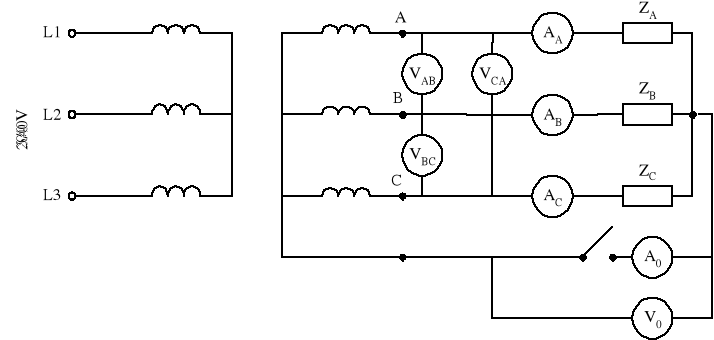

2.1.1. Schemat połączeń

0x01 graphic

2.1.2. Przebieg pomiarów

Zestawić układ przedstawiony w punkcie 2.1.1. Zmieniając układy połączyć zgodnie z tabelą przedstawioną w punkcie 2.1.3. odczytać wskazania wszystkich mierników. Wyniki pomiarów zamieścić w tabeli 2.1.3.

2.1.3. Tabela pomiarów

Lp.

Układ połączeń

Przewód zerowy

Wartość impedancji

UAB

UBC

UCA

EA

EB

EC

IA

IB

IC

IN

UN

ZA

ZB

ZC

V

V

V

V

V

V

A

A

A

A

V

1.

przerwa w fazie B

tak

-j159

220

75

74

74

42

42

42

0,28

0

0,19

0,14

-

brak

-j159

220

75

74

74

42

42

42

0,37

0

0,27

-

17,6

2.

zwarcie w fazie C

brak

-j159

220

0

75

74

72,5

42

42

42

0,48

0,33

0,78

-

41,6

3.

niesymetry-czny

brak

-j159

220

220

74

73

74

42

42

42

0,33

0,10

0,32

-

29,07

brak

220

-j159

220

73

74

74

42

42

42

0,32

0,33

0,10

-

29,57

brak

220

220

-j159

73

74

73

42

41

42

0,10

0,32

0,33

-

29,36

4.

brak zasilania fazy „A” po stronie pierwotnej transfor-matora

brak

-j159

220

220

73

34

31

36

35

14

0,30

0,25

0,05

-

26,26

2.1.4. Obliczenia analityczne

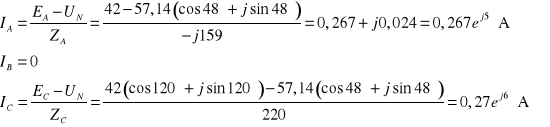

2.1.4.1. Przerwa w fazie B

a) z przewodem zerowym

0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

b) brak przewodu zerowego

0x01 graphic

0x01 graphic

2.1.4.2. Zwarcie w fazie C

0x01 graphic

0x01 graphic

0x01 graphic

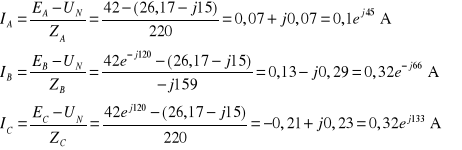

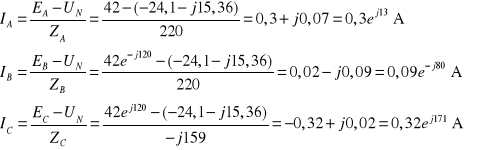

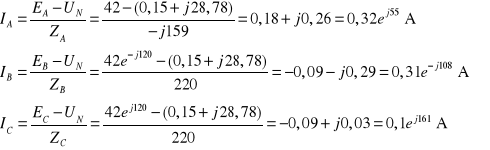

2.1.4.3. Układ niesymetryczny

a) 0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

b) 0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

c) 0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

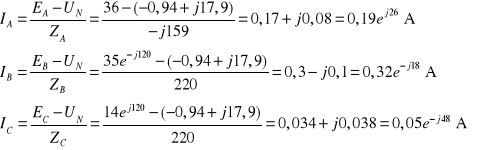

2.1.4.4. Brak zasilania fazy A po stronie pierwotnej transformatora

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

L.p.

Układ

połączeń

Przewód

zerowy

UA

UB

UC

UN

IA

IB

IC

IN

[V]

[V]

[V]

[V]

[A]

[A]

[A]

[A]

1.

przerwa w fazie B

tak

42

42e-j120

42ej120

-

0,26ej90

0

0,19ej120

0,43ej102

brak

42

42e-j120

42ej120

55,62ej48

0,26ej6

0

0,26ej6

-

2.

zwarcie w fazie C

brak

71,2e-j29

72,6e-j90

50,6ej15

41,32ej120

0,45ej60

0,33e-j90

0,23ej15

-

3.

niesymetryczny

brak

50,28e-j35

68,2e-j108

22ej161

28,78ej90

0,32ej55

0,31e-j108

0,1ej161

-

brak

22ej45

50,53e-j156

51ej33

30,2e-j30

0,1ej45

0,32e-j66

0,32ej133

-

brak

66ej13

19,8e-j80

66ej13

28,57e-j147

0,3ej13

0,09e-j80

0,32ej171

-

4.

brak zasilania fazy „A” po stronie pierwotnej transformatora

brak

30,21e-j64

70,4e-j18

11ej48

18ej93

0,19ej26

0,32e-j18

0,05e-j48

-

Tabela wyników obliczeń

2.2. Pomiary prądów i napięć w układzie trójfazowym przy obciążeniu niesymetrycznym typu trójkąt

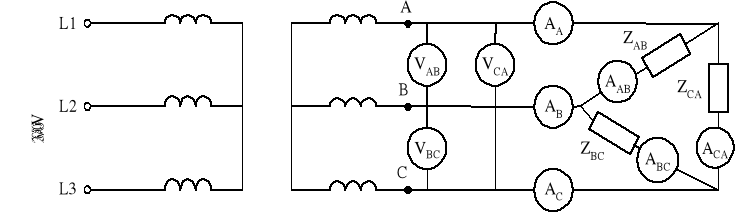

2.2.1. Schemat połączeń

0x01 graphic

2.2.2. Tabela pomiarów

Lp.

Układ połączeń

ZAB

ZBC

ZCA

UAB

UBC

UCA

IA

IB

IC

IAB

IBC

ICA

V

V

V

A

A

A

A

A

A

1.

niesymetryczny

-j159

220

220

74

72

74

0,78

0,26

0,58

0,48

0,34

0,34

2.

przerwa w fazie AB

220

220

73

73

73

0,33

0,34

0,58

0

0,34

0,34

3.

przerwa w fazie A po stronie wtórnej

-j159

220

220

38

52

72

0

0,58

0,58

0,27

0,34

0,27

4.

brak zasilania fazy „A” po stronie pierwotnej

-j159

220

220

74

32

34

0,51

0,49

0

0,48

0,18

0,17

2.2.3. Obliczenia analityczne

2.2.3.1. Niesymetryczny

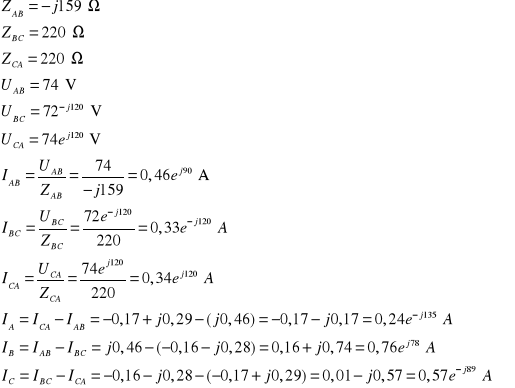

0x01 graphic

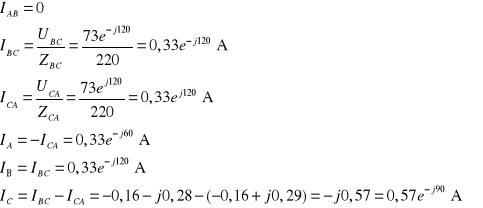

2.2.3.2. Przerwa w fazie AB

0x01 graphic

0x01 graphic

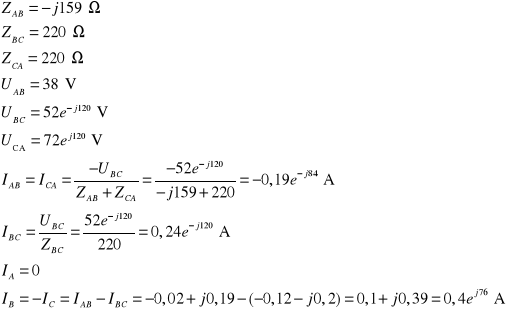

2.2.3.3. Przerwa w fazie A po stronie wtórnej

0x01 graphic

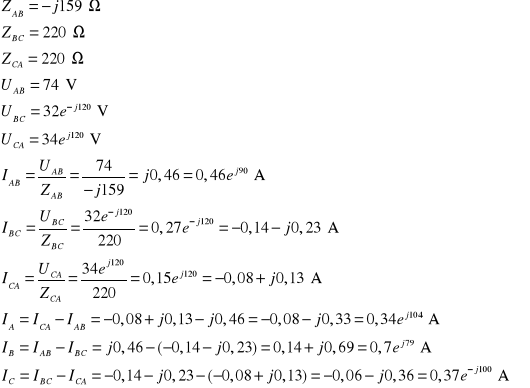

2.2.3.4. Brak zasilania fazy A po stronie pierwotnej

0x01 graphic

Lp.

Układ połączeń

postać wyniku

UAB

UBC

UCA

IAB

IBC

ICA

IA

IB

IC

[V]

[V]

[V]

[A]

[A]

[A]

[A]

[A]

[A]

1

niesyme-
tryczny

algebr.

74

-36-j62,4

-37+j64

j0,46

-0,16-j0,28

-0,17+j029

-0,17-j0,17

0,16+j074

0,01-j0,57

wykład.

74

72e-j120

74ej120

0,46ej90

0,33e-j120

0,34ej120

0,24e-j135

0,76ej78

0,57e-j89

2

przerwa w fazie AB

algebr.

73

-36,5-j63,2

-36,5+j63,2

0

-0,16-j0,28

-0,16+j0,29

0,17-j0,29

-0,17-j29

-j0,57

wykład.

73

73e-j120

73ej120

0

0,33e-j120

0,33ej120

0,33e-j60

0,33e-j120

0,57e-j90

3

przerwa w fazie A
po stronie wtórnej

algebr.

38

-26-j45

-36+j62,4

0,02+j0,19

-0,12-j0,2

0,02+j0,19

0

0,1+j0,39

-0,1-j0,39

wykład.

38

52e-j120

72ej120

-0,19e-j84

0,24e-j120

-0,19e-j84

0

0,4ej76

-0,4ej76

brak zasilania fazy „A”
po stronie pierwotnej

algebr.

74

-16-j27,7

-17+j29,4

j0,46

-0,14-j0,23

-0,08+j0,13

-0,08-j0,33

0,14+j0,69

-0,06-j0,36

wykład.

74

32e-j120

34ej120

0,46ej90

0,27e-j120

0,15ej120

0,34ej104

0,7ej79

0,37e-j100
