4.0 Obliczenia konstrukcyjne stopy fundamentowej. 4.1 Warunek na zakotwienie prętów zbrojenia wg PN-B-03264:2002 punkt 8.1.3 „Konstrukcje betonowe żelbetowe i sprężone.” Obliczeniową długość zakotwienia prętów lbd można obliczyć ze wzoru: -współczynnik efektywności zakotwienia, którego wartość wynosi 1,0 dla prętów prostych - podstawowa długość zakotwienia fbd-2,0 Mpa dla prętów kotwionych w betonie B20 - dla stali klasy A-I odpowiednio, pole przekroju wymaganego zgodnie z obliczeniem i pole przekroju zbrojenia zastosowanego, zastosowano 6 o -minimalna długość zakotwienia -dla prętów rozciąganych Połączenie na zakład zbrojenia fundamentu i słupa. Wymagana długość zakładu określa śię wg wzoru; a1=2 dla prętów rozciąganych , gdy w jednym przekroju jest łączonych więcej niż 30% prętów 4.2 Sprawdzenie stopy na przebicie wg PN-B-03264:2002 punkt 5.6 W przypadku mimośrodowo obciążonych stóp fundamentowych nośność na przebicie można sprawdzać ze wzoru: w którym: - największy krawędziowy obliczeniowy odpór jednostkowy podłoża, A- pole powierzchni wielokąta ABCDEF bm- średnia arytmetyczna szerokość b1 i b2 warunek został spełniony

PB K.G i B.K	PROJEKT NR1 Z FUNDAMENTOWANIA	STRONA

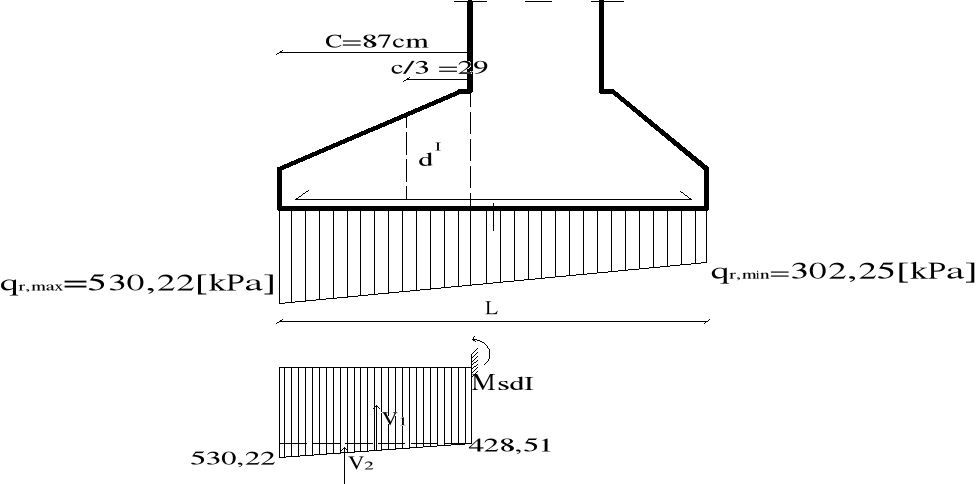

4.3 Obliczenie zbrojenia głównego stopy fundamentowej. Metoda wsporników płytowych. zbrojenie na kierunku L
PB K.G i B.K	PROJEKT NR1 Z FUNDAMENTOWANIA	STRONA

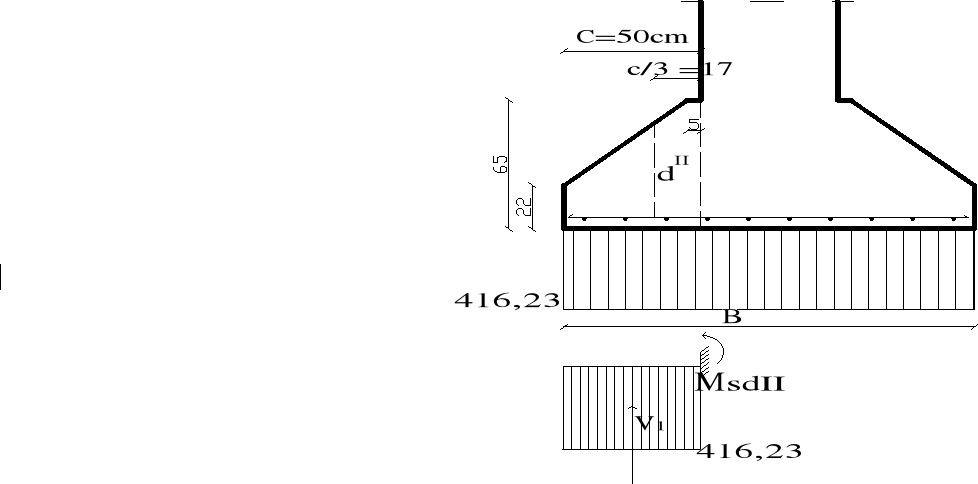

Złożenia; beton B 20MPa, stal A-I, fyd=210MPa, zakładam pręty d^I= przyjęto 11 o As.prov=22,11 cm^2 zbrojenie na kierunku B zakładam pręty d^I^I= przyjęto 8 o As.prov=6,28 cm^2

---
