1997/98	LABOLATORIUM TERMODYNAMIKI
Pomiary temperatur termometrami nieelektrycznymi i termoelektrycznymi
Wydział mechaniczny		Hengier Marcin
Kierunek IZK gr. K03		DATA		OCENA	PODPIS
Data wykonania:		T
04.04.1998		S

Cel ćwiczenia:

Zapoananie się z metodami pomiarów temperatur termometrami nieelektrycznymi i termoelektryczPomiar temperatury dla dwóch par metali Cu - konst i Fe - konst.

Temperatura termometru wzorcowego	Temperatura termometru badanego	Siła termoelektryczna [mV]		Siła termoelektryczna PN [mV]		Błąd względny [%]
				Cu konst	Fe konst		Cu konst	Fe konst
0	0	0	0	0	0	0
21.6	20.5	0.773	1.03	0,82	1,08	0,05
30.8	29.5	1.18	1.56	1,19	1,55	0,044
44	43	1.8	2.3	1,76	2,3	0,23
48.5	48	2.0	4.58	1,97	2,53	0,01
60	58	2.52	3.19	2,4	3,07	0,033
100.2	99	4,28	5,39	4,21	5,31	0,012

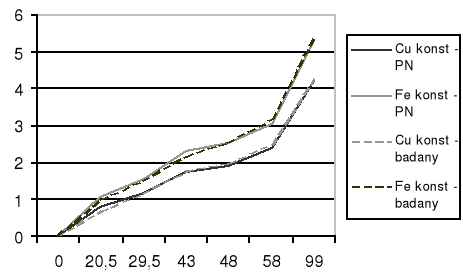

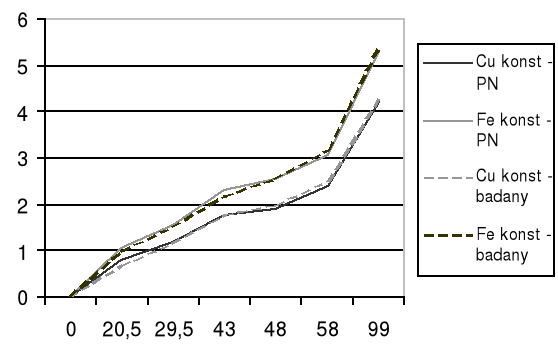

Wykres zależności napięcia od różnicy temperatur, porównanie z polską normą.

1.
   Przykładowe obliczenia.

Wartość siły termoelektrycznej wg PN dla badanych przez nas temperatur wyznaczona została dla Fe konst i Cu konst z odpowiednich proporcji. Obliczenia te przeprowadzone zostały na podstawie tabeli zamieszczonej w skrypcie.

Wartość błędu względnego obliczona została wg wzoru:

tzm - temperatura termometru badanego

tp - temperatura termometru wzorcowego

2. Wnioski:

Z wykresu zależności napięcia od różnicy temperatur dla 2 par metali Fe i Cu konstantan możemy odczytać, że oba sporządzone przez nas wykresy nieznacznie różnią się od wykresów sporządzonych na podstawie danych PN. Wnioskujemy z tego, iż badane przez nas termometry odznaczały się dość dokładnymi wskazaniami.

dla 20°C - wartość siły term. 1.05 [mV]

więc dla 20,5°C - wartość siły term. X

stąd X = 20,5*1.05/20

X = 1,08

tzm - tp

tp *100%
