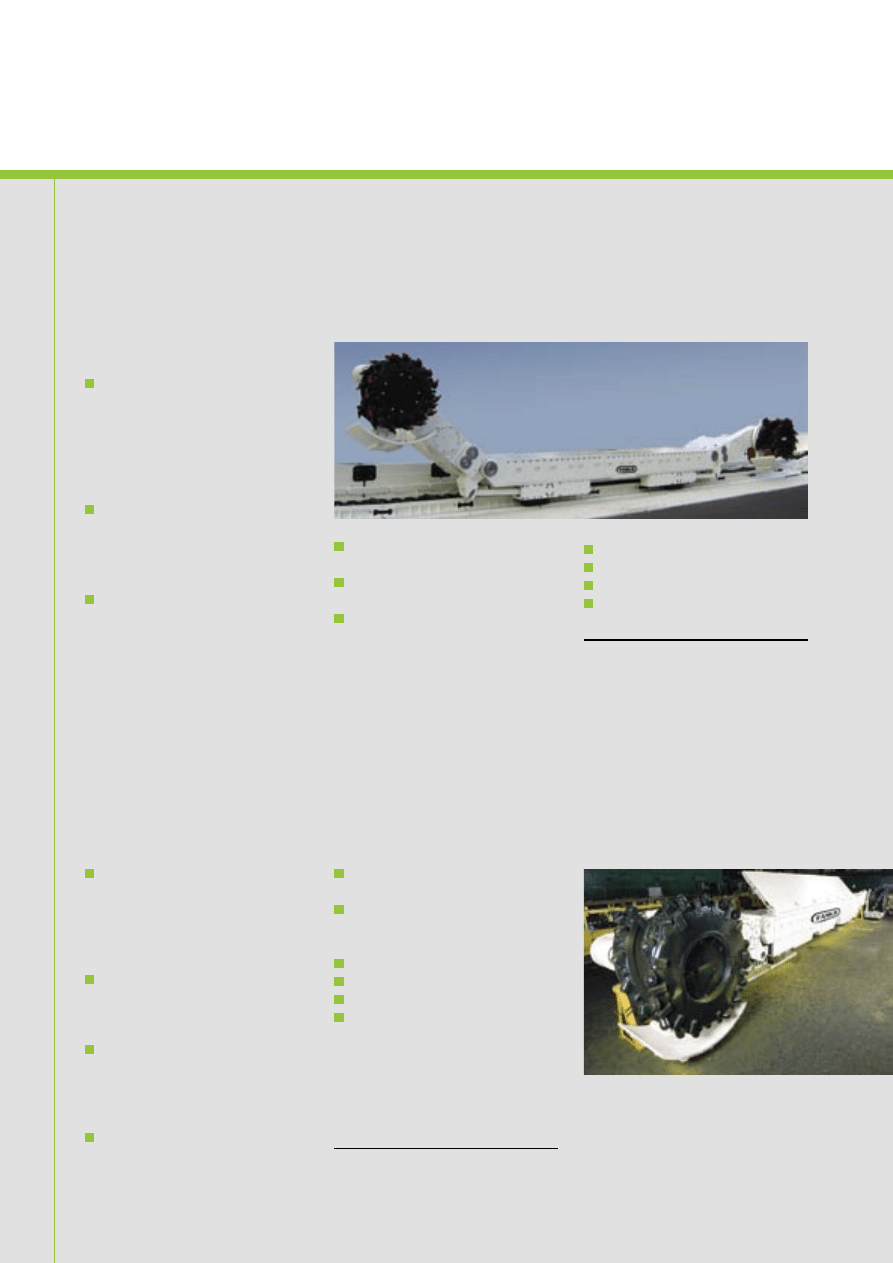

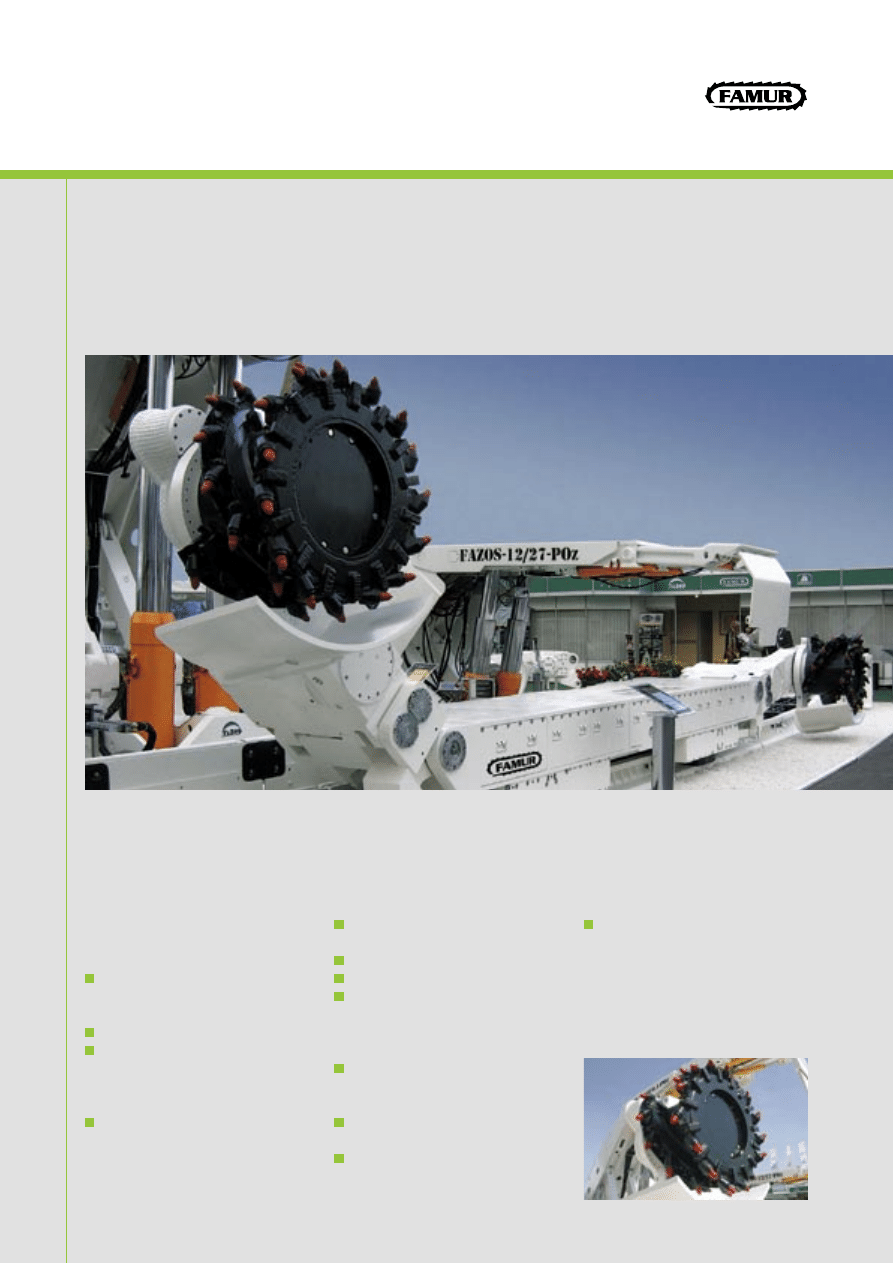

KOMBAJNY GÓRNICZE ŚCIANOWE

Z NAPĘDEM ELEKTRYCZNYM

Kombajny ścianowe FAMUR z elektrycznym napędem posuwu przeznaczone są do pracy w wysokowydajnych kompleksach
zmechanizowanych o dużej koncentracji wydobycia. Umożliwiają dwukierunkowe, bezwnękowe urabianie i ładowanie węgla
w ścianowym systemie eksploatacji pokładów o wysokości do 5,2 m (opcjonalnie do 6,0 m).

Kombajny z elektrycznym napędem posuwu posiadają budowę modułową. Układy zasilania i sterowania, w zależności od typu
kombajnu, podzielone są na dwa bloki zawarte w odrębnych obudowach ognioszczelnych lub znajdują się w jednej obudowie.
Wszystkie kombajny z napędem elektrycznym produkowane przez FAMUR posiadają Certyfikat ATEX.

Zasadniczymi cechami konstrukcyjnymi
kombajnów z napędem elektrycznym są:

możliwość współpracy z dowolnym

przenośnikiem ścianowym i każdym
systemem posuwu

lokalne i zdalne sterowanie radiowe
system automatycznej regulacji

prędkości posuwu w funkcji
obciążenia prądowego silników
elektrycznych

systemy diagnostyki i monitoringu

pozwalające na ciągły pomiar
parametrów pracy kombajnu
z możliwością transmisji danych
na powierzchnię kopalni

mechaniczne i elektryczne zabez-

pieczenie silników elektrycznych

prędkość robocza i manewrowa
dwa niezależne układy hamulcowe
zastosowanie iskrobezpiecznych

rozdzielaczy elektrohydraulicznych
do realizacji wszystkich funkcji
maszyny

wąskie ramiona z zabezpieczeniem

przeciążeniowym i chłodzeniem wod
nym

możliwość wyposażenia w ładowarki

osłonowe

możliwość zabudowy kruszarki kęsów

w celu poprawienia ciągłości pracy
ściany

wyposażenie w organy urabiające

własnej produkcji

Aktualna oferta FAMUR S.A. obejmuje następujące typy kombajnów:

KGE-710FM i KGE-750F na napięcie znamionowe 1000 lub 1140V,

KGE-720F i KGE-1250F na napięcie znamionowe 3300V.

-

KOMBAJN ELEKTRYCZNY KGE-710FM

Kombajn KGE-710FM jest płytkozabiorowym kombajnem ścianowym, stosowanym do dwukierunkowego, bezwnękowego urabiania
i ładowania węgla w ścianowym systemie eksploatacji pokładów o wysokości od 1,2m do 3,4m nachylonych podłużnie do 35º i
poprzecznie do 20º po wzniosie i 15º po upadzie. Do obwodów napędu posuwu doprowadzono napięcie 460V za pośrednictwem
transformatora 90kVA. Sterowanie posuwu odbywa się z przemiennika częstotliwości w zakresie od 0 do 100Hz zasilającego dwa
silniki elektryczne z ciągnikami.

Zasadniczymi zespołami kombajnu są:

dwa ramiona wąskie z ładowarkami

osłonowymi, w których zamontowane
są silniki elektryczne o mocy od 200
do 300kW (wyposażone w wałek
przeciążeniowy oraz wysprzęgnik
mechaniczny)

blok aparatury elektrycznej typu

BAE-22D z wyposażeniem
elektrycznym oraz dedykowanym
systemem diagnostyki i sterowania
opartym na nowoczesnej technologii

dwie przekładnie napędu posuwu

wraz z silnikami asynchronicznymi
45kW (wyposażone w wałki

przeciążeniowe)

zespół przemiennika z transfor-

matorem 1000/460V [90kVA]

układ hydrauliczny z silnikiem

elektrycznym 22kW

hamulce wielopłytkowe (do pracy

kombajnu przy nachyleniu podłużnym
ścian powyżej 12

o

)

zespół obsad kół napędowych
zespół osłon hydraulicznych
instalacja wodna
dwa organy urabiające

KOMBAJN ELEKTRYCZNY KGE-720F

Kombajn KGE-720F jest stosowany do dwukierunkowego, bezwnękowego urabiania i ładowania węgla w ścianowym systemie
eksploatacji pokładów o wysokości 1,4 do 3,4 m, nachylonych podłużnie do 35º I poprzecznie do 20º po wzniosie i 15º po upadzie.
Do obwodów napędu posuwu doprowadzono napięcie 460V za pośrednictwem transformatora 150kVA. Sterowanie posuwu odbywa
się z przemiennika częstotliwości w zakresie od 0 do 100Hz zasilającego dwa silniki elektryczne z ciągnikami.

Zasadniczymi zespołami kombajnu są:

dwa ramiona wąskie z ładowarkami

osłonowymi, w których zamontowane
są silniki elektryczne o mocy 300
lub 350kW (wyposażone w wałek
przeciążeniowy oraz wyprzęgnik
mechaniczny)

blok aparatury elektrycznej typu

BAE-22D/3300 z systemem

sterowania i diagnostyki opartym na
nowoczesnej technologii

blok aparatury elektrycznej BAE-23

z wyposażeniem elektrycznym,
komorą przyłączową na napięcie
3300V i transformatorem 3300/460V
[150kVA]

dwie przekładnie napędu posuwu

wraz z silnikami asynchronicznymi
o mocy 45kW (wyposażone w wałki
przeciążeniowe)

układ hydrauliczny z silnikiem

elektrycznym 22kW

hamulce wielopłytkowe (do pracy

kombajnu przy nachyleniu podłużnym
ścian powyżej 12

o

)

zespół obsad kół napędowych
zespół osłon hydraulicznych
instalacja wodna
dwa organy urabiające

KOMBAJNY GÓRNICZE ŚCIANOWE

Z NAPĘDEM ELEKTRYCZNYM

Dostęp do wszystkich podzespołów

kombajnu możliwy od bocznych powierzchni

jego kadłubów.

Dostęp do wszystkich podzespołów

kombajnu możliwy od bocznych powierzchni

jego kadłubów.

-

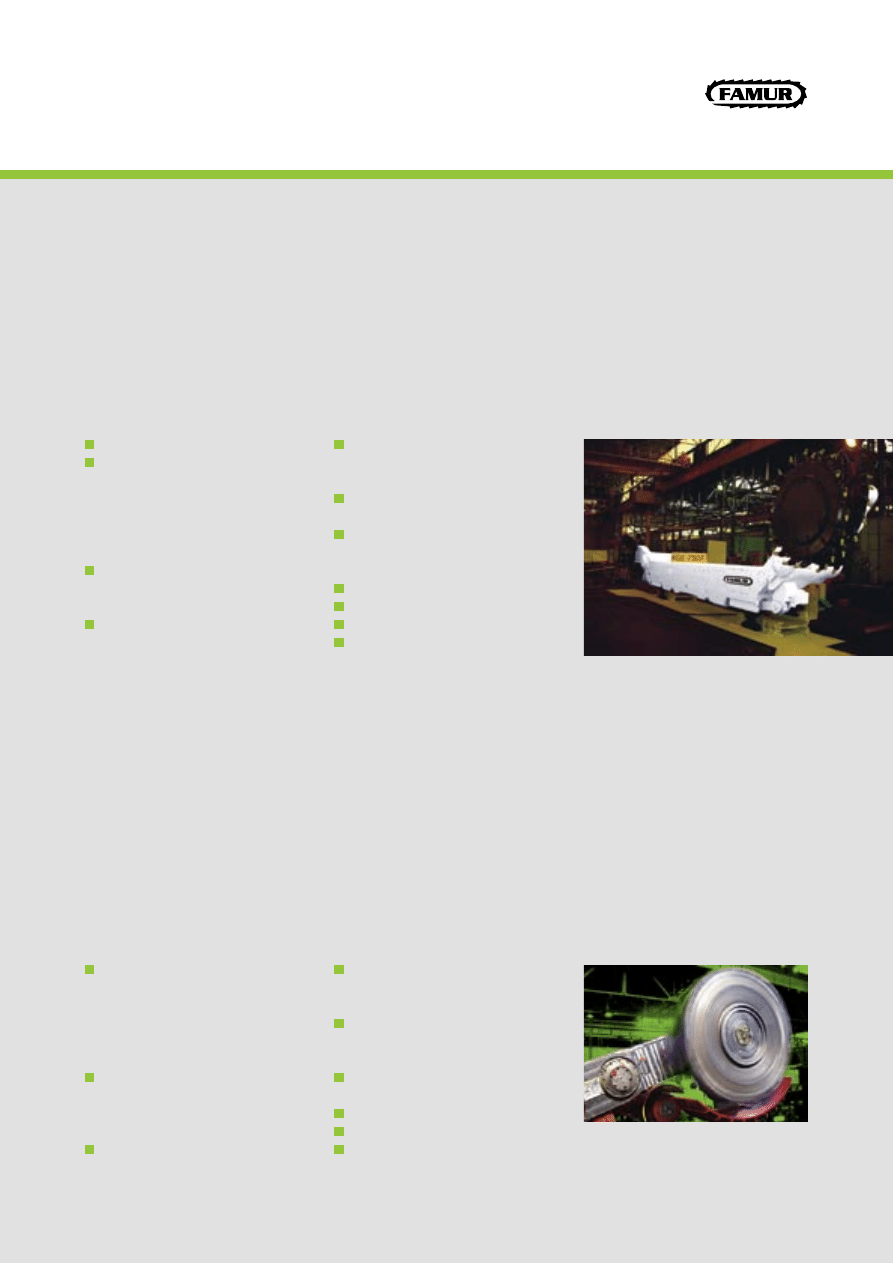

KOMBAJN ELEKTRYCZNY KGE-750F

Kombajn KGE-750F jest stosowany do dwukierunkowego, bezwnękowego urabiania i ładowania węgla w ścianowym systemie
eksploatacji pokładów nachylonych podłużnie do 35º i poprzecznie do 20º po wzniosie i 15º po upadzie. W kombajnie mogą być
montowane różne typy ramion i obsad kół napędowych, co umożliwia jego stosowanie w ścianach o wysokości urabiania od 1,6 do
5,2 m. Kombajn może współpracować z przenośnikami zgrzebłowymi wyposażonymi w bezcięgnowy system posuwu typu Eicotrack,
Dynatrack lub Megatrack.
Modułowa konstrukcja kombajnu oparta jest na dzielonym kadłubie, do którego montowane są niezależne podzespoły. Do obwodów
napędowych posuwu doprowadzono napięcie 460V za pośrednictwem transformatora 120kVA. Sterowanie posuwu odbywa się
z przemiennika częstotliwości w zakresie od 0 do 100Hz zasilającego dwa silniki elektryczne z ciągnikami.

Zasadniczymi zespołami kombajnu są:

zespół kadłuba
dwa wąskie ramiona wyposażone

w ładowarki osłonowe, z silnikami
elektrycznymi o mocy 250÷350 kW
(wyposażone w wałek

przeciążeniowy oraz wysprzęgnik
mechaniczny)

blok aparatury elektrycznej typu

BAE-18B z systemem sterowania
i diagnostyki

blok transformatorowo-

przemiennikowy BTP-1/B z transfor-
matorem 1000/460V lub 1140/480V
(120kVA)

dwie przekładnie napędu posuwu

wraz z silnikami asynchronicznymi
60kW

układ hydrauliczny z silnikiem

elektrycznym 30kW

hamulce wielopłytkowe (do pracy

kombajnu przy nachyleniu podłużnym
ścian powyżej 12

o

),

zespół osłon hydraulicznych
instalacja wodna
dwa organy urabiające
kruszarka z silnikiem 85kW

(opcjonalnie)

KOMBAJN ELEKTRYCZNY KGE-1250F

Kombajn ścianowy z elektrycznym napędem posuwu KGE-1250F jest przeznaczony do dwukierunkowego i bezwnękowego urabiania
oraz ładowania węgla w ścianowym systemie eksploatacji pokładu na przenośnikach zgrzebłowych ciężkich klasy co najmniej „800”,
przeznaczonych do pracy kombajnu w układzie bezcięgnowym. Kombajn jest przystosowany do pracy w pokładach eksploatowanych
systemem ścianowym o grubości do 5,2 m przy nachyleniu podłużnym do 35º i poprzecznym do 10º.
KGE-1250F zasilany jest jednym przewodem trójżyłowym o napięciu 3300V. Każdy z silników posiada własny blok stycznikowo
zabezpieczeniowy, co umożliwia sekwencyjne lub indywidualne załączenie poszczególnych silników. Regulację prędkości
uzyskuje się poprzez zmianę częstotliwości zasilania silników napędu posuwu, uzyskiwaną za pomocą przemiennika częstotliwości
zabudowanego w kombajnie. Przemiennik częstotliwości zasilany jest z transformatora 3300/460V (150kVA) umieszczonego
w bloku BAE-19.

Zasadniczymi zespołami kombajnu są:

dwa ramiona wąskie wyposażone

w ładowarki osłonowe. Zamontowane
w nich silniki elektryczne o maks.
mocy 500kW/3300V wyposażone są
w wałki przeciążeniowe i mechani-
czne wysprzęgniki

blok aparatury elektrycznej BAE-19

z mikroprocesorowym systemem
sterowania automatyki i diagnostyki
kombajnu

zespół transformatorowo-

przemiennikowy

prawa i lewa przekładnia napędu

posuwu zabezpieczona sprzęgłem
podatnym z obsadami

silniki asynchroniczne

60kW zabezpieczone wałkami

przeciążeniowymi

układ hydrauliczny z silnikiem

elektrycznym 22kW

instalacja wodna
dwa organy urabiające
kruszarka z silnikiem 110kW

(opcjonalnie)

-

Fabryka Maszyn FAMUR S.A.
40-698 Katowice,
ul. Armii Krajowej 51
tel.: [phone]
fax: [phone]
e-mail: [e-mail]
www.famur.com.pl

KOMBAJNY GÓRNICZE ŚCIANOWE

Z NAPĘDEM ELEKTRYCZNYM

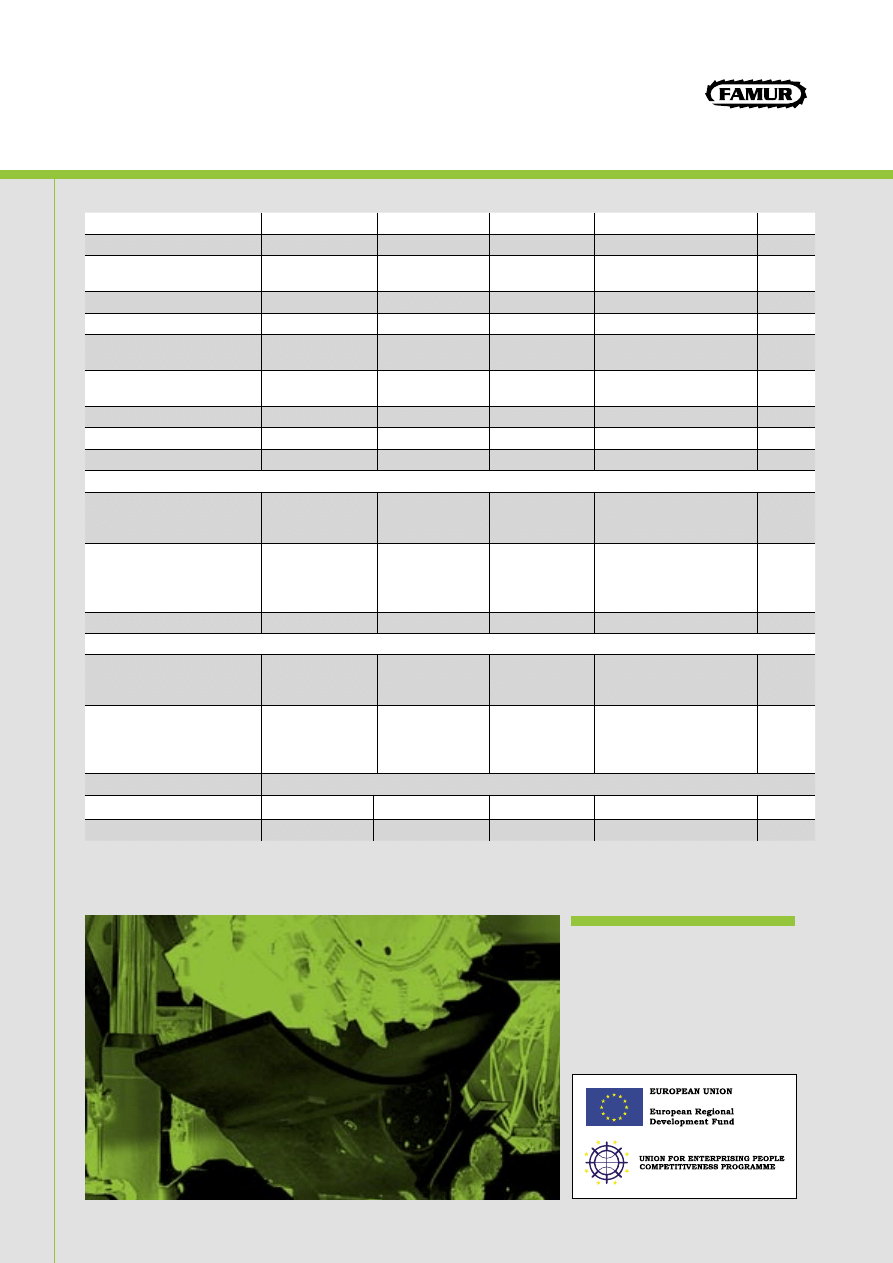

Dane techniczne

KGE-710FM

KGE-720F

KGE-750F

KGE-1250

Zakres stosowania

1,2 – 3,4

1,4 – 3,4

1,6 – 5,2

2,0 – 5,2

[m]

Sumaryczna moc

zainstalowana

812

812

985

1250

[kW]

Moc silników napędu organów 2x200 – 2x300

2x300 – 2x350

2x250 – 2x375

2x500

[kW]

Moc silników napędu posuwu 2x45

2x45

2x60

2x60

[kW]

Moc silnika zespołu pomp

hydraulicznych

22

22

30

22

[kW]

Moc silnika napędu kruszarki

(opcjonalnie)

85

110

[kW]

Średnice organów

1200 ÷ 1800

1400 ÷ 1800

1400 ÷ 2500

1800 ÷ 2500

[mm]

Zabiór

650 – 800

750 ÷ 800

750 ÷ 900

800 ÷ 1000

[mm]

Siła uciągu – wersja I

2x346

2x346

2x323

2x323

[kN]

Prędkość posuwu – wersja I:
- robocza

do 8 m/min (siła

stała 692 kN)

do 8 m/min (siła

stała 692 kN)

do 11,3 m/min

(siła stała

646 kN)

do 11,3 m/min (siła stała

646 kN)

[m/min]

- manewrowa

od 8 do 16 m/min

(siła zmienna od

692 do 348 kN)

od 8 do 16 m/min

(siła zmienna od

692 do 348 kN)

od 11,3 do 22,6

m/min. (siła

zmienna od 646

do 323 kN)

od 11,3 do 22,6 m/min. (siła

zmienna od 646 do 323 kN)

[m/min]

Siła uciągu – wersja II

2x270

2x270

2x438

2x438

[kN]

Prędkość posuwu – wersja II:
- robocza

do 10 m/min (siła

stała 540 kN)

do 10 m/min (siła

stała 540 kN)

do 8 m/min (siła

stała 876 kN)

do 8 m/min (siła stała

876 kN)

[m/min]

- manewrowa

od 10 do 20 m/min

(siła zmienna od

540 do 270 kN)

od 10 do 20 m/min

(siła zmienna od

540 do 270 kN)

od 8 do 16 m/min

(siła zmienna od

876 do 438 kN)

od 8 do 16 m/min (siła

zmienna od 876 do 438 kN)

[m/min]

System posuwu

MEGATRACK, EICOTRACK, DYNATRACK

Napięcie znamionowe

1000 lub 1140

3300

1000 lub 1140

3300

[V]

Masa kombajnu

~39

~42

~60 – 75

~80

[t]
