Sieci Ethernet

Agregacja łączy

Instrukcja do laboratorium

Celem laboratorium jest zapoznanie się z agregacją łączy czyli metodą umożliwiającą połączenie
kilu łączy fizycznych w jedno łącze logiczne.

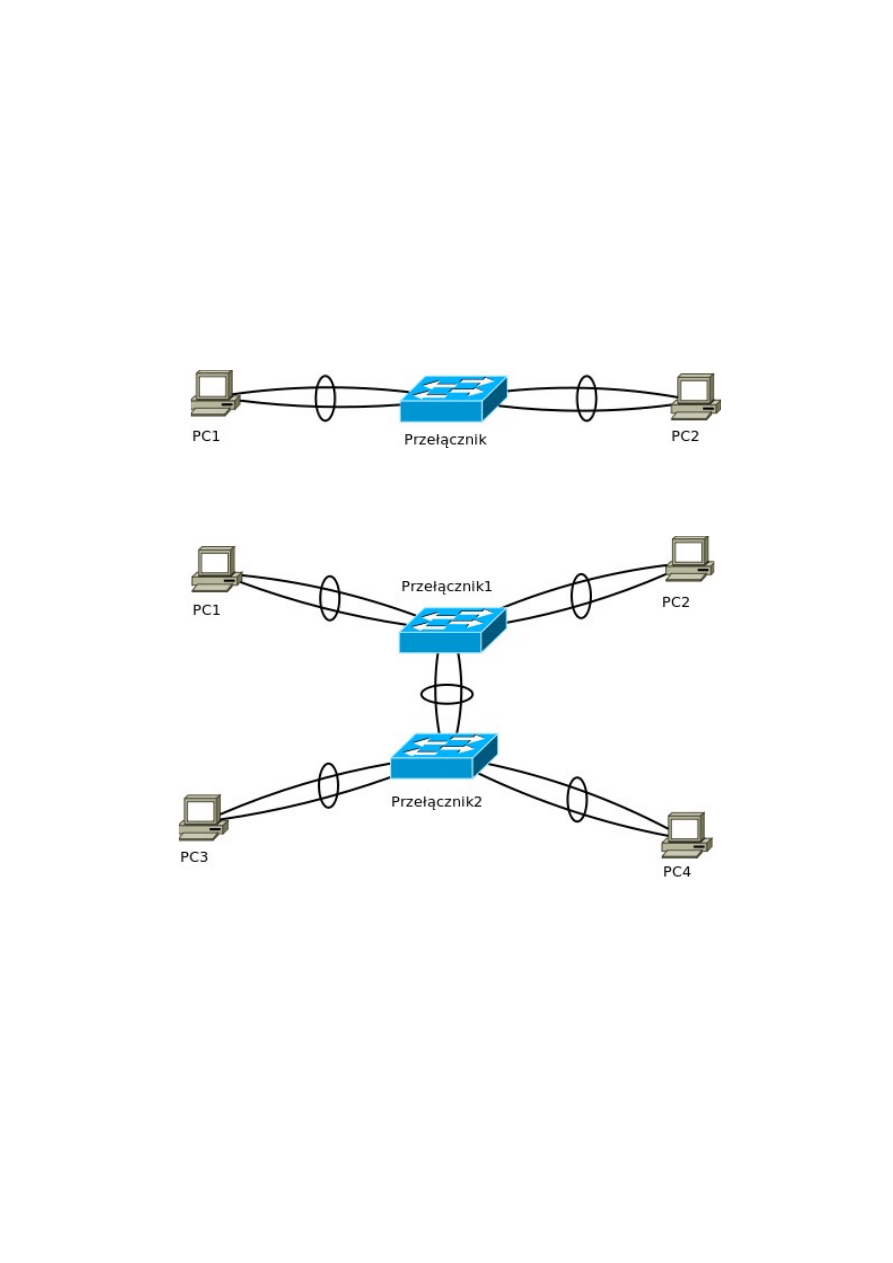

Rysunek 1: Schemat podstawowy

Rysunek 2: Schemat rozbudowany

Zad. 1
Celem tego zadania jest zapoznanie się z konfiguracją LACP w systemie Linux. Dodatkowo
sprawdzona zostanie kompatybilność pomiędzy urządzeniami wspierającymi agregację łączy oraz
urządzeniami które nie mają takiej opcji.

W celu poprawnego wykonania tego zadania należy:

1. Połączyć urządzenia tak jak pokazano na rysunku 1
2. Sprawdzić przy pomocy narzędzia iperf parametry połączania używając jednego z

podłączonych interfejsów

3. Skonfigurować interfejs bonding na obu stacjach roboczych zgodnie z instrukcją w

załączniku 1

4. Sprawdzić przy pomocy narzędzia iperf parametry połączania używając interfejsu bonding

Pytanie: Czy taka konfiguracja może być stosowana „produkcyjnie”?

Zad. 2
Celem tego zadania jest zapoznanie się z konfiguracją LACP w przełącznikach firmy Edge-Core
oraz Cisco. Dodatkowo sprawdzona zostanie kompatybilność pomiędzy różnymi implementacjami
standardu IEEE 802.3ad (LACP).

W celu poprawnego wykonania tego zadania należy:

1. Połączyć urządzenia tak jak pokazano na rysunku 1
2. Skonfigurować interfejs bonding na obu stacjach roboczych
3. Skonfigurować przełącznik Edge-Core zgodnie z instrukcją w załączniku 2 lub przełącznik

firmy Cisco zgodnie z instrukcją w załączniku 3

4. Sprawdzić przy pomocy narzędzia iperf parametry połączania

Pytanie: Czy wyniki pomiarów są zgodne z oczekiwaniami?

Zad. 3
Celem tego zadania jest zapoznanie się z algorytmem dystrybucji pakietów pomiędzy łączami
fizycznymi w łączu agregowanym LACP.

W celu poprawnego wykonania tego zadania należy:

1. Połączyć urządzenia tak jak pokazano na rysunku 1
2. Skonfigurować interfejs bonding na obu stacjach roboczych
3. Skonfigurować przełącznik Edge-Core zgodnie z instrukcją w załączniku 2 lub przełącznik

firmy Cisco zgodnie z instrukcją w załączniku 3

4. Przy pomocy narzędzia iperf generować ruch pomiędzy stacjami roboczymi
5. Obserwując statystyki interfejsów lub sniffując ruch stwierdzić, które z nich są używane do

transmisji (jak sniffować lub podglądać statystyki opisano w załączniku 4)

Pytanie: Od czego zależy wybór łącza w grupie łączy agregowanych LACP?

Zad. 4 (dodatkowe)
Celem tego zadania jest zbadanie odporności na awarię łącza logicznego agregowanego LACP.
Dodatkowo zbadane zostanie działanie LACP przy użyciu większej liczby urządzeń.

W celu poprawnego wykonania tego zadania należy:

1. Połączyć urządzenia tak jak pokazano na rysunku 2
2. Skonfigurować interfejs bonding na obu stacjach roboczych
3. Skonfigurować przełącznik Edge-Core zgodnie z instrukcją w załączniku 2 lub przełącznik

firmy Cisco zgodnie z instrukcją w załączniku 3

4. Przy pomocy narzędzia iperf generować ruch pomiędzy stacjami roboczymi
5. Zasymulować awarię łącza fizycznego wyjmując dowolny kabel używany do transmisji

Pytanie: Jak szybko urządzenia wykrywają awarię i umożliwiają ponowną transmisję?

Załącznik 1
~ # modprobe bonding mode=4
~ # ip addr add 192.168.X.Y/24 dev bond0
~ # ip link set dev bond0 up
~ # ifenslave bond0 eth2 eth3
~ # cat /proc/net/bonding/bond0

Załącznik 2

Switch# configure t
Switch(config)# interface ethernet 1/1
Switch(config-if)# lacp

Załącznik 3

Switch# conf t
Switch(config)# interface fastethernet 0/1
Switch(config-if)# lacp port-priority 1
Switch(config-if)# channel-group 1 mode active

Załącznik 4

Statystyki:
~ # cat /proc/net/dev

Sniffing:
~ # tcpdump -i bond0
