1. Aby powstał stan parcia czynnego w podłożu:

- musi nastąpić odsunięcie między ścianą i płaszczyzną odłamu

2. Betonowanie ścian szczelinowych odbywa się:

- metodą leja podnoszonego;

metoda kontraktor

3. Ciężar z uwzgl. wyporu wody:

- zależy od stopnia wypełnienia porów w gruncie wodą
-jest mniejszy gdy grunt znajduje się poniżej zwierciadła wody gruntowej( wypór)

γ’ = γ – 9,81

4. Ciśnienie spływowe to:

- siła ciśnienia wody, wywierana na cząstki gruntowe

5. Co to jest naprężenie pierwotne w gruncie?

- naprężenie w gruncie od ciężaru wyżej leżących warstw

6. Dla tych samych warunków gruntowych jednost. parcie bierne jest większe od parcia
spoczynku ?

- tak

7. Dla tych samych warunków grunt. jedn. parcie czynne jest mniejsze od parcia
spoczynkowego ?

- tak

8. Dopuszczalne jest odrywanie podst. fundam. bezpośredni. od podłoża:

- nie;

tak – patrz norma pkt. 2.3.c)

9. Dreny pionowe:

- służą do rozproszenia nadmiernie wzbudzonego ciśnienia wody w porach gruntu, co
przyspiesza konsolidacje nawet o 90% w czasie kilku miesięcy

- igłofiltry, igłostudnie, studnie depresyjne, odwodnienie gruntu, najczęściej tymczasowe

10. Duża szczelność zamków jest zaletą brusów:
- stalowych, ale w późniejszym okresie

- drewnianych, moim zdaniem
11. Fundamenty pośrednie to:

- pale, studnie, kesony, to fundamenty przekazujące ob. na grunt nie tylko za pomocą
podstawy

12. Fundamenty bezpośrednie to:

- stopa, ława, ruszt, skrzynia, płyta

13. Gęstość zawiesiny bentonitowej, stos. w techn ścian szczelin wynosi:

- jest 10% - 15%większa od gęstości wody, wynosi ok. 1,15 g/cm

3

14. Głębokość posadowienia f. bezpośr. zależy od:

- głębokości przemarzania gruntu
- rodzaju budowli ( czy jest piwnica)
- od głębokości występowania warstwy nośnej
- od głębokości rozmycia gruntu
- posadowienie sąsiednich fundamentów
- poziom zwierciadła wody gruntowej

15. Grodzica oznacza el. ścianki szczeln. wykon:

- ze stali

16. Grubość płaszcza studni grawit. zwykle zależy od:

- rodzaju materiału (betonowe czy żelbetowe)
- średnicy zewnętrznej d = D

z

/10+(5-12)(beton);d=Dz/12+(5-12)(żelbet)

- też gruntu, w który zapuszczamy studnie, od parametru t – jedn. tarcia
17. Grubość ścian szczelinowych jest >=
- zależna do rodzaju materiału
- 0,4 m

2

18. Grunt bardzo spoisty zawiera:

- f

i

> 30%

no i przede wszystkim Ip>30%

19. Grunt w stanie luźnym to grunt dla którego:

- I

D

≤0,33

20. Grunt w stanie miękkoplast., to grunt dla którego:

- I

L

=(0,5:1,0))

21. Grunt zbrojony to wynalazek:

- inżyniera H. Vidala w latach sześćdziesiątych naszego stulecia. Zaproponował on
konstrukcję z gruntu zbrojonego jako rozwiązanie alternatywne do klasycznych konstrukcji
oporowych.

22. Grunty gruboziarniste to grunty zawier. więcej niż:

- d

90

>2mm

23. Grunty gruboziarniste to piasek gruby i średni?

( to drobnoziarniste)

- nie

24. Grunty gruboziarniste to pospółki i żwiry?

- tak

25. Grunty gruboziarniste to wietrzelina, rumosz, otoczaki?

(to kamieniste)

- nie

26. Grunty małospoiste to między innymi:

- grunty o I

P

=( 1%-10%)) ???

- f

i

od 2%-10%

- piasek gliniasty, pył piaszczysty, pył
27. Grunty nienośne to m. in

- grunty pochodzenia organicznego: torfy i namuły oraz grunty spoiste np. iły i gliny w stanie
miękkoplastycznym lub półpłynnym
Z wykładów:
- nasypy niekontrolowane
- gr. organiczne nieprzekonsolidowane w stanie płynnym lub miękkoplast.
- gr. nieskonsolidowane (gliny i iły) jeżeli I

L

>0,75

- gr. niespoisty (piasek, żwir, pospółka), jeżeli I

D

<0,20

28. Grunty niespoiste to gr. zaw. < niż 2%f pi

- tak

- nie, jedyne normowe kryterium to Ip<=1%
29. Grunty organ to grunty zaw. (wagowo) części organ więcej niż

- 2%

30. Grunty spoiste to grunty zaw > niż 2% fi

- tak

- nie, Ip musi być > od 1%
31. Hydrostat. parcia wody nie uwzględnia się w obl.

- murów oporowych ( ponieważ są systemy odwadniające)

32. Jednostką współ. technolog. jest Kpa

- nie

33. Kat. geotechn. obiektu budowl zależy od

- rodzaju konstrukcji
- złożoności warunków gruntowo-wodnych

34. Kąt tarcia i spójność wyznacza się w

- warunkach laboratoryjnych
- bez wstępnej konsolidacji

35. Kąt tarcia wew, zależy od

- uziarnienia

3

- wilgotności
- kształtu ziaren
- porowatości

36. Kesony zapuszcza się do głębokości

- do 35 m

37. Kolumny żwirowe są przyklł.

- wzmocnienia gruntu,
- są to geosyntetyki

38. Konsolid dyn to

- zmiana parametrów mechanicznych (ściśliwość ) gruntu wskutek bardzo intensywnego jego
ubijania lub
- intensywne zagęszczenie gruntów za pomocą bardzo ciężkich ubijaków (10-40 ton)

39. Konstrukcja skł. się z podłuż. elem. zagłęb (najczęść. ubitych) w grunt i ściśle do siebie
przyleg.

- ścianka szczelna

40. Krzywa ściśliwości określa zależność wys. próbki gr. w edometrze:

- od naprężeń gruncie

41. Kształt stopy fund zależy od

- obciążenia: kwadratowa – obciążenie osiowe,
prostokątna - -\\- mimośrodowe, siła pozioma
- osiowe i moment lub siła pozioma i moment =1(kwadrat)

42. Linie poślizgu układa się w gruncie pod kątem

-

α = 45-fi/2 względem większego naprężenia głównego

43. Ława fund. o dużym wym. B fund:

- to fundament wiotki

44. Max. pochyl. Skarpy zbudow z gruntu niespoistego wyn.

- chyba 1:1, bo większe nie może być
- jest zależny od kąta tarcia wewnętrznego

- max może być równe kątowi tarcia wewnętrznego
45. Masywne mury oporowe to kontr. podpier. grunt na wys.:

- do 8m

46. Metoda Felleniusa służy do

- wyznaczenia stateczności skarpy, bezp. pochylenia skarpy

47. Metoda Menarda to

- zagęszczanie ciężkimi ubijakami

48. Metoda obl. fund. palow. obc. siłą ukośną to

- metoda Culmana (równowagi sil w wieloboku sił)

49. Miarą ściśliwości gruntu jest

- moduły ściśliwości Mo i M
- współczynnik Poissona υ określa czy grunt jest ściśliwy czy nie

50. Mikrofale to pale o średni.

-

φ 10-20cm

51. Mimośród ob. stopy fund. można zlikwid.

- przez przesunięcie fundamentu wzgl. słupa
- zwiększenie wymiaru fundamentu w płaszczyźnie gdzie działa mimośród

52. Min. głeb. posad. stopy fund. wyn.

- 0,5m

53. Min. wysok. ławy fund. zależy od

- znalazłam wysokość ekonomiczna ławy h

1

= χ*(B-b) χ = tg

α

54. Min wys stopy fund. zależy od (stopa beton)

4

- znalazłam wysokość ekonomiczna stopy h

1

= χ*(L-d) d-wymiar mniejszy stopy

55. Możliwość przejmo. obciąż. pionow. jest zaletą brusów:

- żelbetowych (Ściankami szczelnymi nazywamy ściany złożone z podłużnych elementów
drewnianych stalowych lub żelbetowych zagłębianych najczęściej wbijanych w grunt, ściśle
jeden obok drugiego. Elementy te, pracujące w ścianie jaka płyty pionowe, poddawane
głównie siłom poziomym: parcia gruntu i wody, a niekiedy i obciążeniom pionowym,
nazywane są w polskiej literaturze fachowej „brusami" lub ,;balami"; elementy stalowe
ścianek nazywane są też grodzicami.)

56. Naprężenie pierw. gruncie zależy od

- ciężaru danej warstwy gruntu (gęstości obj.) i głębokości zagłębienia danej warstwy
(

σ

γz

=

γ*z)

57. Nielimitowana jest nośność pali

- wykonanych w gruncie?

58. Nośność pala w grupie może być

- różna??? W zależności od rodzaju obciążenia-mimośrodowe lub osiowe
- mniejsza lub równa nośności pojedynczego pala

59. Nośność pali drewn. można sprawdz. wzorami dyn:

-tak, ale z ograniczeniami
W

b

>2Wp

W

b

h

b

>15kNm

c

S

≤4mm (Wiłun str462)

60. Nośność pali formow. świdrem ciągłym (CFA) można sprawdz. wzorami dynam.

- chyba tak

- nie, to pale wiercone, nie wbijane
61. Nośność pali Franki można sprawd. wzorami dyn.

- tak (ale gdy pal połową swojej długości jest wbity w strefie gruntów niespoistych)

62. Nośność podłuż. fund. zleży od rodz., stanu, ciężaru, objęt. gruntu oraz

- wilgotności,

wymiarów fundamentu (jeśli mu chodzi o Qfnb)?

63. Nośność studni sprawdza się próbnym ob.

- NIE

64. Obciążenie próbne gruntu można wykonać

- poprzez obciążenie terenu przyszłej budowy odpowiednio wysokiego wału ziemnego lub
narzutu kamiennego ( wielkość obciążenia wstępnego oraz powierzchnię obciążenia obszaru
wyznacza się wykreślając granice stref aktywnych krzywych zanikania naprężeń zarówno dla
nasypu wstępnie obciążającego podłoże, jak dla projektowanej budowli)

- płytą sztywną, świdrem talerzowym, presjometrem
65. Obciążeniami próbnymi dla gr. 150 pali należy objąć

- jeśli liczba pali <100 pali to obciążamy próbnie 2 pale , jeśli pali jest więcej to na każde 100
pali dodatkowo 1 pal próbnie obciążony

- 3 pale(2 pali naa 100 pali +1 na kolejne rozpoczęte 100 pali)

- według mnie 2 pale (jeżeli ilość pali jest większa od 100 to na każde dodatkowe 100 pali 1
obciążenie) – nie jesteśmy pewne ale z Dobrosią stwierdziłyśmy, że chodzi o 2 pale
66. Obciążenie podł. nasyp. przeciąż. pozwala
- zmniejszyć osiadania

- na zagęszczenie słabych gruntów spoistych

67. Obliczeniowe wartości parametrów stosujemy w oblicz.
- I stanu granicznego

PALE
- q

(r)

- jednostkowa oblicz. wytrzymałość gruntu pod stopą pala

- t

(r)

- jednostkowa oblicz. wytrzymałość gruntu wzdłuż pobocznicy pala warstwy i

5

I STAN GRANICZNY
-

φ

u

(r)

obl. wartość kąta tarcia wewnętrznego

- c

u

(r)

obl. wartość spójności gruntu

- ς

B

– obliczeniowa średnia gęstość objętościowa gruntu zalegająca powyżej poziomu

posadowienia
- ς

D

– obliczeniowa średnia gęstość objętościowa gruntu zalegająca do głębokości równej B

68. Opory studni przy zapuszczu. studni zmniejsza się stosując

-(Wiłun str. 444) zawiesinę tiksotropową ponad odsadzką studni (należy wtedy przewidzieć
liny naciągowe)
- skrócenie wysokości dolnej pionowej części studni od noża do odsadzek
- rozbieżne ku dołowi ściany( utrudnia to pionowe prowadzenie studni)
WYKŁADY:
- wykonanie studni o ścianach zbieżnych
- wykonanie dolnego odcinka studni o poszerzonej grubości (10-20cm)
-wprowadzenie pomiędzy płaszcz studni a grunt cieczy smarującej – ciecz iłowa lub woda

69. Osiadanie fund. oblicza się uwzgl..

-wartości charakterystyczne i parametry geotechniczne
- (z książki Kostrzewskiego str 193) uwzględniając charakterystyczne wartości obciążeń
stałych i zmiennych długotrwałych, takich jak: ciężar własny gruntów podłoża, wybór i
ciśnienie spływowe wód gruntowych, zewnętrzne obciążenie podłoża rozpatrywanym
fundamentem także fundamentami sąsiednimi i innymi obciążeniami (np. hałdami gruntu)
oraz obciążenie spowodowane wykonaniem wykopów.

70. Pale CFA:

- Wykonywanie pali CFA (Continuous Flight Auger Piles) polega na wwiercaniu w grunt
ciągłego świdra ślimakowego (o specjalnej konstrukcji) do projektowanej rzędnej podstawy
pala. Podczas wkręcania świder rozpycha grunt na boki jak i częściowo wynosi go na
powierzchnię terenu. Po osiągnięciu projektowanej głębokości, przez rurę trzonu świdra
podaje się pod ciśnieniem mieszankę betonową jednocześnie podnosząc świder ku górze. Po
wypełnieniu w gruncie otworu betonem wibrując wkłada się zbrojenie w postaci kosza. Zalety
pali CTA: - większa o 20÷30% nośność w stosunku do tradycyjnych pali wierconych przy
tych samych warunkach gruntowych i parametrach geometrycznych, - szybkość
wykonywania pala, - eliminacja rurowania otworu bez stosowania zawiesiny bentonitowej, -
możliwość pokonania dużych oporów w gruncie przewarstwionym (żwiry, kamienie),
stosowanie we wszystkich rodzajach gruntów (sypkich i spoistych). Zastosowanie: - przy
wykonywaniu posadowienia obiektów na palach w gruncie metodą wiercenia - jako ściany
oporowe, ściany szczelne lub rdzenie wodoszczelne w budownictwie wodnym lub lądowym
Dane techniczne:- Średnice pali: 350 do długości 17m - Średnice pali: 400, 500, 600, 800mm
do długości 23 m

71. Pale dużych średnic to pale o średni.

- większej od 60cm

72. Pale dużych średnic to pale.

- wielowymiarowe
- CFA 50-120cm

73. Pale Franki można zrobić zbroj. sztywnym

- NIE

74. Pale odcinkowe to pale.

- gotowe
- MEGA z odcinków prefabrykowanych

75. Pale typu Franki są palami
-wbijanymi, formowanymi w gruncie

6

76. Pale wciskane to pale

-zelbetowe, drewniane
- MEGA

77. Pale wykonyw świdrem ciągłym (CFA) to pale

-wiercone

78. Pale wykon. w otworach wiertni. to pale

- to mikrofale (tak jest w Wiłunie str 467)
- Straussa,

Wolfaholza, CFA, Atlas

79. Pale zawiesz. większą część ociążenia przenoszą przez

- pobocznice U

p

, opór podłoża pod stopą jest bardzo mały (Us ≈0)

80. Palisady to

- ścianki szczelne wykonane z pali wierconych . Pale na siebie nachodzą i ściśle do siebie
przylegają.

81. Płaszczyzna poślizgu oddziela klin odłamu od obszaru

- nachylonego pod kątem 45+fi/2

82. Podłoże ekspan to podłoże

- które jest wrażliwe na wilgotność, kurczy się lub pęcznieje
- kryterium Skemptona i Damłowa pierwsze wykłady

83. Podł. budowl. to ta część podł. rozpozna. badan. geol.-inż. i geotech

-tak – NIE, chyba, bo dopiero z miąższości warstwy podł. budowlanego wynika program
badań geologicznych, ale ?

84. Podł. budowl. to ta część podł, w której zamykają się

mierzalne

wpł. od konstr. budowl.

- tak

85. Podł. grunt. rozpozna. wiercen. do głęb

- 30m,

min 5 max 35m?

86. Podst. cechy fiz. to
- wilgotność, gest objęt, gęstość właściwa – z badań laboratoryjnych, na ich podstawie inne
cechy fiz.

- stopień zagęszczenia I

D

dla gr.sypkich i st. plastyczności I

L

dla gr. spoistych

87. Porowatość to

- stosunek objętości porów zawartych w próbce gruntu do obj. próbki

s

d

s

n

ς

ς

ς

−

=

(gęstość właściwa – g. objętościowa gruntu)

88. Półki odciąż. w kontr. oporowych

- zmniejszają parcie czynne

89. Prakt. wymianę gruntów nienośnych w podł. dokonuje się do gł.
- 6m
90. Prawo Darcy

(prawo filtracji)

określa

- prędkość przepływu wody V = k · i [m/s], k – współ. filtracji, i – spadek hydrauliczny
- opisuje zjawisko przesączania się wody w porach gruntu dzięki sile ciężkości (dotyczy tylko
wody wolnej)
- zależność, że ilość wody przepływająca w jednostce czasu przez środowisko porowate jest
wprost proporcjonalne do spadku hydraulicznego, poprzecznego przekroju środowiska
filtrującego filtrującego współczynnika filtracji

91. Presjometr służy do polowego określenia

- modułu odkształcenia E
- modułu ściśliwości, a następnie określenia osiadania

92. Projektant zawsze zobowiązany jest do sprawdzenia
- ocena cech technicznych i warunków posadowienia obiektu, z tego wyn kat. geotechn.
obiektu

7

93. Projekt zawsze zobowiązany jest wykonać obliczenia

- nośności gruntu

94. Przełomy drogowe to wynik

- wysadzin

95. Przy ubijaniu pala żelbet zaczyna się rysow. głow. pala, a pal wykon. małe wpędy.

- należy zmienić pal na cięższy i zmniejszyć wysokość między wbijakiem a glowicą pala

96. Przy wbijaniu pali ciężar młota powinien być

- większy lub równy od ciężaru pala

97. Przyjmow z normy jedn. gran. opór gruntu wzdłuż pobocz. pola (t) określony jest dla
głębokości >=

5m

98. Rdzeń podst. stopy fund. określ. jest przez

- romb o wierzchołkach znajdujących się w odl. B/6 i L/6 od środka podstawy

- wymiary fundamentu
99. Rodzaj fund bezpośr. zależy od

- rodzaju obiektu budowlanego, jego przeznaczenia i wielkości obciążeń
- warunków gruntowo-wodnych
- war. techniczno-ekonomicznych

100. Rozkł. napręż. jednost. pod ławą fund. zależy od

- rodzaju obc. przekazywanego na fundament i od sztywności fundamentu. Sztywność jest
większa im stosunek h/b jest większy, zależy tez od materiału.

101. Rozpozna. geol-inż. ma na celu

- przeprowadzenie badań szczegółowych w terenie i w laboratorium
- wstępne rozpoznanie na podstawie dostępnej literatury geologicznej w terenie ( archiwum,
wywiad geologiczny) ( z wykładów z Jeżem)

102. Rozpoznanie geotechniczne obejmuje m. in.

- badania polowe „in situ”, zaliczamy tu: sondowanie dynamiczne i statyczne, badania
presjometryczne, odkrywki fundamentów, badania na poletkach doświadczalnych, badania
wodoprzepuszczalności gruntów, badania wód gruntowych i oddziaływania na konstrukcję.

103. Rumosz to grunt

- KAMIENISTY, rodzimy nieskalisty mineralny, o zawartości ziarn o średnicach większych
od 40mm stanowiących więcej niż 50%. Występuje poza miejscem wietrzenia skały
pierwotnej, lecz nie podlega procesom transportu i osadzania w wodzie, NIENOŚNY

104. Rura kontraktorowa służy do

- wprowadzania betonu,

105. Ruszt fund to fund stosow pod

- słupy

106. Siły poziome mogą być przejmowane przez pale pionowe

- tak (siły poziome o wartości P=3%ΣN

t

nośności wszystkich pali)

107. Skurcz gruntu zależy od

- konsystencji, wilgotności, stopnia plastyczności
- rodzaju minerałów iłowych, wilgotności,

108. Sonda wkręcana służy do oznacz.

- stopnia zagęszczenia gruntów sypkich??
- przestrzennego okonturowania gruntów słabych oraz oszacowania stopnia zagęszczenia
piasków (z wykładów z Jeżem)
- Id i IL

109. Sondow. dyn. pozwala wyzn.

- stan fiz.gruntu (stopień zagęszczenia i stopień plastyczności)

110. Sondow. i próbne ob. gruntu to badanie

- rozpoznanie geotechniczne warunków gruntowo wodnych??

8

111. Sondowanie wykonuje się

- co 40m dla zwartych budowli, a co 100 dla bud. liniowych
- w celu przedstawienia i interpretacji wyników badań geologicznych??

- w celu określenia stanu gruntów na rożnych głębokościach
112. Sondow. statyczne polega na

- badaniu oporu wciskania stożka i pobocznicy wzdłuż głębokości (sonda wciskana)
- pomiarze w sposób ciągły oporu wciskania stożka i oporu tarcia gruntu na powierzchni
bocznej tulei ciernej (z wykładów z Jeżem)

113. Sondow. statyczne pozwala określić
-

stopień zagęszczenia I

D

i st. plastyczności I

L

i parametry wytrzymałościowe

- rodzaju gruntu, stan fizyczny, parametry wytrzymałościowe, odkształcenia i
przepuszczalność gruntu ( z wykładów z Jeżem)

114. Spójność pozorna to cecha grunt.

- spoistych i niespoistych drobnoziarnistych. Przyczyną występowania spójności pozornej jest
obecność w gruncie wody włoskowatej.

115. Spójność to wytrzym. gruntu
- spoistych na ścinanie przy zerowym naprężeniu normalnym
116. Spójność jest wyrażona

- w kG/cm

2

lub kN/m

2

117. Stopa fundam. beton to fundam.

- bezpośredni

118. Studnia zasadn. przekaz. obc z konstr. na podł. przez

- powierzchnię dolną, podstawę

119. Studnie fund wykon się w otw. wierconych

- nie, w wykopie
- mi się wydaje, że się je zapuszcza pod własnym ciężarem

120. Sufozja to zjawisko

-usuwania się materiału skalnego pod powierzchnią ziemi wskutek działania wody,
powodujące tworzenie się podziemnych kanałów
- wypłukiwania cząstek skalnych, tworzenie się specyficznych form

121. Szerokość ławy fund zależy od

- rodzaju gruntu, obciążenia

122. Szer. ławy żelbet zależy od

- obciążenia

123. Ścianki kątowe to kontr. oporow. za którymi znajd się

- grunt zbrojony
- zasypka

124. Ściany szczelinowe wykonuje się

- na mokro i z prefabrykatów(?)

125. Ściśliwość to

- zdolność gruntów do zmniejszania swej objętości pod wpływem obciążenia

126. Tarcie ujemne może wyst.

- tylko na pobocznicy

- torfy, namuły, IL>=0,75; ID<=0,2; świeże nasypy, które ulegają osiadaniom
- przewidywane dodatkowe ob. naziomu, przy uwzględnianiu odwodnienia gruntu wokół pala
127. Techn. palow. zw. z dogęszcz. podł. to
- Franki

- najpierw wbijamy pale zewnętrzne w celu zagęszczenia podłoża, później pale wewnętrzne

128. Układ pali kozłow służy do przejęcia

- dużych sił poziomych

9

129. W obl. fund uwzg obciąż
- od sąsiednich fund, budowli, odciążenie spowodowane wykopem, dział wód gruntowych
parcia gruntu i ciśnienia spływowego wód gruntowych

- obliczeniowe
- ciężar gruntu nad fundamentem, obciążenie zewnętrzne i ciężar samego fundamentu

130. W trakcie zapuszcz. kesonu podł. powinno być odwodn.
- keson, zamknięta od góry skrzynia, od dołu otwarta, zapuszczanie zawsze na sucho i w
warunkach podwyzszonego ciśn. powietrza w komorze; tak podał Florkiewicz, ale też
dyktował: ciśn. wody na zewnątrz!! < od ciśnienia powietrza w komorze kesonu

- jeżeli głębokość zanurzenia kesonu jest większa niż 20 m

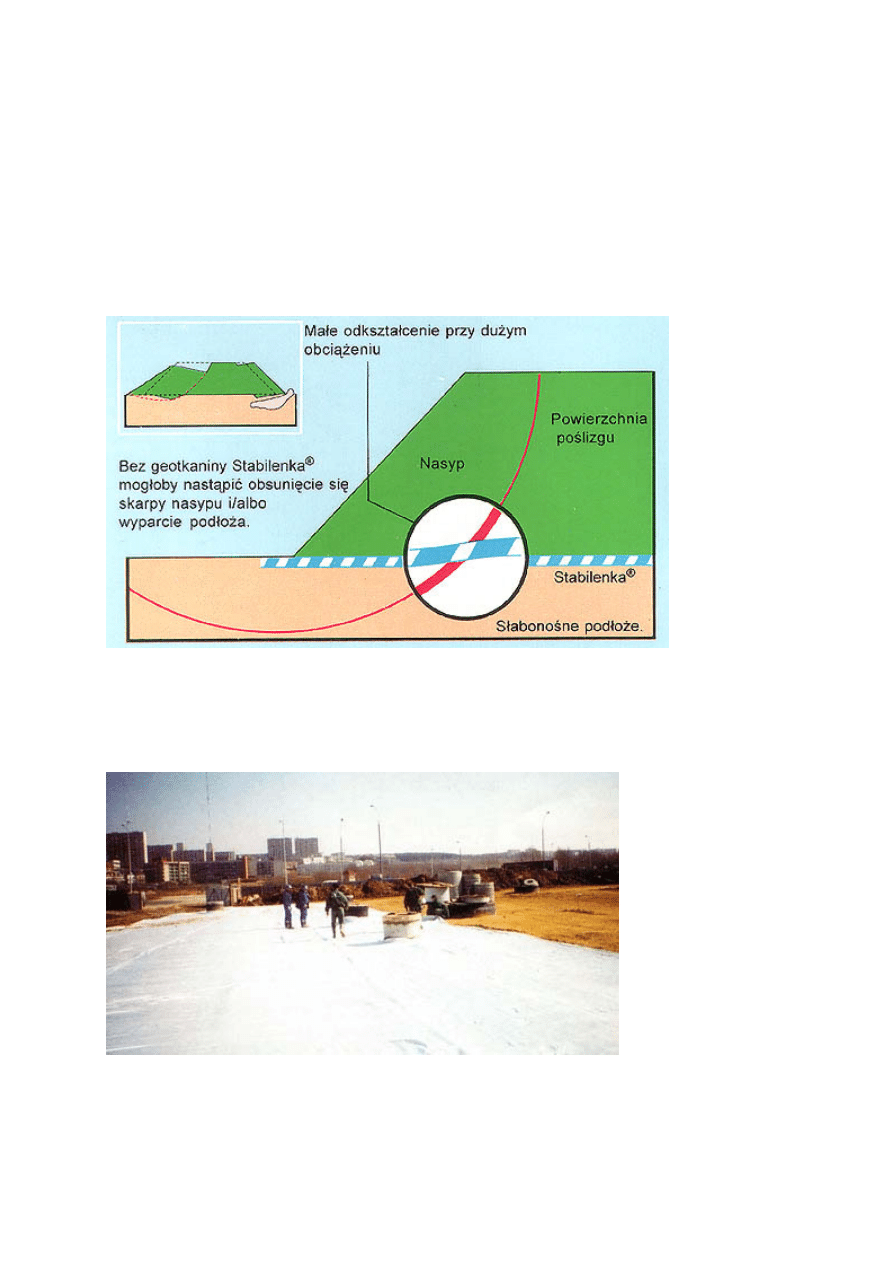

131. Warstwa gruntu zbroj. umieszcz. w podst. nasypu
- zwiększa wytrzymałość na rozciąganie
132. Wart. charakt. param geotech. to wart ustalona
- średnia z badań; z normy
- metody A, B, C patrz norma p.3.3.6
133. Wartość parcia czynnego zależy od
- rodzaju gruntu: c, fi, gamma oraz głębokości, ?przesunięcia ściany?
134. Wilgotność gruntu może wynosić

- od 0% do 1500%

135. Wilgotn. gruntu to

- stosunek masy wody zawartej w próbce gruntu do masy szkieletu gruntowego wyrażony w
procentach

136. Wilgotn. optym. to wilgotn. dla której

- grunt ubijany w sposób znormalizowany uzyskuje max. gęstość objetościową

137. Woda wolna to

- grawitacyjna, podlega sile ciężkości ma zdolność płynięcia, zapewnia większe przestrzenie
niekapilarne w gruncie

138. Wraz ze wzrost głeb wbicia ścianki szczel. ciśń. spływow. działa na dno wykopu
- maleje, gdyż droga przepływu jest większa
139. Współ. filtracji

k

określa

- zdolność gruntu do przepuszczania wody, przy spadku hydraulicznym =1 jest równy
prędkości przepływu wody

140. Współ korek. służący do wyznacz. st. gran. nośności fund. palow. zależy od

- ilości pali

141. Wymiany gruntów organ w podł. dokonuje się na

142. Wymiary płyty fund zależą od

- wymiarów budynku ??

143. Wymiary podst. fund jednozn. określają

- wskaźnik wytrzymałości, rdzeń przekroju

144. Wypadk. obciąż. stopy fund. może dział. poza rdzeniem podst fund

- tak patrz norma p.2.3.c

145. Wysadziny występuja w następujących gruntach

- do grupy C zaliczane są grunty wysadzinowe o kapilarności biernej większej od 1,3m. Są to
drobne piaski, piaski pylaste i próchnicze. Wysadzin nie ma natomiast w takich gruntach jak :
pospólki, żwiry oraz piaski gruboziarniste.
-U>=15 oraz (f pi + f i)>=3%
-U<5 oraz (f pi + f i)>=10% kryt. Cassagrandego

146. Wysokość ławy bet zależy od

- szerokości h/s = tgα

s

h

10

147. Wysokość podciąg kapilarnego zależy od

- głębokości przemarzania???
- uziarnienia gruntu
- struktury, tekstury
- temperatury wody

148. Wzory dynam służą do obl

???????????

- nośności pali
- pali wbijanych , drewniane
- stosowane gdy pal jest zagłębiony w ½ jego długości w gr. niespoistym

149. Wzor Boussinesg’a określa

- teoria rozkładu naprężeń w ciałach sprężystych
- jest to równanie ogólne filtracji lub ewolucji wys. hydraulicznej w strumieniu płaskim o
stałym naporze w każdym pionie

150. Wzór tg^2(45-fi/2) określa wart współ. Parcia

- czynnego

151. Z kat geotech ob. budowl wynika

- złożoność i charakter konstrukcji budowlanej oraz rodzaj warunków gruntowych
- zagrożenie bezpieczeństwa, wyn ze stopnia skomplikowania projektowanej konstrukcji, jej
fundam i oddziaływań oraz warunków geotechn, mająca wpływ na zaprogramowanie zakresu
i rodzaju badań geotechn. obliczeń projektowych i kontroli konstrukcji

152. Za murem oporowym może wyst. stan parcia

- czynnego

153. Zasieg oddział w głąb przy zagęszcz. dyn. zależy od

- masy urządzenia wbijającego wysokości jego podnoszenia

m

H

k

h

⋅

⋅

=

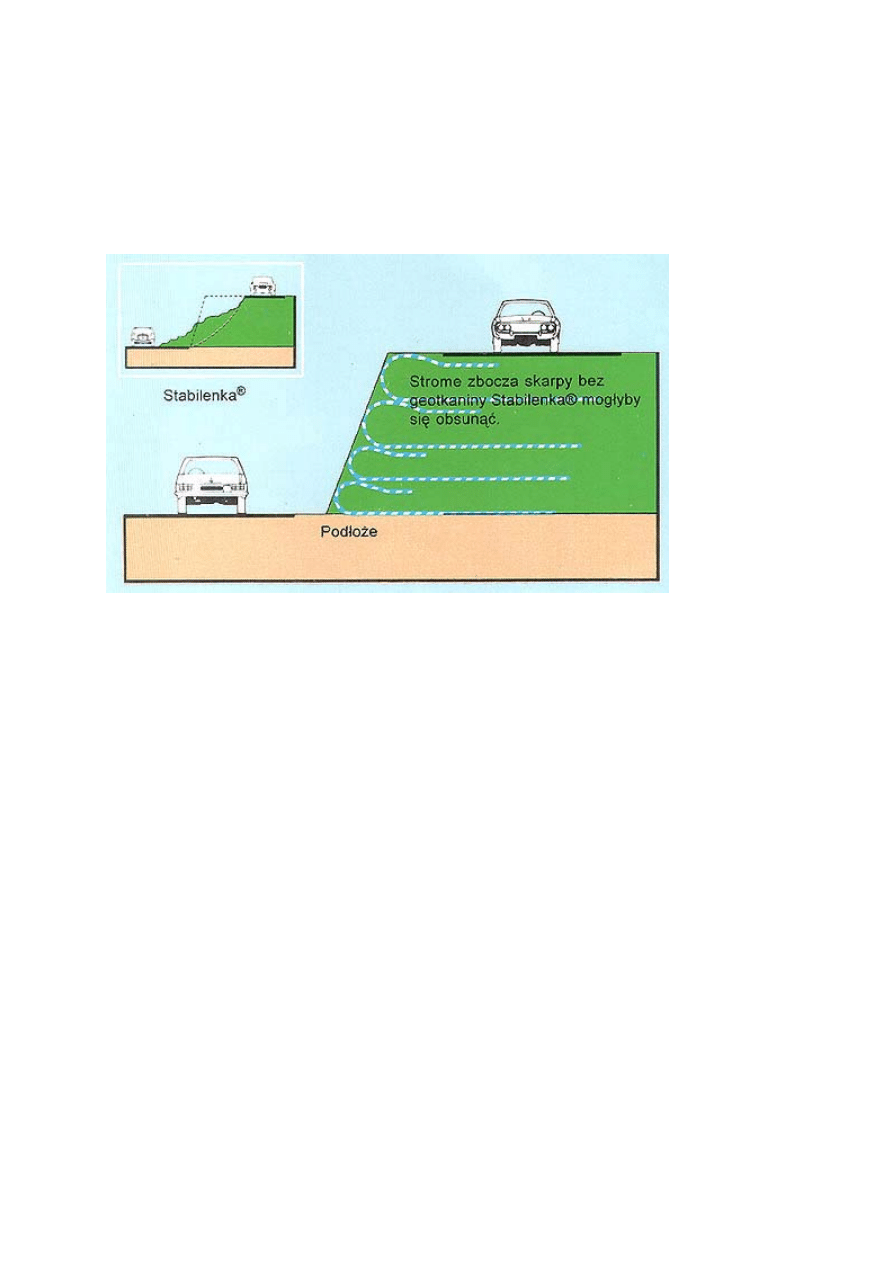

154. Zastosow. gruntu zbroj pozwala budow. nasypy o pochyl skarp

- dowolnym
- większej od kąta tarcia wewnętrznego

155. Zbroj. podłuż. płaszcza studn. obl .się na

- zbrojenie pionowe stosuje się po to by studnia się nie rozerwała

156. Zbroj sztywne pala to

a)pręty

b)dwuteownik

157. Zbroj

one

ścian. szczel. wprow. się w szczelinę

- przez wbijanie
- ja znalazłam, że przed zabetonowaniem

158. Zjaw. ekspan. w gruncie opisuje

- kryterium Daniowa, grunt pęczniejący to spełniający warunek w

L

– 1,3w > 0,11

- grunty objętościowo wrażliwe
- współ Skemptona A=Ip/f

i

>1

159. Zjaw. ekspan. skurczu i pęcznienie dot gruntów:

- głównie ily, gliny(spoiste)
- iłów (plioceńskich, mioceńskich, oligoceńskich), iłów i mułków zastoiskowych, glin
zwałowych – z wykładów z Jeżem
- duża zaw. montmorylonitu

160. Zwykle grunt zbroj to

- zbrojenie + dow. grunt

11

FUNDAMENTY POŚREDNIE

Fundamenty głębokie stosujemy w przypadkach, gdy nośna warstwa gruntu położona jest na
głębokości kilku lub kilkunastu metrów, albo gdy w ogóle grunt jest zbyt słaby na bezpośrednie oparcie
na nim fundamentów. Rozróżniamy fundamenty podparte, tzn. sięgające nośnej warstwy gruntu i
zawieszone w słabym gruncie, utrzymujące się dzięki tarciu gruntu o ścianki boczne fundamentu.
Fundamenty odparte nazywamy też słupowymi, gdyż budynek ustawiamy na rzędach słupów opartych
na nośnej warstwie gruntu. Z fundamentów tego rodzaju najczęściej są stosowane studnie, pale i
kesony.

Pale wykonuje się z drewna lub żelbetu. Pale drewniane są wbijane w grunt, zaś żelbetowe wbijane
lub betonowane w wywierconym otworze. W gruntach mogą nie sięgać warstwy nośnej, gdyż
przenoszą obciążenie dzięki, samemu tarciu powierzchni bacznej pala o grunt. Na głowicach pali,
podobnie jak studni, formuje się betonową lub żelbetową ławę pod ścianę ciągłą względnie stopę, gdy
pale podpierają słup szkieletu.

Fundament na studniach składa się szeregu studni murowanych, betonowych lub żelbetowych,
zapuszczonych aż do poziomu warstwy nośnej i napełnionych piaskiem, kamieniami lub betonem oraz
ławy położonej na głowicach studzien, stanowiącej bezpośrednie oparcie dla ścian budynku.

Kesonem nazywamy skrzynię bez dna, z której za pomocą sprężonego powietrza usuwa się wodę,
gdyż fundamenty na kesonach stosuje się w gruntach silnie nawodnionych. Oraz do posadowienia
budowli na dnie rzek i jezior, jak np. filary mostowych.

KESONY

Fundament kesonowy przedstawia sobą masywny blok muru bezpośrednio posadowiony w gruncie.
Keson jest szczelną skrzynią bez dna przykrytą stropem. Pod jej osłoną wykonuje się fundamenty
w gruntach nawodnionych lub na terenach pokrytych wodą. Do komory roboczej kesonu
doprowadza się sprężone powietrze, które wypiera z niej wodę i umożliwia wykonanie robót na
sucho. Komunikacja z komorą roboczą odbywa się przez rury szybowe przechodzące przez strop
kesonu. Zakończane są one śluzami, które umożliwiają przejście z ciśnienia atmosferycznego do
roboczego panującego w kesonie. Ciśnienie robocze wewnątrz kesonu odpowiada ciśnieniu
hydrostatycznemu słupa wody o wysokości równej zagłębieniu dolnej krawędzi kesonu od poziomu
wody. Za pomocą kesonu można albo zagłębiać fundament w grunt, albo też pod jego osłoną
wykonać w wodzie mur fundamentowy. Kesony używane do zagłębienia fundamentów nazywane są
kesonami fundamentowymi albo potocznie po prostu kesonami, a stosowane do osłony
wykonywanych budowli kesonami dzwonami. Przy budowie fundamentu kesonowego mur
fundamentowy wykonuje się na stropie kesonu. Zagłębia się on w grunt w miarę podkopywania ścian
w komorze roboczej. Przez cały czas pogłębiania poziom muru utrzymuje się powyżej poziomu wody.
Aby uchronić świeży mur przed rozerwaniem się wskutek zatarcia się w gruncie podczas opuszczania,
wykonuje się go w płaszczu ochronnym, który ustawia się na krawędziach stropu kesonu. Po
zagłębieniu kesonu do właściwego poziomu zabetonowuje się komorę roboczą, zdejmuje rury
szybowe i zapełnia betonem pozostałe po nich otwory w murze fundamentowym. Wykonywanie
kesonów odbywać się może wprost z lądu, gdy teren jest suchy, lub ze sztucznych wysepek, gdy
głębokość wody nie przekracza kilku metrów. Przy większej głębokości wody kesony opuszcza się na
dno rzeki na łańcuchach z rusztowań stałych lub pływających albo bez ich pomocy, jak w przypadku
kesonów pływających swobodnie opuszczanych na dno rzeki.

Kesonowy sposób wykonania fundamentów jest jednym z najbardziej pewnych sposobów
fundamentowania, zapewniającym wysoką jakość robót oraz szybkość ich wykonania.

12

Do zalet tego sposobu fundamentowania należy zaliczyć:
a. Możliwość głębokiego posadowienia fundamentów w gruntach nawadnianych oraz na terenach
pokrytych wodą.
b. Pewność posadowienia, istnieje tu bowiem możliwość sprawdzenia gruntu w poziomie
posadowienia fundamentu. Zapewnione jest również należyte wykonanie podstawy fundamentu.
c. Możliwość korygowania głębokości fundamentów w czasie ich wykonania. Istnieje bowiem zawsze
możliwość większego zagłębienia fundamentu, gdy na projektowanym poziomie posadowienia natrafi
się na nieodpowiedni grunt. I odwrotnie, gdy napotka się wcześniej dostatecznie pewne warstwy
gruntu, wówczas można zmniejszyć głębokość posadowienia fundamentu.
d. Nieznaczne naruszenie struktury naturalnej gruntu w czasie zagłębiania kesonu. Pozwala to na
wykonywanie fundamentów w bezpośrednim sąsiedztwie istniejących budowli bez obawy ich
osiadania.
e. Możliwość głębienia fundamentów w gruntach zawierających przeszkody, jak stare fundamenty,
kloce drzew, skaliste przewarstwienia, kamienie itp.
f. Wszystkie roboty przy budowie fundamentów na kesonach wykonywane są w warunkach
umożliwiających osiągnięcie dobrej ich jakości i pozwalających na roztoczenie bezpośredniej kontroli.

Do wad kesonowej metody fundamentowania należą:
a. Szkodliwy wpływ wysokiego ciśnienia na organizm ludzki, co daje się już odczuć przy nadciśnieniu
powyżej 1,3 atmosfer. Organizm ludzki może jednak znieść bez większych zaburzeń nadciśnienie
dochodzące do 3÷3, 5 atmosfer. Pod wpływem sprężonego powietrza występują zaburzenia w
funkcjonowaniu organizmu, które mogą spowodować różne schorzenia nazywane ogólnie chorobami
kesonowymi. Wywołane są one przesz szkodliwe działanie azotu na organizm ludzki. Choroby
kesonowe mają wiele odmian; od najlżejszych niedyspozycji do bardzo poważnych i ciężkich porażeń
organizmu. Zależy to od odporności organizmu, wielkości nadciśnienia; czasu przebywania pod
sprężonym powietrzem oraz szybkości dekompresji. Dla ochrony więc zdrowia pracujących ogranicza
się wielkość nadciśnienia w kesonie oraz czas pracy pod sprężanym powietrzem i ustala się
minimalny czas na wyjście z kesonu. Według polskich przepisów kesonowych, wielkość ciśnienia w
kesonie nie może przekraczać 4 atmosfer, a czas przebywania pod sprężonym powietrzem
ograniczony jest do 2÷7 godzin na dobę w zależności od panującego w kesonie ciśnienia. Czas
dekompresji ustalony tam został na 5÷60 minut w zależności od wielkości nadciśnienia, a czas
kompresji 3÷12 minut. Należy jednak mieć na uwadze to; że szkodliwe dla zdrowia skutki występują
zazwyczaj przy wyższych ciśnieniach, które przy stosowanych w naszych warunkach głębokościach
posadowienia fundamentów występują dość rzadko i przez krótki okres w końcowej fazie głębienia
kesonu. b. Duże koszty związane z instalacją urządzeń i urządzeniem budowy. Przy większej jednak
liczbie kesonów i głębszym ich posadowieniu koszty te w coraz mniejszym stopniu wpływają na koszt
jednostkowy robót. Za najbardziej korzystną głębokość posadowienia kesonów uważa się 15÷25 m.

STUDNIE

Posadowienie obiektów budowlanych na studniach opuszczanych jest sposobem fundamentowania
stosowanym od kilkuset lat. Użyteczny jest on w przypadkach posadowienia obiektów o znacznych
obciążeniach pionowych skupionych w warunkach gruntowych i wodnych, które sprzyjają
zastosowaniu mechanizacji robót. Fundamentowanie za pomocą studni opuszczanych jest sposobem
posadowienia głębokiego bezpośredniego: obciążenia przekazywane są na grunt przez dolną
powierzchnię, wypełnionej zwykle betonem. Zastosowanie studni opuszczanych może być
racjonalnym i właściwym sposobem fundamentowania w następujących przypadkach.
1. Duże obciążenie należy przenieść na strop nośnej warstwy gruntu, zalegającej na stosunkowo
niedużej głębokości pad gruntami nienośnymi łatwo upłynniającymi się. Osiągnięcie warstwy nośnej
za pomocą studni opuszczanej może być rozwiązaniem najtańszym.

13

2. Budowlę należy posadowić na drobnoziarnistych gruntach niespoistych: wykonanie odwodnienia za
pomocą pompowania jest niepożądane, a zejście z fundamentem w głąb gruntu konieczne.
Wykonanie otwartego wykopu może nastręczyć duże trudności; natomiast wykonanie studni może być
zupełnie łatwe.
3. Warunki miejscowe wymagają mocnego i szczelnego rozparcia wykopu budowlanego. Zamiast
wykonywania czasowej obudowy i rozparć wykopu można opuścić studnię i wykonać bezpiecznie
wykop. Studnia pozostanie jako stała część obiektu.
4. Budowlę trzeba posadowić pod wodą i to na takiej głębokości, na której nie jest możliwe stosowanie
robót kesonowych, a wykonanie długich pali kłopotliwe. W takich warunkach studnia może być
rozwiązaniem jedynym.
Studnie opuszczane znajdują zastosowanie nie tylko jako fundamenty, ale także jaka obiekty
budownictwa podziemnego, takie jak: podziemne pompownie, urządzenia oczyszczalni ścieków, a
nawet parkingi i garaże, szyby górnicze i szyby do budowy kolei podziemnych. Pojęcie studnie
opuszczane zawiera w sobie zarówno określenie rodzaju konstrukcji podziemnej, jak też sposobu jej
wykonania. W pewnych przypadkach studni opuszczanych nie należy stasować, a mianowicie: - gdy w
gruncie na pewnej głębokości pod zwierciadłem wody napotyka się znaczniejsze przeszkody (głazy,
kłody drewna, przekładki trudno urabialne gruntów); wtedy trzeba się uciekać do różnych sposobów
pomocniczych, które nie zawsze mogą być skuteczne, - w pobliżu istniejących budowli wrażliwych na
osiadanie, ponieważ trudno jest całkowicie uniknąć powodowania odkształceń terenu; w takich
warunkach roboty wymagają stosowania specjalnej ostrożności i środków technicznych. Należy
podkreślić, że opuszczanie studni nie jest tak proste, jakby się wydawało, i wymaga odpowiedniego
sprzętu i doświadczonego personelu. Podstawowa zaletą studni opuszczanych jest to, że roboty
konstrukcyjne związane z wykonaniem obudowy studni odbywają się na powierzchni terenu. Gotową
obudowę pogrąża się w grunt. Roboty ziemne wykonywane są w sposób zmechanizowany. Ilość robót
konstrukcyjnych i ziemnych jest ograniczona do minimum.

WYMIANA GRUNTÓW

W podłożu słabym, nie nadającym się do mechanicznego bądź chemicznego wzmocnienia, stosuje się
wymianę gruntu. Dotyczy to gruntów pochodzenia organicznego (torfów i namułów), spoistych (iłów i
glin w stanie miękkoplastycznym lub płynnym) oraz piasków pylastych nasyconych wodą,
przechodzących pod obciążeniem w stan płynny. Warstwy gruntu słabego zastępuje się warstwą
dobrze zagęszczonego piasku lub żwiru. Wymiana gruntu jest ekonomicznie uzasadniona, gdy
warstwa słaba ma nieznaczną miąższość lub gdy woda gruntowa zalega głęboko. Wymiana
gruntu jest wskazana przy wznoszeniu budowli na tarasach nadzalewowych, szczególnie w górnych
odcinkach dolin rzecznych.

Ten klasyczny sposób wzmocnienia słabego podłoża zastosowano podczas prac budowlanych na
terenie Rafinerii Gdańskiej. Na powierzchni około 350 ha usunięto wierzchnią warstwę ziemi roślinnej
oraz przypowierzchniowe soczewki namułów i torfów (lokalnie dochodzące do głębokości 3,0÷4,0 m) i
zastąpiono je pospółką lub drobnym piaskiem, czerpanym w trakcie regulacji dna Martwej Wisły.
Ogółem usunięto 200000 m

3

ziemi roślinnej i 50 000 m

3

gruntów organicznych. Do wyrównania i

podniesienia poziomu terenu użyto około 1500 000 m

3

piasku, który rozścielono równomiernie w

warstwie średniej grubości 1,0 m i zagęszczono mechanicznie walcami i zagęszczarkami.

14

Zbrojenie gruntu geotkaniną Stabilenka®

Jeżeli pomiędzy dwie warstwy gruntu, wbudowana zostanie wytrzymała na rozciąganie
geotkanina powstanie w ten sposób kompozyt o udoskonalonych właściwościach
mechanicznych. Geotkanina. ze względu na swoją zdolność przejmowania sił rozciągających,
działa przy tym jako zbrojenie. Stabilenka®, jako tkanina z wysoko modułowego poliestru o
dużej wytrzymałości na rozciąganie. już przy niewielkich wydłużeniach, przejmuje na siebie
wysokie siły rozciągające i z tego względu nadaje się do wielu zastosowań, w których
wymagane są małe dopuszczalne odkształcenia

Bez geotkaniny Stabilenka® mogłoby nastąpić obsunięcie skarpy nasypu i/albo wyparcie
podłoża. Nasypy z geotkaniną Stabilenka® pozostają stabilne. Szczegół rysunku przedstawia
odkształcenie tkaniny w fazie początkowej.

Wzmocnienie gruntu pod budowę parkingu dla Hipermarketu w Olsztynie
- Stabilenka 120/120
Rozwiązanie projektowe - Geoprojekt Poznań

15

Nasypy na słabonośnym podłożu

Przy budowie nasypów na słabonośnym podłaź u jak

torf, glina, albo iły powstaje niebezpieczeństwo. że przy zbyt szybkim postępie budowy,
zostanie przekroczona wytrzymałość podłoża na ścinanie. Przez ułożenie geotkaniny
Stabilenka® pomiędzy podłożem a nasypem, nośność podłoża wzrasta. Stabilenka®
zapewnia w ten sposób zewnętrzną stateczność nasypu, aż do czasu gdy zakończy się
konsolidacja podłoża i osiągnięta zostanie wystarczająca wytrzymałość gruntu na ścinanie.

Z geotkaniną Stabilenka® ziemne konstrukcje oporowe dają się łatwo zbudować

- Gdy skarpa musi być wzniesiona pod większym kątem niż pozwala na to wytrzymałość na ścinanie
gruntu, warto zastosować uzbrojenie nasypu geotekstyliami. Ta technologia umożliwia budowanie
wysokich nasypów o stromych, prawie pionowych zboczach.

Zastosowanie
. wzmacnianie - umacnianie skarp i zboczy; umacnianie brzegów rzek i zbiorników wodnych;
podwyższenie nośności konstrukcji zapór, dróg, lotnisk; podnoszenie nośności podłoża,
. stabilizacja - zapobieganie ruchowi (ślizganiu i osuwaniu się) skarp i zboczy na skutek
przekroczenia obciążeń granicznych; zapobieganie ich erozji i spękaniom; zapewnienie
stabilności podłoża pod torami, rurociągami itp.;
. separacja - rozdzielenie dwóch . filtracja i drenaż - oddzielenie wody od cząstek stałych, a
następnie jej usunięcie przez filtry i okładziny włókiennicze; wentylacja i usuwanie
produktów rozkładu biologicznego i chemicznego to jest: dwutlenku węgla, węglowodorów i
innych; zabezpieczanie przed zamuleniem i zmniejszeniem efektywności instalacji
drenażowej; wykonywanie drenażu bezrurowego;
. zabezpieczenia - amortyzacja wstrząsów i ochrona membran przed przebiciem lub
rozerwaniem (np. przez ostre kamienie); powłoka ochronna dla folii uszczelniających,
paroizolacji, na przykład w konstrukcjach dachowych (tzw. zielone dachy); gwarancja
elastyczności barier przeciwwilgociowych (zaimpregnowane powinny być wtedy polimerami
lub mineralnymi materiałami uszczelniającymi np. gliną bentonitową).
