ZAWORY BEZPIECZEŃSTWA - 01. KOŁNIERZOWE

PEŁNOSKOKOWE KĄTOWE SPRĘŻYNOWE Z

USZCZENIENIEM TWARDYM

nr katalogowy:

6301

rodzaj wykonania:

P - wykonanie podstawowe

PN:

16

temperatura:

-10 : +300*

inne wykonania:

6301 P - wykonanie podstawowe
6301 G - wykonanie gazoszczelne
6301 WM - wykonanie morskie
6301 WM G - wykonanie morskie gazoszczelne

Wykaz stosowanych materiałów

l.p.

nazwa detalu

materiał

opis

1.

Kadłub

EN-GJL-250

2.

Siedlisko

X39CrMo17-1

3.

Grzyb

X39CrMo17-1

4.

Dzwon

EN-GJS-400-15

5.

Kołpak

EN-GJL-250

6.

Trzpień

X20Cr13

Dla wykonania morskiego (WM) trzpień z materiału X17CrNi16-2

7.

Kaptur

EN-GJS-400-15

8.

Sprężyna

51CrV4

Sprężyny o średnicy drutu do Φ6 z drutu patentowanego B1

Wymiary gabarytowe

wielkości DN

siedlisko

przelot

siedlisko

przekrój

kołnierz wlotowy

kołnierz wylotowy

wlot

wylot

dł. budowy

wys.

budowy

ciśnienie otwarcia sześć. masa

ca.

d1 x d2

d0

A

Dz

Dp

Do

F

I

D

Dz

Dp

Do

F

I

D

G

a

G1

b

S1

S2

H

Pomin

Pomax

mm

mm mm2

mm

mm

cal

mm

cal

mm

mm

bar

kg

20x32

16

201

105

75

58

2

4

14

140

100

78

2

4

18

-

-

-

-

85

95

345

0,45

16*

-

7,5

25x40

20

314

115

85

68

2

4

14

150

110

88

3

4

18

-

-

-

-

95

105

395

0,45

16*

-

9

32x50

25

491

140

100

78

2

4

18

165

125

102

3

4

18

-

-

-

-

100

110

420

0,45

16*

-

13

40x65

32

804

150

110

88

3

4

18

185

145

122

3

4

18

-

-

-

-

115

130

495

0,45

16*

-

19

50x80

40

1257 165

125

102

3

4

18

200

160

138

3

8

18

-

-

-

-

125

145

550

0,45

16*

-

25

65x100

50

1964 185

145

122

3

4

18

220

180

158

3

8

18

-

-

-

-

140

150

660

0,45

16*

-

37

80x125

63

3117 200

160

138

3

8

18

250

210

188

3

8

18

-

-

-

-

155

170

710

0,45

16*

-

52

100x150

77

4657 220

180

158

3

8

18

285

240

212

3

8

22

-

-

-

-

175

180

810

0,45

16*

-

77

125x200

93

6793 250

210

188

3

8

18

340

295

268

3

8

22

-

-

-

-

215

220

860

0,45

12,5*

-

90

150x250

110 9503 285

240

212

3

8

22

395

350

320

3

12

22

-

-

-

-

225

245 1000

0,45

10

-

140

Data sporządzenia: 03.06.2006

Numer strony / wszystkich: 1/4

Adres: ul. Raciborska 8, 40-954 Katowice, POLSKA
Tel:(+48 32) 251 64 14, Fax:(+48 32) 251 64 11
E-mail:

[e-mail]

* Dla kotłów parowych obowiązują ograniczenia wg WUDT-UC-WO-M tj. max 200oC oraz 10 bar

W przypadku tworzenia się kondensatu, w najnizszym miejscu instalacji wydmuchowej należy przewidzieć
odwodnienie. Odwodnienie w kadłubie zaworu wykonuje się tylko na życzenie zamawiającego.

Posiadają znak CE 0045 wydany przez:

Czynniki:
Pary, gazy, ciecze (wykonanie oznaczone literą C) nie reagujące z materiałami konstrukcyjnymi.
Wykonania niestandardowe:
1. Przyłącze inne niż standardowe - o ile pozwoli na to korpus zaworu.
2. Wykonanie z indukcyjnym czujnikiem zbliżeniowym - sygnalizacja momentu otwarcia zaworu bezpieczeństwa
Kompletacje:
1. Kołnierze.
2. Elementy złączne: śruby, nakrętki, podkładki.
3. Uszczelki.
Dokumentacja standardowa:
1. Świadectwo Kontroli Jakości.
2. Poświadczenie zgodności.
3. Dokumentacja Techniczno Ruchowa.
Dane do zamówienia:
1. Nazwa i nr katalogowy oraz symbol wykonania.
2. Średnica nominalna DN w mm.
3. Ciśnienie początku otwarcia w barach.
4. Temperatura pracy w C.
5. Czynnik i jego stan skupienia.
6. Dane dotyczące wykonań innych niż standardowe.
7. Dane dotyczące kompletacji.
8. Normy przyłączy inne niż standardowe.
9. Odbiory techniczne inne niż standardowe.
10. Dokumentacja inna niż standardowa.

W przypadku zamawiania wyrobów niestandowych lub kompletacji ceny zaoferuje Dział Obsługi Klienta.

Data sporządzenia: 03.06.2006

Numer strony / wszystkich: 2/4

Adres: ul. Raciborska 8, 40-954 Katowice, POLSKA
Tel:(+48 32) 251 64 14, Fax:(+48 32) 251 64 11
E-mail:

[e-mail]

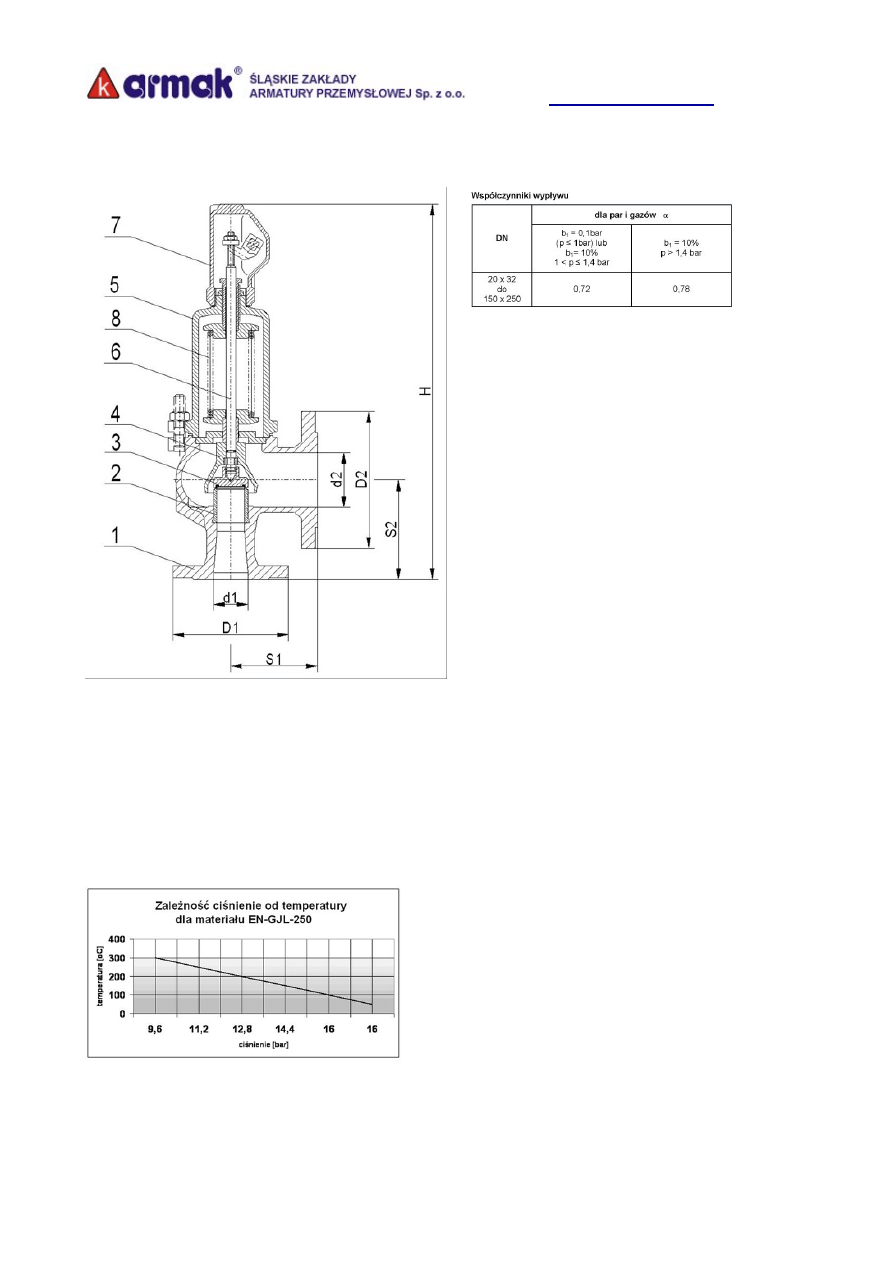

Rysunek techniczny

Zależność ciśnienia od temperatury

Data sporządzenia: 03.06.2006

Numer strony / wszystkich: 3/4

Adres: ul. Raciborska 8, 40-954 Katowice, POLSKA
Tel:(+48 32) 251 64 14, Fax:(+48 32) 251 64 11
E-mail:

[e-mail]

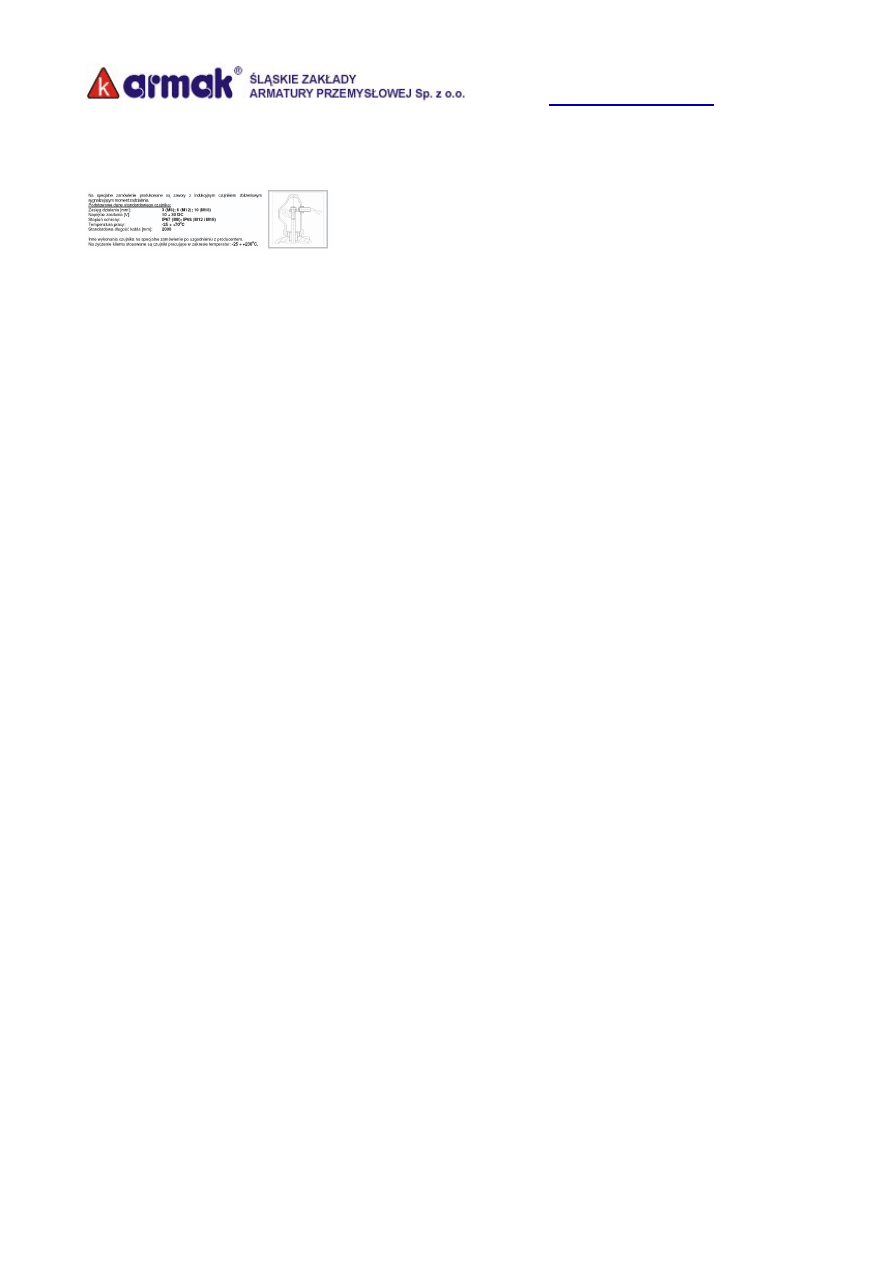

Wykonanie z czujnikiem sygnalizującym zadziałanie zaworu
