Grafika komputerowa i techniki multimedialne
MONITORY
Grafika komputerowa i techniki multimedialne
Monitory CRT (Cathode Ray Tube)
Luminofor
– pokrywa wewnętrzną część
ekranu, trzema warstwami w taki
sposób, iż
ekran pokryty jest pojedynczymi triadami
RGB,
składającymi się z leżących obok
siebie trzech mikroskopijnej
wielkości plamek
R, G i B, (po jednej z
każdej warstwy).
Wiązka z pojedynczego działa elektronowego
(np. Red) pada na
odpowiadającą jej plamkę
(Red), itp.
Grafika komputerowa i techniki multimedialne
Monitory CRT (Cathode Ray Tube)
Rodzaje maski
• Delta
• Trinitron
• CromaClear
Grafika komputerowa i techniki multimedialne
Monitory CRT (Cathode Ray Tube)
2013-01-09
2
Grafika komputerowa i techniki multimedialne
Monitory CRT (Cathode Ray Tube)
Grafika komputerowa i techniki multimedialne
Monitory CRT (Cathode Ray Tube)
Najważniejsze parametry monitorów
-
rozmiary ekranu (przekątna w calach)
- plamka decyduje o rozmiarach najmniejszych detali jakie
monitor jest w stanie wyświetlić
(0,28 mm - 21 calowe; 0,25 mm - 15 calowe)
-
rozdzielczość – liczba pikseli w pionie i w poziomie
-
pionowa częstotliwość odchylania (częstotliwość odświeżania [Hz]
ok. 50-
120 obrazów/sek.)
-
pozioma częstotliwość odchylania: liczba linii kreślonych przez strumień
elektronów w ciągu sekundy, 15-97kHz.
np. przy 70 obrazach/sekundę i 480 linii częstość 70x480=33600 Hz, ok. 35 kHz.
- Pasmo -
zwykle 110 ~ 250 MHz, im większe tym lepiej.
Maksymalna częstotliwość sygnału wejściowego akceptowana przez monitor,
równa iloczynowi rozdzielczości pionowej i poziomej oraz częstotliwości odświeżania ekranu
(otrzymaną wartość należy zwiększyć o 5% - czas powrotu wiązki elektronów).
Grafika komputerowa i techniki multimedialne
Philips 109S40
Grafika komputerowa i techniki multimedialne
Monitory LCD (Liquid Crystal Display)
2013-01-09
3
Grafika komputerowa i techniki multimedialne
Monitory LCD (Liquid Crystal Display)
Grafika komputerowa i techniki multimedialne
Monitory LCD (Liquid Crystal Display)
Budowa panelu LCD
filtr polaryzacyjny
szkło
elektrody
ciekłe kryształy
filtry RGB
Grafika komputerowa i techniki multimedialne
Przekrój ekranu monitora LCD
Cecha charakterystyczna ciekłych
kryształów - skręcanie płaszczyzny
polaryzacji przepuszczanego światła
skręcenie płaszczyzny polaryzacji o 90
stopni -
układ jest optycznie
przezroczysty.
Kąt skręcenia płaszczyzny polaryzacji
przepływającego światła maleje wraz ze
wzrostem natężenia pola elektrycznego
(element staje się coraz mniej
przezroczysty)
Grafika komputerowa i techniki multimedialne
http://www.youtube.com
2013-01-09
4
Grafika komputerowa i techniki multimedialne
Monitory LCD (Liquid Crystal Display)
Fragmenty matrycy ciekłokrystalicznej - budowa pikseli.
Grafika komputerowa i techniki multimedialne
Monitory LCD (Liquid Crystal Display)
Matryce pasywne i aktywne
Matryce pasywne
– ładunki elektryczne „rozpływają” się na boki
wpływając na położenie kryształów sąsiednich, czego efektem są
smugi i cienie ciągnące się za przedstawionymi na ekranie obiektami
Matryce aktywne (TFT
– Thin Film Transistor) – „rozpływaniu”
zapobiegają tranzystory przechowujące odpowiednie napięcie tylko dla
jednej komórki.
rozdzielczość – 1024x768 – 2 359 296 tranzystorów
1280x1024
– 3 932 160 tranzystorów
Grafika komputerowa i techniki multimedialne
Monitory LCD (Liquid Crystal Display)
- Element obrazu (piksel)
– warstewka ciekłego kryształu pomiędzy
dwoma filtrami polaryzacyjnymi
-
Ciekłe kryształy przewodzą światło w jednym kierunku
- Pole elektromagnetyczne powoduje przewidywane pozycjonowanie
ciekłych kryształów – element staje się mniej lub bardziej
przezroczysty
-
Źródło światła – podświetla całą powierzchnię ekranu
-
Filtry barwne umożliwiają nadanie poszczególnym elementom barw
podstawowych RGB
Grafika komputerowa i techniki multimedialne
Monitory LCD (Liquid Crystal Display)
Wolny czas odpowiedzi powoduje
smużenie obrazu
Krótki (szybki) czas odpowiedzi
Czas reakcji (odpowiedzi) -
suma czasów zapalania i gaszenia piksela.
Według ISO czas przejścia czarny-biały-czarny.
W praktyce czas reakcji zależy od czasu przejścia kolorów od pierwotnego do
końcowego (czas przejścia najwolniejszego z subpikseli, których kombinacje
tworzą poszczególne barwy)
2013-01-09
5
Grafika komputerowa i techniki multimedialne
http://monitortest.blogspot.com
/
Opóźnienie wejścia (input lag, efekt opóźnienia) – zjawisko polegające na
opóźnieniu wyświetlanego obrazu w stosunku do sygnału sterującego obrazem.
Grafika komputerowa i techniki multimedialne
Monitory LCD (Liquid Crystal Display)
Rodzaje matryc LCD
TN - Twisted Nematic
najczęściej stosowana w
popularnych modelach o przekątnych obrazu – 15-19 cali.
Krótki czas reakcji, nienajlepsza reprodukcja barw, wąski
kąt widzenia; dobrze sprawdzą się w grach i podczas
oglądania dynamicznych materiałów wideo.
IPS, S-IPS
– uznawane za najlepiej odwzorowujące barwy,
szerokie kąty widzenia, stosunkowo długi czas reakcji,
wysoka cena, stosunkowo niewielkie wartości kontrastu ze
względu na nienajlepszą czerń.
PVA
-
Matryce łączą zalety wyświetlaczy TN i IPS. Lepsze
odwzorowanie barw od TN, szerokie kąty widzenia.
Wysoka wartość kontrastu, stosunkowo krótkie czasy
reakcji.
Występuje wiele odmian wymienionych rodzajów matryc, które
różnią się własnościami, zastosowaniem, ceną, producentem.
MVA
Grafika komputerowa i techniki multimedialne
Technologie wyświetlaczy LCD
TN (Twisted Nematic)
MVA (Multi-Domain Vertical Alignment)
IPS (In-Plane Switching)
Grafika komputerowa i techniki multimedialne
http://www.sony.pl
Zakres barw, jakie może wyświetlać panel LCD, zależy w dużym stopniu od podświetlania.
Najczęściej stosowane jest podświetlenie fluorescencyjne (CCFL). Podświetlenie powierzchniowe
LED RGB umożliwia lokalne zmiany jasności w zależności od wyświetlanego obrazu. (naturalne
kolory, większy kontrast, głębsze poziomy czerni).
Podświetlanie lokalne LED
Podświetlanie krawędziowe LED
Podświetlanie CCFL (Cold Cathode Fluorescent Lamp)
2013-01-09
6
Grafika komputerowa i techniki multimedialne
http://www.sharp.eu
Grafika komputerowa i techniki multimedialne
Samsung Syncmaster 171S
Grafika komputerowa i techniki multimedialne
Iiyama PLE2008HDS-1 20"
Przekątna ekranu 20 cali
Rodzaj matrycy TN
Format ekranu 16:9
Rozdzielczość 1600x900
Czas reakcji 2 ms
Kontrast 1:1000
Jasność 250 cd/m²
Kąt widzenia poziom 160 °
Kąt widzenia pion 160 °
Synchronizacja pozioma 83 KHz
Synchronizacja pionowa 75 Hz
Ilość wyświetlanych kolorów 16,7 mln
Wielkośc piksela 0,2768 mm
Wymiary 485 x 367 x 193 mm
Waga 4 kg
DVI-D Tak
Głośniki 2 x 1 W
Grafika komputerowa i techniki multimedialne
Wielkość matrycy 23 cale
Typ panelu IPS (podświetlenie LED)
Rozdzielczość nominalna (w pikselach) 1920x1080
Kontrast 1000 :1
Jasność 250 cd/m2
Czas reakcji 14 ms
Wielkość plamki 0,265 mm
Kąt widzenia poziomy 178 stopni
Kąt widzenia pionowy 178 stopni
Liczba wyświetlanych kolorów 16,7 mln
Złącze cyfrowe DVI Tak
Złącze analogowe D-Sub Tak
Złącza dodatkowe DVI-D, DisplayPort
Pivot [obrotowy ekran] Tak
Pobór mocy [praca] 37 W (21 ECO)
Pobór mocy [spoczynek] 0,4 W
Szerokość 329 mm
Wysokość 550 mm
Głębokość 71 mm (wymiary bez podstawy)
Waga netto 7,5 kg
NEC MultiSync
®
EA232WMi
2013-01-09
7
Grafika komputerowa i techniki multimedialne
Eizo Foris FS2331
Wielkość matrycy 23 cale
Proporcje ekranu 16 : 9
Rozdzielczość 1920 × 1080
Typ panelu VA
Powłoka ekranu Matowa
Plamka 0,265 mm
Jasność 300 cd/m2
Kontrast : Oficjalnie: 3000 : 1 (statyczny),
10 000 : 1 (dynamiczny),
zmierzony: 1515 : 1 (testy Pclab)
Kąty widzenia 178/178
Czas reakcji 25 ms (typowy) 7 ms
(półtony)
Regulacja wysokości Nie
Funkcje obracania Nie
Złącza D-sub, DVI, 2 × HDMI, wyjście słuchawkowe
źródło: pclab.pl/art47360-9.html
Grafika komputerowa i techniki multimedialne
test PCLab
źródło: pclab.pl/art47360-9.html
Eizo Foris FS2331 (VA)
NEC EA232WMi (IPS)
Pokrycie barw względem standardów sRGB i Adobe RGB
Równomierność podświetlenia
Grafika komputerowa i techniki multimedialne
źródło: pclab.pl/art47360-9.html
Eizo Foris FS2331 (VA)
NEC EA232WMi (IPS)
kąty widzenia: środkowe – na wprost, boczne – pod kątem 140°, górne i dolne – 120°
test PCLab
Grafika komputerowa i techniki multimedialne
źródło: pclab.pl/art47360-9.html
Eizo Foris FS2331 (VA)
NEC EA232WMi (IPS)
Parametry DeltaE i Gamma
Balans poszczególnych barw, ich temperatura oraz jasność ekranu po kalibracji
test PCLab
2013-01-09
8
Grafika komputerowa i techniki multimedialne
Samsung SyncMaster XL 20
Matryca LCD VA LED
Przekątna ekranu: 20,1"
Rozdzielczość: 1600x1200 pikseli
Jasność: 250 cd/m2
Kontrast: 1000:1
Kąt widzenia (pion/poziom): 178/178 stopni
Czas reakcji: 8 ms
Złącza: 2xDVI, 3 USB
Waga: 7,6 kg
Diody LED podświetlające
matrycę LCD
W tylnej części
monitora
wbudowane są
wentylatory (diody
emitują duże ilości
ciepła)
Grafika komputerowa i techniki multimedialne
Samsung SyncMaster XL 30
CeBIT, Hanower, marzec 2007
Grafika komputerowa i techniki multimedialne
Samsung SyncMaster XL 30
Przekątna: 30"
Jasność: 200 cd/m
2
Kontrast: 1000:1
Kąty widzenia: 178°/178°
Czas reakcji (ms): 6 GTG
Najwyższa rozdzielczość 2560x1600
Liczba kolorów: 16.7 mln
Gniazda wejściowe DVI-D
Pobór prądu: 150W (Max)
Waga brutto (kg) 19.5kg
Inne akcesoria: Kalibrator Eyeone Display 2 , osłona
Modele XL20/XL24/XL30 posiadają
możliwość wyświetlania przestrzeni
sRGB, Adobe RGB
http://www.samsung.com/pl/
ok. 13000 PLN
(2009)
Grafika komputerowa i techniki multimedialne
Typ panelu IPS
Przekątna ekranu 22 cale
Format obrazu 16:10
Rozdzielczość nominalna (w pikselach) 1920 x 1200
Kontrast 400:1
Jasność 200 cd/m2
Czas reakcji 30 ms
Wielkość plamki 0,294 mm
Kąt widzenia poziomy 170 stopni
Kąt widzenia pionowy 170 stopni
Liczba wyświetlanych kolorów 16,7 mln
Częstotliwość odchylania poziomego 31 - 76 kHz
Częstotliwość odchylania pionowego 59 - 61 Hz
Złącze cyfrowe DVI tak
Złącza dodatkowe 2 x USB 2.0, dual DVI-I
Gwarancja 60 miesięcy
Odwzorowanie przestrzeni kolorów AdobeRGB, 16-bitowe przetwarzanie informacji o kolorze - pozwala na uzyskanie bardzo
płynnych przejść pomiędzy poszczególnymi odcieniami kolorów
- Digital Uniformity Equalizer -
pozwala na niemal idealnie równe podświetlenie całego panelu, niezależnie od ustawionego poziomu
jasności panelu. Dodatkowo funkcja ta ma za zadanie zachowanie idealnie równomiernej temperatury bieli na całej powierzchni
ekranu. Brightness Stabilization -
układy stabilizujące jasność panelu LCD w 90 sekund po włączeniu monitora lub po jego wyjściu z
trybu czuwania
-
Niezależna regulacja 6 kolorów, trzech podstawowych (czerwony zielony, niebieski), trzech dopełniających (cyan, magenta, żółty)
- Korekcja krzywej Gamma w zakresie 1,0 - 2,6 co 0,1
- Korekcja temperatury barw w zakresie: 4000K - 10000K co 500K, oraz 9300K
-
Emulacja przestrzeni barwnych innych monitorów
-
Fabryczny kalibracja każdego z kolorów podstawowych oddzielnie (czerwony, zielony, niebieski) w pełnym zakresie odcieni: 0 - 255 i
zapis do 12-bitowej tablicy LUT monitora.
Eizo CG221
2013-01-09
9
Grafika komputerowa i techniki multimedialne
Typ panelu IPS
Przekątna ekranu 22,5 cale
Format obrazu 16:10
Rozdzielczość nominalna (w pikselach) 1920 x 1200
Kontrast 720:1
Jasność 380 cd/m2
Czas reakcji 12 ms
Wielkość plamki 0,252 mm
Kąt widzenia poziomy 176 stopni
Kąt widzenia pionowy 176 stopni
Liczba wyświetlanych kolorów 1,07 miliarda mln
Częstotliwość odchylania poziomego 26-92kHz
Częstotliwość odchylania pionowego 23,8-86Hz,
Podstawowe złącza Analogowe (D-Sub), Cyfrowe (DVI-D)
Dodatkowe złącza 2 x BNC
Gwarancja 60 miesięcy

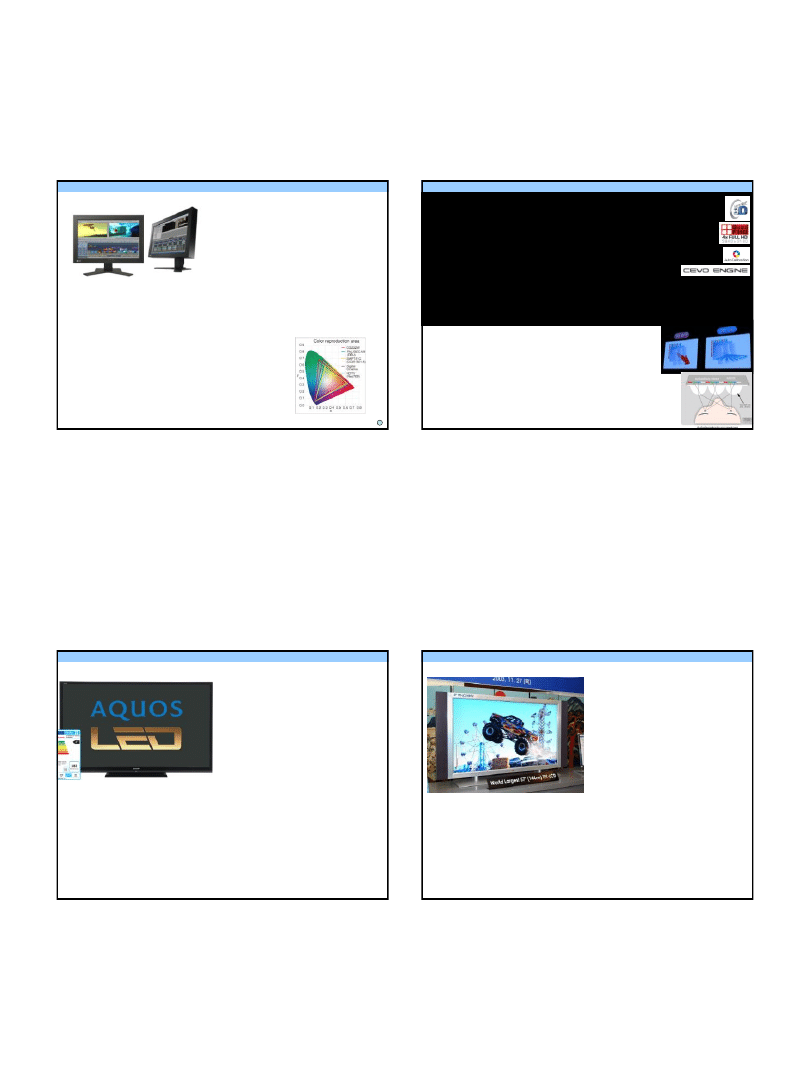

Monitor LCD CG232W,
przekątna 22,5" (57 cm), monitor graficzny EIZO z serii ColorEdge
Premium Edition. CG232W jest pierwszym monitorem EIZO serii CG
wyposażonym w
matrycę LCD zdolną do wyświetlenia 10-bitowej przestrzeni barw. Pozwala to na idealne
wyświetlenie przejść tonalnych i wierne odwzorowanie całej palety barw. Tradycyjnie
zastosowano tutaj
układy Digital Uniformity Equalizer odpowiedzialne za niemal idealnie
równe podświetlenie całego panelu, niezależnie od ustawionego poziomu jasności - delta E
< 3. Monitor ma zaimplementowane 16-bitowe przetwarzanie informacji o kolorze i 12-
bitową tablicą LUT, fabrycznie predefiniowaną krzywą gamma. Ma możliwość bardzo
precyzyjnej
sprzętowej kalibracji przy pomocy większości dostępnych na rynku kalibratorów.
Zastosowanie: post-produkcja, oraz jako monitor referencyjny i edycyjny dla Broadcast-u.
Sugerowana
współpraca z monitorem CG242W jako monitorem do montażu materiału
wideo.
Eizo CG232W
Grafika komputerowa i techniki multimedialne
Przekątna 55’’
Proporcje ekranu 16:9
Rozdzielczość 3840x2160(4K2K)
Jasność (cd/m2) 450
Kontrast dynamiczny 9M
Czas reakcji (GtG ms) 5
Kąty widzenia (º) 178
LED-TV Tak
Toshiba 55ZL2
od ok. 27 000 PLN
Pobór prądu –
typowy (W) 236
maksymalny (W) 297
Wymiary
Szerokość (mm) 1253
Wysokość bez podstawy (mm) 755
Głębokość bez podstawy (mm) 40
Waga z podstawą (kg) 30.5
http://www.3ddeltavision.pl/s,autostereoskopia,51.html
Grafika komputerowa i techniki multimedialne
Przekątna ekranu 80 cali (203 cm )
Format ekranu panoramiczny 16:9
Rozdzielczość 1920 x 1080
Sposób przetwarzania kolorów przez panel
8-bitowy
Podświetlenie full LED
100 Hz
Odtwarzacz multimediów udostępnianych przez
sieć DLNA lub z pamięci USB
Zużycie energii elektrycznej 131W
Wymiary bez podstawy
(szer. x wys. x gł w mm)
1862 x 1112 x 99
Ciężar z podstawą (kg) 59.5
SHARP LC80LE645E
Od ok. 18 000 PLN
Grafika komputerowa i techniki multimedialne
Samsung
Panel o grubości 4,75 cm
Przekątna: 57 cali
rozdzielczość 1920 x 1080 (16:9)
kontrast 1000:1
jasność 600 cd/m2
czas reakcji matrycy: 8 ms
kąt widzenia: 170 stopni (w pionie i w poziomie)
waga: 21,5 kg.
2013-01-09
10
Grafika komputerowa i techniki multimedialne

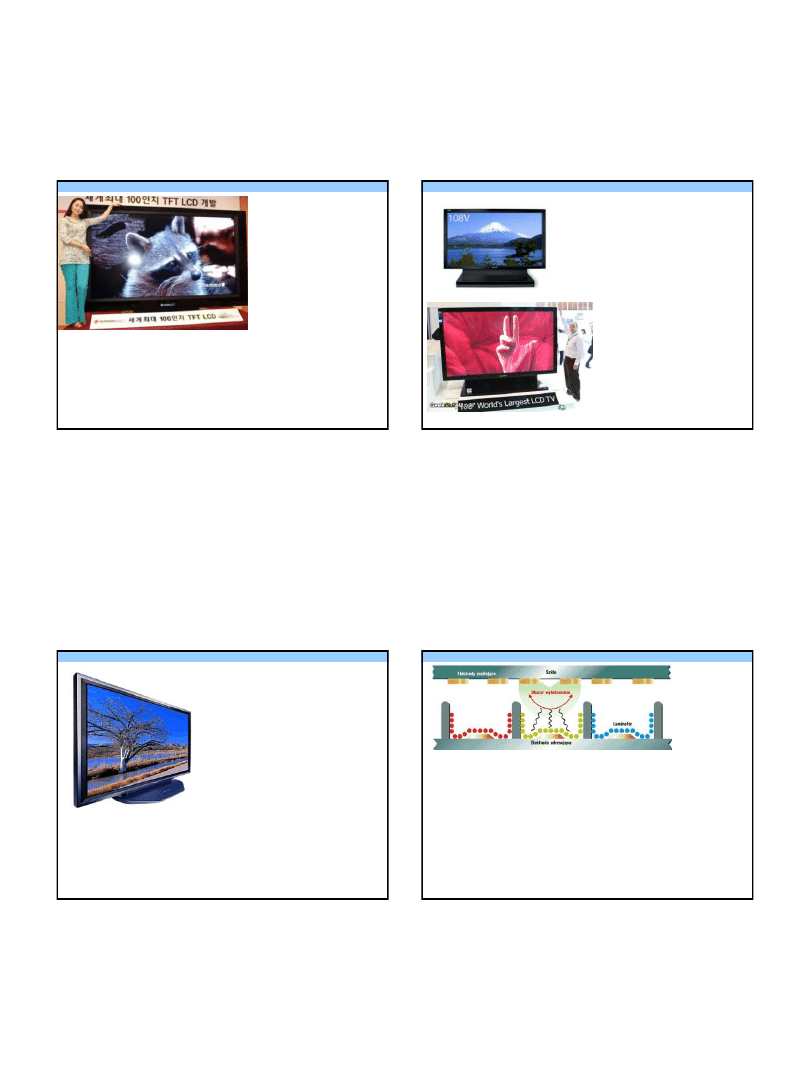

LG PHILIPS LCD
Przekątna:
100 cali
(16:9) (2,2 x1,2 m)
Rozdzielczość: ponad 6 mln Pikseli
kontrast 3000:1
Liczba barw: ponad 2 miliardy
czas reakcji matrycy: 5 ms
kąt widzenia: 180 stopni (w pionie i w poziomie)
2006
Grafika komputerowa i techniki multimedialne
Sharp
Przekątna:
108 cali
(16:9) (274cm)
Liczba pikseli: 2,07 miliona (1920x1080)
2007
Grafika komputerowa i techniki multimedialne
Wyświetlacze plazmowe
PDP (Plasma Display Panel)
Grafika komputerowa i techniki multimedialne
Poszczególne punkty obrazu mają kształt prostokątny
Promieniowanie ultrafioletowe pobudza do świecenia luminofor
Promieniowanie to powstaje na skutek przepływu prądu elektrycznego w rozrzedzonym gazie
(mieszaninie neonu, ksenonu i helu), zjonizowanym pod wpływem napięcia elektrycznego
przyłożonego do elektrod, między którymi ten gaz się znajduje.
Ekran jest zbudowany z dwóch tafli szkła, na których napylone są przezroczyste elektrody w
postaci prostopadłych pasków, wykonane z np. cienkowarstwowego tlenku indu.
Między elektrodami znajdują się kanaliki wypełnione luminoforem
Pobudzenie do świecenia poszczególnych komórek następuje w wyniku doprowadzenia
napięcia do odpowiedniego paska pionowego, stanowiącego elektrodę kolumny, oraz do
odpowiedniego paska poziomego, stanowiącego elektrodę linii.
Sterowania napięciem doprowadzanym do poszczególnych pasków dokonuje układ cyfrowy,
rozkładający informację o obrazie na poszczególne punkty i kolory
2013-01-09
11
Grafika komputerowa i techniki multimedialne
http://www.youtube.com
Grafika komputerowa i techniki multimedialne
Obraz o kontraście 400:1
Monitory Plazmowe
PDP (Plasma Display Panel)
Obraz o kontraście 4000:1
Grafika komputerowa i techniki multimedialne
F. Kulpa „AUDIOVIDEO”
Kontrast dynamiczny
– w ciemnych obszarach dla scen mieszanych układ zwiększa gammę
(przebieg krzywej jasności jest bardziej płaski, co poprawia subiektywne wrażenie głębi czerni),
w jasnych obszarach zmniejsza gammę – nienaturalnie rozjaśniając jasne szarości. Po takiej
korekcji obraz wydaje się bardziej „żywy” stając się mniej naturalny. Zmieniając wartość gammy
można wywołać wrażenie poprawy kontrastu. (zmiana podświetlenia)
Kontrast
– wyrażony cyfrowo odstęp pomiędzy obszarem najciemniejszym i najjaśniejszym.
Zależność między sygnałem wejściowym a natężeniem
światła ma charakter nieliniowy.
Jeżeli jasność wyświetlanego obrazu określa liczba z
zakresu 0-1 (0-
czerń, 1-biel) to wyświetlenie jasności
pośrednich wymaga odpowiedniego przeskalowania
(korekcja gamma).
Dla ekranów CRT gamma ma wartość 2,2, co jest
bliskie charakterystyki ludzkiego wzroku.
Dla paneli LCD
uzyskanie krzywej jasności bliskiej dla
gammy 2,2 wymaga korekcji realizowanych na drodze
elektronicznej (silnie nieliniowa charakterystyka).
Panele plazmowe
są bardziej zbliżone do CRT.
Grafika komputerowa i techniki multimedialne
2013-01-09
12
Grafika komputerowa i techniki multimedialne
http://www.panasonic.pl

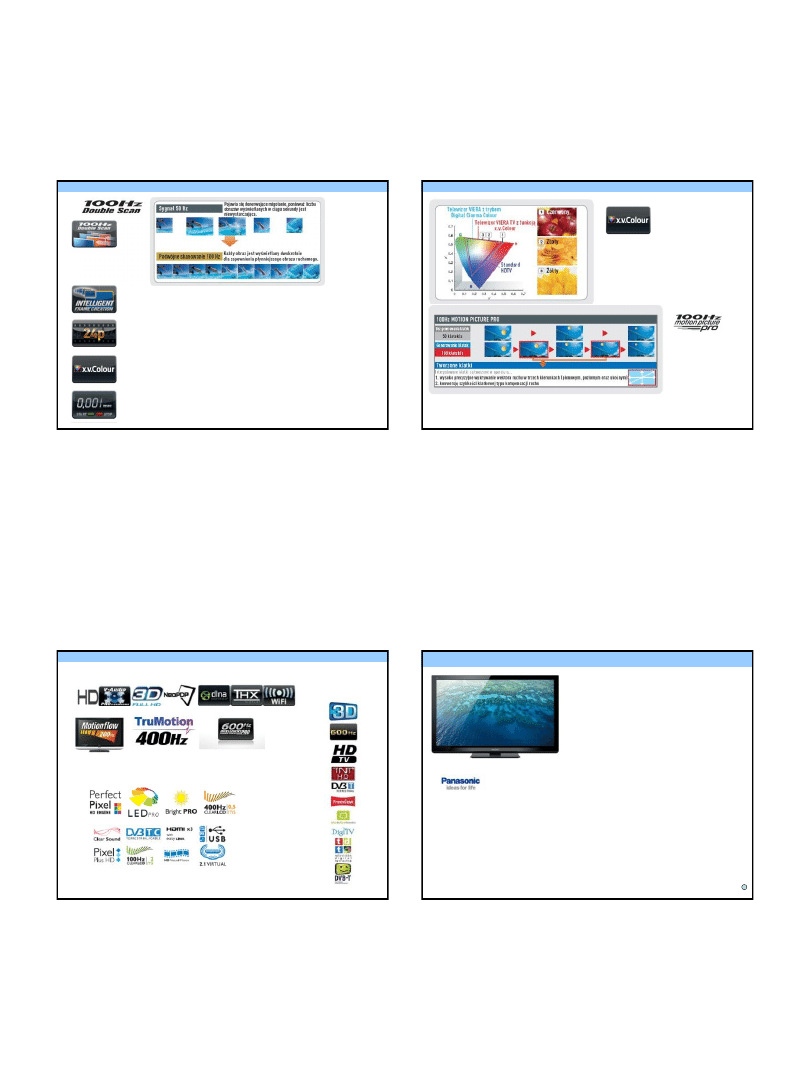

Inteligentne tworzenia ramki - (Procesor V-Real PRO 3) ruch jest
kompensowany przez dodatkowe ramki obrazu tworzone i wstawiane między klatki
źródłowe.
ODTWARZANIE 24P / KINOWY REALIZM 24P
Real Cinema 24p -
generuje płynne przejścia ruchu na podstawie 24 klatek.
Modele Real Cinema są wyposażone w funkcję odtwarzania 24p. Funkcja ta
zapewnia obraz zbliżony do kinowego, wykorzystując konwersję aż do 96 Hz.
x.v.COLOUR
– specyfikacji wyświetlania barw standardu HDTV*.
x.v.Colour jest oparty na xvYCC
–międzynarodowym standardzie dla sygnałów
wideo, który określa przestrzeń kolorów niemal dwukrotnie większą od sRGB.
Paleta kolorów xvYCC odpowiada niemal pełnemu zakresowi barw i odcieni
postrzeganych przez ludzkie oko.
* Nazwa standardu: ITU-R BT.709 x.v.Colour jest znakiem handlowym
Grafika komputerowa i techniki multimedialne
http://www.panasonic.pl
Technologia 100Hz Motion Picture Pro (Panasonic) -
tworzenie klatek pośrednich i wstawianie ich
pomiędzy oryginalne (ma zmniejszyć „rozmycie” ruchu w wyświetlanych scenach)
x.v.COLOUR
– specyfikacji wyświetlania barw
standardu HDTV*
* Nazwa standardu: ITU-R BT.709 x.v.Colour
jest znakiem handlowym
Grafika komputerowa i techniki multimedialne
philips
samsung
Grafika komputerowa i techniki multimedialne
G14 Progressive Full-HD NeoPDP (1920x1080)
Przekątna ekranu 50” Format obrazu 16:9
Kontrast : 5.000.000 : 1
Tuner cyfrowy DVB-T/DVB-T MPEG-4 -AVC (H.264)
Rozdzielczość obrazu ruchomego 1080 linii
Inteligentne tworzenie klatki - 600 Hz (wersja PRO)
Czas reakcji 0,001 ms -
czas rozładowania po impulsie
sygnału sterującego przesłanym przez panel
Progresywne skanowanie, odtwarzanie formatu 24p
Tryb obrazu Dynamiczny/Normalny/THX/Kinowy/Gry
wideo/Zdjęcia/Pro1/Pro2/ISFccc
VIERA Image Viewer odtwarzanie AVCHD/SD-VIDEO
Motion JPEG [Lumix]/MP4/DivXPlusHD/MKV/WMV
/JPEG/MP3/AAC/WMA)
USB Pamięć masowa/Klawiatura/WiFi/Kamera
SK/nagrywanie na USB-HDD
6144 stopni gradacji koloru
x.v. Colour
Pobór energii 320 W, średni – 175 W
Wymiary bez podstawy WxSxG: 74,4 x 120,4 x 7,0 cm
Grubość panelu – 5,4 cm
Waga z podstawą - ok 30 kg
TX-P50G30E
Techniki multimedialne
THX®
TX-P50GT30E
2013-01-09
13
Grafika komputerowa i techniki multimedialne

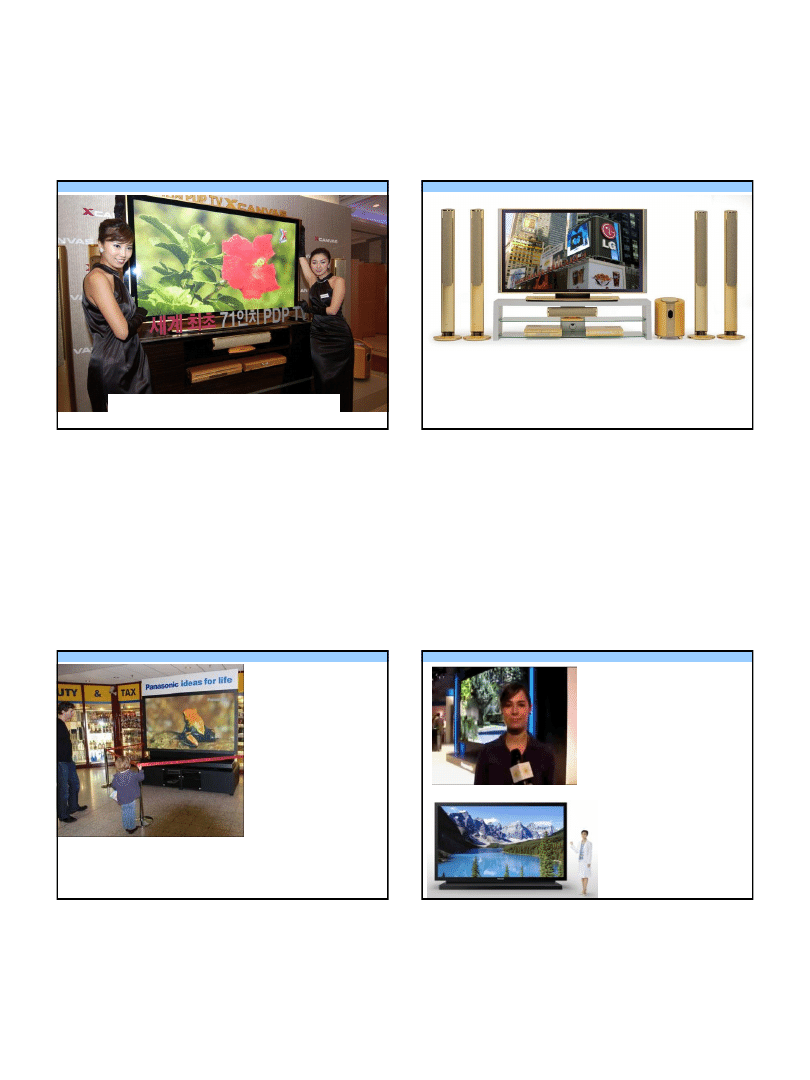

LG 71 cali ze standardem high definition
(1080 linii z progresywnym skanowaniem)
Grafika komputerowa i techniki multimedialne
LG 71 cali + system kina domowego + głośniki + zestaw do
odbioru cyfrowej telewizji naziemnej.
75 700 USD
Grafika komputerowa i techniki multimedialne
Przekątna: 103” (16:19)
Liczba pikseli:
2,07 mln (1920 x 1080)
Wielkość plamki:
1,182 x 1,182 mm
Efektywne pole widzenia:
szerokość: 2269,4 mm,
wysokość: 1276,6 mm,
przekątna: 2603,8 mm.
Współczynnik kontrastu:
3000:1
220 kg
Ekran plazmowy Panasonic
2006
Grafika komputerowa i techniki multimedialne
Przekątna: 150” (381 cm)
Liczba pikseli:
8,84 mln (2160x4096)
Efektywne pole widzenia:
szerokość: 3,31m,
wysokość: 1,87 m.
Współczynnik kontrastu:
10000:1
Panasonic
Cena: ?
2008
2013-01-09
14
Grafika komputerowa i techniki multimedialne
LC
D
P
LA
ZM
A
zużycie energii
PANASONIC TX-P50S20E
–
nominalny 320W, średni 158W
Samsung LE40C650 - 134W
PANASONIC TX-P42U20E
–
nominalny 275W, średni 117W
LG 52LD550 - 171W
LG 42LE5300 LCD LED
– 91W
Sharp LC-52LE820E
– 85W
LC
D
LE
D
Grafika komputerowa i techniki multimedialne

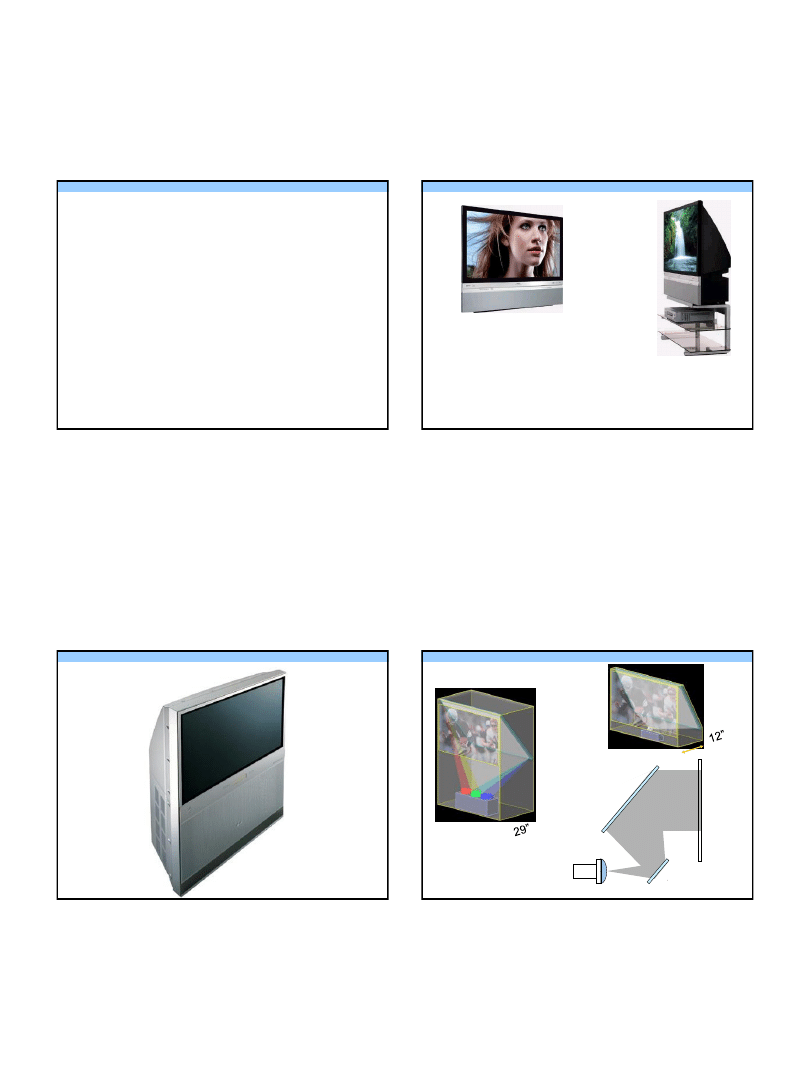

Monitory projekcyjne
Grafika komputerowa i techniki multimedialne
Grafika komputerowa i techniki multimedialne
CRT
DLP™
Obiektyw
Lustro
Ekran
Lustro
2013-01-09
15
Grafika komputerowa i techniki multimedialne
Grafika komputerowa i techniki multimedialne

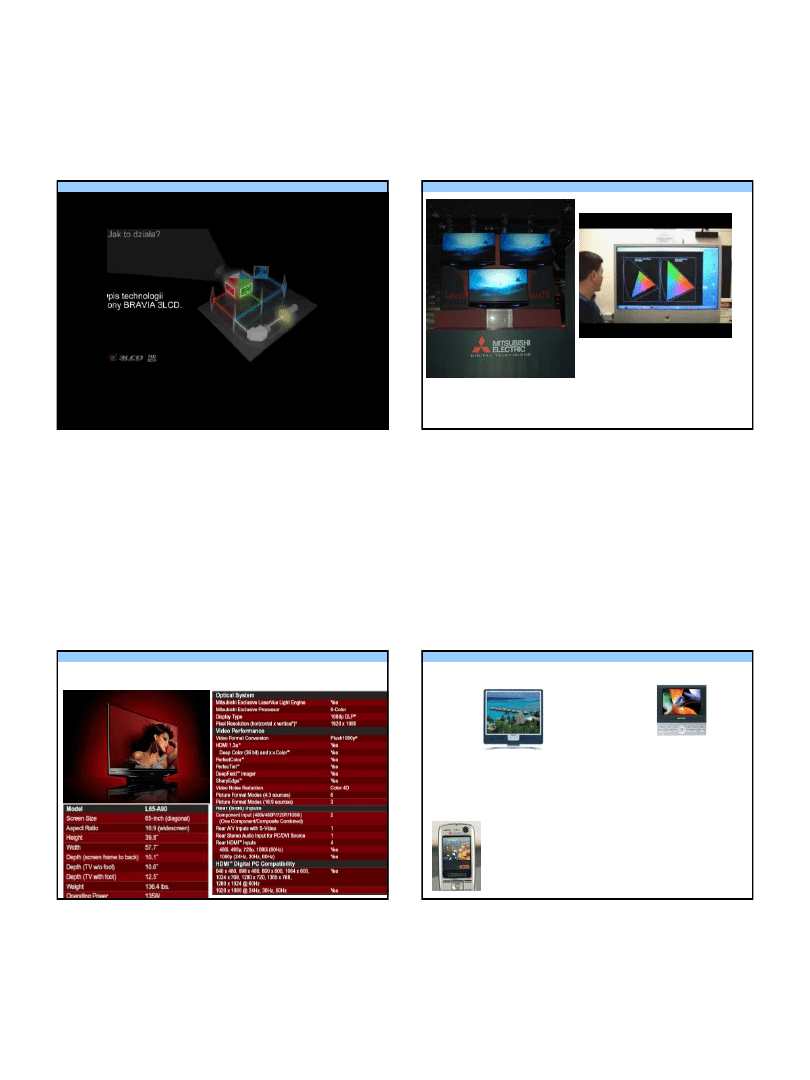

Przekątna: powyżej 62 ‘’
Rozdzielczości: 1080p
DLP -
Lampa jest zastąpiona trzema działkami laserowymi (RGB)
Głębokość: 10”
Mitsubishi
Silicon Valley/Arasor
Laser TV
CES 2008
Grafika komputerowa i techniki multimedialne
Laser TV
Mitsubishi L65-A90
Zapowiedź 2009 ok. 6 999 $
Grafika komputerowa i techniki multimedialne
Ekrany OLED
(Organic Light Emitting Diodes)
2013-01-09
16
Grafika komputerowa i techniki multimedialne
Zjawisko emisji światła pod wpływem przepływających ładunków elektrycznych (związki
organiczne o własnościach elektroluminescencyjnych)
Przez dwa połączone ze sobą polimerowe półprzewodniki typu p i n przepływa prąd. Skutkiem
zachodzących w tym procesie zmian jest emisja światła.
Różnice w szybkości przepływu ładunków dodatnich i ujemnych sprawiają, że występują
problemy z równomiernym rozświetleniem ekranu.
W celu zapewnienia równomierności rozprowadzania ładunków elektrycznych stosuje się różne
związki chemiczne dla powierzchni świecącej kolorami czerwonym, zielonym i niebieskim
Wyświetlacze OLED są produkowane w dwóch odmianach jako: aktywne lub pasywne. W
wypadku konstrukcji aktywnych niezbędne jest zastosowanie tranzystorów, które pozwolą
pikselom na długotrwałe świecenie.
-
+
Grafika komputerowa i techniki multimedialne

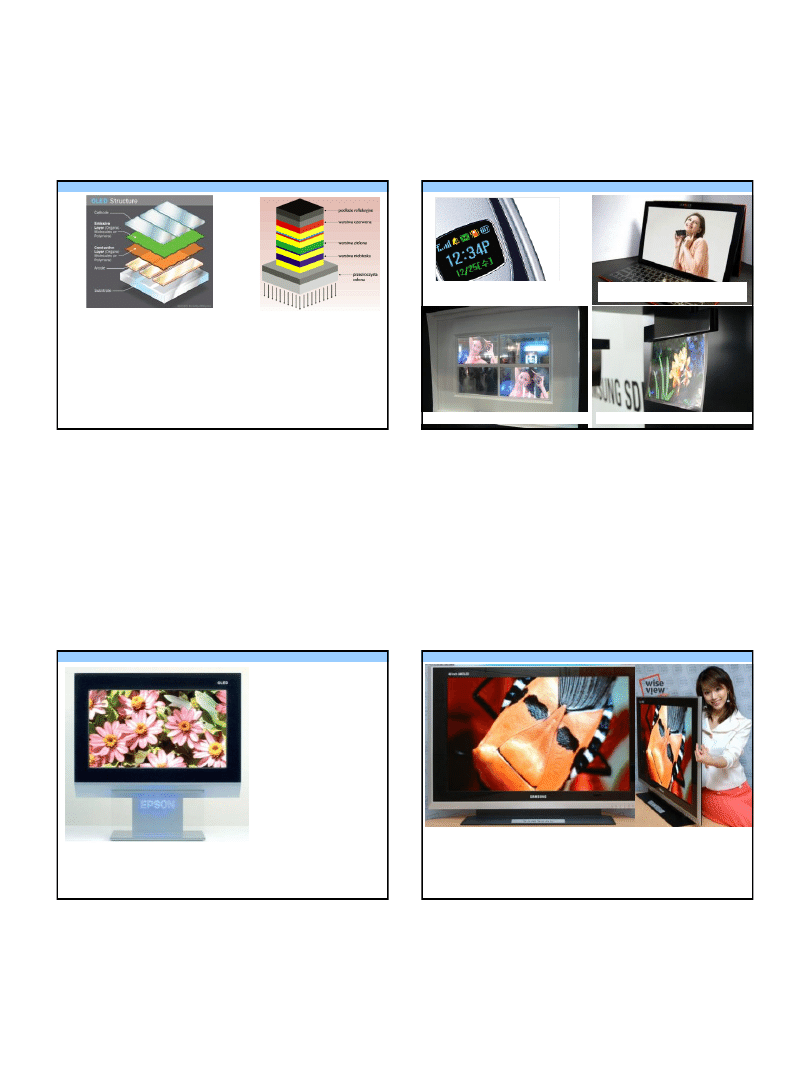

AMOLED
(Active Matrix Organic Light Emitting Diodes)
TOLED
(Transparent Organic Light Emitting Diodes)
FOLED
(Flexible Organic Light Emitting Diodes)
PMOLED
(Passive Matrix Organic Light Emitting Diodes)
Grafika komputerowa i techniki multimedialne
Wyświetlacz OLED firmy Seiko Epson (cztery moduły OLED)
Przekątna: 40”
Rozdzielczość: 1280x768
Liczba barw:
260 tysięcy
Wysoki kontrast, szeroki kąt widzenia i krótki czas reakcji.
Grafika komputerowa i techniki multimedialne

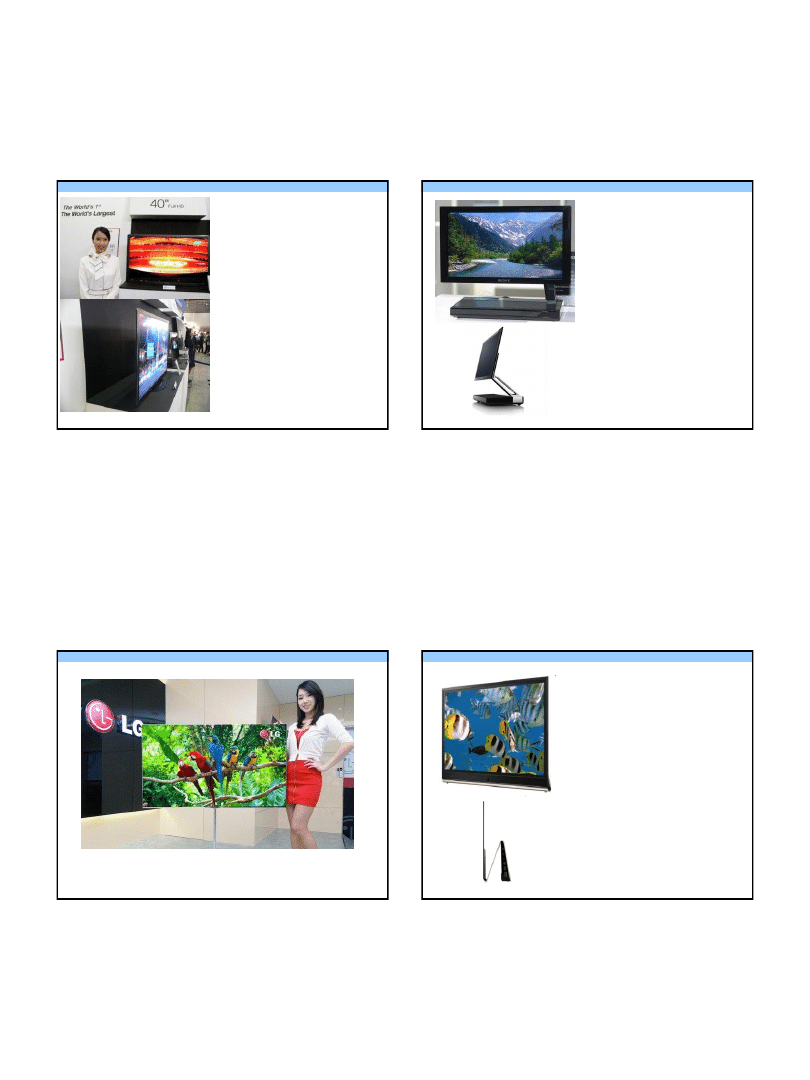

Wyświetlacz OLED firmy Samsung (jeden element OLED)
Przekątna: 40”
Rozdzielczość: 1280x800
Jasność: 600 Cd/m
2
Grubość panelu: 2,2 cm
2003 CEBIT
– SANYO OLED TFT 15”
Ewolucja konceptu OLED (SAMSUNG):
14.1" WXGA (1280x768) - 2004
21" HD-
class (1920x1080) styczeń 2005
40" OLED
– maj 2005
31” OLED - 2008
2013-01-09
17
Grafika komputerowa i techniki multimedialne
Technologia: OLED
Przekątna: 40 cali
Rozdzielczość: 1920 x 1080
Jasność 200cd/m2
Kontrast: 1 000 000:1
Grubość ekranu: 8,9 mm
Samsung
10.2008
FPD International 2008 (Yokohama, Japonia)
Grafika komputerowa i techniki multimedialne
Technologia: OLED
Przekątna: 11 cali
Rozdzielczość: 960 x 540 p
Kontrast: 1 000 000:1
Grubość ekranu: 3mm
Waga: 2 kg
Pobór mocy: 45W
Szacowany czas pracy: 30 000h
(10 lat po 8 godzin dziennie)
Sony XEL-1 OLED TV
2007
Grafika komputerowa i techniki multimedialne
LG 55” OLED
Zapowiedź CES 2012
Grafika komputerowa i techniki multimedialne
Technologia: OLED
Przekątna: 15 cali
Rozdzielczość: 1366x768
Kontrast: 10 000 000:1
Grubość ekranu: 3mm
TruMotion 100 Hz
czas reakcji 0,001 ms
kąt widzenia: dowolny
kolory: 10 bit
Waga: 1,3 kg
LG 15EL9500
2010
2013-01-09
18
Grafika komputerowa i techniki multimedialne
http://www.youtube.com
Grafika komputerowa i techniki multimedialne

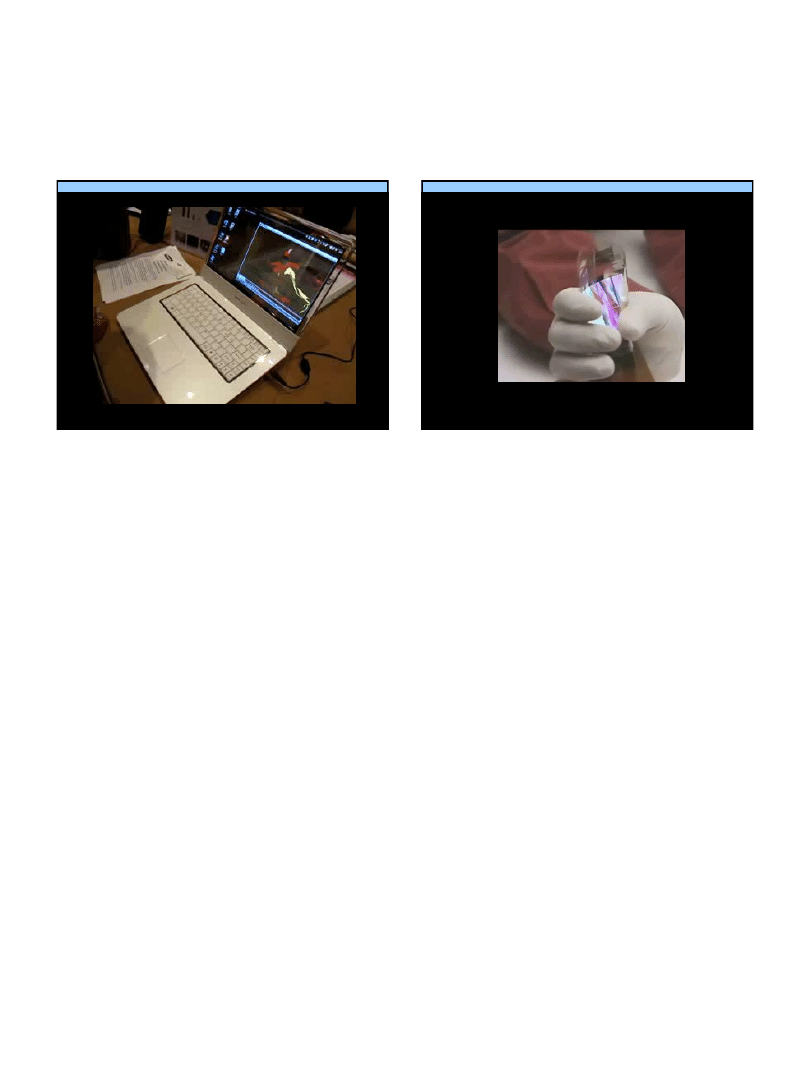

e-paper
(FOLED)
Wyszukiwarka
Podobne podstrony:
więcej podobnych podstron
