Instrukcja montażu sterylizatora AS – 9 W

w fi ltr kanistrowy Unimax 250.

Wyjmujemy fi ltr i lampę UVC z opakowań

Te elementy z lampy UVC nie będą już nam
potrzebne.

1

2

PRODUKT

PRZEZNACZONY DO

AS 5W Sterilizer

Unimax 150

AS 9W Sterilizer

Unimax 250, 500

AS 11W Sterilizer

Unimax 700

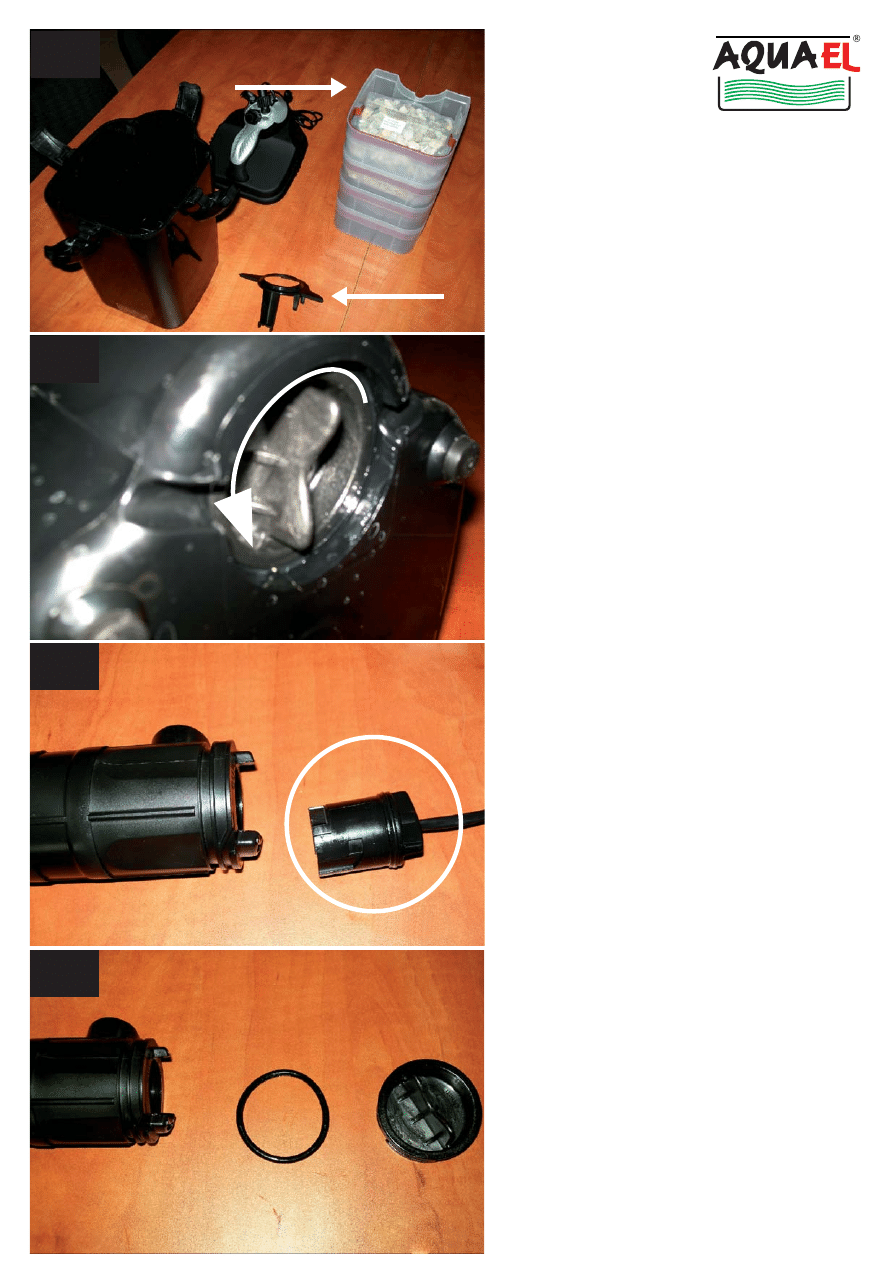

Otwieramy fi ltr i wyjmujemy wszystkie zasob-
niki oraz tzw. przesłonę przepływu. – strzałką
pokazać co wyjmujemy

Teraz z pojemnika od zewnątrz wykręcamy
korek pojemnika.

3

4

5

Przechodzimy do lampy. Wyjmujemy z obu-
dowy lampy samą oprawkę z przewodem

6

Z korka pojemnika zdejmujemy uszczelkę
(oring) i przekładamy uszczelkę na obudowę
lampy UVC (wersja przejściowa- w obecnych
modelach lampa jest produkcyjnie wyposażona
w oring)

zasobniki

przesłona
przepływu

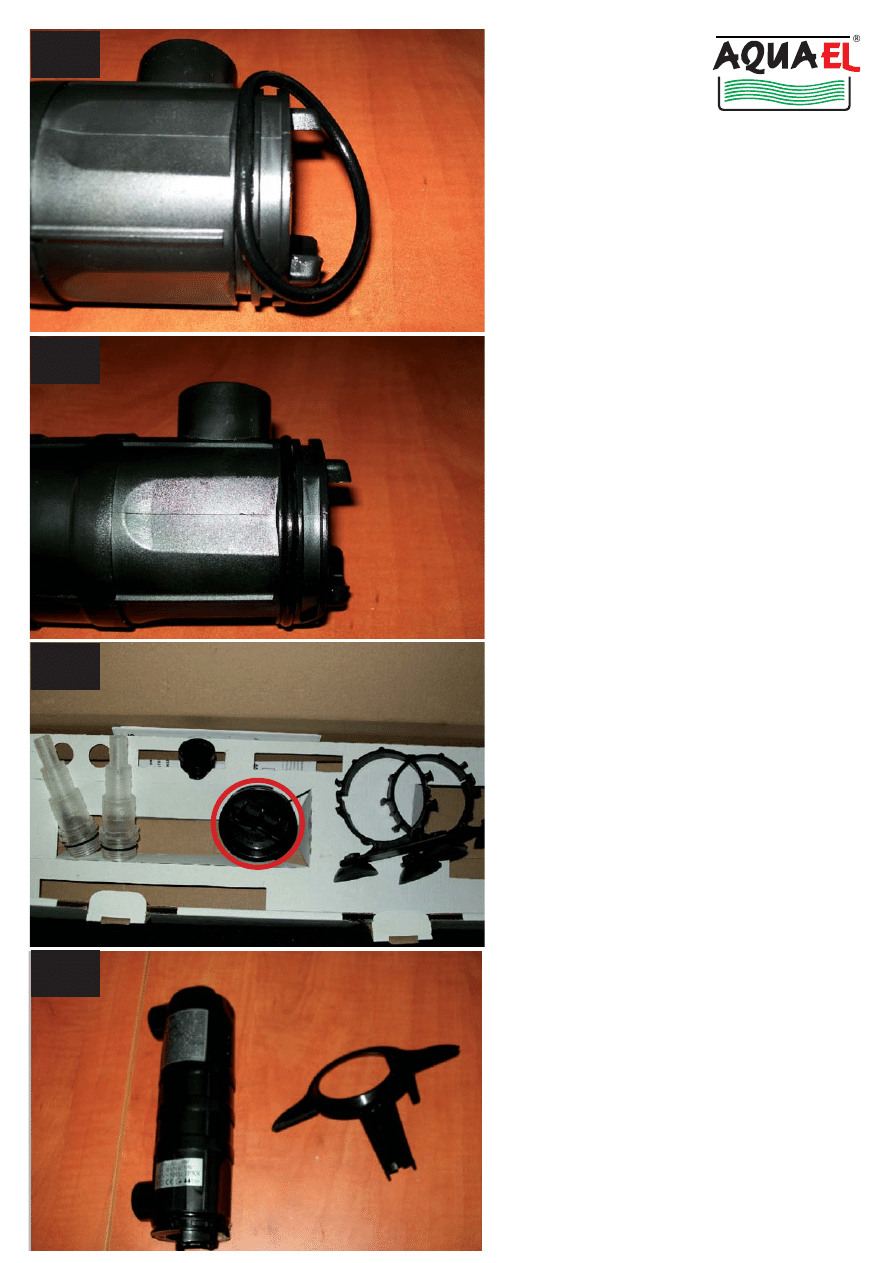

Uszczelkę z korka montujemy na obudowę
lampy UVC.

7

8

Dokładnie wciskamy w tzw. rowek.

9

Do części niepotrzebnych dodajemy korek
pojemnika

10

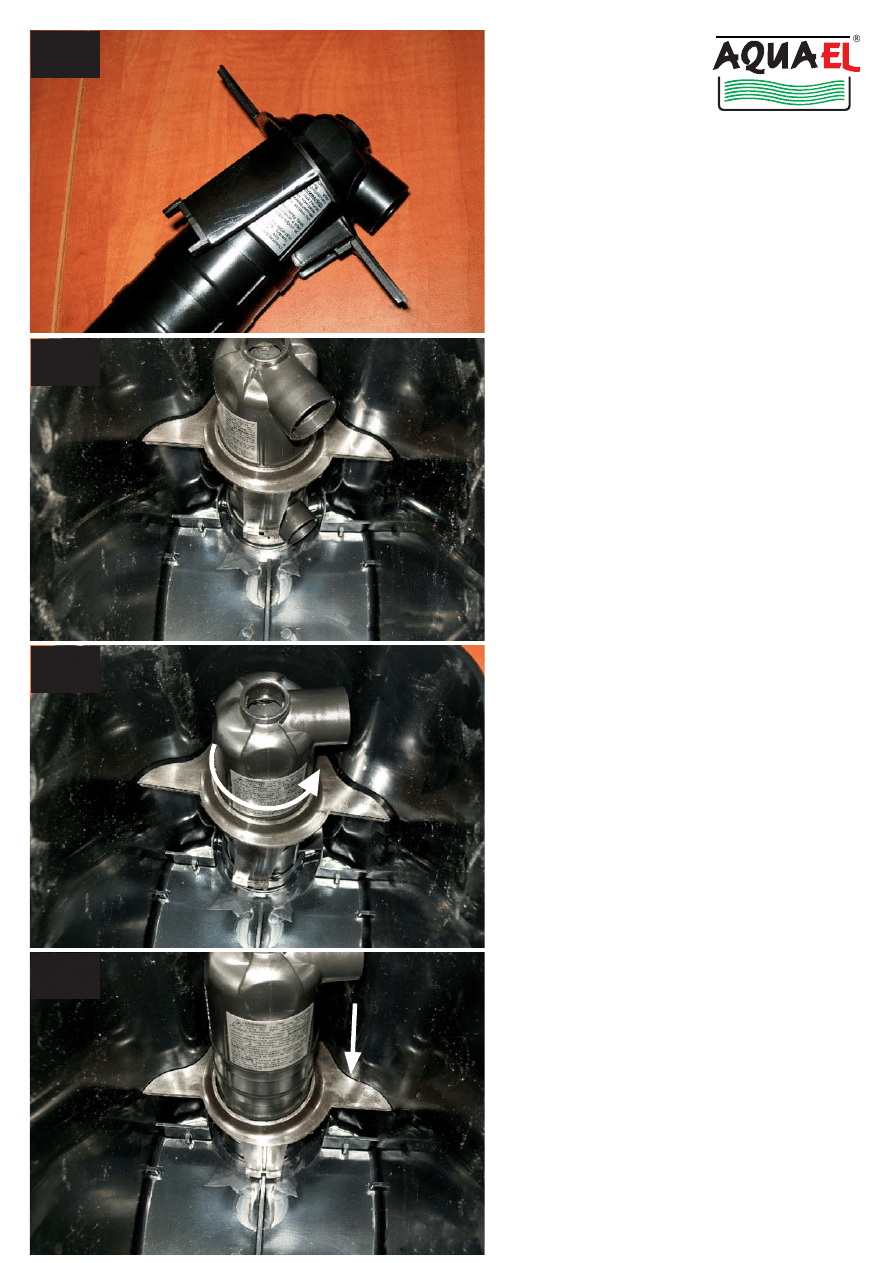

Teraz zakładamy przesłonę przepływu na
obudowę lampy UVC.

11

Zakładamy ją od góry obudowy lampy.

12

Od wewnątrz pojemnika wkładamy obudowę
lampy UVC z przesłaną przepływu. Ustawiając
ją zgodnie z rysunkiem.

13

Wpychająć do środka kręcimy odwrotnie do
wskazówek zegara.

14

Po zamontowaniu obudowy UVC przesuwamy
przesłonę na sam dół pojemnika.

15

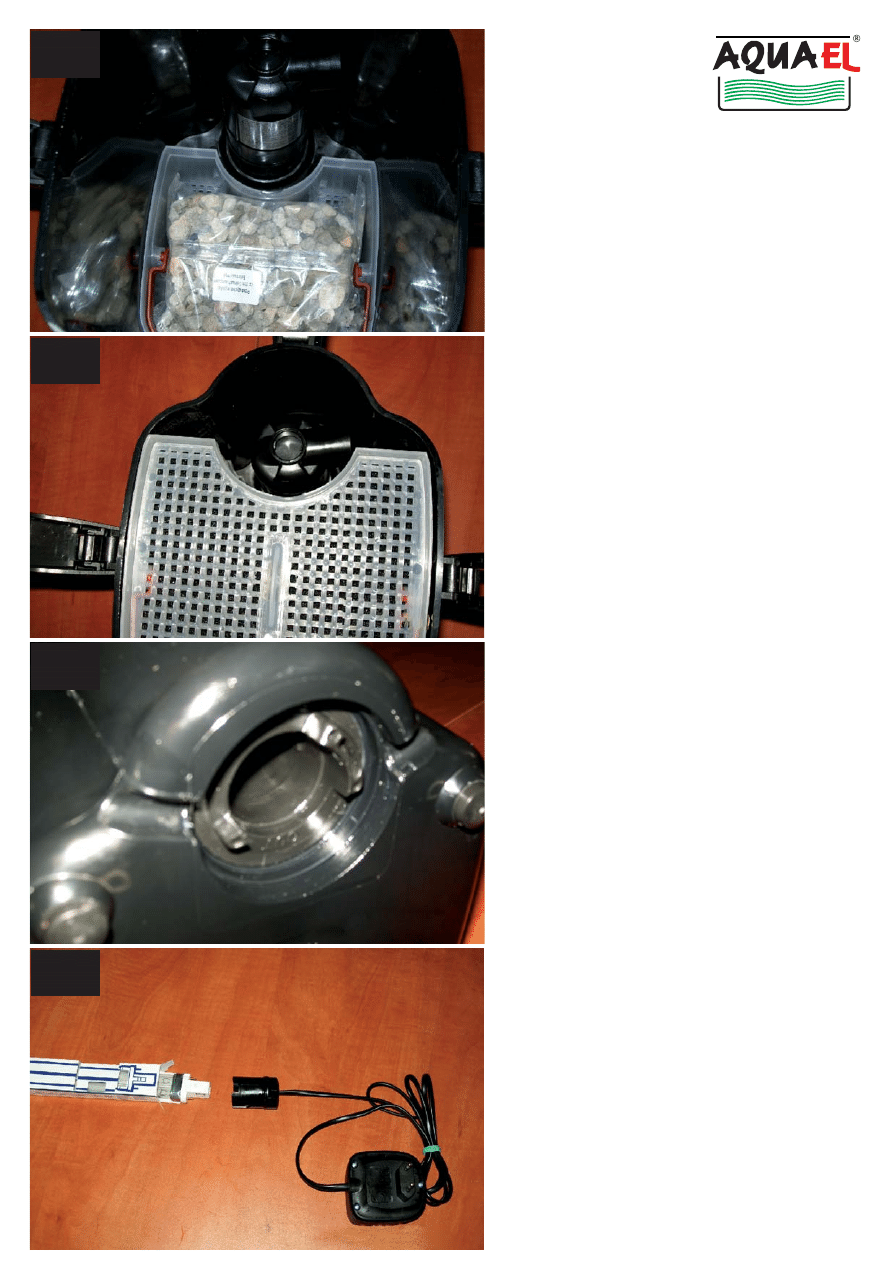

Teraz wkładamy po kolei wszystkie zasobniki.

16

Po włożeniu wszystkich zasobników możemy
już zamknąć fi ltr.

17

Od zewnątrz od dołu pojemnika widzimy
kawałek obudowy lampy i szkło kwarcowe.

18

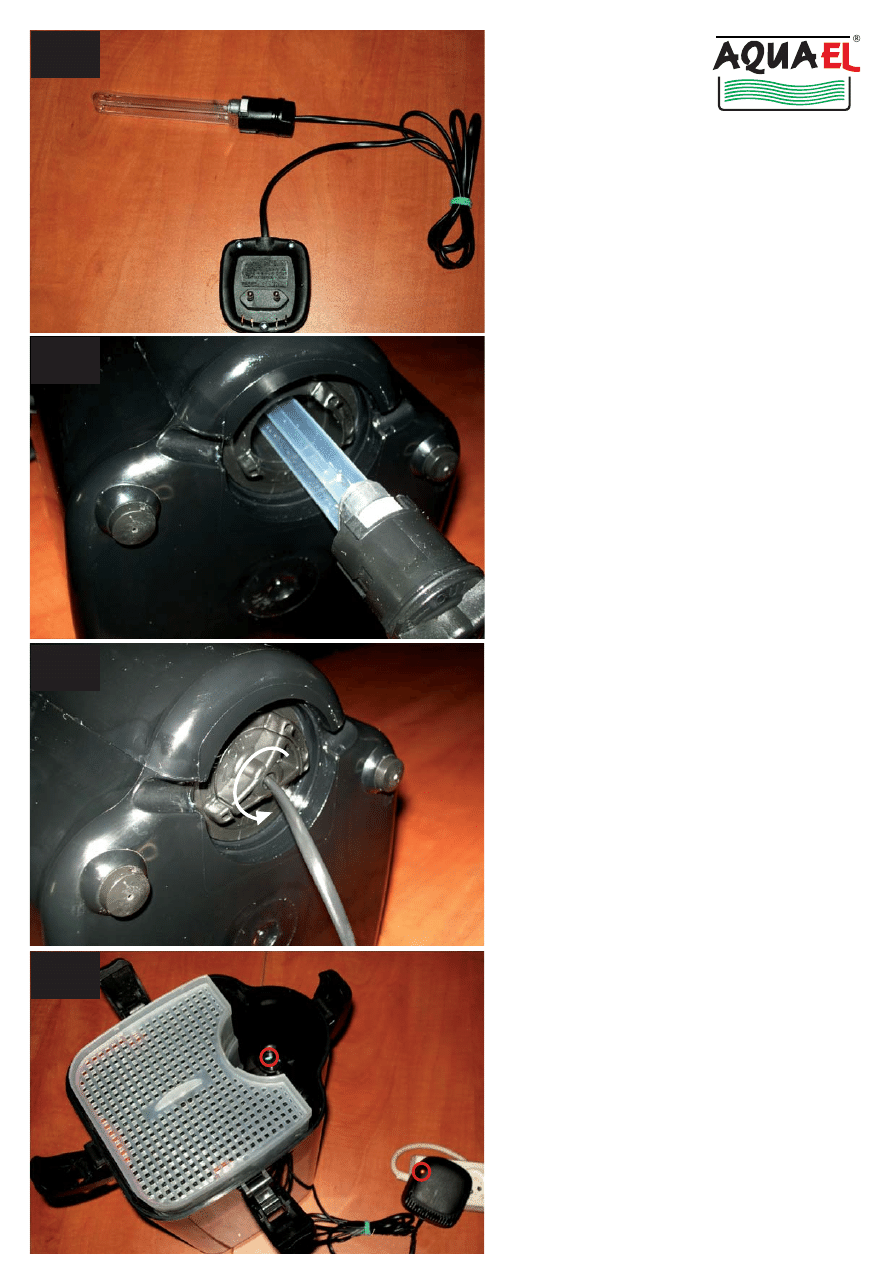

Wyjmujemy żarnik z opakowania i montujemy
go w oprawkę lampy UVC.

19

Montujemy żarnik w oprawkę lampy UVC.

20

Oprawkę z żarnikiem wkładamy od dołu w po-
jemnik fi ltra w obudowę lampy UVC.

21

Dokręcamy maksymalnie tak żeby oprawka z
obudową i szkłem kwarcowym tworzyły trójkąt

22

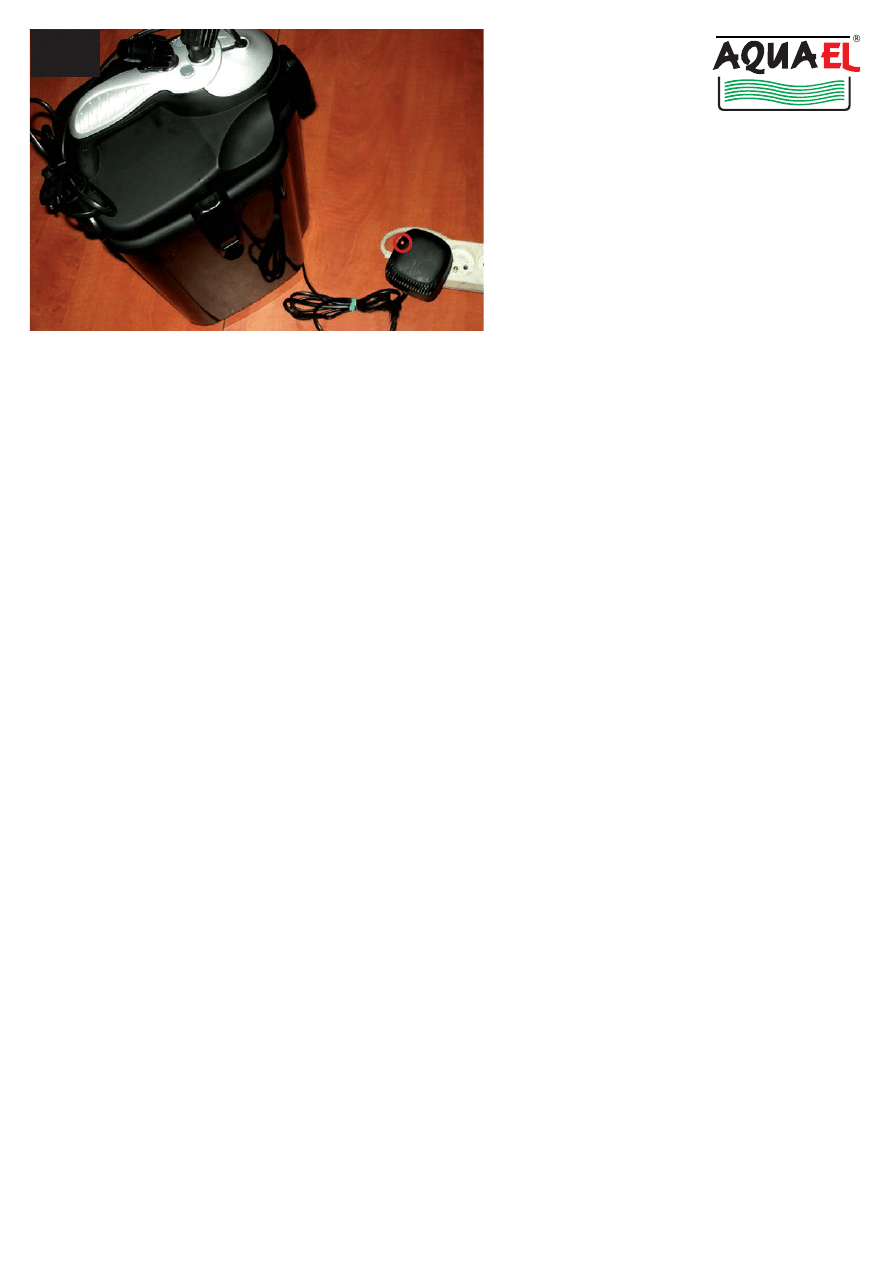

Po włączeniu do zasilania działanie lampy
UVC będzie widoczne od góry przez obudowę
lampy UVC oraz czerwona dioda będzie świecić
na stateczniku wtyczkowym

23
