Część 1

Temat: Podstawy tworzenia rysunków w programie Adobe Illustrator CS3.

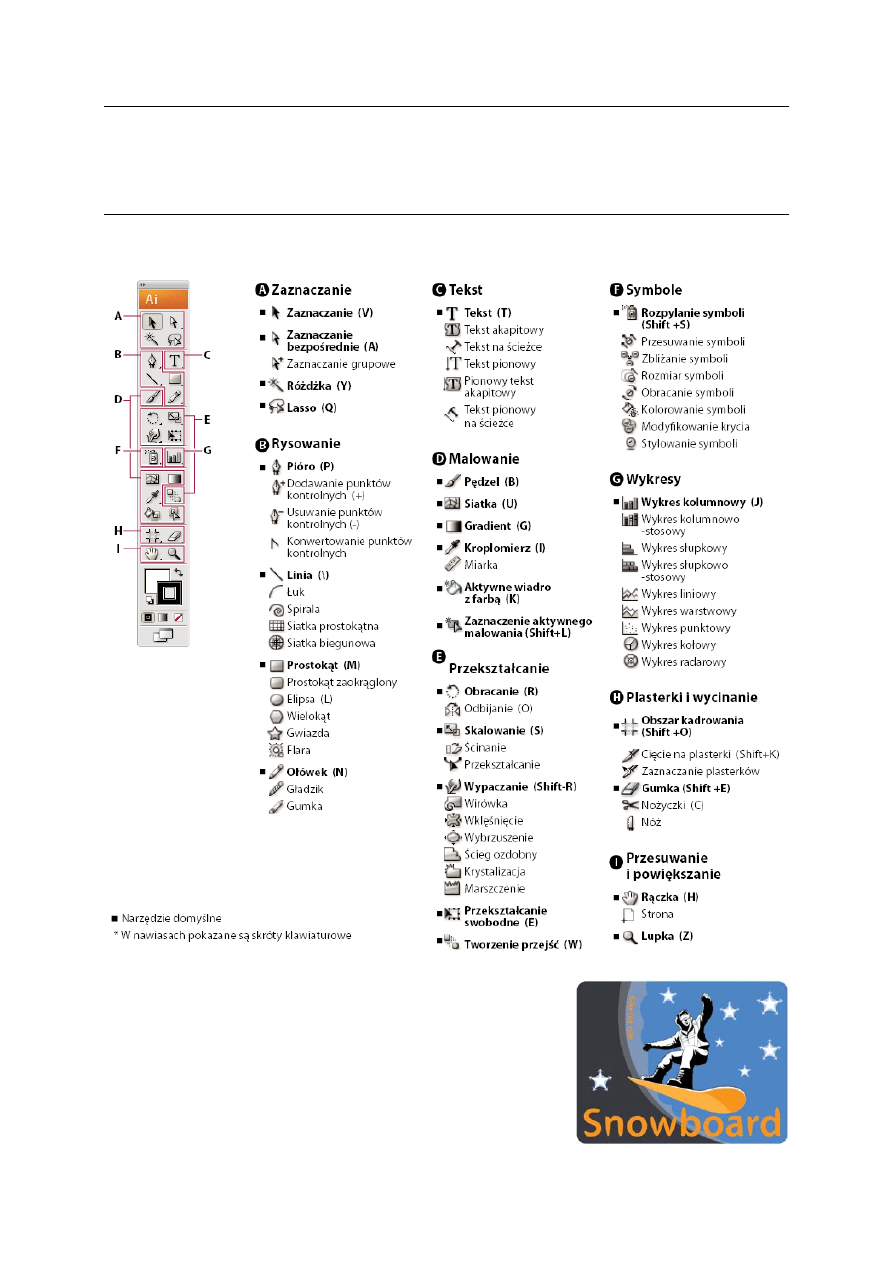

Opis narzędzi przybornika

Ćwiczenie 1

Zapoznanie się z programem

Celem ćwiczenia jest szybkie zapoznanie się z interfejsem
użytkownika programu, poprzez wykonanie rysunku
przedstawionego obok.

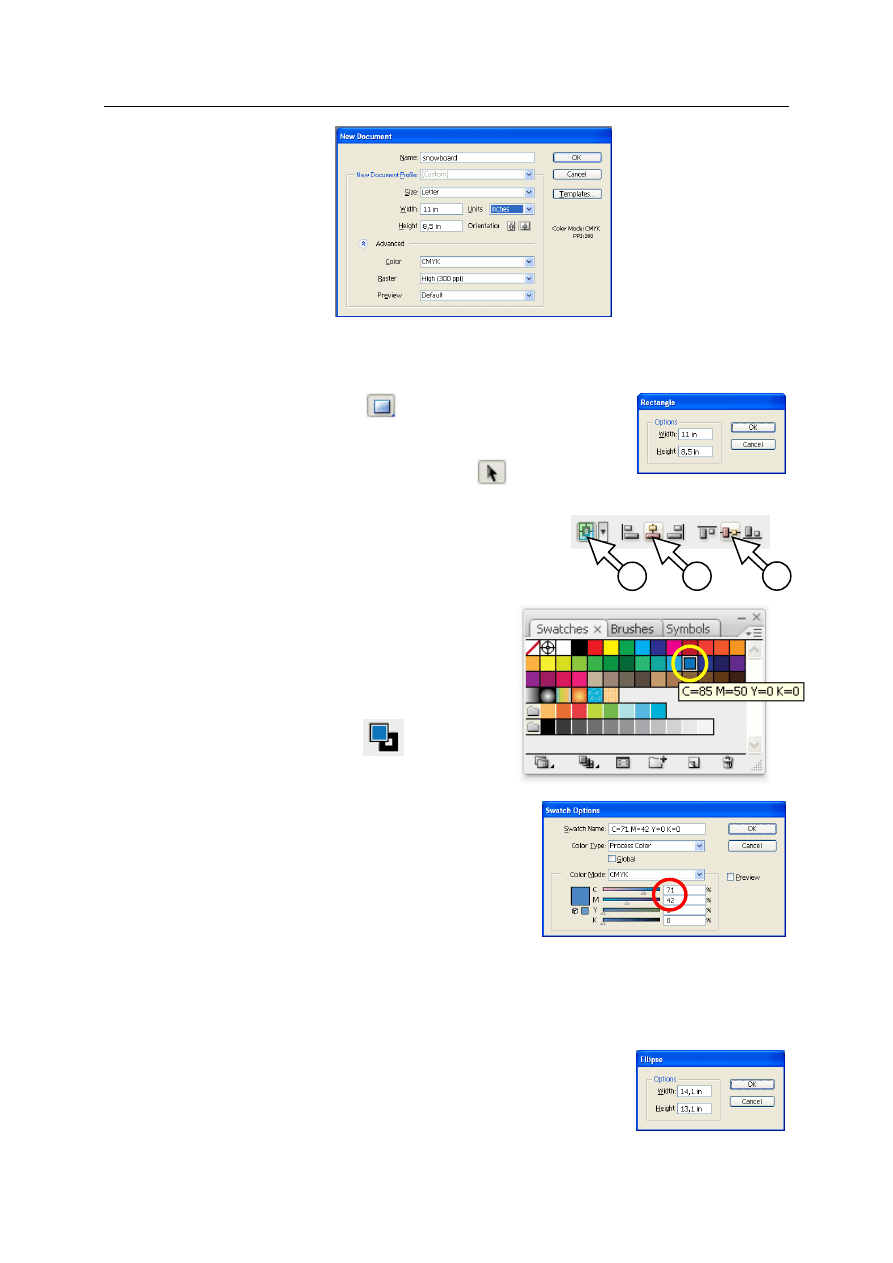

 Utworzyć nowy dokument (CTRL+N).
 W oknie dialogowym New Document wybrać następujące

parametry:

PJWSTK w Gdańsku

Zaawansowane techniki graficzne i multimedialne

Igor Garnik, na podstawie materiałów Adobe Systems Inc. oraz wyd. Helion

2

Zwrócić uwagę, że orientacja papieru jest pozioma.

 Zapisać plik pod nazwą snowboard.ai. Nie zmieniać ustawień domyślnych w oknie dialogowym.
 Z przybornika wybrać Prostokąt

, a następnie kliknąć na obszarze

roboczym. W oknie dialogowym ustawić następujące parametry:

 Z przybornika wybrać narzędzie Zaznaczenie

, którym należy

wskazać narysowany prostokąt.

 W pasku kontrolnym (znajdującym się zwykle na górze obszaru

roboczego) wybrać polecenie wyrównania względem strony
(Align to Artboard), a następnie opcje wyrównania do środka
w poziomie i wyrównania do środka w pionie:

 Otworzyć panel Swatches zawierającą próbki kolorów.

 Wybrać jeden z odcieni koloru niebieskiego

o parametrach jak na rysunku obok (przy kursorze
pojawi się pasek podpowiedzi).
W ten sposób został wybrany kolor wypełnienia (pod
warunkiem, że w przyborniku symbol wypełnienia

znajduje się nad symbolem obrysu

).

 Dwukrotnie kliknąć próbkę koloru i w oknie Swatch

Options ustawić parametry jak na rysunku:
Nazwa próbki zostanie uaktualniona automatycznie po
zmianie parametrów C, M, Y i K.

Kolor wypełnienia prostokąta został zmieniony na nowy,
nieco jaśniejszy odcień niebieskiego.

 Powielić prostokąt:

o

skopiować (CTRL+C),

o

wkleić na wierzch: menu Edit > Paste in Front (CTRL+F).

Kopia prostokąta została nałożona na oryginał.

 Wybrać narzędzie Elipsa (znajduje się w tej samej grupie narzędzi co

Prostokąt) i kliknąć w obrębie strony. W oknie dialogowym ustawić
następujące parametry:

1

2

3

PJWSTK w Gdańsku

Zaawansowane techniki graficzne i multimedialne

Igor Garnik, na podstawie materiałów Adobe Systems Inc. oraz wyd. Helion

3

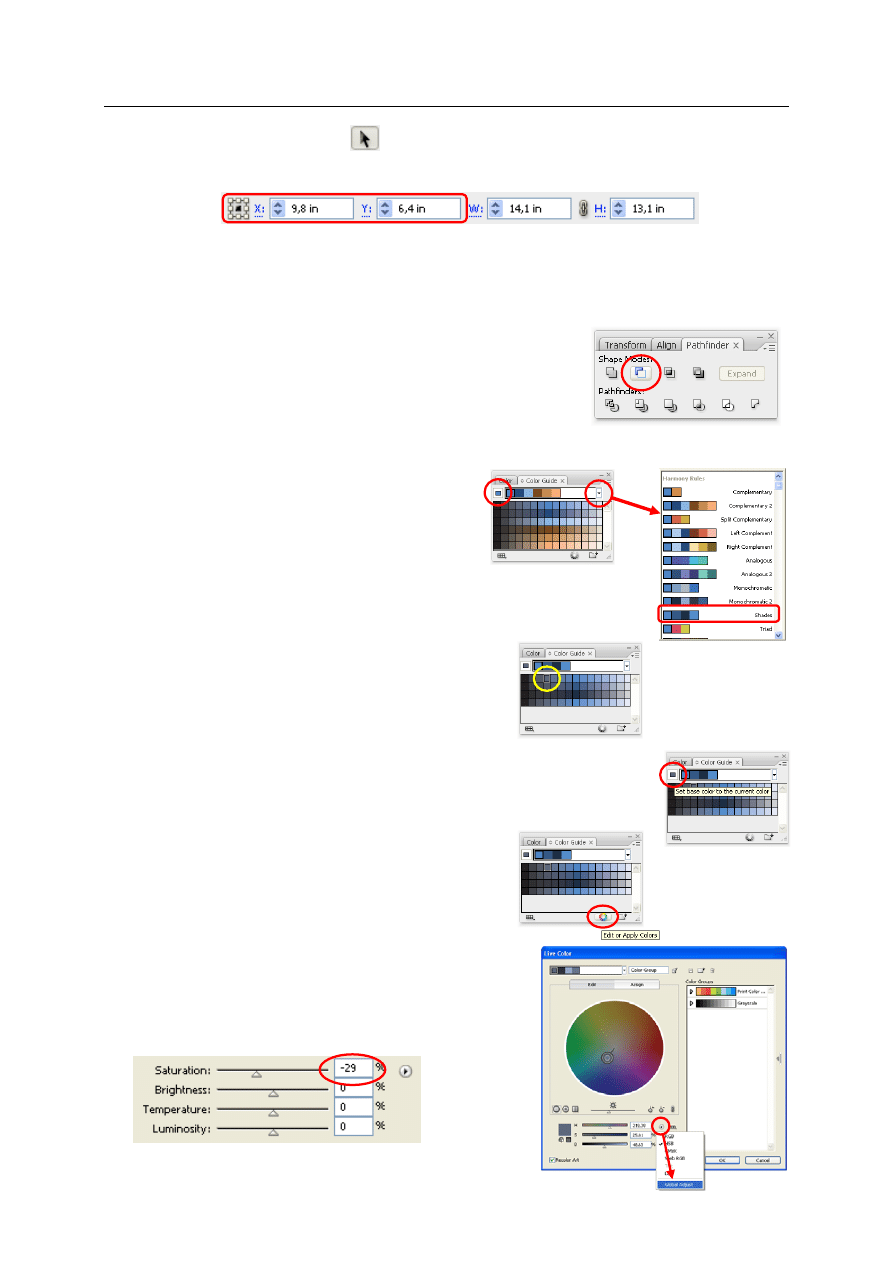

 Wybrać narzędzie Zaznaczenie

(elipsa powinna być teraz zaznaczona), a następnie w pasku

kontrolnym ustawić parametry położenia obiektu w następujący sposób:

Elipsa została przeniesiona w nowe miejsce.

 Trzymając wciśnięty klawisz SHIFT zaznaczyć prostokąt.

Zaznaczone powinny być dwa obiekty.

 Z menu Window wybrać Pathfinder, a następnie w palecie

Pathfinder wybrać przycisk Substract from Shape Area
(odejmowanie kształtów).
Na ekranie pozostała część prostokąta bez obszaru ograniczonego
elipsa (Uwaga! Kolejność ma znaczenie – pierwszy zaznaczony
kształt został odjęty od drugiego).

Grupy kolorów

 Z menu Window wybrać Color Guide.

Panel Color Guide zawiera gotowe zestawy
kolorów harmonizujących ze sobą, co ułatwia
dobór kolorów dla całej kompozycji. Kolory
pogrupowane są według określonych zasad
harmonii.

 Rozwinąć listę grup i wybrać grupę Shades.

 Z panelu Color Guide wybrać kolor ciemnoniebieski

z górnego rzędu kolorów:

 W ciśnięcie ikony koloru umieszczonej z lewej strony listy grup spowoduje

ustawienie bieżącego koloru, jako koloru bazowego dla nowych grup
kolorów.

 Z dolnego paska panelu wybrać przycisk edycji

kolorów:

 W oknie Live Color w zakładce Edit zmienić ustawienia

edycji kolorów na Global Adjust:

 Zmienić wartość nasycenia (Saturation) na -29:

PJWSTK w Gdańsku

Zaawansowane techniki graficzne i multimedialne

Igor Garnik, na podstawie materiałów Adobe Systems Inc. oraz wyd. Helion

4

 Usunąć zaznaczenie obiektów klikając poza obiektami lub wybierając w menu Select polecenie

Deselect.

 Zapisać zmiany w pliku.

Wstawianie obrazów rastrowych

Illustrator umożliwia wstawianie plików rastrowych wykonanych w Photoshopie, włącznie
z wyborem kompozycji warstw do zaimportowania.

 Pobrać plik snowboard.psd.
 Wywołać polecenie File > Place, a następnie w oknie dialogowym wyszukać pobrany plik

i zatwierdzić wybór przyciskiem Place.

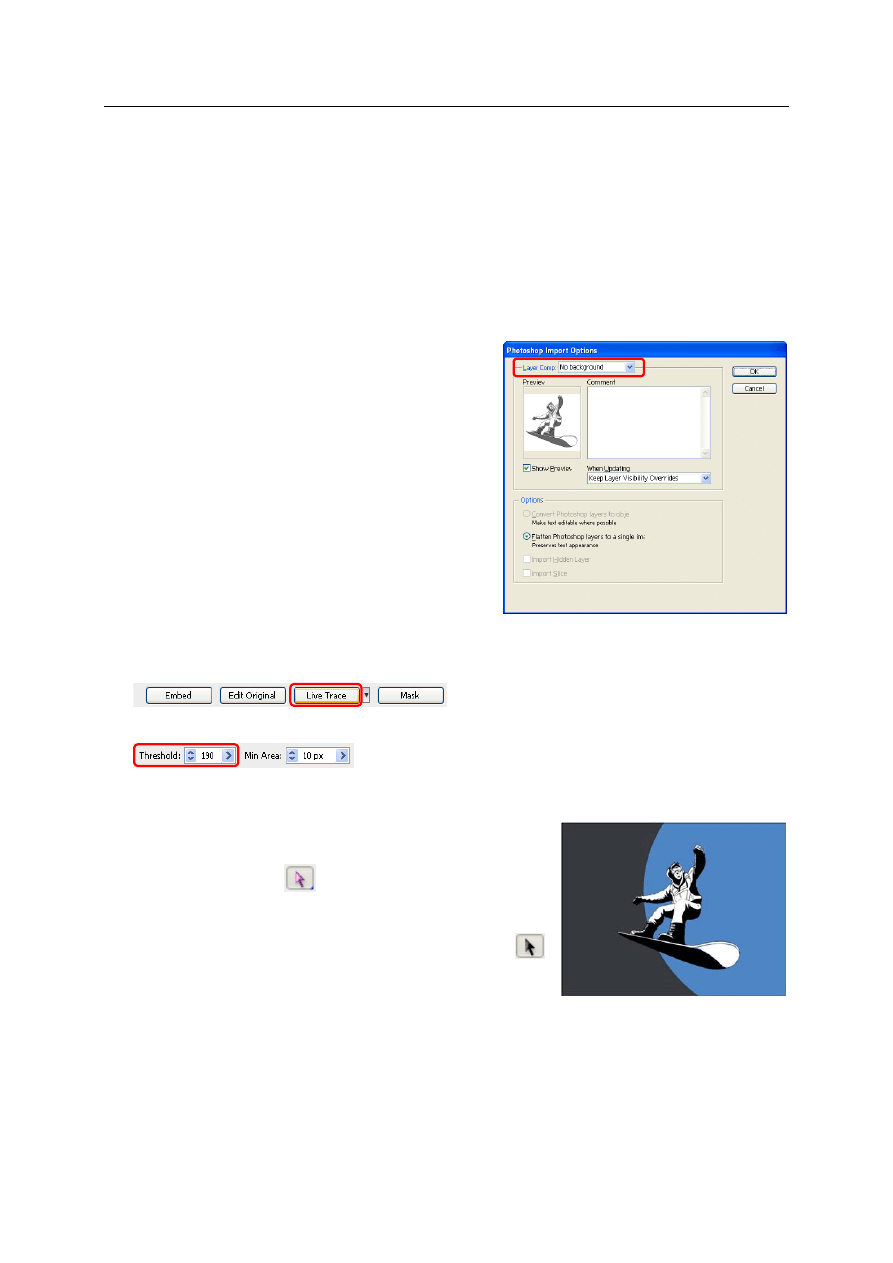

 W kolejnym oknie dialogowym (Photoshop Import

Options) z listy Layer Comp wybrać
No background. Zatwierdzić wybór (OK).

 Przesunąć zaimportowany obraz na środek rysunku.

 Zapisać zmiany w pliku.

Wektoryzacja zaimportowanych obrazów rastrowych

 Zaznaczyć (jeśli nie jest zaznaczony) zaimportowany obraz rastrowy.
 W pasku kontrolnym wcisnąć Live Trace.

Następnie, ponownie w pasku kontrolnym ustawić wartość parametru Threshold na 190:

 Aby zamienić obraz rastrowy na ścieżki należy wcisnąć Expand.
 Aby usunąć białe tło należy:

o

usunąć zaznaczenie obiektów,

o

z przybornika wybrać narzędzie Zaznaczenie

bezpośrednie

, którym należy wskazać białe tło,

o

usunąć tło klawiszem DELETE.

 Podobnie należy usunąć tło między butami snowboardzisty.
 Zaznaczyć snowboardzistę narzędziem Zaznaczenie

,

a następnie z menu Select wybrać Save Selestion, by
zachować zaznaczenie na przyszłość. Nadać zaznaczeniu
nazwę snowboardzista.
Lista zapisanych zaznaczeń dostępna jest bezpośrednio w menu Select.

 Usunąć zaznaczenie obiektów i zapisać zmiany w pliku.

Kolorowanie za pomocą funkcji Live Paint

 Z menu Select wybrać zachowane zaznaczenie snowboardzista.
 Z menu Object wybrać Live Paint > Make. Snowboardzista został przekształcony w grupę Live

Paint.

PJWSTK w Gdańsku

Zaawansowane techniki graficzne i multimedialne

Igor Garnik, na podstawie materiałów Adobe Systems Inc. oraz wyd. Helion

5

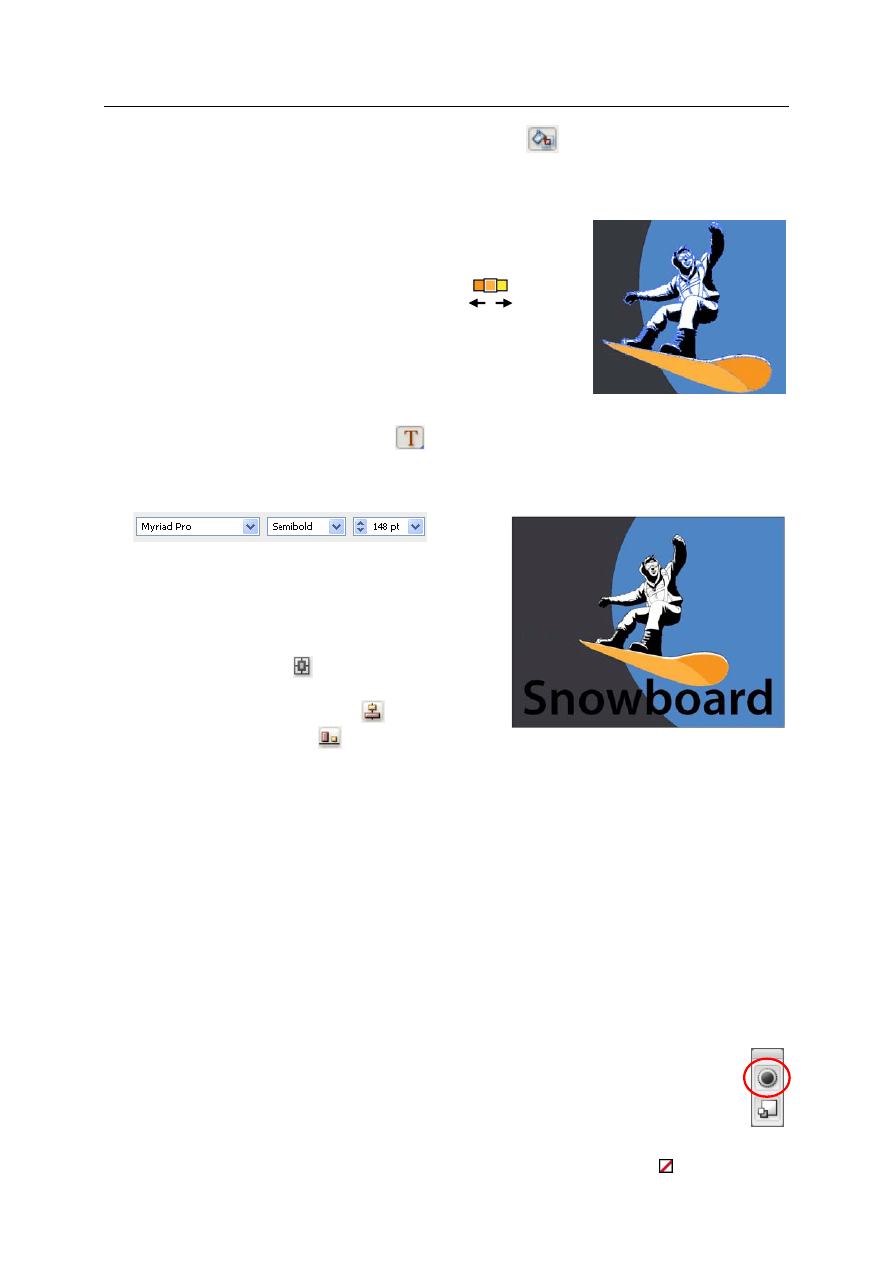

 Z przybornika wybrać narzędzie Aktywne wiadro z farbą

.

 Z panelu Swathes wybrać kolor jasnopomarańczowy (C=0 M=35 Y=85 K=0).
 Najechać kursorem na dolną część deski snowboardowej i kliknąć by pokolorować wskazany

obszar.
Nad kursorem wyświetlane są trzy kolorowe kwadraciki. Środkowy
oznacza bieżący kolor, natomiast zewnętrzne – kolory sąsiednie
z panelu Swatches. Aby przełączyć się na sąsiedni kolor wystarczy
wcisnąć lewą lub prawą strzałkę na klawiaturze.

 Wcisnąć raz na klawiaturze lewą strzałkę, by zmienić bieżący

kolor na ciemnopomarańczowy. Pomalować przód spodu deski.

Wprowadzanie tekstu

 Usunąć zaznaczenie.
 Z przybornika wybrać narzędzie Tekst

.

 Ustawić kursor pod snowboardzistą i kliknąć raz, a następnie wprowadzić tekst Snowboard.
 Zaznaczyć cały tekst (np. CTRL+A) i w pasku kontrolnym zmienić rozmiar i krój czcionki:

 Wyrównać tekst w poziomie do środka, a w pionie do

dolnej krawędzi:

o

wybrać narzędzie Zaznaczenie,

o

zaznaczyć tekst (jeśli nie był zaznaczony),

o

w pasku kontrolnym wcisnąć przycisk

wyrównywania

,

o

wybrać, po kolei, przycisk wyrównania

poziomego do środka

i wyrównania

pionowego do dołu

.

 Podsunąć postać snowboardzisty tak by jego deska znajdowała się nad tekstem.

Zamiana tekstu na krzywe

Często zachodzi konieczność zamiany tekstu na krzywe, np. w celu poddania go dalszym
modyfikacjom lub gdy plik ma być odtwarzany na innym komputerze, na którym nie zainstalowano
użytych w rysunku czcionek i wygląd tekstu mógłby się zmienić.

 Zaznaczyć tekst (jeśli nie był zaznaczony), a następnie z menu Type wybrać polecenie Create

Outlines. Tekst traktowany jest od tej chwili jak grupa obiektów wektorowych złożonych
z krzywych.

 Rozgrupować litery: menu Object > Ungroup.
 Zapisać zaznaczenie (Selection > Save Selection) jako tekst_dolny.

 Usunąć zaznaczenie.

Zmiana wyglądu i wprowadzanie efektów za pomocą panelu Appearance

 Otworzyć panel Appearance (za pomocą przycisku w pasku zadokowanym przy prawej

krawędzi przestrzeni roboczej, lub wywołując polecenie z menu Window >
Appearance).

 Z menu Select wybrać zaznaczenie tekst_dolny.

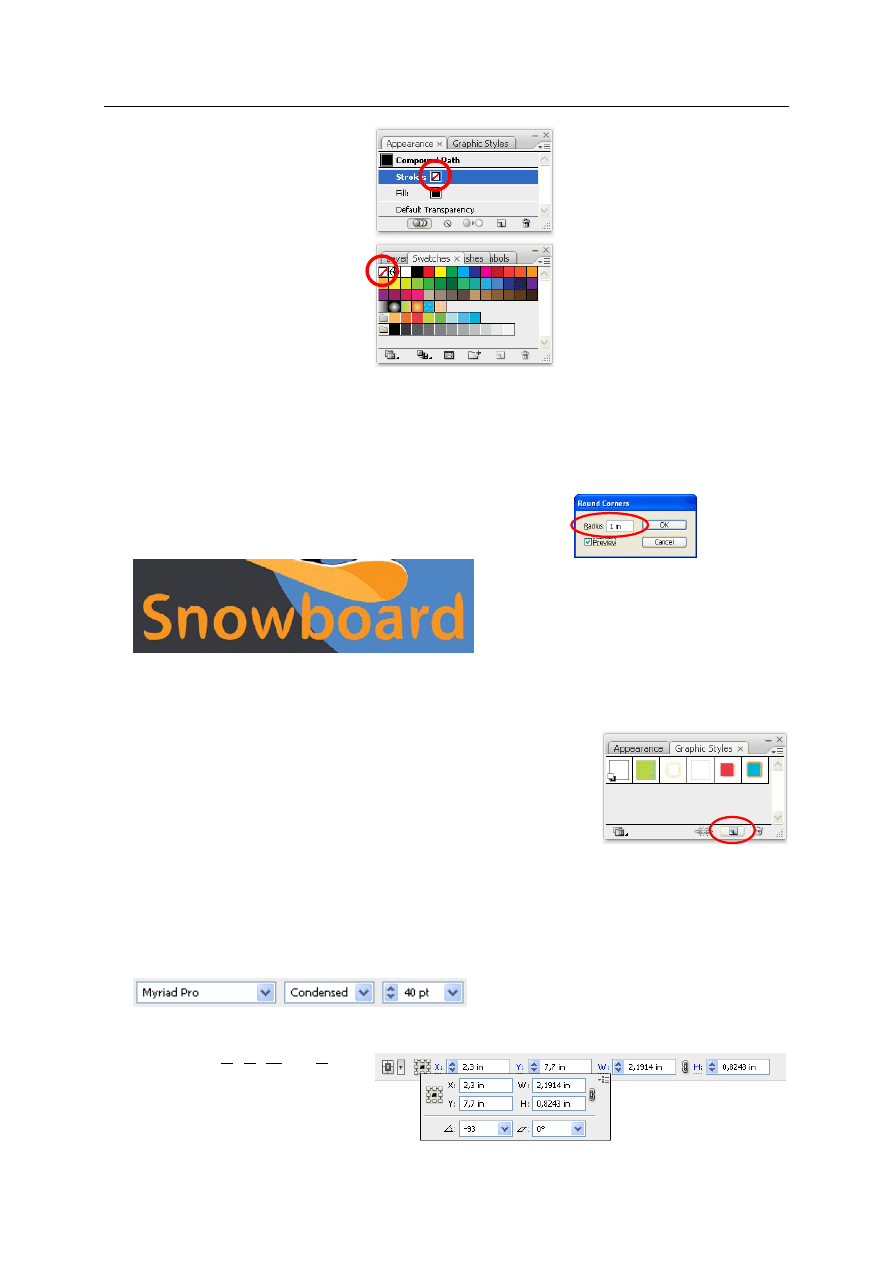

 W panelu Appearance zaznaczyć Stroke (obrys), a następnie – jeśli obrys ma jakikolwiek kolor –

otworzyć panel z próbkami kolorów (Swatches) i wybrać symbol braku koloru :

PJWSTK w Gdańsku

Zaawansowane techniki graficzne i multimedialne

Igor Garnik, na podstawie materiałów Adobe Systems Inc. oraz wyd. Helion

6

 W panelu Appearance zaznaczyć teraz Fill (wypełnienie), a następnie z panelu Swatches wybrać

kolor pomarańczowy.

 W panelu Appearance zaznaczyć opcję Compound Path (ścieżka złożona), a następnie z menu

Effect wybrać polecenie Stylize > Round Corbers. Polecenie to służy do zaokrąglania
narożników.

 W oknie dialogowym, jako promień zaokrąglenia ustawić 1 cal.

Po zaokrągleniu napis wygląda następująco:

 Zapisać powyższą kombinację atrybutów jako nowy styl:

o

otworzyć panel Graphic Styles (domyślnie jako druga zakładka we wspólnej palecie

razem z panelem Appearance),

o

wcisnąć przycisk New Graphic Style znajdujący się na

dolnym pasku panelu (w panelu pojawi się symbol nowego
stylu),

o

kliknąć dwukrotnie nowoutworzony symbol i w oknie

dialogowym nadać nazwę stylowi Pomarańczowy-
zaokrąglony.
Od tej chwili można korzystać z tego stylu by dowolnym obiektom móc nadawać
automatycznie takie same atrybuty zapisane w stylu przypisywać

 Usunąć zaznaczenie, a następnie wybrać narzędzie Tekst, kliknąć w obszarze roboczym poza

rysunkiem i wpisać tekst take the ride.

 Zaznaczyć cały tekst i w pasku kontrolnym ustawić następujące parametry tekstu:

 Wybrać narzędzie Zaznaczenie, a następnie kliknąć jedną z podkreślonych liter w pasku

kontrolnym: X, Y, W lub H, aby
wywołać okno transformacji

i wprowadzić następujące
wartości X, Y i kąta obrotu:

PJWSTK w Gdańsku

Zaawansowane techniki graficzne i multimedialne

Igor Garnik, na podstawie materiałów Adobe Systems Inc. oraz wyd. Helion

7

 Otworzyć panel Graphic Styles i kliknąć na utworzony wcześniej styl Pomarańczowy-

zaokrąglony, by nadać nowemu tekstowi te same atrybuty, co napisowi na dole rysunku.

Zakrzywianie obiektów

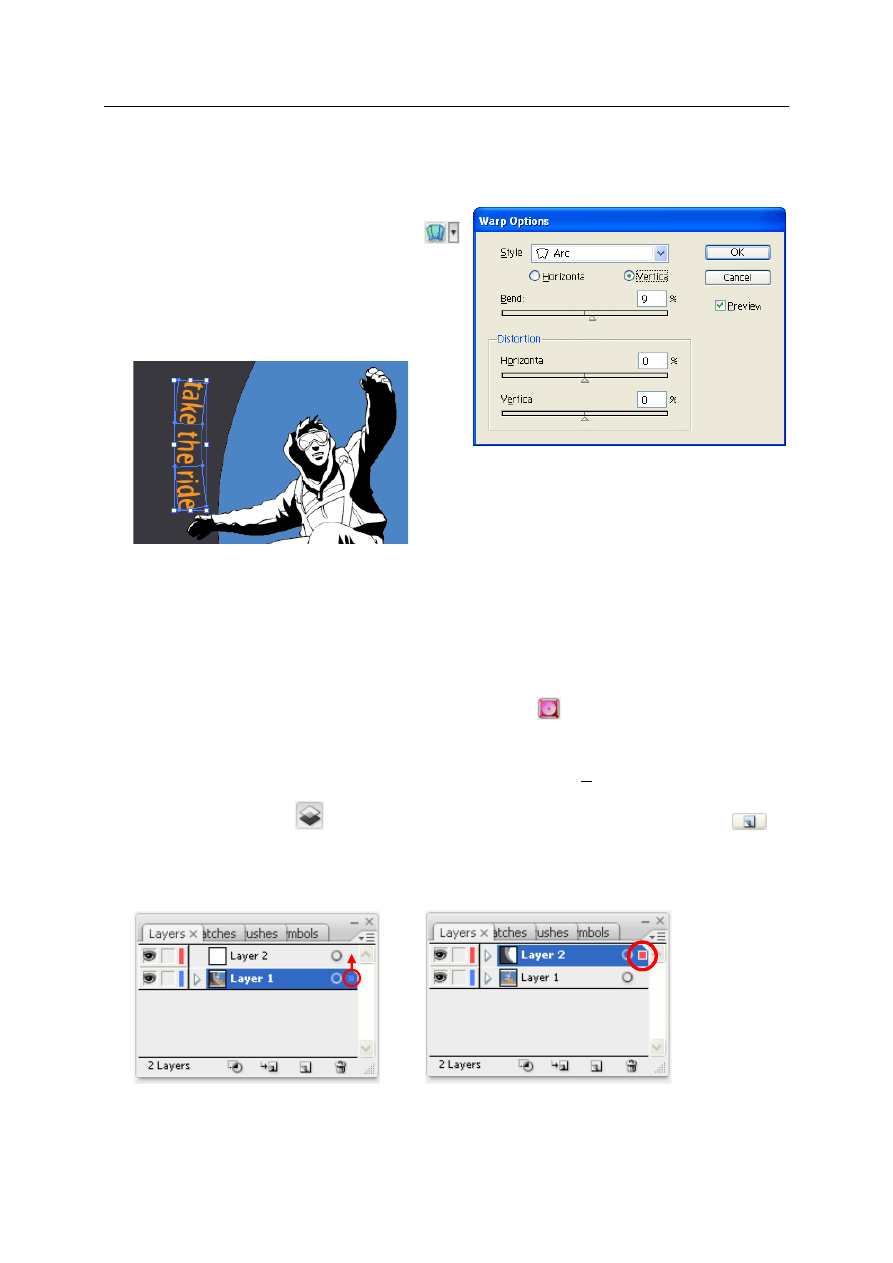

 Kliknąć znajdujący się w pasku kontrolnym

przycisk Make Envelope (utwórz formę)

i w oknie dialogowym ustawić parametry jak na
rysunku obok.

Tekst powinien wyglądać podobnie jak na
poniższej ilustracji:

 Zapisać zmiany w pliku.

Przenikanie obiektów

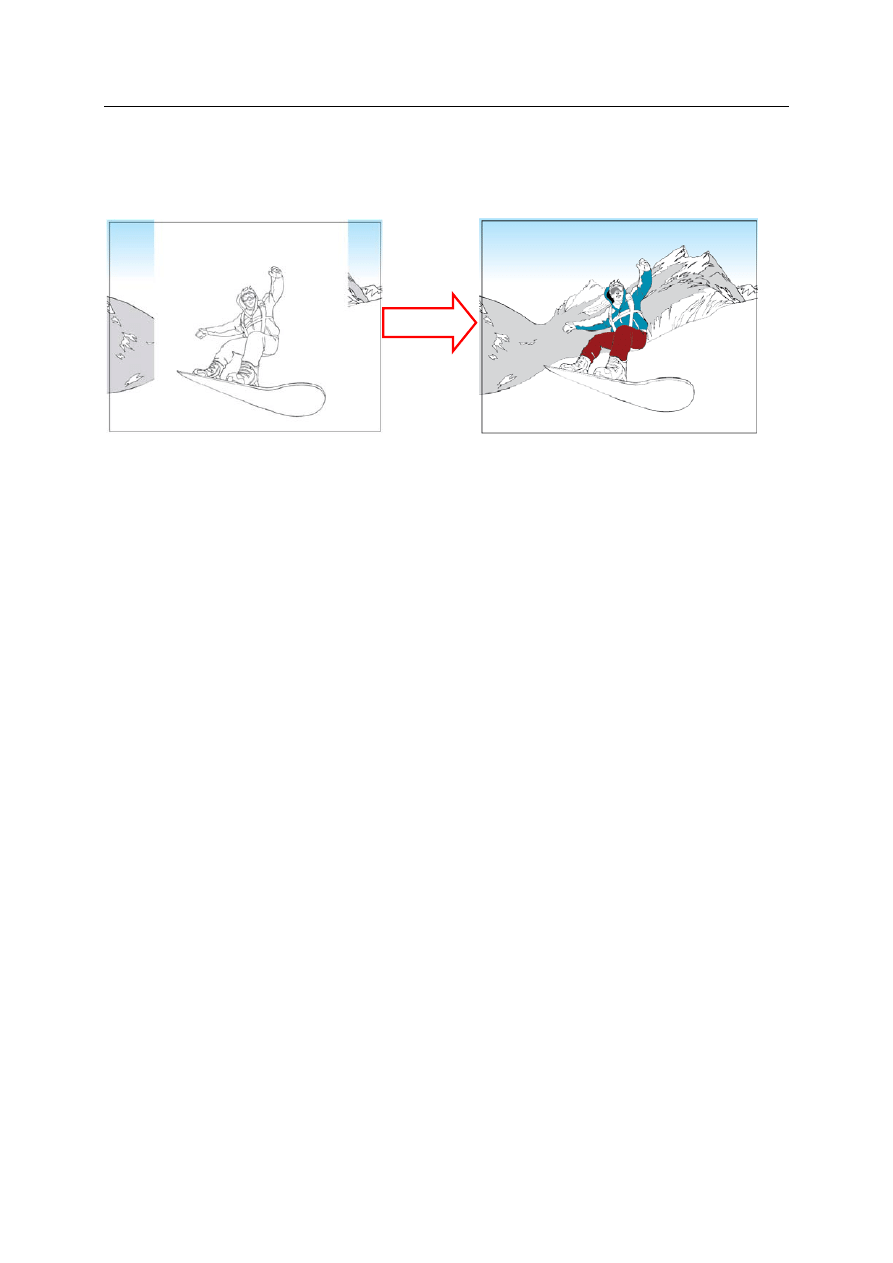

 Pobrać plik curve.ai.
 Wywołać polecenie File > Place, w oknie dialogowym wyłączyć opcję Link, a następnie

wyszukać pobrany plik i zatwierdzić wybór przyciskiem Place. W następnym oknie nie
zmieniając opcji zatwierdzić import rysunku przyciskiem OK.

 W pasku kontrolnym wcisnąć przycisk Edit Clipping Mask

(Edycja maski przycinającej).

 Wcisnąć klawisz BACKSPACE by usunąć maskę stowarzyszoną z zaimportowanym obrazem.

 Wyrównać (jeśli to konieczne) zaimportowany obraz do góry prostokąta rysunku, a następnie za

pomocą paska kontrolnego przesunąć obiekt tak by wartość w polu X wynosiła 4 cale.

 Otworzyć panel Layers

i w jego dolnym pasku wcisnąć przycisk Create New Layer

.

 Zaznaczyć obraz umieszczony przed chwilą oraz ciemnoniebieski kształt. Przy warstwie Layer 1

pojawił się niebieski kwadrat – jeśli go przeciągnąć do warstwy Layer 2, to zaznaczone obiekty
przeniesione zostaną do tej warstwy.

 Wyłączyć widoczność warstwy Layer 2 i zaznaczyć niebieski prostokąt (przedtem było to

utrudnione, gdyż prostokąt znajdował się pod złożonym obiektem utworzonym z prostokąta
i elipsy). Przenieść prostokąt na warstwę Layer 2 tak samo jak poprzednio.

PJWSTK w Gdańsku

Zaawansowane techniki graficzne i multimedialne

Igor Garnik, na podstawie materiałów Adobe Systems Inc. oraz wyd. Helion

8

 Włączyć widoczność warstwy Layer 2, a wyłączyć dla Layer 1.

 Uporządkować kolejność wyświetlania korzystając polecenia Arrange > Send to Back

wybranego z menu podręcznego po kliknięciu prawym przyciskiem myszki na niebieskim
prostokącie.

 Usunąć zaznaczenie, a następnie zaznaczyć szary kształt.

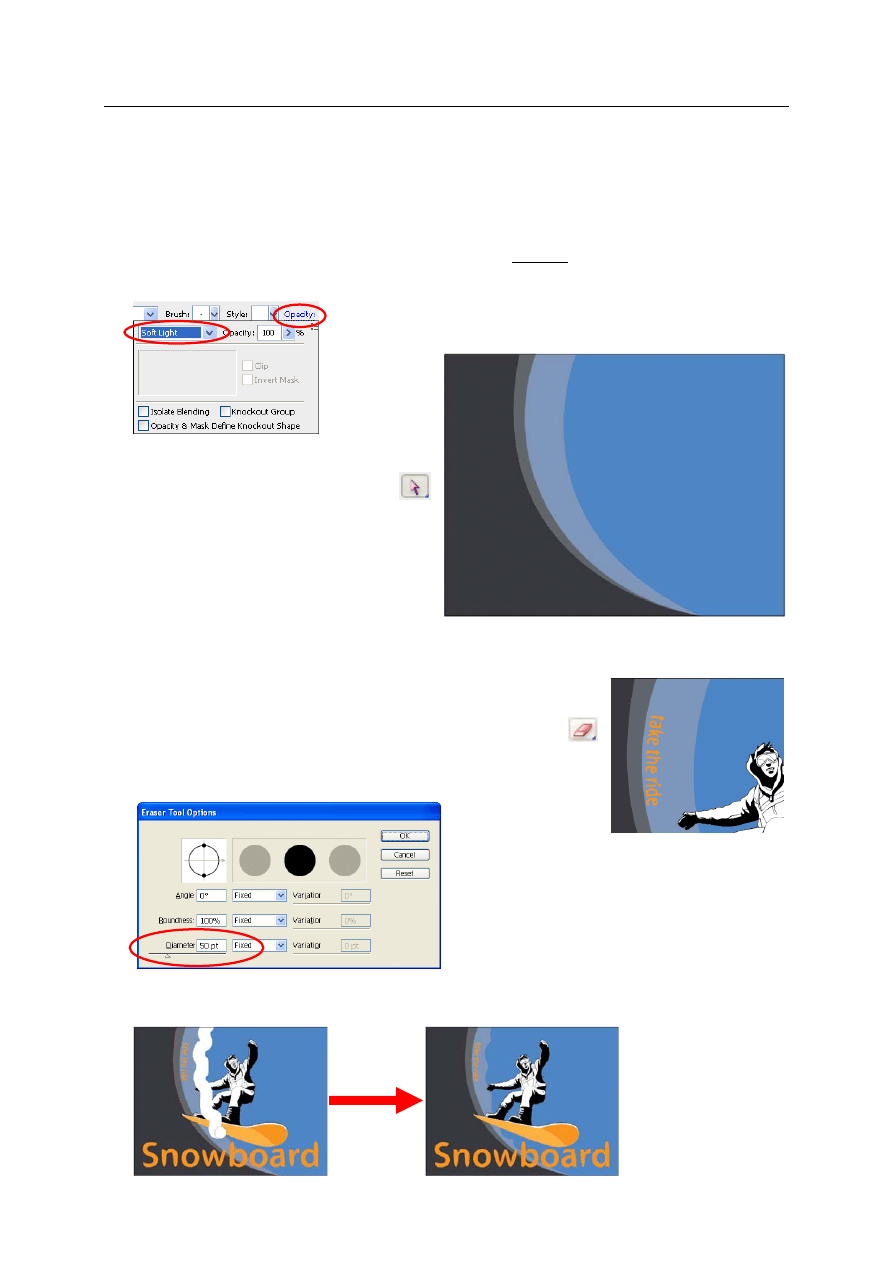

 W pasku kontrolnym kliknąć podkreślony napis Opacity (krycie) by wywołać panel

przezroczystości. Z umieszczonej u góry listy rozwijanej wybrać opcję Soft Light:

 Usunąć zaznaczenie, a następnie wybrać

narzędzie Zaznaczenie bezpośrednie

i zaznaczyć elipsę.

 Dopasować położenie elipsy tak by warstwa

Layer 2 wyglądała jak na rysunku obok:

 Przesunąć warstwę Layer 2 pod Layer 1.
 Przywrócić widoczność warstwy Layer 1.

 Zapisać zmiany w rysunku.

Zastosowanie narzędzia Gumka

 Przesunąć napis take the ride jak najbliżej granicy elipsy.

 Zaznaczyć półprzezroczysty sierpowaty kształt.
 W przyborniku kliknąć dwukrotnie na ikonie narzędzia Gumka

i w wywołanym w ten sposób oknie dialogowym ustawić średnicę

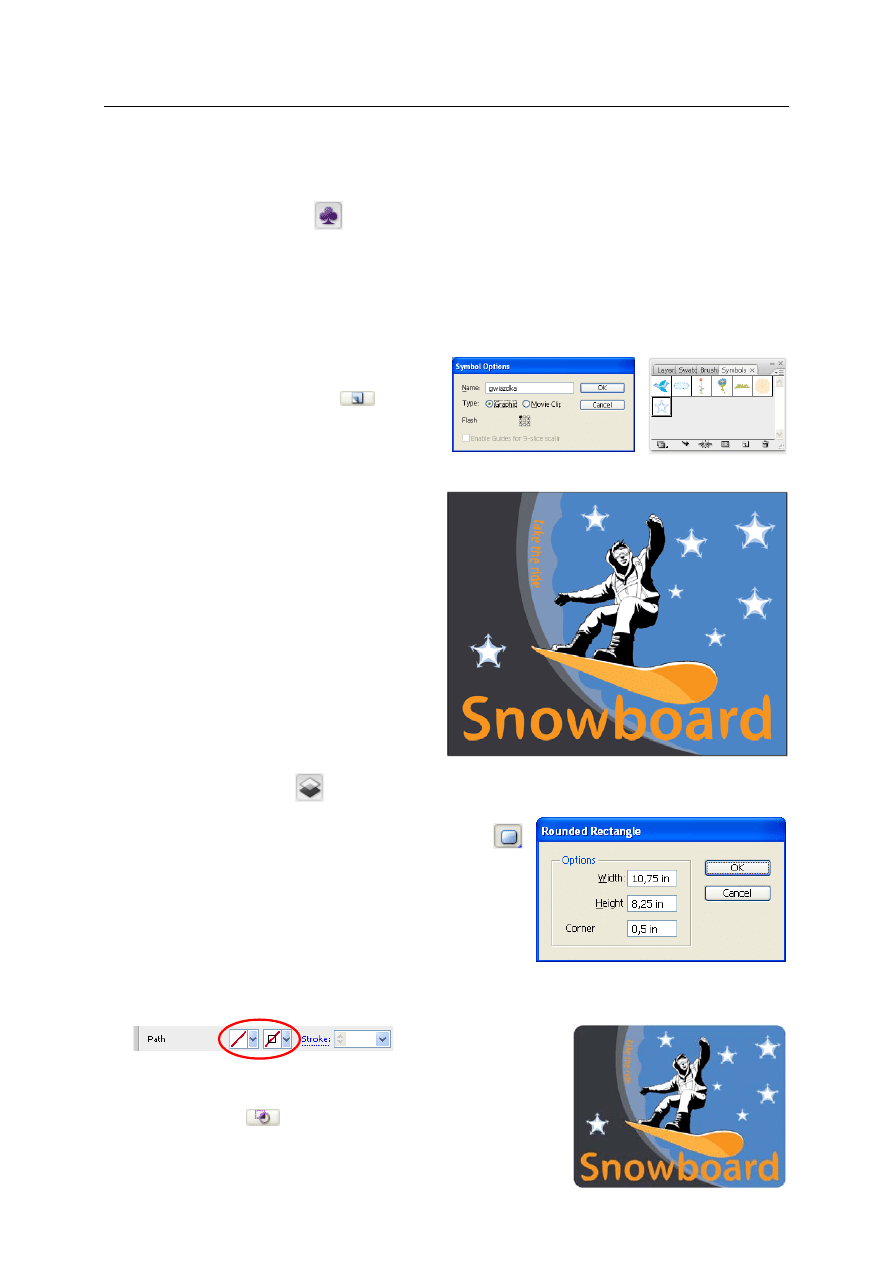

narzędzia na 50 pt, jak na rysunku:

 Falistym ruchem przesunąć gumką po prawym brzegu zaznaczonego kształtu:

PJWSTK w Gdańsku

Zaawansowane techniki graficzne i multimedialne

Igor Garnik, na podstawie materiałów Adobe Systems Inc. oraz wyd. Helion

9

Usunięty został tylko fragment zaznaczonego obiektu – pozostałe obiekty pozostały nienaruszone.

 Zapisać zmiany w pliku.

Wstawianie gotowych symboli

 Otworzyć panel Symbols

. Domyślnie panel Symbols znajduje się na tej samej palecie co

panele Layers i Swatches.

 Pobrać i otworzyć plik snowflake.ai.
 Kliknąć gwiazdkę widoczną na rysunku i skopiować ją do schowka Windows (CTRL+C).
 Zamknąć plik snowflake.ai.
 Wkleić skopiowany obiekt używając polecenia wklejania na wierzch: Edit > Paste in Front.

 Przeciągnąć gwiazdkę na panel symboli (to

samo można uzyskać wciskając w panelu
Symbols przycisk New Symbol

).

 W oknie dialogowym wpisać nazwę

gwiazdka.

 Z panelu symboli przeciągnąć na rysunek

kilka gwiazdek (tzw. instancji symbolu).

 Zmienić po kolei wielkości gwiazdkom

wstawionym do rysunku, by miały one
zróżnicowane wielkości.

 Zapisać zmiany w rysunku.

Tworzenie maski odcinania

 Otworzyć panel Layers

i wybrać warstwę Layer 2.

 Z przybornika wybrać Prostokąt zaokrąglony

(narzędzie to znajduje się w tej samej grupie co narzędzie
Prostokąt).

 Kliknąć raz w obszarze roboczym by pojawiło się okno

dialogowe, w którym należy ustawić następujące wartości:

 Wyśrodkować prostokąt do środka strony (tak jak na

początku tego ćwiczenia).

 W panelu kontrolnym ustawić brak koloru dla wypełnienia i prostokąta

 Usunąć zaznaczenie.
 Z dolnego paska panelu warstw wybrać przycisk Make/Release

Clipping Mask

, by utworzyć maskę przycinania. Ramka

rysunku została przycięta i zaokrąglona.

PJWSTK w Gdańsku

Zaawansowane techniki graficzne i multimedialne

Igor Garnik, na podstawie materiałów Adobe Systems Inc. oraz wyd. Helion

10

Ćwiczenie 2

Rysowanie za pomocą narzędzi kształtów podstawowych

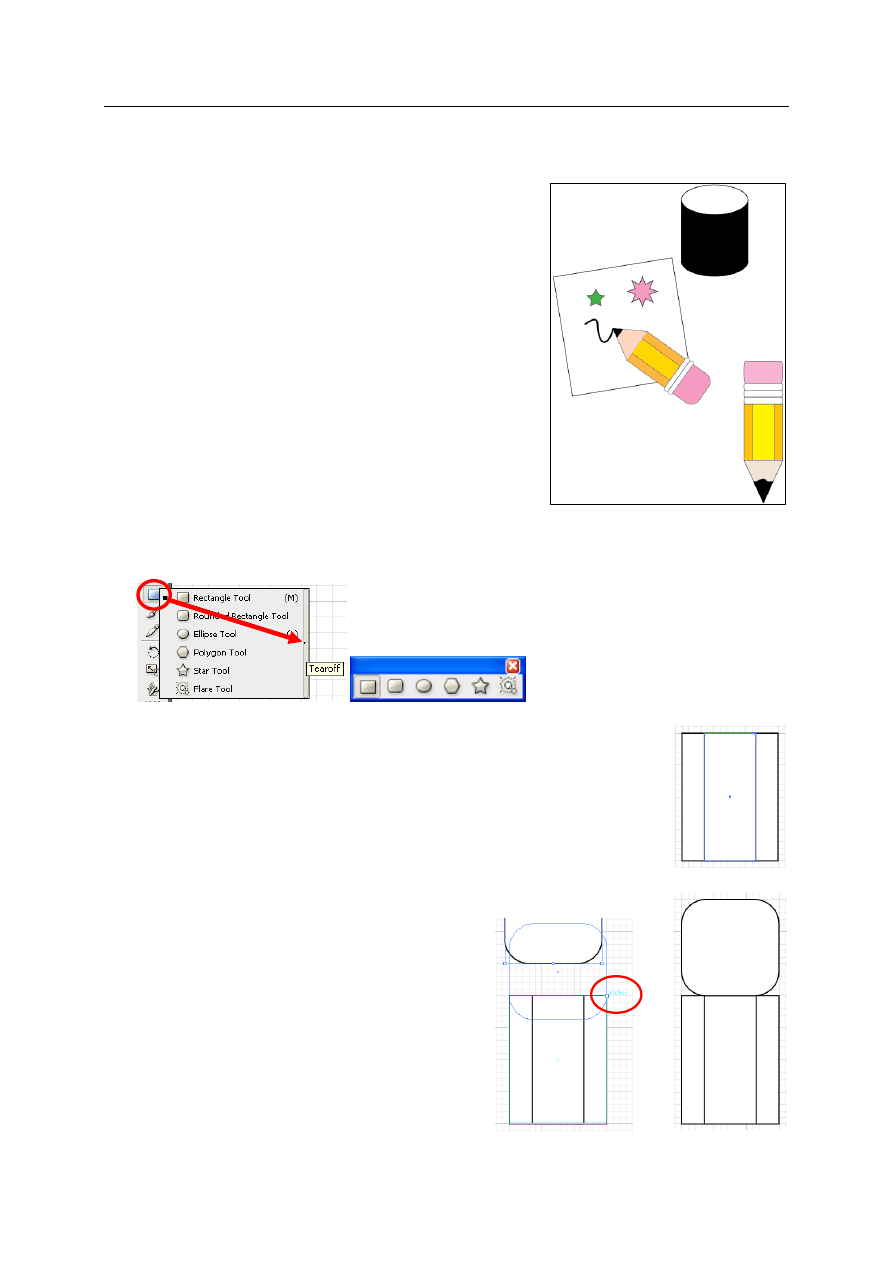

Efektem tego ćwiczenia ma być rysunek przedstawiony obok,
utworzony wyłącznie z kształtów podstawowych.

 Utworzyć nowy dokument (CTRL+N). Wybrać format

pionowy A4. Jednostki: centymetry.

 Zapisać dokument jako kształty.ai. W oknie opcji

pozostawić ustawienia domyślne.

 W menu View zaznaczyć opcję Show Grid, a następnie

opcję Snap to Grid. Na ekranie pojawi się siatka,
a rysowane obiekty będą przyciągane do węzłów i linii
siatki.

 Z menu Edit wybrać Preferences > Grid & Guides... i w

oknie dialogowym ustawić Gridline every: 0,5 cm,
Subdivisions: 5.

 W przyborniku nacisnąć przycisk narzędzia Prostokąt i przesunąć mysz w prawo by rozwinąć

grupę narzędzi, a następnie przenieść kursor na środek prawej krawędzi obramowania grupy
i zwolnić przycisk myszki, by oderwać pasek grupy narzędzi od przybornika.

 Wybrać narzędzie Prostokąt i narysować prostokąt o wymiarach 3 x 4 cm

(pionowo).

 Najechać kursorem na środek narysowanego prostokąta, wcisnąć ALT

i narysować drugi prostokąt o tej samej wysokości, lecz dwa razy węższy.

 Wybrać narzędzie Prostokąt zaokrąglony i kliknąć raz na obszarze roboczym.

 W oknie dialogowym ustawić wymiary wysokości i szerokości na 3 cm,

a zaokrąglenia 0,75 cm. Wcisnąć OK.

 W menu View wyłączyć opcję Snap to Grid,

a zaznaczyć opcję Smart Guides. Podczas
wykonywania rysowania lub przesuwania obiektów
przy obiektach będą pojawiać się podpowiedzi.

 Wybrać narzędzie zaznaczenia i wykorzystując

inteligentne prowadnice (Smart Guides) przesunąć
zaokrąglony kwadrat na szczyt prostokątów.

 Podobnie narysować dwa zaokrąglone prostokąty

o wymiarach 3,4 x 0,4 cm i promieniu zaokrąglenia
0,2 cm.

PJWSTK w Gdańsku

Zaawansowane techniki graficzne i multimedialne

Igor Garnik, na podstawie materiałów Adobe Systems Inc. oraz wyd. Helion

11

 Umieścić utworzone kształty jak na rysunku:






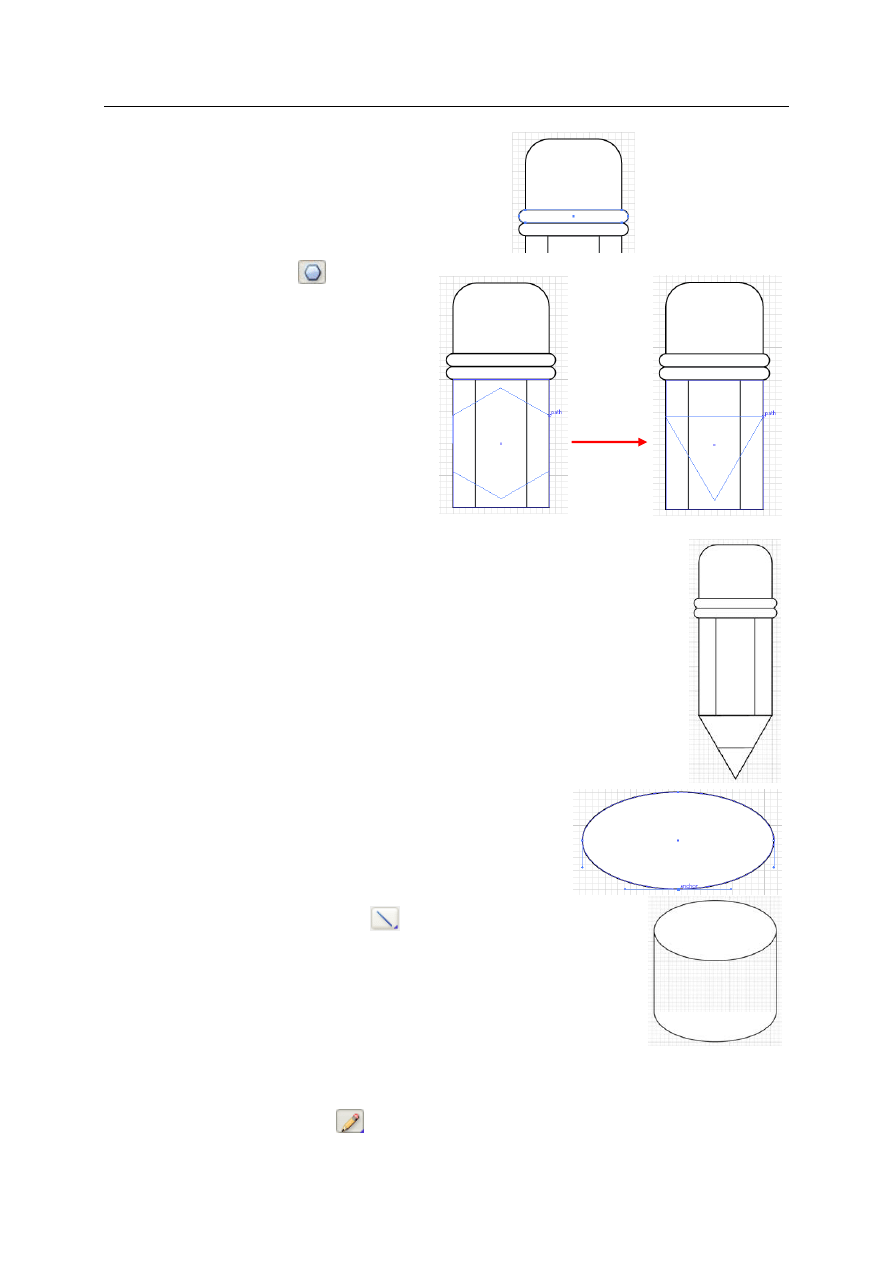

Wybrać narzędzie Wielokąt

.

 Rozpocząć rysowanie sześciokąta

(domyślna opcja) od ustawienia kursora na
środku prostokątów, naciśnięcia przycisku
myszki i przeciągnięcia kursora na krawędź
prostokąta.

 Nie zwalniając przycisku myszki wcisnąć 3

razy strzałkę w dół (zmniejszanie liczby
boków wielokąta). Ustawić trójkąt tak by
wierzchołek znajdował się na linii
prostokąta a podstawa trójkąta była
pozioma.

 Wcisnąć spację i przesunąć trójkąt na dół

prostokąta.

 Zwolnić spację a potem dopiero zwolnić przycisk myszki.

 Skopiować i wkleić na wierzch kopię trójkąta.

 Za pomocą polecenia Object > Transform > Scale... zmniejszyć dwukrotnie

kopię trójkąta.

 Narysować elipsę 6 x 3 cm.

 Wybrać narzędzie Zaznaczenie bezpośrednie i za jego pomocą

zaznaczyć dolną połowę elipsy klikając na dolny węzeł.

 Skopiować i wkleić na wierzch kopię dolnej połowy elipsy.
 Przesunąć kopię w dół na odległość ok. 4 cm.

 Za pomocą narzędzia Linia

dorysować krawędzie boczne

utworzonego w ten sposób walca.

 Zaznaczyć wszystkie elementy walca i za pomocą polecenia Object >

Group (CTRL+G) utworzyć grupę.

 Podobnie utworzyć grupę ołówka.
 Pokolorować oba kształty.
 Dorysować kwadrat („kartka papieru”) i obrócić go o ok. 5°.
 Za pomocą narzędzia Ołówek

dorysować linię „rysowaną” ołówkiem.

 Zapisać zmiany w pliku.

3 x ↓

PJWSTK w Gdańsku

Zaawansowane techniki graficzne i multimedialne

Igor Garnik, na podstawie materiałów Adobe Systems Inc. oraz wyd. Helion

12

Ćwiczenie 3

Ćwiczenie kontrolne

Wykorzystując opcję Live Trace zwektoryzować, a następnie pokolorować postać snowboardzisty
w pliku L3Start_02.ai.
