Zakład Współdziałania Budowli z Podło

Ŝ

em       Instytut Mechaniki Budowli        Wydział In

Ŝ

ynierii L

ą

dowej PK       Formularz 4/4

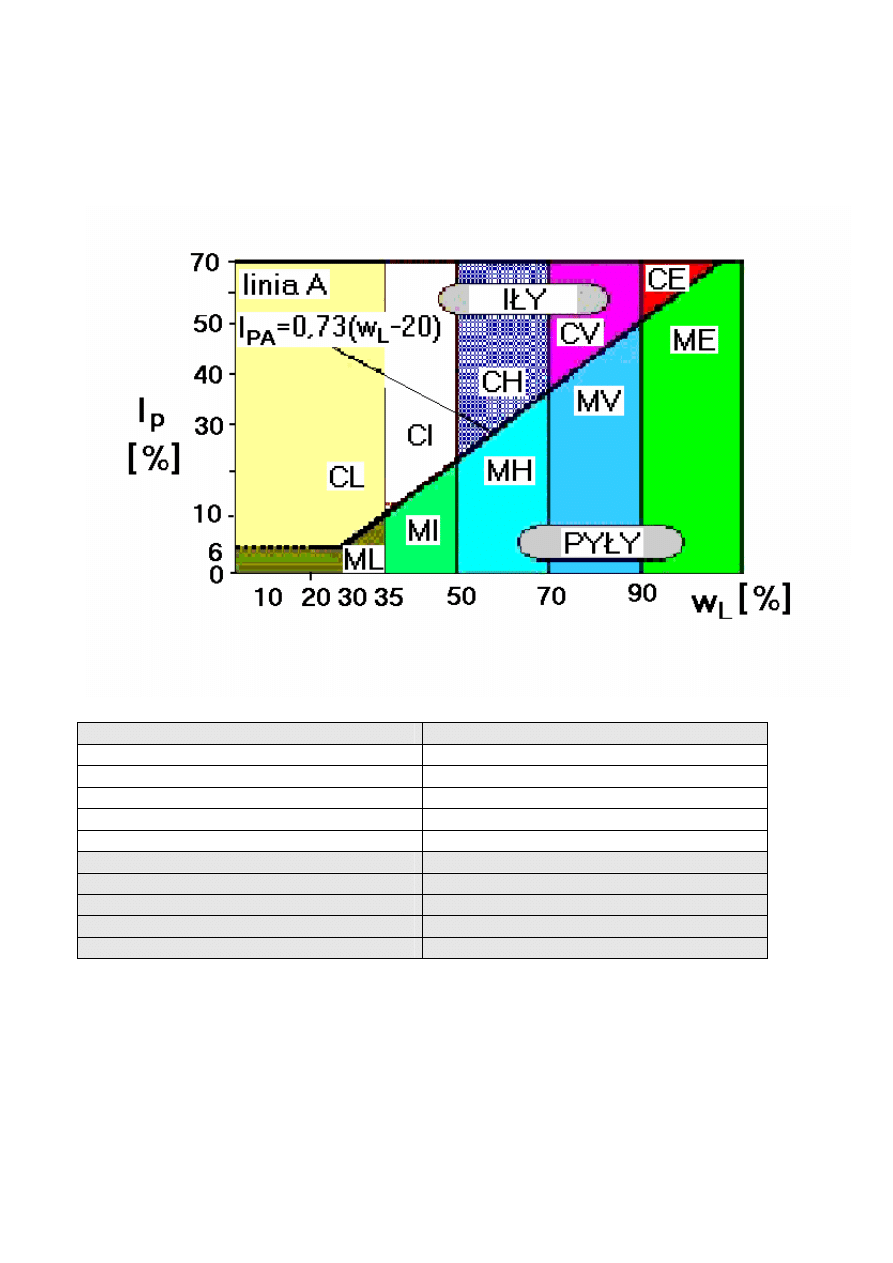

Wykres plastyczności wg Casagrandea



Wykres plastyczności według Casagrande’a  (karta Casagrande’a ) zmodyfikowany przez IAEG
Comission (1981r.)




Symbol

Nazwa gruntu

CL

Ił chudy o niskiej plastyczności

CI

Ił o średniej plastyczności

CH

Ił o wysokiej plastyczności

CV

Ił o bardzo wysokiej plastyczności

CE

Ił o ekstremalnie wysokiej plastyczności

ML

Pył o niskiej plastyczności

MI

Pył o średniej plastyczności

MH

Pył o wysokiej plastyczności

MV

Pył o bardzo wysokiej plastyczności

ME

Pył o ekstremalnie wysokiej plastyczności



Dla gruntów drobnoziarnistych (ponad 35% cząstek o wymiarach mniejszych niŜ (0,06 mm).


Naniesiony pkt ……………   Jest to ………………………………………………………………
