Ćwiczenie  9



Temat: Badanie tyrystora i triaka.



Zagadnienia na wejściówkę:

-



Co to jest prostownik sterowany?

-



Obliczanie rezystancji zastępczej obwodów  zawierających mieszane
połączenie rezystorów.

-



Narysować charakterystykę napięciowo-prądową tyrystora.

-



Narysować charakterystykę napięciowo-prądową triaka.

-



Narysować strukturę i symbol graficzny tyrystora.




1. Wyznaczanie charakterystyki napięciowo-prądowej tyrystora.

a) w kierunku przewodzenia

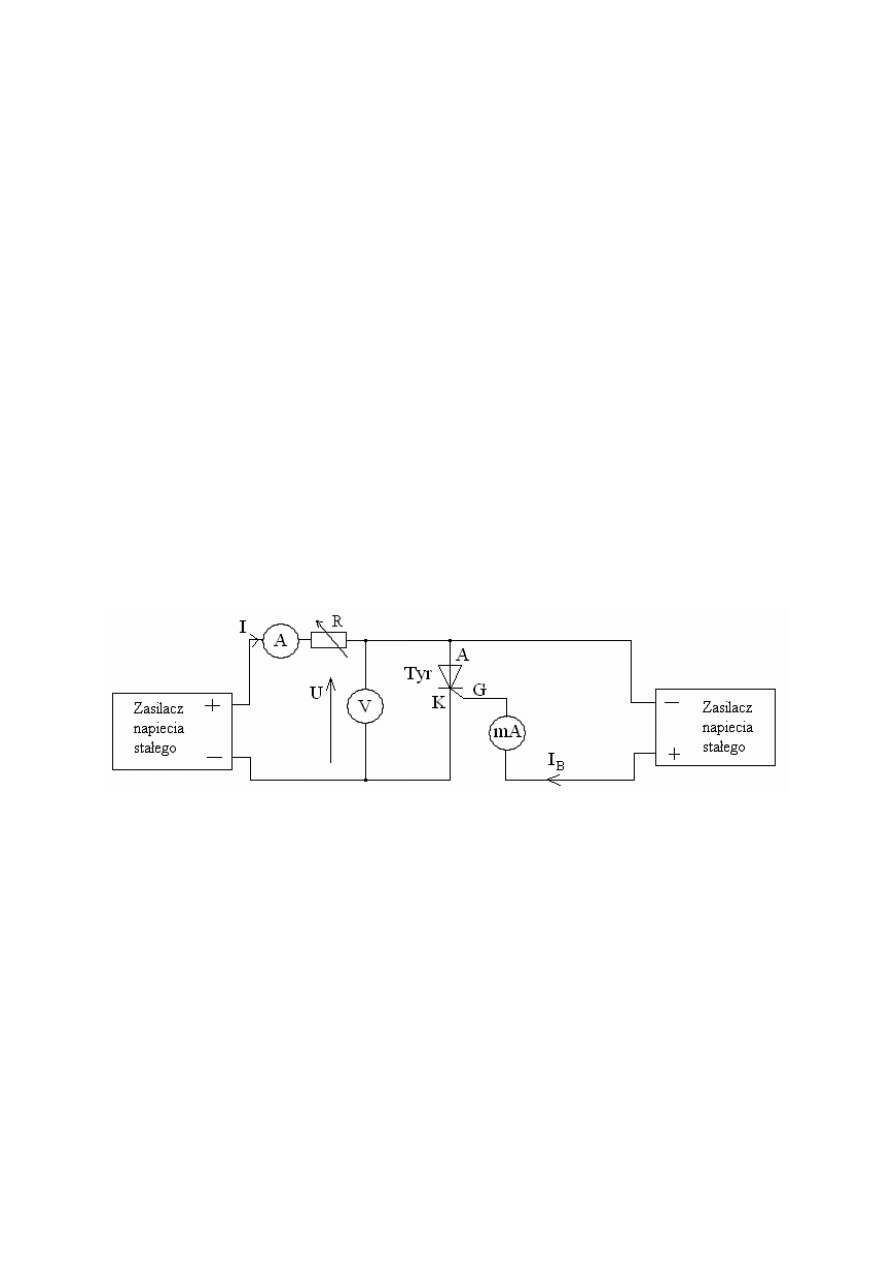

Schemat układu pomiarowego:




Charakterystykę  napięciowo-prądową  tyrystora  w  kierunku  przewodzenia  przy
róŜnych  prądach  bramkowych  I

G

  wyznacza  się  w  układzie  przedstawionym

powyŜej.  Pomiary  napięcia  U  i  odpowiadające  im  wartości  prądu  I  naleŜy
wykonać  przy  trzech  wartościach  prądu  bramkowego  I

G

.  Przed  przystąpieniem

do pomiarów naleŜy zapoznać się danymi katalogowymi tyrystora, a szczególnie
zwrócić  uwagę  na  graniczne  wartości  napięć  i  prądów.  Wyniki  pomiarów
odpowiednio zapisać w tabeli 1.



2

b) w kierunku zaporowym

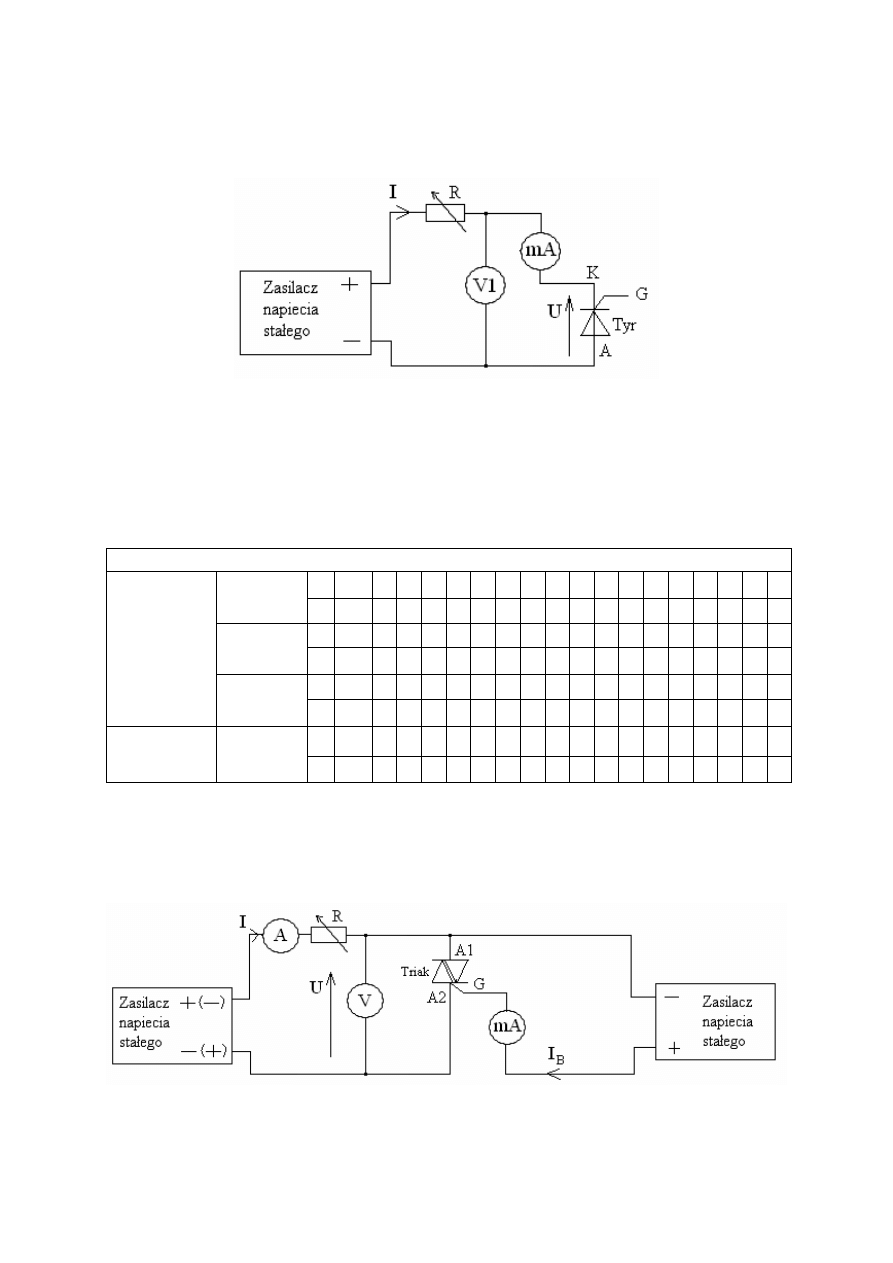

Schemat układu pomiarowego:




Charakterystykę  napięciowo-prądową  tyrystora  dla  kierunku  zaporowego
wyznacza się z układu powyŜej, który nie róŜni się od układu dla zwykłej diody.
Wyniki pomiarów odpowiednio zapisać w tabeli 1.

Tabela 1.


Dane tyrystora:

U  V



































I

G

=0

I

A



































U  V



































I

G

=....mA

I

A



































U  V



































Kierunek

przewodzenia

I

G

=....mA

I

A



































U  V



































Kierunek

zaporowy

I

G

=0

I  mA





































2. Wyznaczanie charakterystyki napięciowo-prądowej triaka.

Schemat układu pomiarowego:








3

Połączyć  układ  według  schematu.  Charakterystykę  napięciowo-prądową  triaka
naleŜy  wyznaczyć  róŜnych  wartości  prądu  bramkowego  I

G

,  dla  dwóch

polaryzacji  „dodatniej”  i  „ujemnej”.  Pomiary  napięcia  U  i  odpowiadające  im
wartości prądu I naleŜy zapisać w tabeli 2.

Tabela 2.

Dane triaka:

U  V



































I

G

=0

I

A



































U  V



































I

G

=....mA

I

A



































U  V



































Polaryzacja

„dodatnia”

I

G

=....mA

I

A



































U  V



































I

G

=0

I

A



































U  V



































I

G

=....mA

I

A



































U  V



































Polaryzacja

„ujemna”

I

G

=....mA

I

A






































5. Opracowanie wyników ćwiczenia.
W  sprawozdaniu  umieścić  wszystkie  schematy  pomiarowe,  zanotować  dane
mierników  i  przyrządów  pomiarowych,  przerysować  i  uzupełnić  tabele
pomiarowe. Narysować na papierze milimetrowym charakterystyki napięciowo-
prądowe  tyrystora  i  triaka  dla  odpowiadających  im  prądów  bramkowych.
Zanotować wnioski na podstawie poniŜszych zagadnień:

-



opisać budowę i zasadę działania tyrystora.
