FOTOWOLTAIKA

I

POPMPY CIEPŁA

Dr inż. Zbigniew Wrzesioski

Warszawa 12.01.2012

background image

SYSTEMY FOTOWOLTAICZNE





Początkowo ogniwa słoneczne były

wykorzystywane tylko w kosmosie. W latach
siedemdziesiątych narodziła się koncepcja
wykorzystania energii słonecznej jako źródła
alternatywnego w stosunku do źródeł
paliwowych.



background image

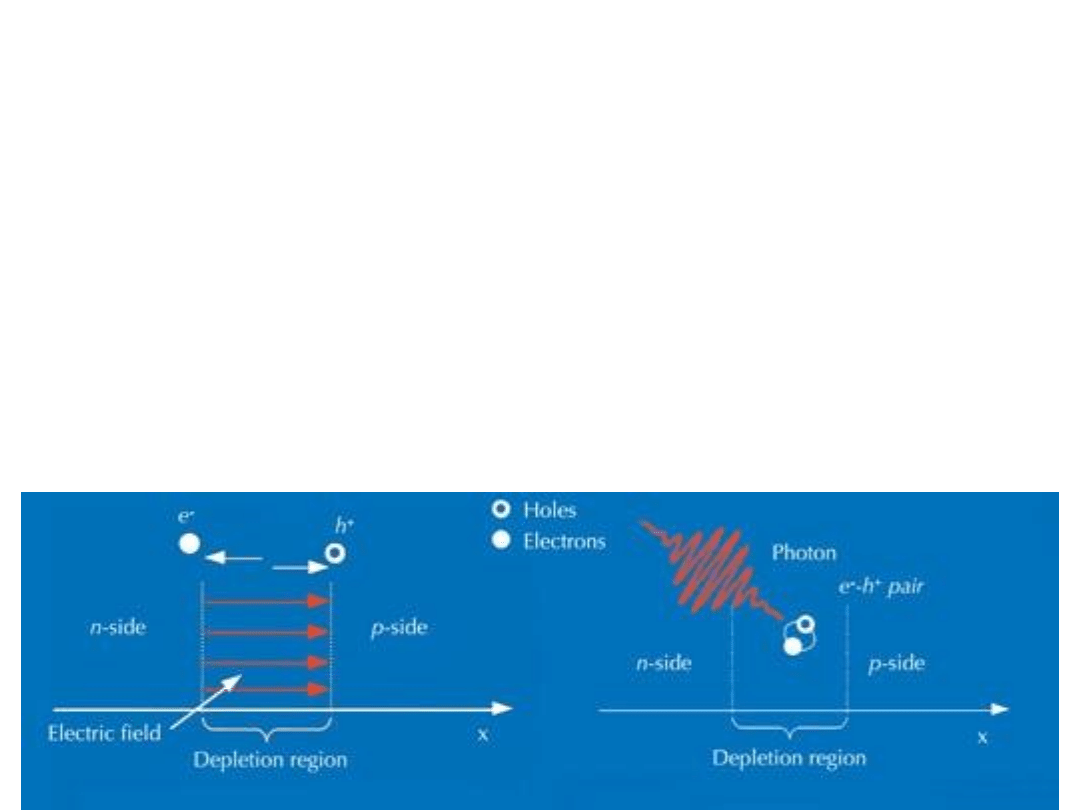

Najprostsze  ogniwo  słoneczne  można  zbudowad  przez
połączenie  dwóch  półprzewodników;  jednego  o  typie  p  i
jednego o typie n, nazywane złączem p-n. W takim złączu,
elektrony z krzemu typu n „widzą” dziury w krzemie typu p i
przemieszczają  się,  żeby  je  wypełnid  i  utworzyd  parę
elektron-dziura.  Jednak,  gdy  foton  uderza  jedną  z  takich
par,  zostaje  ona  rozerwana  i  przepływ  tych  nowo-
uwolnionych

nośników

ładunków

(pozytywnych

negatywnych) przez materiał wytwarza prąd elektryczny.

background image

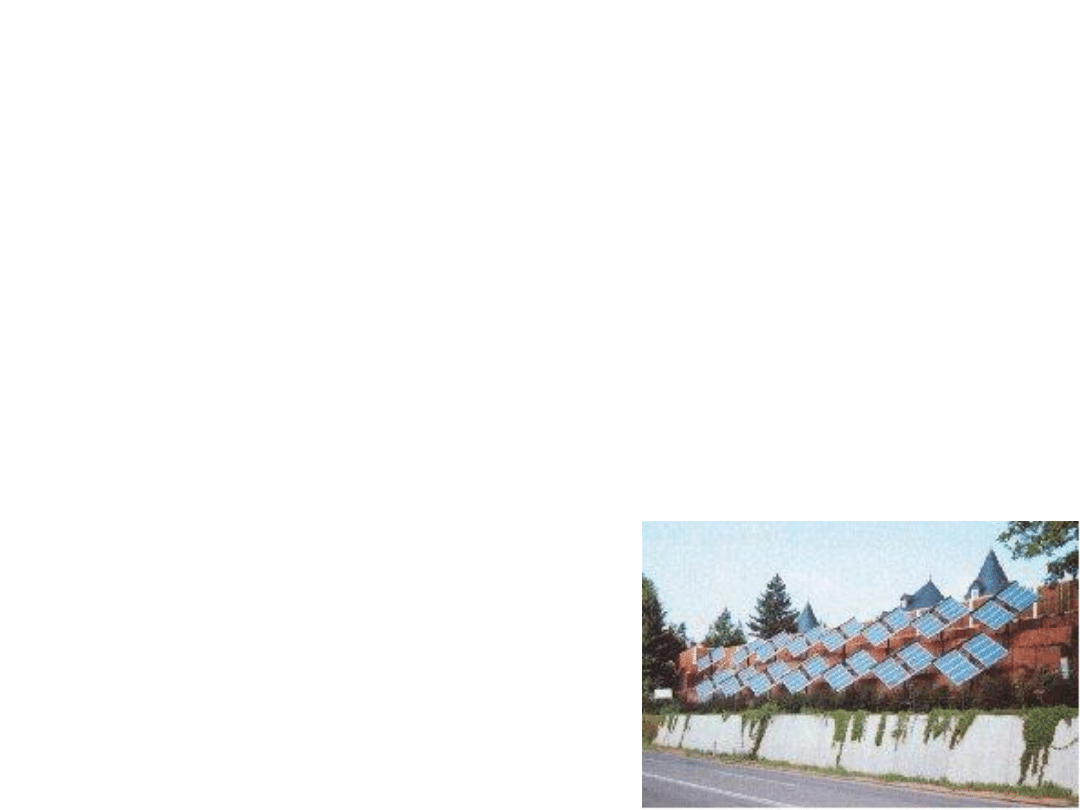

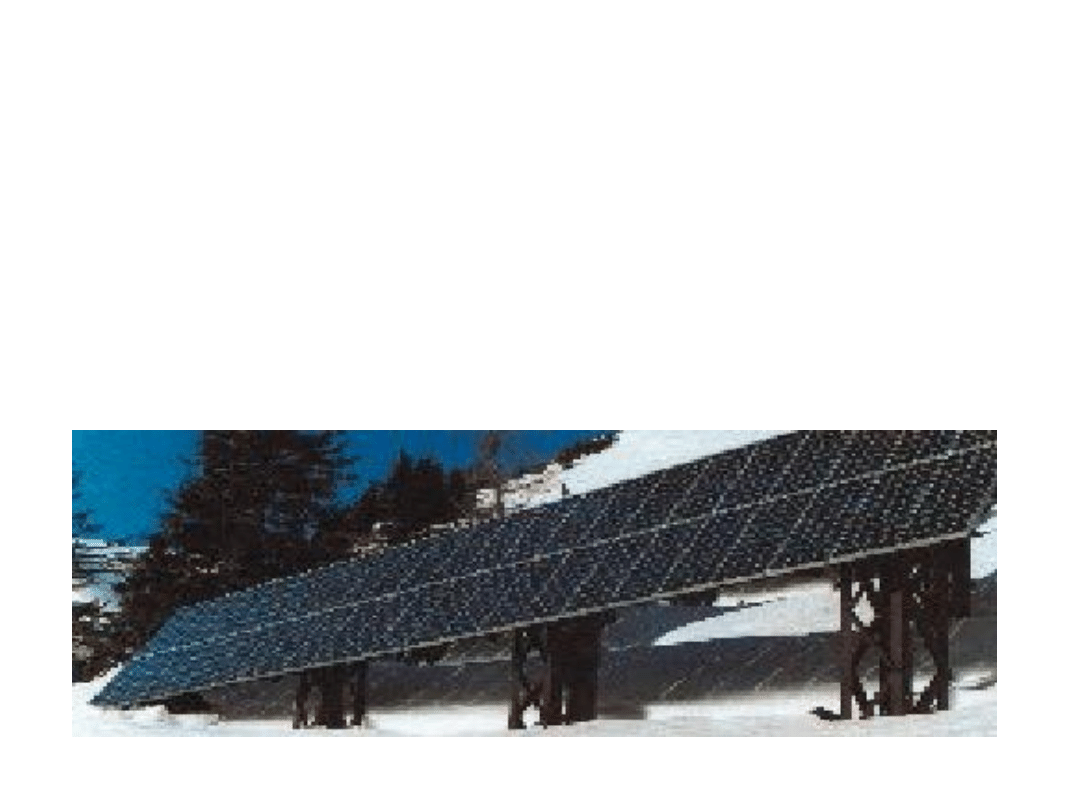

Jednym  z  ograniczeo

stosowania

energii

słonecznej  jest  zależnośd  ilości  wyprodukowanego
prądu  od  czynników  środowiskowych  takich  jak
zachmurzenie,  kąt  pod  którym  promienie  słoneczne
padają  na  panel,  śnieg,  deszcz,  liście  czy  inne
zanieczyszczenia i oczywiście pora nocna.

background image

Najbardziej typowe sektory zastosowania

systemów fotowoltaicznych to:



• telekomunikacja (zasilanie stacji radiowo-telekomunikacyjnych),
• rolnictwo (zasilanie urządzeo pompujących i nawadniających,

konserwujących żywnośd),

• rekreacja i turystyka (pola namiotowe, domki kempingowe, jachty),
• budownictwo mieszkaniowe (oświetlanie i zasilanie elektrycznych

urządzeo gospodarstwa domowego),

• transport (zasilanie znaków drogowych i morskich, oświetlanie

przystanków i ulic oraz napęd pojazdów słonecznych),

• elektroenergetyka (produkcja energii elektrycznej na potrzeby

ogólnej sieci elektroenergetycznej),

• elektronika użytkowa (zasilanie wszelkiego użytku: kalkulatory,

urządzenia telewizyjne).


background image

Energię słoneczną w Polsce można

scharakteryzowad następująco:

• stosunkowo duża ilośd energii padająca na

jednostkę powierzchni, porównywalna z
wartością charakteryzującą strefę tropikalną,
jednak o znacznie mniejszym jednostkowym
strumieniu mocy wynoszącym średnio w ciągu
roku 930 - 1163 kW/m

2

• duży udział promieniowania rozproszonego, tzw.

dyfuzyjnego wynoszący około 50%
promieniowania całkowitego,

• średnio 1600 godzin słonecznych w ciągu roku.



background image

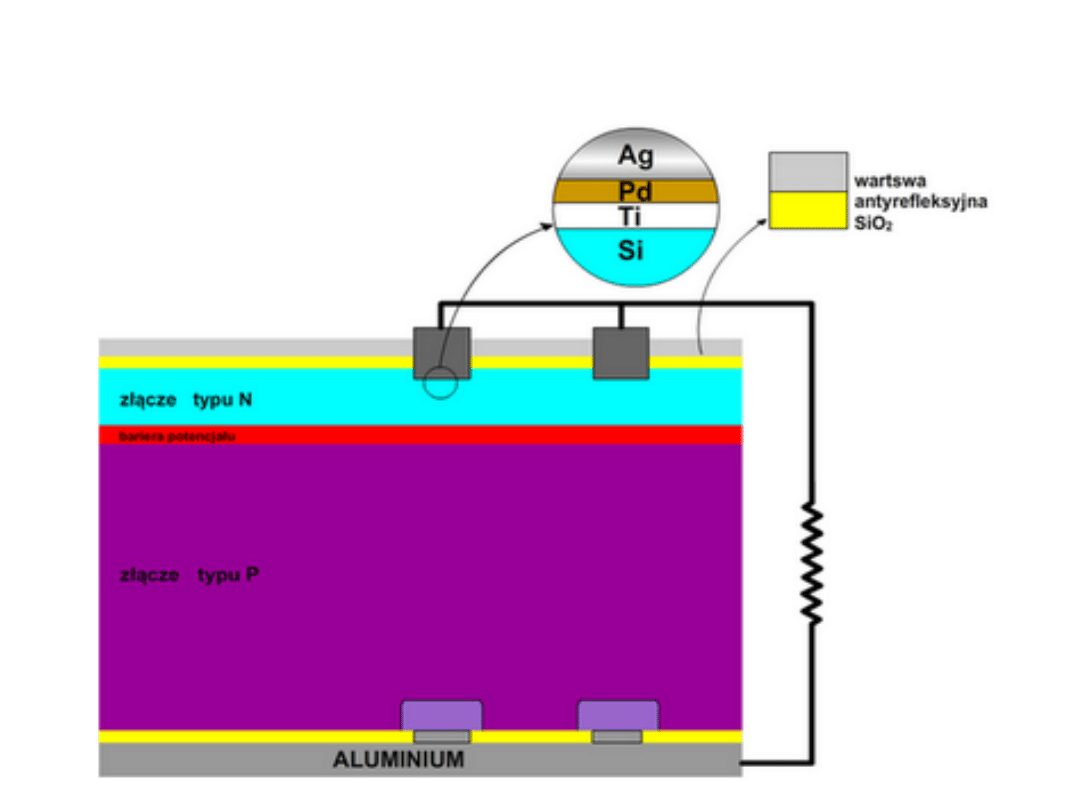

Budowa ogniwa fotowoltaicznego

background image

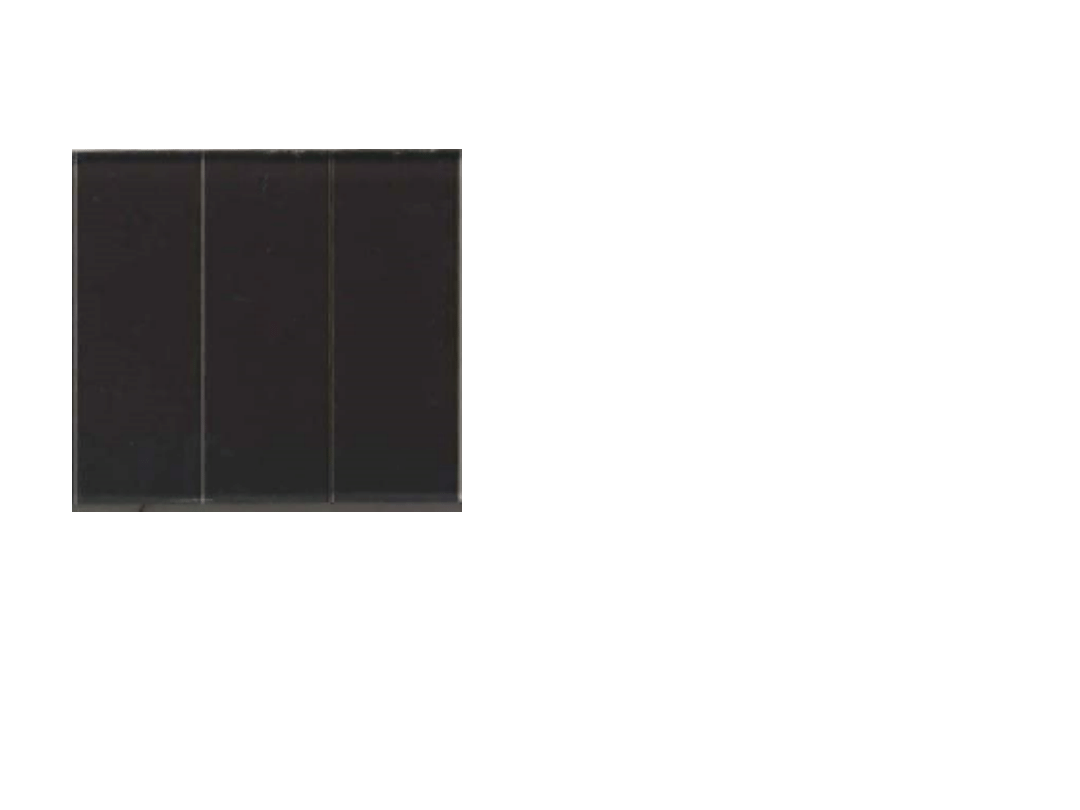

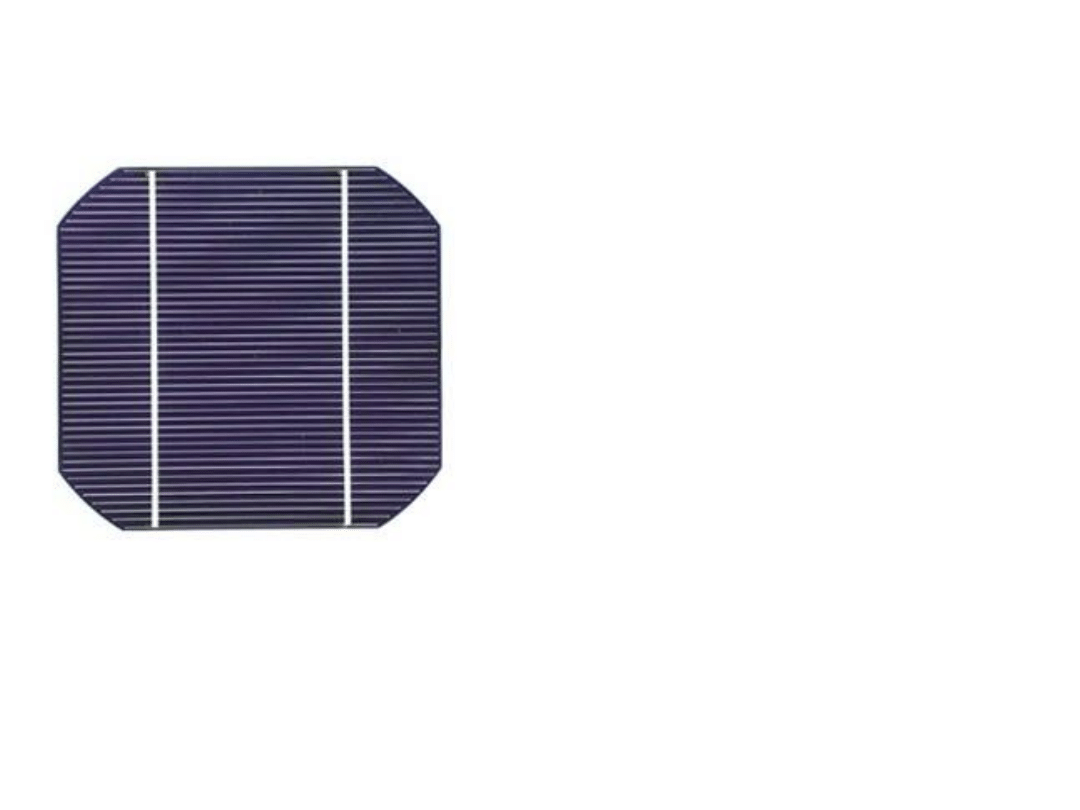

Ogniwa

fotowoltaiczne

monokrystaliczne

Ogniwa  fotowoltaiczne monokrystaliczne

  - wykonane  jest z  jednego

monolitycznego

kryształu  krzemu.  Charakteryzuje  się  wysoką

sprawnością  zazwyczaj  18-22%  oraz  wysoką  ceną.  Posiada
charakterystyczny ciemny kolor.



background image

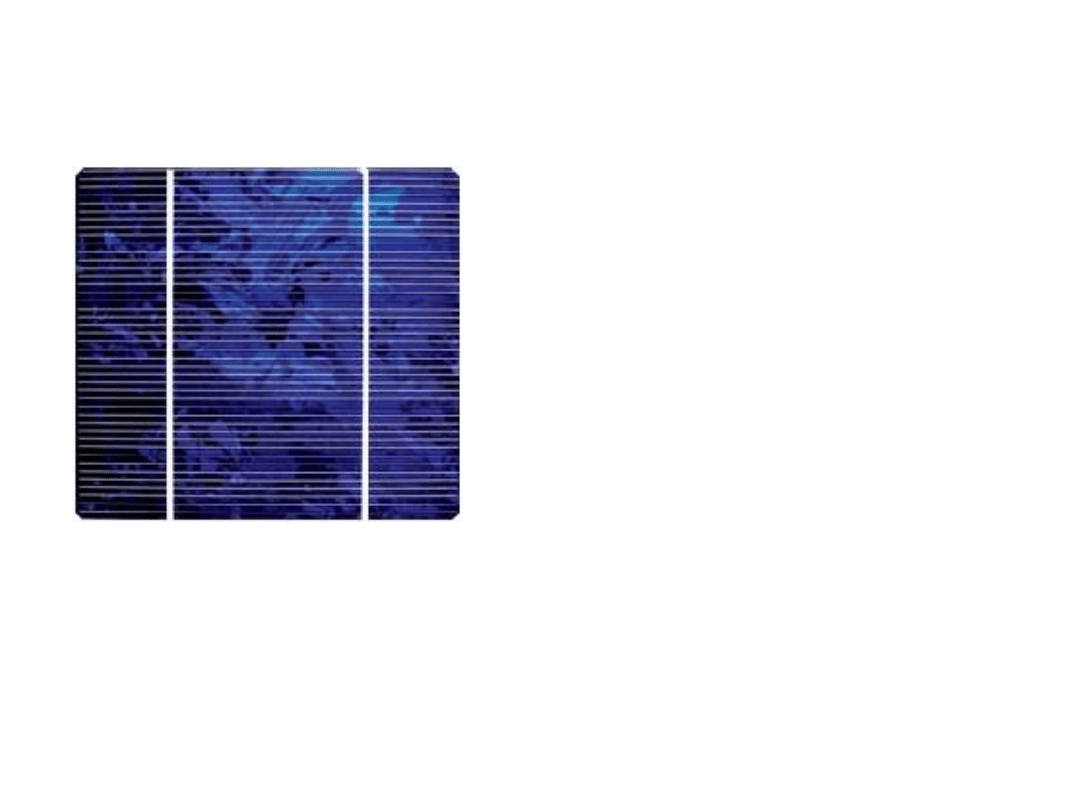

Ogniwa

 fotowoltaiczne

polikrystaliczne

Ogniwo

fotowoltaiczne

polikrystaliczne

wykonane

jest

wykrystalizowanego  krzemu.  Charakteryzuje

się  sprawnością  w

przedziale  14-18%  oraz

umiarkowaną  ceną.  Zazwyczaj  posiada

charakterystyczny  niebieski  kolor  i

wyraźnie  zarysowane  kryształy

krzemu.

background image

Ogniwa

fotowoltaiczne

amorficzne

Ogniwo  fotowoltaiczne  amorficzne  wykonane  jest  z  amorficznego,
bezpostaciowego  niewykrystalizowanego  krzemu.  Charakteryzuje

się

niską  sprawnością  w  przedziale  6-10%  oraz  niską  ceną.  Zazwyczaj
posiada  charakterystyczny  lekko  bordowy  kolor  i  brak  widocznych
kryształów krzemu.

background image
background image

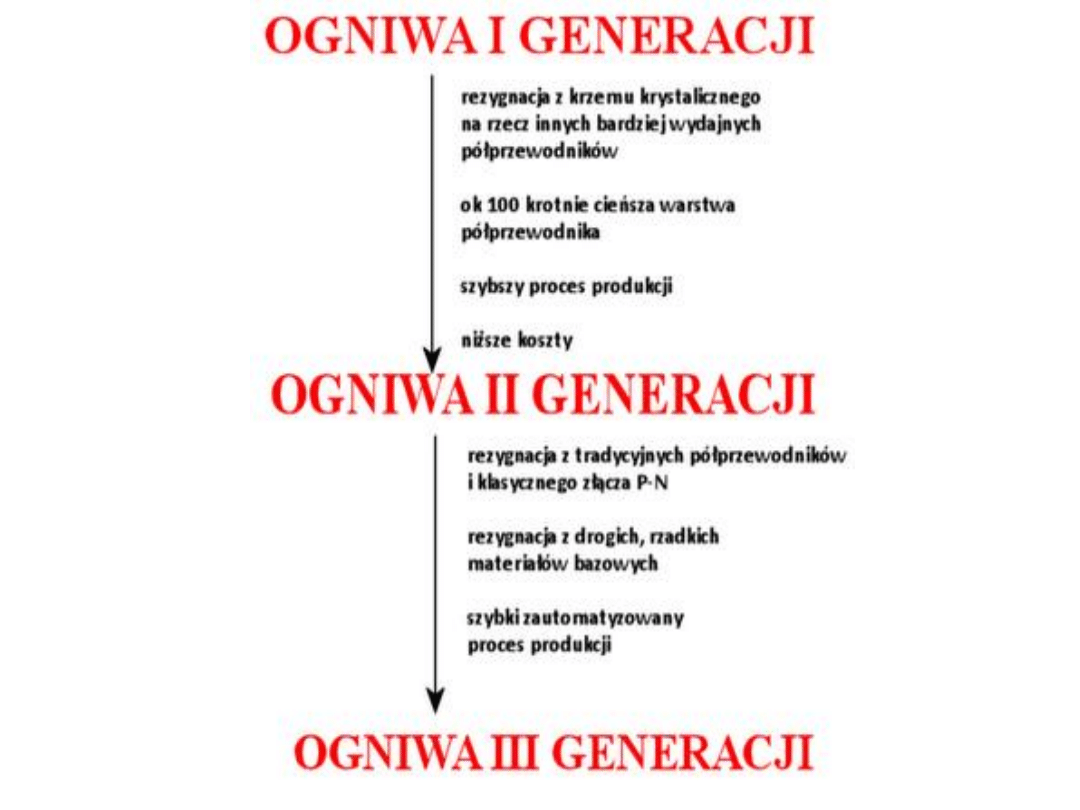

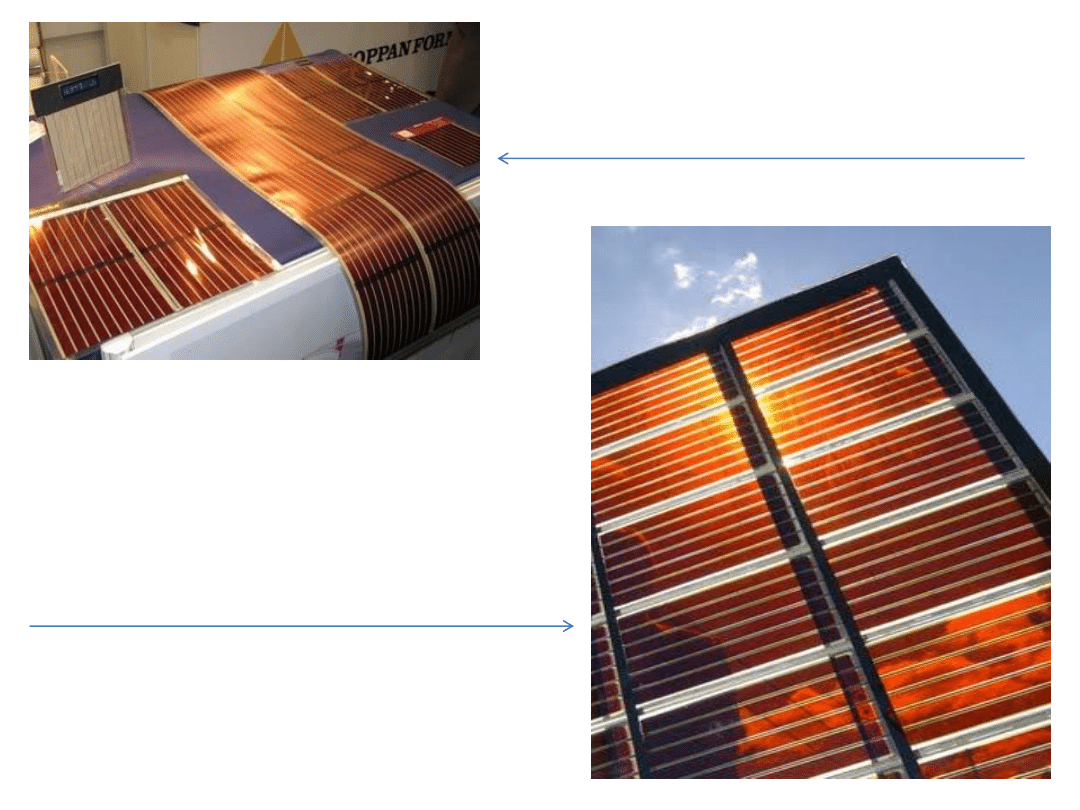

ogniwa/panel  III  generacji  zbudowany  w
oparciu o ogniwa  polimerowe  firmy konarka

ogniwa/panel  III  generacji  zbudowany  w
oparciu o ogniwa  DSSC firmy dyesol

background image

Głównymi dziedzinami zastosowań fotoogniw są:



układy zasilające  obiekty komunalne i mieszkalnictwo;

-  zasilanie

urządzeń  elektronicznych  w  telekomunikacji  i

transporcie itd.;
- zasilanie

układów pomiarowych;

- elektrownie  fotowoltaiczne;
- technologie  wojskowe  i kosmiczne.

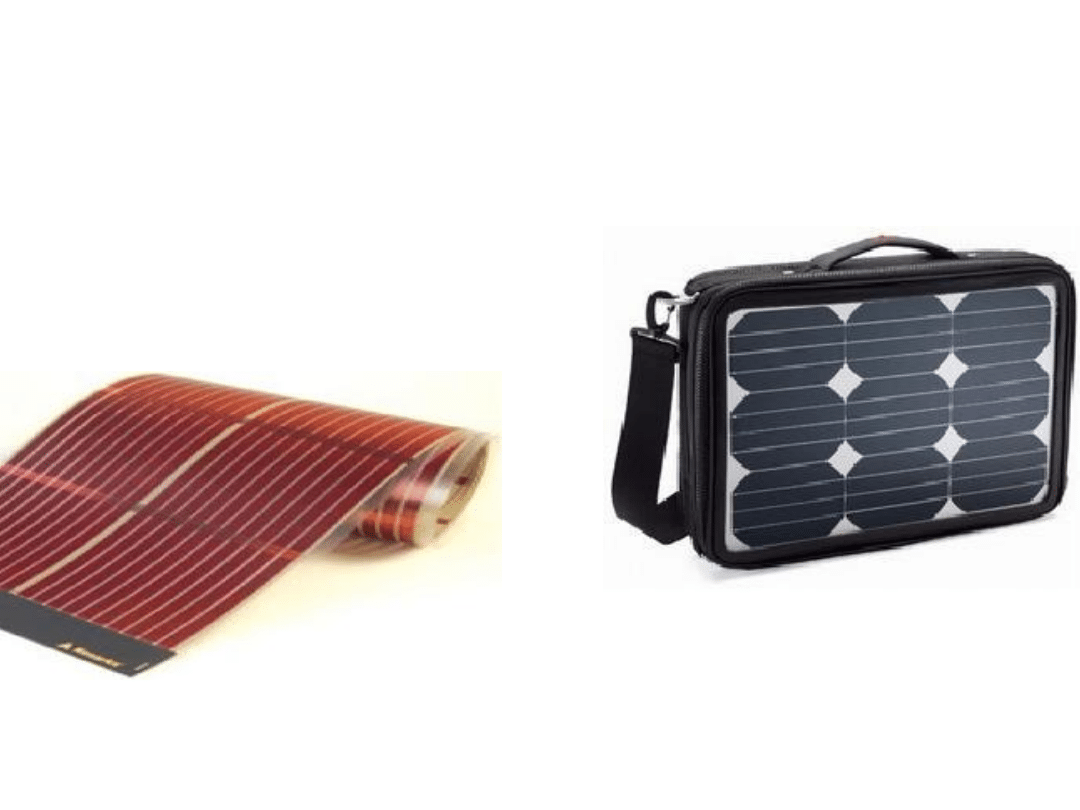

laptop zasilany

fotoogniwami



fotoogniwo n

podłożu

polimerowym



background image

Pompy ciepła

Pompy

ciepła przemieniają ciepło o niskiej temperaturze

(nawet w zimie przy temperaturach

poniżej 0



C) w

ciepło

o wysokiej  temperaturze.

background image

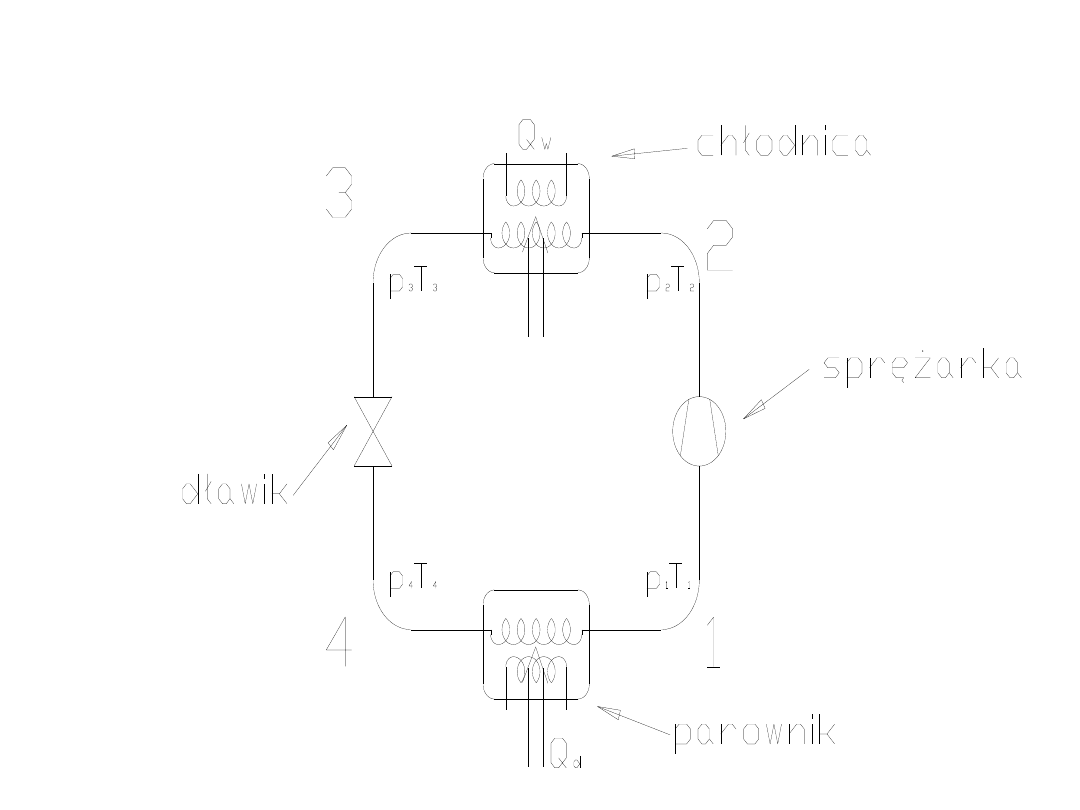

Schemat

układu  i  opis

działania  pompy ciepła

background image

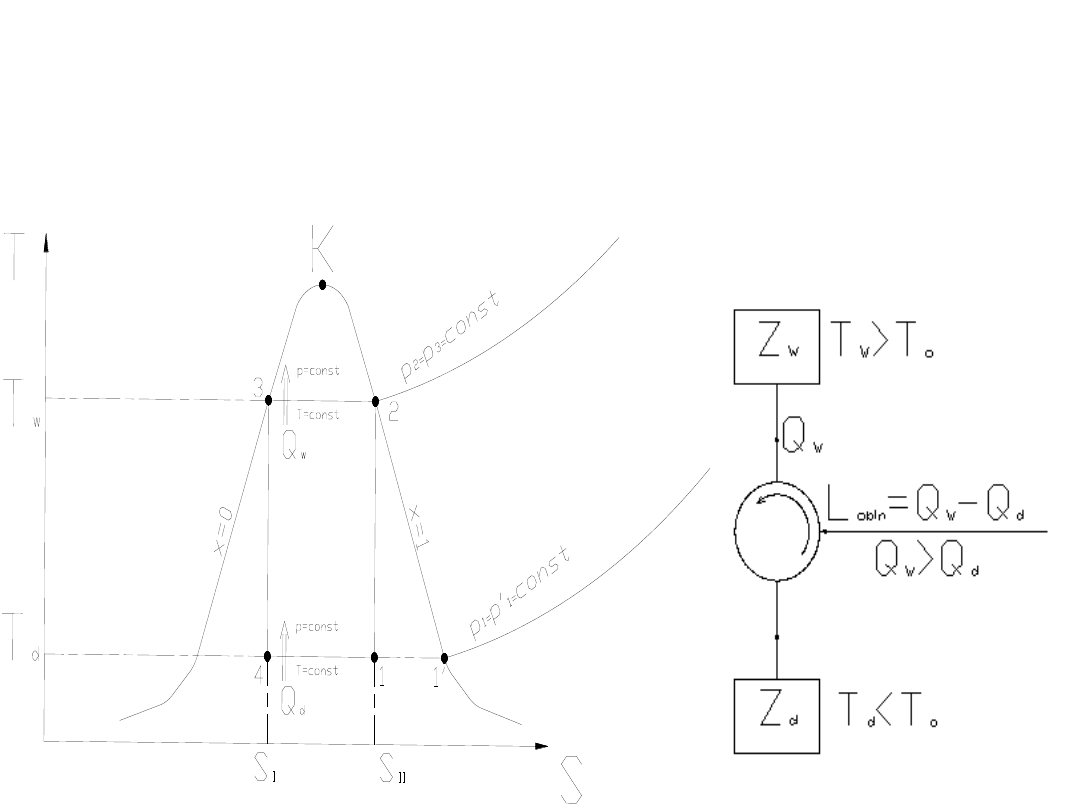

Ilustracja  przemian obiegu porównawczego

lewobieżnego  Carnota we współrzędnych TS dla
pompy ciepła

background image

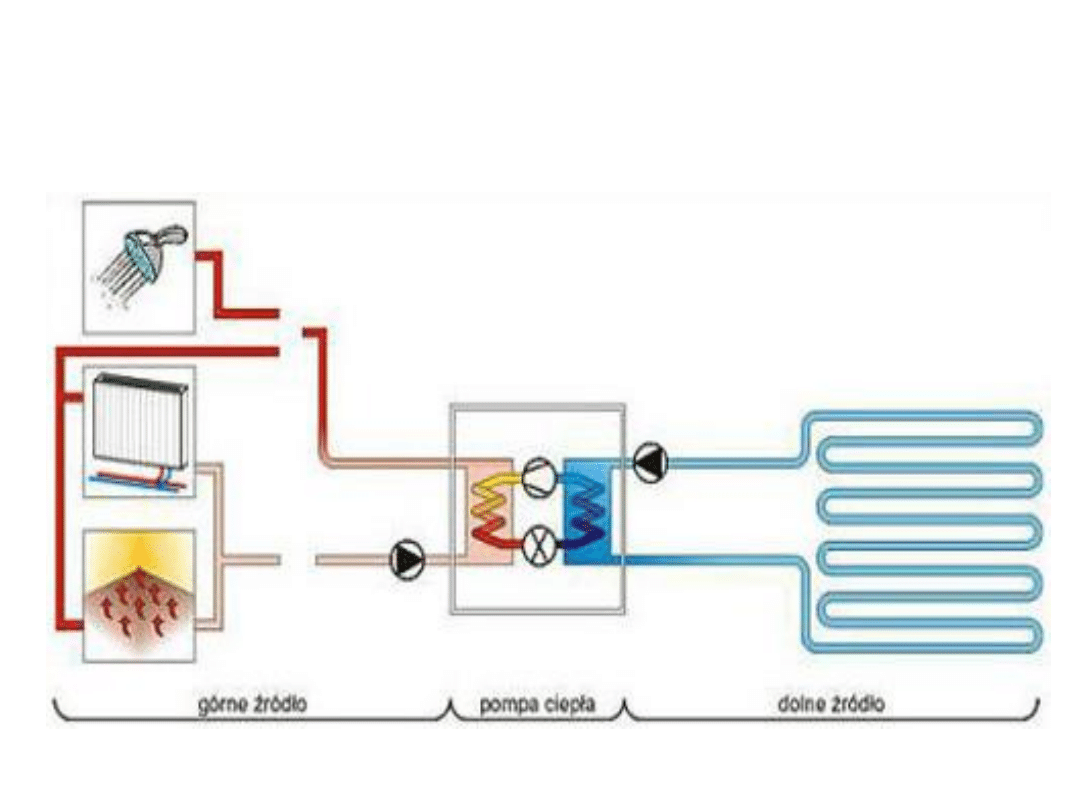

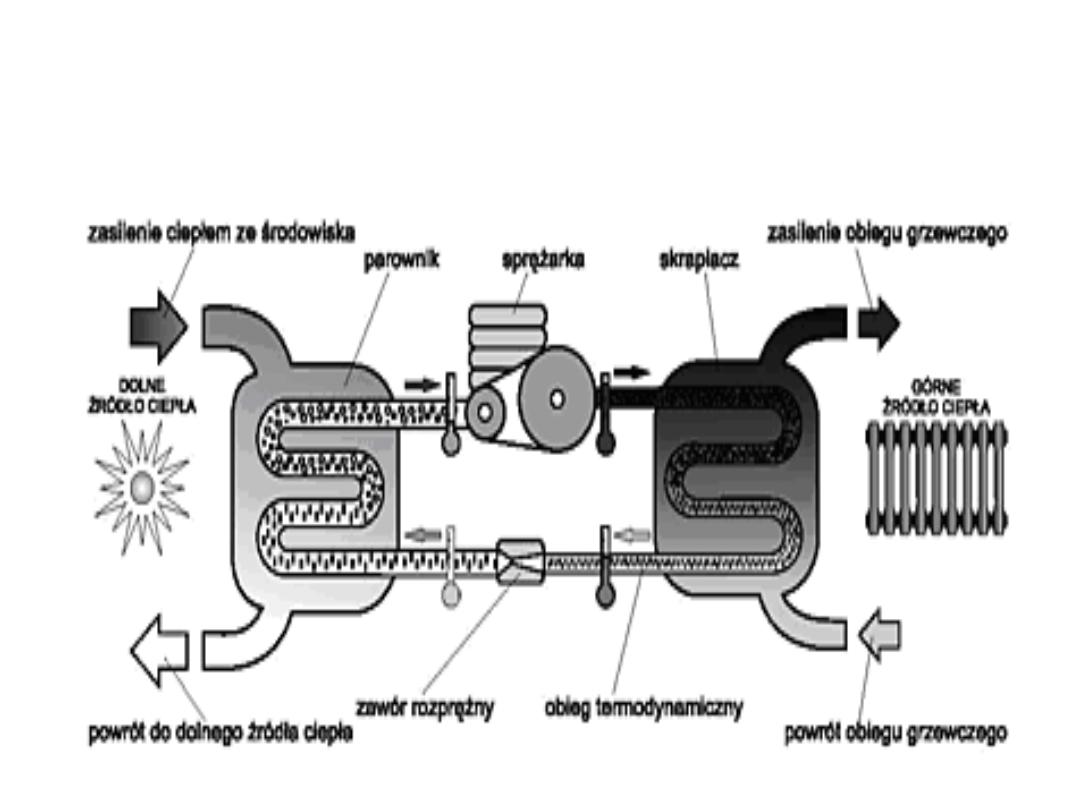

Zasada działania pompy ciepła

background image

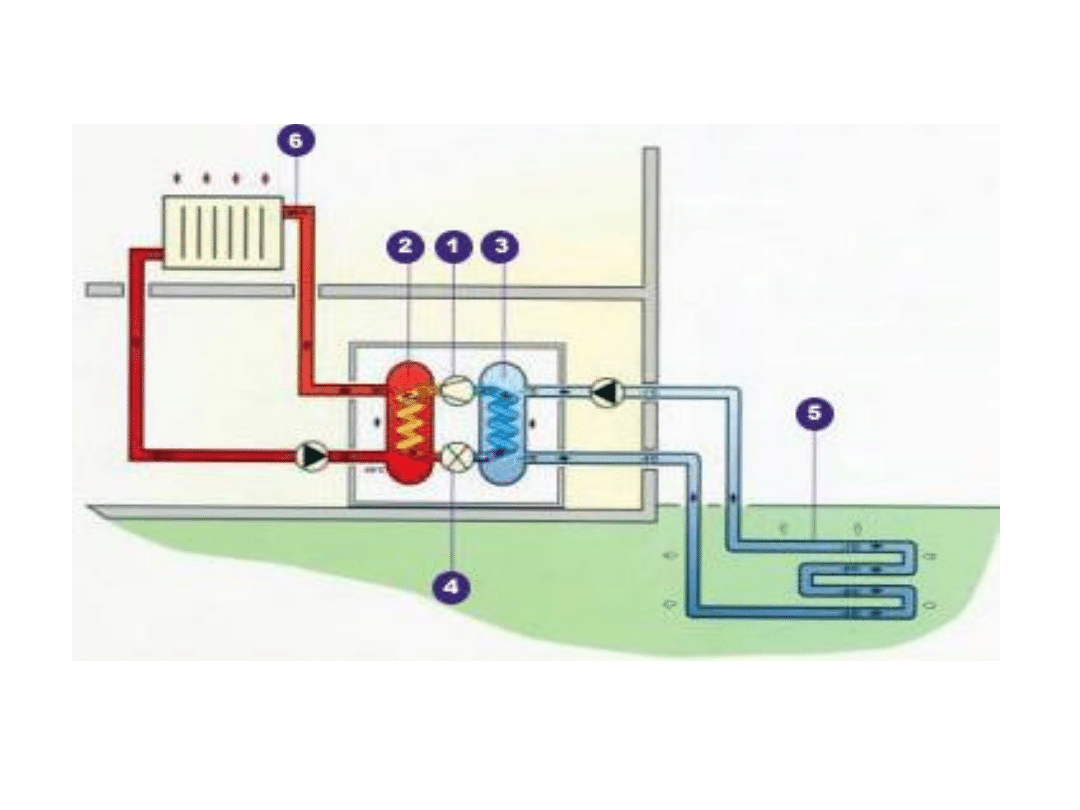

Budowa instalacji

Elementy  instalacji  pompy

ciepła:  1-sprężarka,  2-skraplacz,  3-parownik,  4-

zawór rozprężny,  5-dolne źródło ciepła  (grunt/woda/powietrze),  6-górne źródło
ciepła (ogrzewanie grzejnikowe lub podłogowe) .

background image

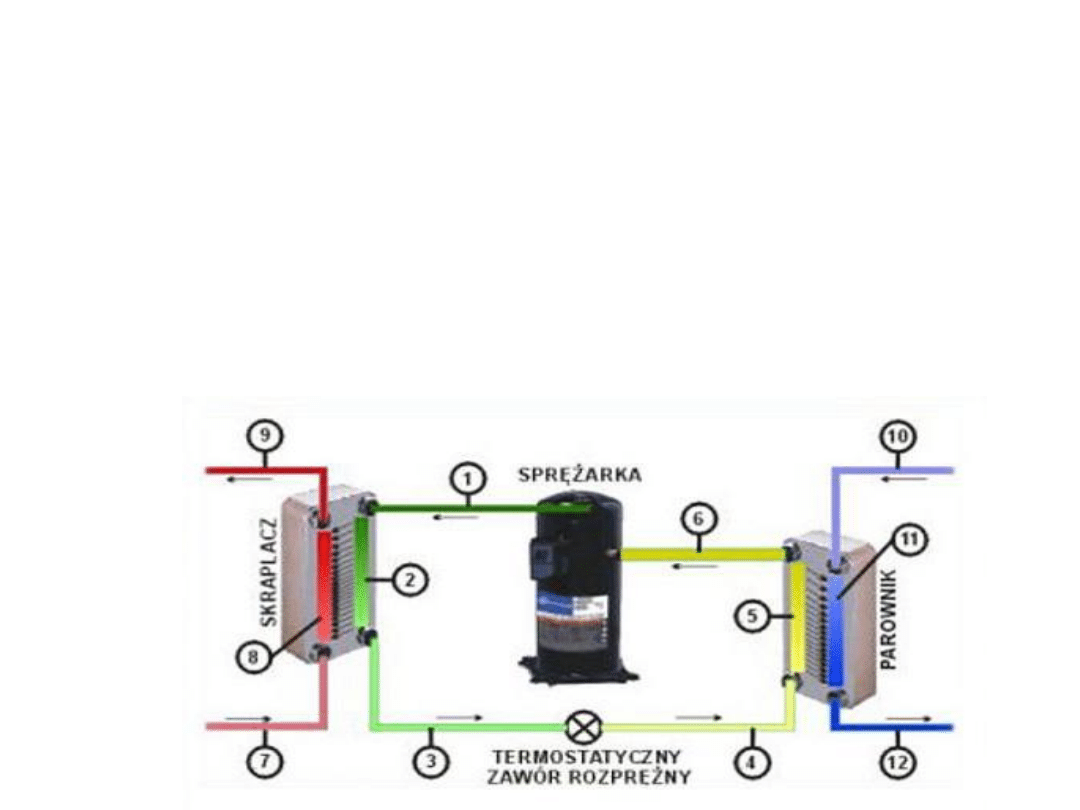

Procesy termodynamiczne

zachodzące w pompie ciepła

1 - Przegrzane pary czynnika

chłodniczego o wysokim ciśnieniu, 2 - Skraplanie

czynnika

chłodniczego  w  wymienniku,  3  -  Dochłodzona  ciecz  czynnika

chłodniczego o wysokim ciśnieniu, 4 - Rozprężony czynnik chłodniczy o niskim
ciśnieniu, 5 - Odparowanie czynnika chłodniczego w parowniku, 6 - Przegrzane
pary  czynnika

chłodniczego  o  niskim  ciśnieniu,  7  -  Powrót  wody  z  instalacji

grzewczej,  8  -  Podgrzewanie  wody  przez

oddający  ciepło  skraplający  się

czynnik, 9 - Zasilanie instalacji

podgrzaną w pompie ciepła wodą, 10 - "Ciepła"

ciecz z obiegu dolnego

źródła, 11 - Chłodzenie cieczy poprzez odparowywujący

czynnik

chłodniczy,  12  -  Schłodzona  w  pompie  ciepła  ciecz  obiegu  dolnego

źródła.

background image

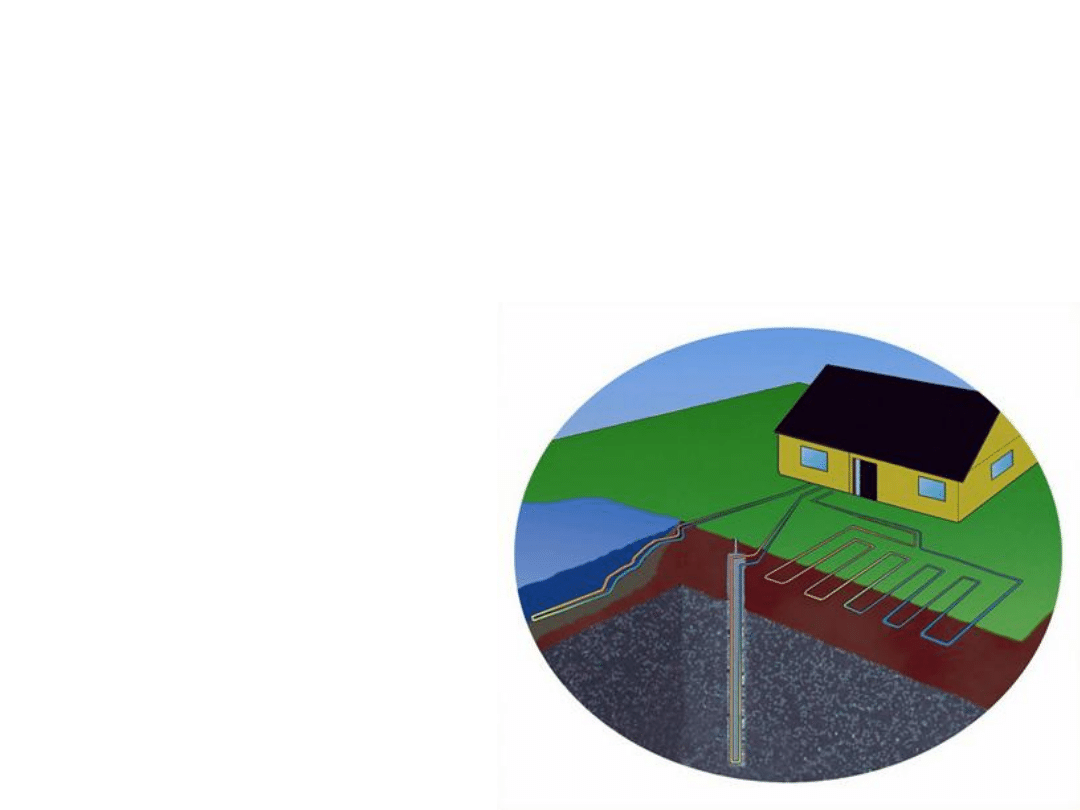

Rodzaje kolektorów

•Kolektor gruntowy poziomy

•Kolektor gruntowy spiralny

•Kolektor gruntowy pionowy

background image

Rodzaj ogrzewanego budynku

Wsp. zapotrzebow. kc [W/m2]

Stare budownictwo bez ocieplenia

>80

Budynki nowe lub stare słabo ocieplone (do

5cm styropianu lub wełny mineralnej)

65



75

Budynki nowego bud. o średnim ociepleniu (o

grubości do 10cm)

45



55

Budynki nowego bud. bardzo dobrze

ocieplone (co najmniej 20cm ocieplenia)

35



45

background image

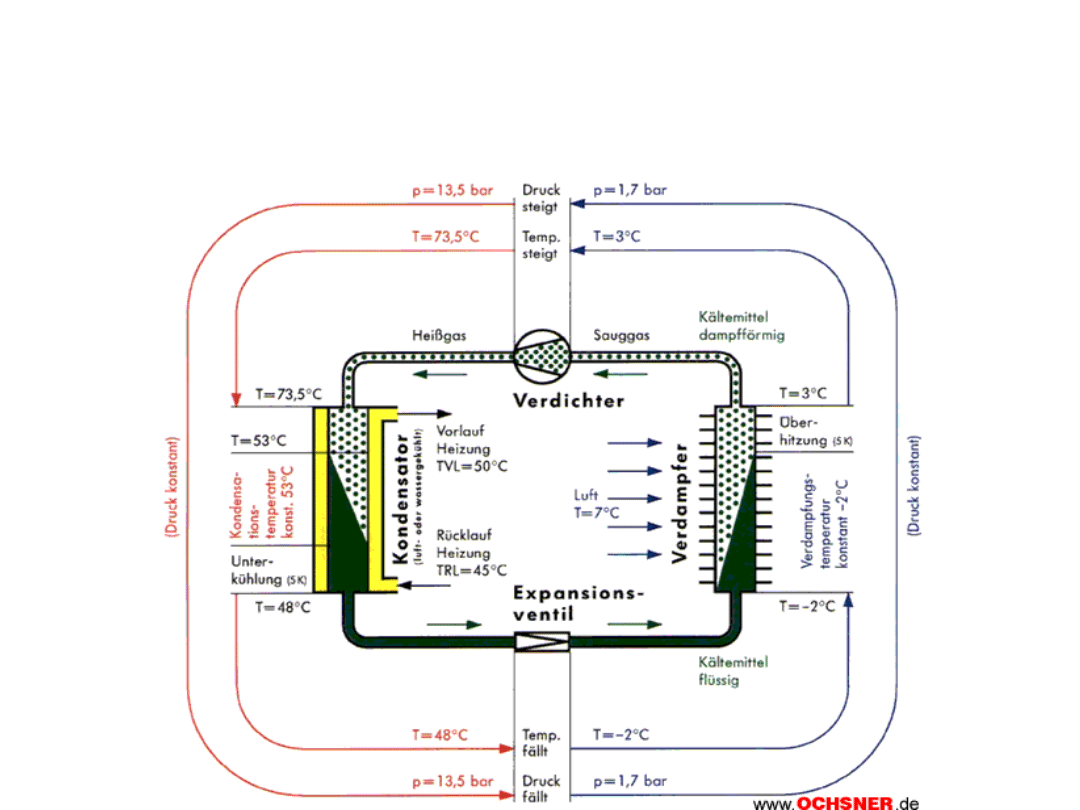

Obieg  termodynamiczny  pompy

ciepła  o  typowym

przebiegu  temperatury  i

ciśnienia.  Czynnik  roboczy

R134a, punkt pracy: L7/W50.

background image

Działanie  typowej  najprostszej  pompy  ciepłą  przypomina  więc  lodówkę.  W
lodówce ciepło jest odbierane z wewnątrz ( tam znajduję się dolne źródło ciepło

następuje  odparowanie  czynnika  chłodzącego)  i  odprowadzane  do

pomieszczenia ( tu

znajduję się skraplacz i ciepło jest uwalniane do otoczenia).

Podobnie w pompie

ciepłą: ciepło jest odbierane od gruntu, który się ochładza

następnie oddawane w pomieszczeniu, w którym znajduje się skraplacz.

background image

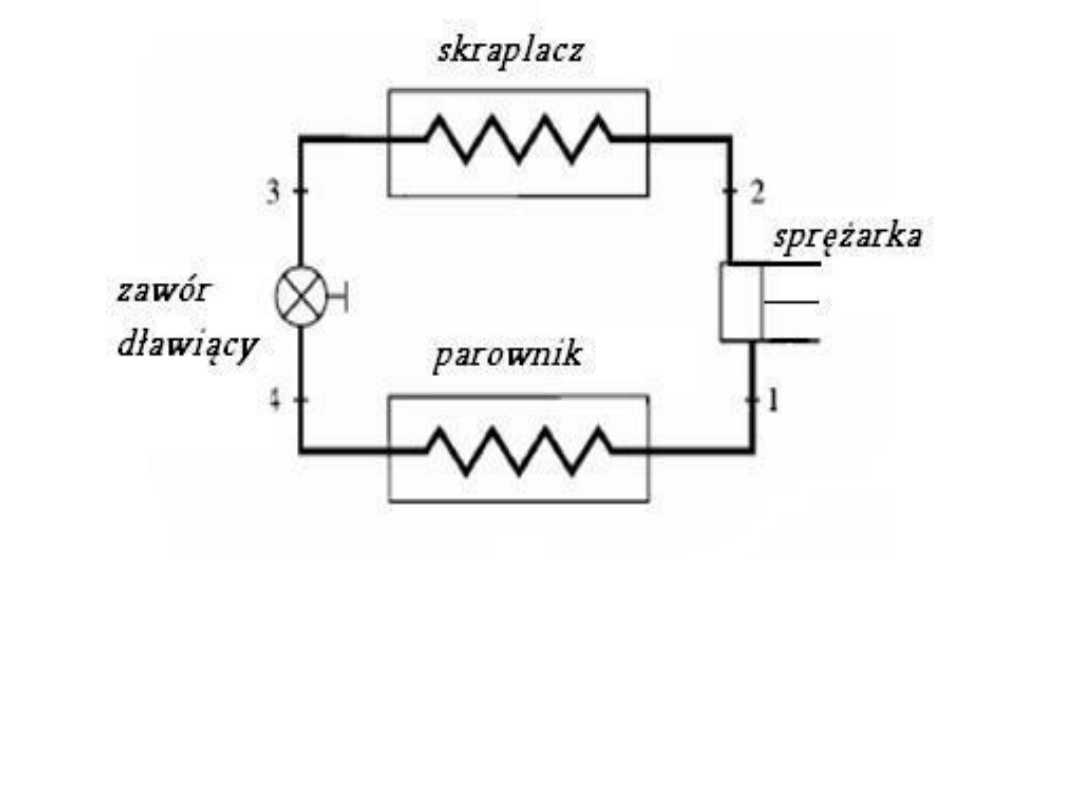

Obieg termodynamiczny w

sprężarkowej pompie ciepła

background image

Główne czynniki wpływające na

efektywność pompy ciepła.



•Typ pompy ciepła
•Rodzaj dolnego źródła i jego dostępność
•Parametry  źródła górnego
•Straty ciepła na wymiennikach
•Straty ciepłą na czynnikach pośredniczących
•Ilość urządzeń pomocniczych: pompy, wentylatory,
zbiorniki  akumulacyje

background image

Podział pomp ciepła

 Jednoczynnikowe  pompy
ciepła
- zasilane  elektrycznie
- zasilane  gazowo
- zasilane  spalinowo

inny napęd

wykorzystujące  zimno

gazowe
- wyskotemperaturowe
•Sorbcyjne pompy ciepła
- absorbcyjne

(podwyższające

obnożające)

-resorbcyjne



•Z obiegiem  roztworów
- zeotropowe
- nieazeotropowe
•Kombinowane  pompy ciepła
•Srumienicowe pompy ciepła



Ze względu na ilość źródeł



•monowalentne
•biwalentne
•multiwalentne



Ze względu na rodzaj źródła



•pierwotne: źródła energii
odnawialnej
•wtórne: ciepło odpadowe,
ścieki, itp.
