Praca domowa nr 1 dla studentów kierunku Mechanika i Budowa Maszyn

1.

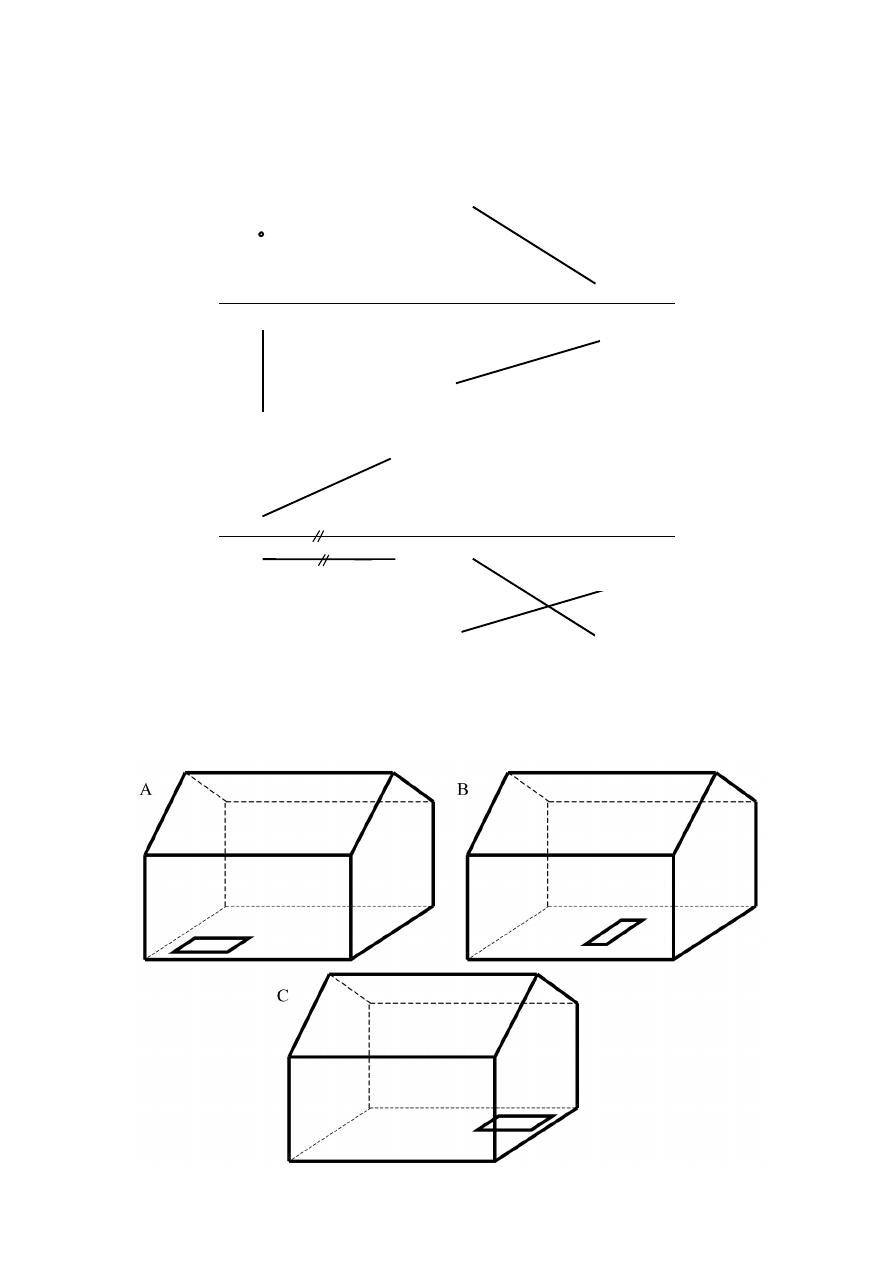

Określ obszary, przez które przechodzi prosta. Wykonaj fizyczne modele rzutni
i przedstawionych na rysunkach prostych.

a’

a’’

b"

b’

X

12

d"

d’

e"

e'

X

12

2. Dany jest

rzut aksonometryczny „domu” oraz rzut komina na „podłodze”.

Wykreślić linię przenikania wskazanego przez prowadzącego komina z „dachem”.
Zadanie rozwiązać stosując dimetrię ukośną.
