Instytut Systemów Informatycznych

Symulacja

z

MODSIM II

Materiały szkoleniowe cz. II

Cechy obiektowe języka MODSIM II

Definicja i własności obiektu

• Obiekt w języku MODSIM jest dynamicznie powoływaną i

usuwaną strukturą danych ściśle powiązaną z pewnymi
procedurami, zwanymi tu metodami.

• Własności:

– hermetyzacja (ang. encapsulation)
– dziedziczenie
– przesyłanie komunikatów
– polimorfizm
– hierarchizacja typów

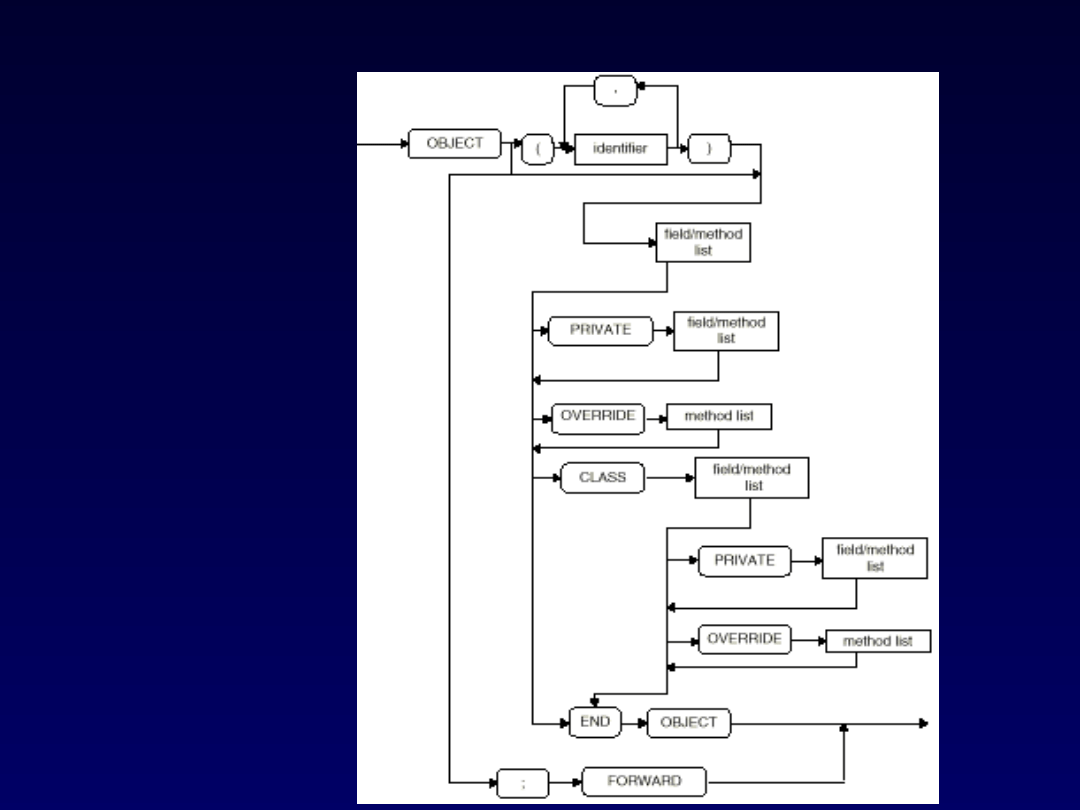

• Składnia deklaracji

typu obiektowego
(zapowiedź pól
i metod)

Definicja i własności obiektu

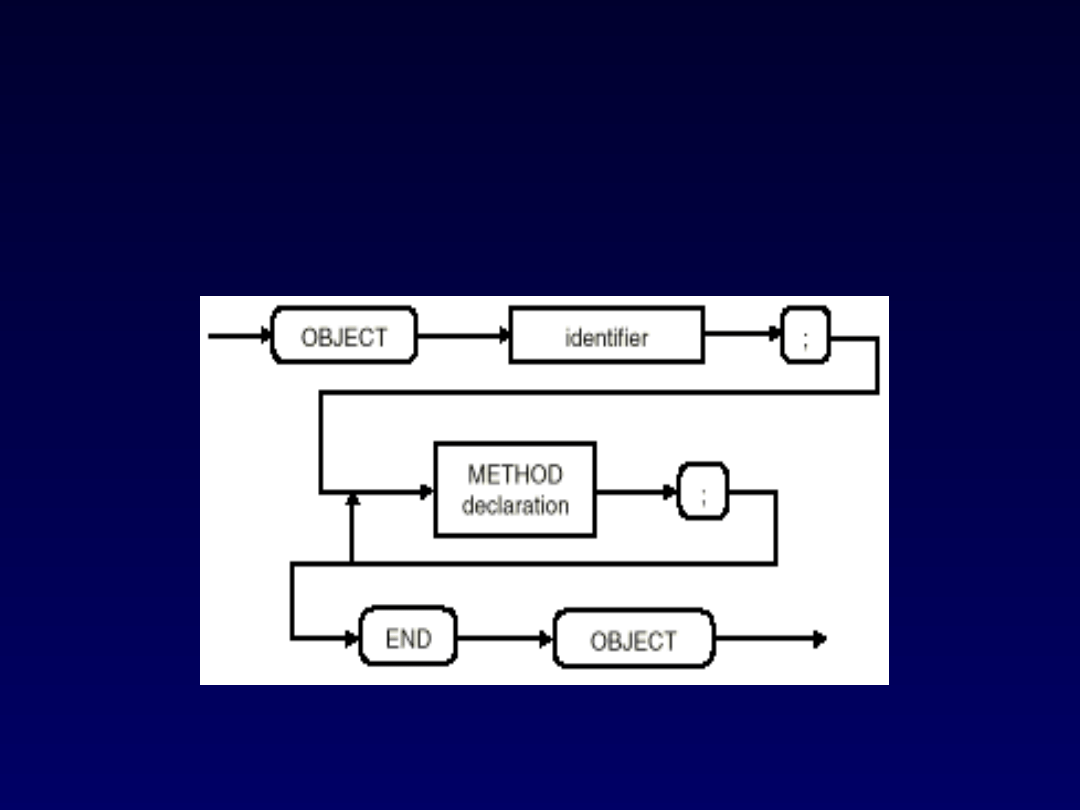

• Składnia definicji typu obiektowego (implementacja metod

obiektu)

Definicja i własności obiektu

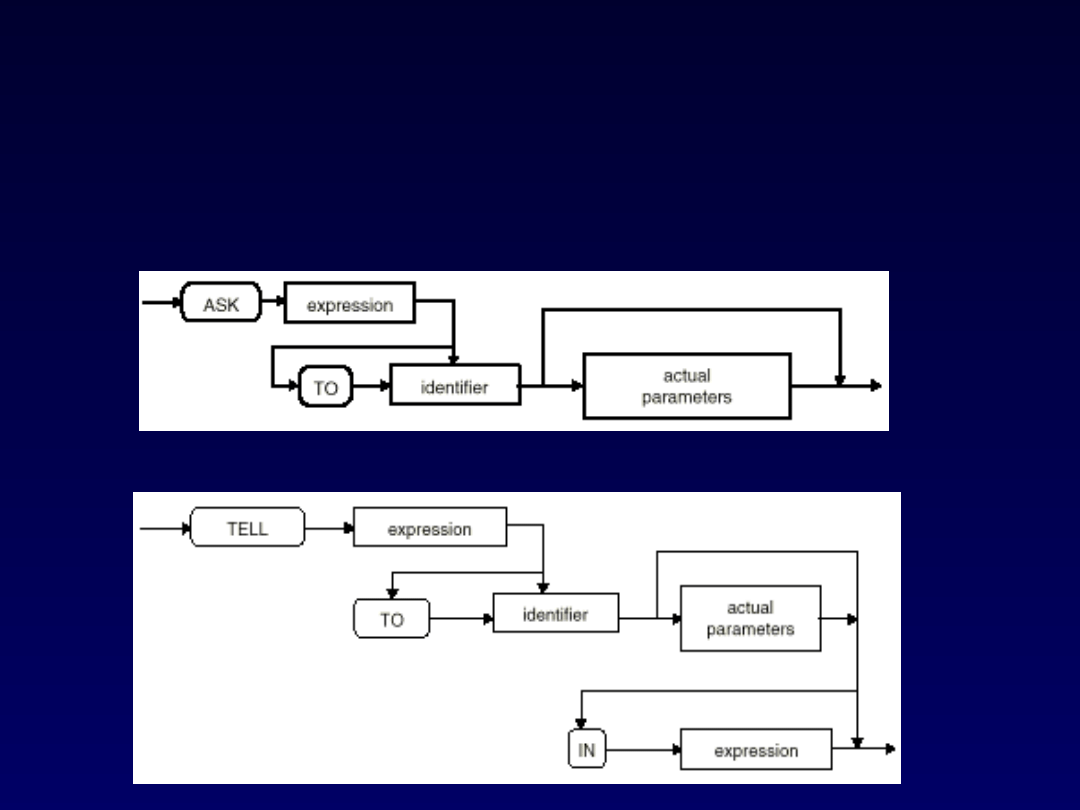

Podstawowe rodzaje metod

• ASK - działanie natychmiastowe, podobne do działania

procedury lub funkcji- nie wytraca czasu symulacji;

• TELL - związana jest z upływem czasu symulacji;

Przykład deklaracji typu

TYPE

complexNbrObj = OBJECT
realPart

: REAL;

imaginaryPart : REAL;
ASK METHOD setValue(IN r, i : REAL);
ASK METHOD addComplex(IN a, b : complexNbrObj);
END OBJECT;

VAR

x, y, z : complexNbrObj;

Przykład bloku definicji obiektu

OBJECT complexNbrObj;
ASK METHOD setValue(IN r, i : REAL);
BEGIN

realPart := r;
imaginaryPart := i;

END METHOD;

ASK METHOD addComplex(IN a, b : complexNbrObj);

BEGIN

{kod dodawania}

END METHOD;

END OBJECT;

Powoływanie instancji obiektu: ObjInit

Niektóre typy obiektów wymagają inicjalizacji, np.

TYPE

movingObj = OBJECT

x, y

: REAL;

ASK METHOD ObjInit;

ASK METHOD Stop;

END OBJECT;

Jeśli obiekt posiada zdefiniowaną metodę ObjInit, wtedy jest ona
automatycznie wywoływana przez procedurę NEW.

ObjInit Method

OBJECT movingObj;

ASK METHOD ObjInit;
BEGIN

… Kod źródłowy inicjalizujący obiekt

END METHOD {ObjInit};

ASK METHOD stop;
BEGIN

… Kod źródłowy inny

END METHOD {stop};

END OBJECT {movingObj};

Usuwanie instancji obiektu: ObjTerminate

ObjTerminate jest wykorzystywana do wykonania czynności przed

usunięciem samego obiektu.

TYPE

movingObj = OBJECT
x, y : REAL;
ASK METHOD ObjInit;

ASK METHOD ObjTerminate

;

ASK METHOD Stop;
END OBJECT;

Metoda jest wywoływana automatycznie przez procedurę
DISPOSE, zanim obiekt zostanie usunięty.

ObjTerminate Method

OBJECT movingObj;

ASK METHOD ObjTerminate;
BEGIN

… Kod źródłowy realizujący ostatnie operacje obiektu

END METHOD {ObjTerminate};

…

END OBJECT {movingObj};

Klonowanie obiektów: ObjClone

Do tworzenia kopii instancji obiektu służy funkcja

CLONE

.

W wyniku jej wywołania następuje:

– Alokacja pamięci dla nowej instancji obiektu

– Przepisanie wartości pól obiektu klonowanego do nowego

obiektu

– Wywołanie metody ObjInit dla nowej instancji

– Wywołanie metody ObjClone dla nowej instancji

ObjClone – deklaracja i definicja

TYPE

movingObj = OBJECT

x, y : REAL;
ASK METHOD ObjInit;
ASK METHOD ObjTerminate;

ASK METHOD ObjClone;

ASK METHOD stop;

END OBJECT {movingObj};

OBJECT movingObj;

ASK METHOD ObjClone

;

BEGIN
… Kod do realizacji po
klonowaniu.
END METHOD {ObjClone};
…

END OBJECT {movingObj};

Przykład klonowania obiektu

VAR movingObject1, movingObject2 : movingObj;
BEGIN
NEW(movingObject1);

...

movingObject2:=CLONE(movingObject1);

END MODULE;

Kiedy zachowana jest zgodność typów obiektów?

• Typ1 i Typ2 są tym samym typem obiektowym;

• Typy są zdefiniowane w sekcji:

• TYPE type1 = type2;

• Typ pochodny w hierarchii dziedziczenia jest zgodny dla typów

będących jego przodkami;

• Typ ANYOBJ jest typem zgodnym ze wszystkimi typami

obiektowymi i na odwrót;

Typ obiektowy: ANYOBJ

PROCEDURE switchObjects( INOUT firstObj

: ANYOBJ;

INOUT secondObj

: ANYOBJ);

VAR temp : ANYOBJ;

BEGIN

temp := firstObj;
firstObj := secondObj;
secondObj := temp;

END PROCEDURE;

Typ obiektowy: ANYOBJ

TYPE
linkedListObj = OBJECT
first, last : ANYOBJ;
numberIn : INTEGER;
ASK METHOD addObject (IN newObject : ANYOBJ);
END OBJECT;

VAR
linkedList : linkedListObj;
yourObject : userDefinedObj;

BEGIN
NEW (linkedList);
NEW (yourObject);
ASK linkedList TO addObject (yourObject);

Stała referencyjna: SELF

Jest ona wykorzystywana:

• przy odwoływaniu się obiektu do własnych pól i metod

ASK SELF TO Move(IN x : REAL;IN y : REAL);

• przy identyfikacji obiektu przez inny obiekt:

ASK METHOD airTrafficController;
BEGIN
distance := ASK movingObject TO reportDistance(SELF);
END METHOD;

Stała referencyjna: SELF

• przy odwoływaniu się obiektu do własnych pól i metod

dopuszczalne są następujące wywołania:

ASK SELF TO requestTakeoff (plane);

lub

requestTakeoff (plane);

location := ASK SELF position ();

lub

location := position ();

Dziedziczenie

poweredObj

vehicleObj

shipObj

aircraftObj

helicopterObj

Proste obiekty

Obiekty złożone

TYPE

aircraftObj = OBJECT (vehicleObj)

altitude : INTEGER;

ASK METHOD refuel;

END OBJECT;

Dziedziczenie

TYPE

missileObj = OBJECT (aircraftObj,

weaponObj)

… definicja pól i metod

END OBJECT {missileObj};

poweredObj

vehicleObj

helicopterObj

missileObj

weaponObj

aircraftObj

shipObj

Dziedziczenie

• aircraftObj dziedziczy wszystkie pola i metody obiekltu vehicleObj;

• aircraftObj może definiować własne pola i metody;

• aircraftObj może przykrywać metody, zmieniając ich funkcjonalność – Uwaga na

ObjInit (ObjTermionate, ObjClone);

• Przykład

aircraftObj = OBJECT (vehicleObj)
altitude : INTEGER;
OVERRIDE
ASK METHOD stop;
END OBJECT;

ASK METHOD stop;
BEGIN
… dodatkowa funkcjonalność
INHERITED stop;
… jeszcze inna funkcjonalność
END METHOD;

Dziedziczenie -

PRIVATE

• Jeżeli wystąpi sekcja PRIVATE, musi poprzedzać sekcję

OVERRIDE;

• Pola i metody tej sekcji są dostępne tylko dla definiowanego

obiektu;

TYPE
aircraftObj = OBJECT (vehicleObj)
altitude : INTEGER;
ASK METHOD climbTo (IN height : REAL);
ASK METHOD findTarget (IN enemy : vehicleObj);
PRIVATE
liftCoefficient : REAL;
ASK METHOD calcLiftCoeff;
OVERRIDE
ASK METHOD stop;
END OBJECT;

Prototypowanie obiektów

Przykład:

AObj =

PROTO

field :

#BObj

;

ASK METHOD doSomething(IN a :

#BObj

) :

#BObj

;

END PROTO;

CObj = OBJECT(Aobj

[Bobj : DObj])

END OBJECT;

Uwaga:
DObj musi być typem pochodnym od Bobj.

Obiekty grupowe

• Wielokrotnie pojawia się konieczność grupowania obiektów-

często zgodnie z ustalonym porządkiem, np.

– obiekt - „klient”
– uporządkowana grupa obiektów - „kolejka klientów do kasy”

• MODSIM udostępnia dedykowane w tym celu klasy obiektów,

będące dynamicznymi listami obiektów:

– QueueObj

: porządek first-in-first-out

– StackObj

: porządek last-in-first-out

– RankedObj

: porządkowana przez metodę Rank

– BTreeObj

: porządek Key-Determined-In-First-Out

• Obiekty grupowe zdefiniowane są jako PROTO dla elementów

ANYOBJ- mogą być modyfikowane dla jednego typu
obiektowego

Metody obiektów grupowych

• Wszystkie grupy mają metody realizujące:

– Includes(IN candidate: ANYOBJ) : BOOLEAN;
– Add(IN NewMember : ANYOBJ);
– Remove() : ANYOBJ;
– First() : ANYOBJ; oraz Last() : ANYOBJ;
– Next(IN candidate: ANYOBJ) : ANYOBJ;
– Prev(IN candidate: ANYOBJ) : ANYOBJ;
– RemoveThis(IN member: ANYOBJ);
– AddBefore(IN ExistingMember, NewMember: ANYOBJ);
– AddAfter(IN ExistingMember, NewMember: ANYOBJ);
– Rank (IN a, b : ANYOBJ) : INTEGER; - w RankedObj
– Key(IN object : ANYOBJ) : STRING; - w BTreeObj
– Find(IN key : STRING) : ANYOBJ; - w BTreeObj

Dodawanie obiektów do grup

FROM GrpMod IMPORT QueueObj;

VAR

boxA, boxB, boxC : cargoObj;
loadingDock : QueueObj;

BEGIN

NEW (loadingDock);
NEW (boxA); NEW (boxB); NEW (boxC);

ASK loadingDock TO Add (boxB);
ASK loadingDock TO AddBefore (boxB, boxA);
ASK loadingDock TO AddAfter (boxB, boxC);

END MODULE.

Zawartość grup

BEGIN

IF loadingDock.numberIn > 0

boxA := ASK loadingDock First();
boxC := ASK loadingDock Last();

IF (ASK loadingDock Includes (boxB))
boxA := ASK loadingDock Prev (boxB);
boxC := ASK loadingDock Next (boxB);
END IF;

END IF;

END MODULE.

Przeszukiwanie grup

BEGIN



FOREACH box IN loadingDock;


END FOREACH {box in loadingDock};


END MODULE.

Usuwanie obiektów z grup

BEGIN

WHILE loadingDock.numberIn > 0;
box := ASK loadingDock TO

Remove

();

DISPOSE (box);
END WHILE;
END MODULE.

lub usuwanie konkretnego obiektu:


FOREACH box IN loadingDock;

IF box.weight < 10.0
ASK loadingDock TO

RemoveThis

(box);

DISPOSE (box);

EXIT;

END IF;

END FOREACH {box in loadingDock};

RankedObj

• Metoda Rank musi być przykryta i uzupełniona, wartość

parametru zwracanego powinna oznaczać:

– ’-1’ - element 1-szy ’gorszy’ od 2-ego
– ’ 0’ - elementy jednakowe
– ’ 1’ - element 1-szy ’leszy’ od 2-ego

• Przykład

PojazdObj = OBJECT

predkosc : INTEGER;
waga : wType;

ASK METHOD UstawPredkosc(IN NowaPredkosc :

INTEGER);
END OBJECT;

QueueObj

StackObj

RankedObj

RankedObj

ASK METHOD Rank( IN a, b: PojazdObj ) : INTEGER;
VAR PojA, PojB: PojazdObj;
BEGIN

PojA := a; PojB := b;

IF ASK PojA predkosc < ASK PojB predkosc

RETURN -1;

END IF;

IF ASK PojA predkosc > ASK PojB predkosc

RETURN 1;

END IF;

RETURN 0;
{porządkuje rosnąco na podstawie pola „ predkosc”}

END METHOD;

Grupowe obiekty dla rekordów

• Analogiczne grupowe klasy obiektów dla rekordów:

QueueList

: porządek first-in-first-out

StackList

: porządek last-in-first-out

RankedList : porządkowana przez metodę Rank
BTreeList

: porządek Key-Determined-In-First-Out

• Przykład:

ArmamentTypeRec = RECORD;
Type : WeaponType;

RealState : REAL;

END RECORD;

ArmamentTypeListObj = PROTO(QueueList

[ANYREC :

ArmamentTypeRec]);

ASK METHOD GetRec(IN typ : WeaponType) : ArmamentTypeRec;

. . .

END PROTO;

Klasa Resource

• Wiele rozwiązywanych problemów dotyczy pozyskiwania

współdzielonych zasobów , np.

– zasób - „komputer”
– grupa zasobów (zgodny typ) - „komputery w laboratorium”
– pozyskuj¹cy zasób - „student”

• MODSIM udostępnia w tym celu klasę ResourceObj, która:

– zadeklarowana jest jako PROTO
– umożliwia pozyskanie/zwrot zadeklarowanej liczby zasobów
– opóźnia przydział w przypadku braku zasobów
– automatycznie gromadzi wybrane dane statystyczne
– udostępnia szereg informacji o stanie zasobów, ich

posiadaczach oraz oczekujących na przydział

Klasa Resource

ResourceObj = PROTO

{Pola}

AllocationList : AllocQueueObj;

PendingList : PriorityList;

MaxResources : INTEGER;
Resources : INTEGER;
PendingResources : INTEGER;

{Metody ASK}

Create(IN number : INTEGER);
IncrementResourcesBy(IN incBy : INTEGER);
ReportAvailability() : INTEGER;
ReportNumberPending() : INTEGER;
NumberAllocatedTo(IN Object : #ANYOBJ) : INTEGER;

TakeBack(IN FromMe : #ANYOBJ; IN numberReturned :

INTEGER);

Klasa Resource

Transfer(IN From, To : #ANYOBJ; IN numberTrans : INTEGER);
Cancel(IN Object : #ANYOBJ; IN numberToCancel :

INTEGER);
AllocMaximum() : INTEGER; PendingMaximum() : INTEGER;
AllocMinimum() : INTEGER; PendingMinimum() : INTEGER;
AllocCount() : INTEGER; PendingCount() : INTEGER;

{Metody związane ze statystykami i danymi statystycznymi...}
{Metody WAITFOR}

DecrementResourcesBy(IN incBy : INTEGER);

{Metody TELL}

Give(IN Me : #ANYOBJ; IN numberDesired : INTEGER);
TimedGive(IN Me : #ANYOBJ; IN numberDesired :

INTEGER;

IN timePeriod : REAL);

PriorityGive(IN Me : #ANYOBJ; IN numberDesired :

INTEGER;

IN priority : REAL);

GetResource(IN Me : #ANYOBJ; IN numberDesired :

INTEGER; IN timePeriod : REAL; IN priority : REAL)

Klasa Resource

Sterowanie zasobami – przykład

:

• Powołanie grupy zasobów

New( LabKom );

• Ustalenie max liczby zasobów

ASK LabKom TO Create(30);

• Alokacja , wykorzystanie i zwrot zasobów przez obiekt „Student”

WAIT FOR LabKom TO TimeGive(Student, 1, 15);

WAIT DURATION 90;
ASK LabKom TO TakeBack (Student, 1);
ASK Student TO GoHome(TRUE);
END WAIT;

ON INTERRUPT

ASK Student TO GoHome(FALSE);

END WAIT;

żądanie przydziału

użytkowanie zasobu

Student 1

Student 2

czas symulacyjny

żądanie przydziału

oczekiwanie
na zasób

rezygnacja

zwrot
zasobu

żądanie przydziału

użytkowanie
zasobu

żądanie przydziału

oczekiwanie na zasób

zwrot zasobu

pozyskanie zasobu

użytkowanie
zasobu

zwrot zasobu

itd..

Klasa Resource - Konflikt w przydziale zasobów

Klasa Resource

Sterowanie zasobami c.d.
• Zmiana liczności zasobów

IF bWypozyczonyKomputer
TELL LabKom TO DecrementResourcesBy(1) [IN czas];
END IF;

• Usunięcie grupy zasobów

IF (ASK LabKom AllocCount = 0) AND (ASK LabKom PendingCount

= 0)

DISPOSE(LabKom);

ELSE
lDostepnych:=ASK LabKom TO ReportAvailability();
lPotrzebnych:=ASK LabKom TO ReportNumberPending()
END IF;

Metody obiektów

TELL

WAITFOR

Różnice między metodami a procedurami

• Metoda jest przywiązana do obiektu i może być wywołana

jedynie poprzez wysłanie komunikatu do tego obiektu z
żądaniem wykonania określonej metody.

• W przeciwieństwie do procedur, może istnieć wiele metod o tej

samej nazwie, przy czym każda z nich może mieć różny kod
(działanie).

• Niektóre metody mogą wytracać czas symulacyjny (TELL i

WAITFOR).

Rodzaje metod

• Metody typu ASK

• Metody typu TELL

• Metody typu WAITFOR

• W jakim celu w MODSIM wyróżnia się różne metody?

Przykład

• Załóżmy, że mamy system telefonii, składający się z dwu linii

wejściowych.

• Co pewien czas pojawiają się rozmowy na liniach, o ile są one

wolne.

• Jeżeli linia jest wolna, następuje rozmowa trwająca określony

czas. Następnie linia jest zwalniana.

• Jeżeli obie linie są zajęte, dzwoniący odłącza się i połączenie

jest tracone.

• Naszym zadaniem jest symulacyjne oszacowanie liczby

utraconych połączeń.

• Pytania:

–

Jaki model zaproponować?

–

Jak zapisać w MODSIM program symulacyjny?

–

Jakie cechy MODSIM’a będą nam pomocne?

Przykład – upływ czasu

Line 1

Line 2

Start

Call

End

Call

Start

Call

End

Call

End

Call

Zdarzeni

e

Proces

Aktywnoś

ć

Start

Call

Another

Call

Cechy symulacji dyskretno-zdarzeniowej

• Zdarzenie może wywołać:

– zmianę wartości elementu stanu
– utworzenie lub usunięcie struktury dynamicznej
– dodanie lub usunięcie obiektu z grupy
– inne zdarzenie

• Czas płynie od zdarzenia do zdarzenia

• Nie dozwolone jest opuszczanie zdarzeń

• Nie dozwolone jest generowanie zdarzeń z czasem „przeszłym”

Cechy symulacji obiektowej zorientowanej na

procesy

• Procesy opisują pojedyncze aktywności obiektów

reprezentujących elementy rzeczywiste

• Kompletne zachowanie odwzorowane jest przez zbiór procesów

• Upływ czasu realizowany może być w wielu miejscach procesów

• Każdy obiekt mieć wiele aktywności

• Każda aktywność pochodzi od metody TELL (lub WAITFOR)

• Aktywności kończą się zgodnie z założeniami lub mogą zostać

przerwane

Cechy symulacji obiektowej zorientowanej na

procesy

• System zbudowany jest z obiektów wymieniających interakcje

• Każdy obiekt, to stan i metody

• Cztery kluczowe elementy:

Pending List

Procedury upływu czasu

Simulation Time

TELL Method

Asynchroniczne wywołania metody TELL

Wywołanie metody TELL:

TELL object [TO] method [ (arguments) ] [ IN delay ];

1. Referencja na ‘object’ zostaje wstawiona do Pending List.

2. Utworzony zostaje referencja ‘activity record’ do metody TELL

METHOD oraz zapisany zostaje czas.

3. ‘activity record’ zostaje wstawiony do Activity List.

Po wywołaniu metody kolejne instrukcje programu są
wykonywane bez oczekiwania.

Pending List oraz Activity List

• Pending List jest uporządkowaną listą obiektów posiadających

własne uporządkowane listy aktywności

A

c

t

i

v

i

t

y

L

i

s

t

Pending List

Ob. A

Ob. D

Ob. C

Ob. B

Akt. 1 - 5

Akt. 5 - 25

Akt. 3 - 120

Akt. 11 - 15

Akt. 4 - 45

Akt. 22 - 26

Akt. 30 - 35

Akt. 7 - 46

Akt. 40 - 100

Akt. 1 - 5

Aktualny czas symulacji :

5

Pending List oraz Activity List

• Pending List jest uporządkowaną listą obiektów posiadających

własne uporządkowane listy aktywności

A

c

t

i

v

i

t

y

L

i

s

t

Pending List

Ob. D

Ob. A

Ob. C

Ob. B

Akt. 5 - 25

Akt. 3 - 120

Akt. 11 - 15

Akt. 4 - 45

Akt. 22 - 26

Akt. 30 - 35

Akt. 7 - 46

Akt. 40 - 100

Aktualny czas symulacji : 5

Akt. 11 - 15

Aktualny czas symulacji :

15

Procedura upływu czasu

Start symulacji

Wybierz obiekt

z najmniejszym

czasem planowanej

czynności tp

Ustaw ’ts’ na ’tp’

Zidentyfikuj

metodę

dla planowanej

czynności

Usuń czynność

z listy planowanych

aktywności obiektu

Wykonaj metodę

planowanej

czynności

Czy koniec?

NIE

TAK

Cz

y t

s >

tk

?

Cz

y li

sta

zda

rze

ń p

ust

a?

Ko

ni

ec

sy

m

ul

ac

ji

Metoda TELL

• Wywołanie TELL może być wstawione w dowolnej metodzie lub

procedurze;

• Metoda TELL pozwala tylko na parametry wejściowe IN;

• Metoda TELL nie może być funkcyjną ani też nie może mieć

parametrów typu OUT lub INOUT – wynika to z faktu, że
informacje zwrotne nie zostaną wykorzystane w odpowiednim
miejscu i czasie.

MAIN MODULE telephone;

FROM SimMod IMPORT StartSimulation;

BEGIN

TELL generator TO generateCalls;

StartSimulation;

END {MAIN} MODULE.

Metoda TELL

Opis aktywności generatora ...

FROM SimMod IMPORT SimTime;

TELL METHOD generatorCalls;
VAR
call : callObj;
BEGIN

WHILE SimTime < runLength

WAIT DURATION stream1.UniformReal (2.0, 6.0);

NEW (call);
TELL call TO commence;

END WAIT;

END WHILE;

END METHOD;

Metoda TELL

OBJECT callObj;

TELL METHOD commence;
BEGIN

IF numberBusyLines < 2

INC (numberBusyLines);
WAIT DURATION stream2.UniformReal (6.0,

10.0);

DEC (numberBusyLines);

END WAIT;

ELSE

INC (numberLostCalls);

END IF;
DISPOSE (SELF);

END {TELL} METHOD {commence};

END OBJECT {callObj};

Opis aktywności połączenia wejściowego (dzwoniący) ...

Metoda TELL

• Metoda TELL wykorzystuje sekwencję WAIT do określenia

miejsca upływu i wielkości czasu symulacyjnego, który ma
zostać „wytracony”;

• Każde wywołanie WAIT jest zapisane w postaci activity w

obiekcie właścicielu.

• Po napotkaniu sekwencji WAIT metoda TELL wstrzymuje

realizację

przez określony czas symulacyjny.

• Po tym czasie metoda TELL wznawia wykonanie.

WAIT

• Cztery rodzaje WAIT:

WAIT DURATION timeValue

WAIT FOR completion of another METHOD

WAIT FOR synchronizing trigger TO Fire

WAIT FOR resource acquisition

WAIT DURATION

• Sekwencja wytracająca zadany czas symulacyjny:

WAIT DURATION timeValue;

… kod źródłowy dla WAIT DURATION

ON INTERRUPT

... sekwencja po przerwaniu

END WAIT;

• timeValue

określone jest w programie

WAIT FOR

• Do synchronizacji metod wykorzystujemy:

WAIT FOR object [ TO ] method [ (arg) ];

... pozostały kod

END WAIT;

• Obiekt wywołujący oczekuje w metodzie wywołującej na

wykonanie metody w drugim obiekcie;

• Deklaracja:

TYPE

yourObj = OBJECT

TELL METHOD yourTellMethod;

WAITFOR METHOD yourWaitForMethod

;

END OBJECT {yourObj};

Synchroniczny upływ czasu

• Gdy dwie lub więcej czynności obiektu wzajemnie zależą od siebie,

można je synchronizować poprzez sekwencję:

...

TELL obiekt1 TO metoda [lista argumentów typu ’IN’] [IN czas]

...

• a w kodzie źródłowym metody umieszczenie bloku instrukcji:

WAIT FOR obiekt2 TO metoda2 [lista argumentów ’IN’]
...instrukcje do wykonania po przejęciu sterowania
END WAIT;

{ ’obiekt1’ oczekuje na wykonanie przez ’obiekt2’ metody

’metoda2’,

następnie realizuje określone wewnątrz instrukcje }

Synchroniczny upływ czasu

• Analogiczny efekt po wywołaniu metody typu WAITFOR :

...
TELL obiekt TO metoda [lista argumentów ’IN, INOUT’] [IN

czas]
...

• a w kodzie źródłowym metody umieszczenie bloku instrukcji:

WAIT FOR obiekt2 TO metoda2 [lista argumentów]

...instrukcje do wykonania po przejęciu sterowania

END WAIT;

• Różnica w odniesieniu do TELL:

– ’WAITFOR’ można wywoływać tylko w powyższej sekwencji;
– w przeciwieństwie do ’TELL’ dopuszcza parametry IN, INOUT;

Odwołania do metod - ACTID

• Każda wywołana metoda otrzymuje swój niepowtarzalny

identyfikator typu ACTID

VAR

actid : ACTID;

...
BEGIN

actid := TELL obiekt TO Metoda();

...

• Wykorzystanie ACTID w bloku

WAIT FOR actid .... END WAIT;

• Wykorzystanie ACTID w sekwencji INTERRUPT

Przerywanie czynności realizowanych przez

metody

• Przerwanie wszystkich aktywności w obiekcie object:

InterruptAll(IN object : ANYOBJ);

• Przerwanie aktywności ( metody ) o identyfikatorze activity:

InterruptMethod(IN activity : ACTID);

• Przerwanie pierwszej napotkanej w Pending List aktywności

( metody ) o nazwie methName w obiekcie object:

Interrupt(IN object : ANYOBJ; IN methName : STRING);

• Uwaga :

– próba przerwania nieistniejącej czynności nie powoduje błędu
– ’runtime error’ generowany jest przy braku sekwencji ’ON

INTERRUPT’ w przerywanej metodzie

Czas symulacyjny: Simulation Time

• Czas symulacyjny SimTime() jest aktualizowany wewnętrznie.

• Bieżącą wartość można odczytać przez wywołanie funkcji

SimTime().

• W każdej chwili może być aktywne wiele metod.

• Po zrealizowaniu operacji skojarzonych z każdą aktywnością

czas jest aktualizowany na wartość znacznika czasu (time
stamp) kolejnej aktywności.

• SimTime jest „bezjednostkowy”.

SimControlObj

• Możliwość nadzorowania upływu czasu z wykorzystaniem

dedykowanych procedur i typów obiektowych

SimControlObj = OBJECT

ASK METHOD TimeAdvance(IN newTime : REAL) : REAL;

ASK METHOD ChooseNext(IN group : ActivityGroup) :

ACTID;

ASK METHOD SetTieBreaking(IN flag : BOOLEAN);

ASK METHOD SetTimeAdvance(IN flag : BOOLEAN);
....

END OBJECT;

Procedury sterowania symulacją

– Uruchomienie upływu czasu (rozpoczęcie symulacji):

StartSimulation

;

– Zakończenie symulacji:

StopSimulation

;

– Odczytanie aktualnej wartości czasu symulacyjnego:

SimTime ( ) : REAL;

– Ustalenie wartości początkowej czasu:

ResetSimTime ( IN newTime : REAL );

– Odczytanie liczby zaplanowanych czynności:

NumActivities ( IN object : ANYOBJ ) : INTEGER;

Procedury sterowania symulacją

– Odczytanie liczby obiektów w Pending List:

NumObjPending() : INTEGER;

– Odczytanie liczby wszystkich zaplanowanych czynności w

listach aktywności obiektów Pending List:

NumActPending() : INTEGER;

– Odczytanie liczby aktywności związanych z sekwencją WAIT ...

FOR:

NumWAITFOR() : INTEGER;

– Odczytanie zawartości Pending List (opcjonalnie także list

aktywności obiektów):

PendingListDump(IN DoActList: BOOLEAN);

– Zmienna

Timescale : REAL

(dostępna przez import) określająca

liczbę rzeczywistych sekund / jednostkę czasu symulacji

Procedury sterowania symulacją

• Przerwanie czynności (realizowanych przez metody)

realizowane jest przez instrukcję:

Terminate;

• W odróżnieniu od wszystkich ’Interrupt” wywoływana jest

wewnątrz metody w celu zakończenia własnej czynności:

IF SimTime() > czasStop

Terminate;

END

IF;

• Zatrzymanie metody ’M1’ oczekującej w sekwencji WAIT FOR ...

na wykonanie drugiej metody ’M2’ powoduje w pierwszej

kolejności zakończenie metody ’M2’ a następnie ’M1’ (w

przypadku dalszej rekrencji - analogicznie)

Symulacja Telefonii

1

MAIN MODULE telphn3;

2

3

{ Telephone Model3 - CACI Products Company }

4

5

FROM IOMod IMPORT ReadKey;

6

FROM SimMod IMPORT StartSimulation;

7

FROM generatorMod IMPORT generatorObj;

8

FROM callMod IMPORT numberLostCalls, initializeStream2;

9

10

VAR

11

ch : CHAR;

12

timeToQuit : REAL;

13

generator : generatorObj;

14

15

BEGIN

16

17

timeToQuit := 60.0; { minutes }

18

19

initializeStream2;

20

21

NEW (generator);

22

TELL generator TO generateCall (timeToQuit);

23

24

StartSimulation;

25

26

OUTPUT;

27

OUTPUT ("NUMBER OF LOST CALLS = ", numberLostCalls);

28

OUTPUT;

29

OUTPUT ("Press any key to end program.");

30

ch := ReadKey;

31

32

END {MAIN} MODULE {telephone3}.

1

DEFINITION MODULE generatorMod;

2
3

FROM callMod IMPORT callObj;

4

FROM RandMod IMPORT FetchSeed, RandomObj;

5

FROM SimMod IMPORT SimTime;

6
7

TYPE

8

generatorObj = OBJECT

9
10

TELL METHOD generateCall (IN timeToQuit: REAL);

11
12

END OBJECT {generatorObj};

13
14

END {DEFINITION} MODULE {generatorMod}.

1

IMPLEMENTATION MODULE generatorMod;

2
3

OBJECT generatorObj;

4
5

TELL METHOD generateCall (IN timeToQuit: REAL);

6
7

VAR

8

call : callObj;

9

stream1 : RandomObj;

10
11

BEGIN

12
13

NEW (stream1);

14
15

WHILE SimTime <= timeToQuit

16

WAIT DURATION stream1.UniformReal (2.0, 6.0);

17

NEW (call);

18

TELL call TO commence;

19

END WAIT;

20

END WHILE;

21
22

END {TELL} METHOD {generateCall};

23
24

END OBJECT {generatorObj};

25
26

END {IMPLEMENTATION} MODULE {generatorMod}.

1

DEFINITION MODULE callMod;

2
3

FROM RandMod IMPORT FetchSeed, RandomObj;

4
5

TYPE

6

callObj = OBJECT

7
8

TELL METHOD commence;

9
10

END OBJECT {callObj};

11
12

VAR

13

numberLostCalls : INTEGER;

14
15

PROCEDURE initializeStream2;

16
17

END {DEFINITION} MODULE {callMod}.

1

IMPLEMENTATION MODULE callMod;

2
3

VAR

4

numberBusyLines : INTEGER;

5

stream2 : RandomObj;

6

7 PROCEDURE initializeStream2;

8 BEGIN

9

10 NEW (stream2);

11 ASK stream2 TO SetSeed (FetchSeed(2));

12

13 END PROCEDURE {initializeStream2};

14

15

16 OBJECT callObj;

17

18 TELL METHOD commence;

19 BEGIN

20

21 IF numberBusyLines < 2

22 INC (numberBusyLines);

23 WAIT DURATION stream2.UniformReal (6.0, 10.0);

24 DEC (numberBusyLines);

25 END WAIT;

26 ELSE

27 INC (numberLostCalls);

28 END IF;

29

30 DISPOSE (SELF);

31

32 END {TELL} METHOD {commence};

33

34 END OBJECT {callObj};

35

36 END {IMPLEMENTATION} MODULE {callMod}.
