Interfejs IrDA

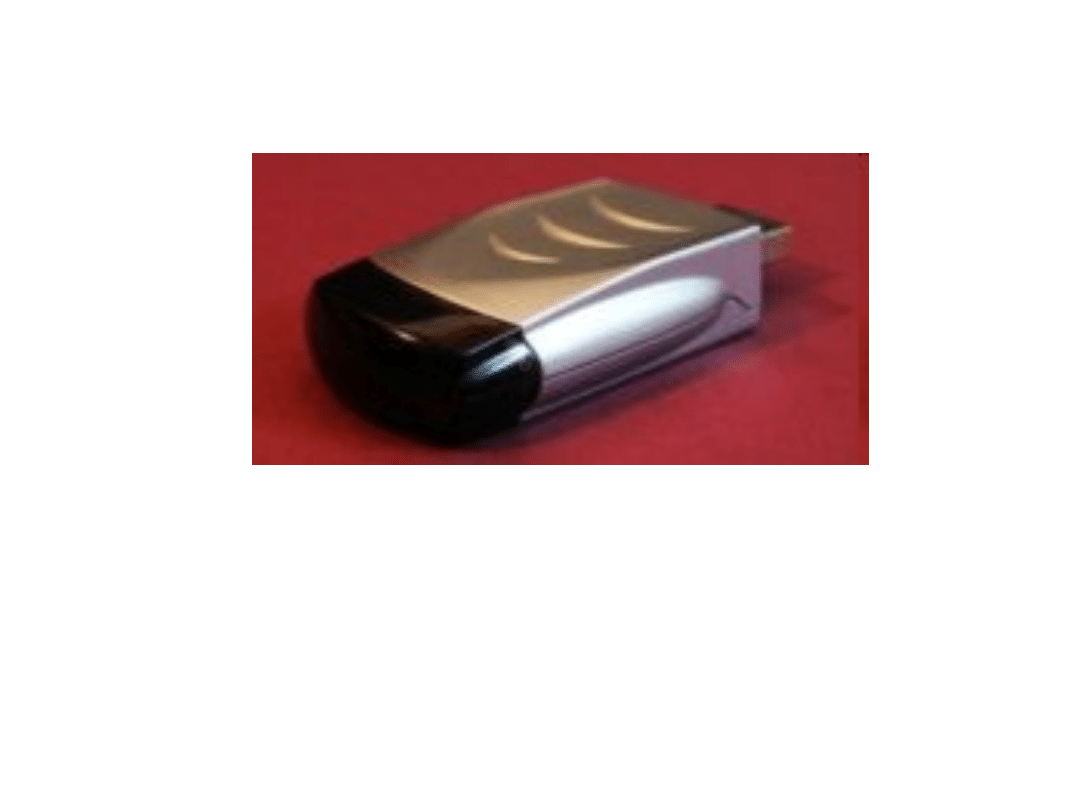

Adapter portu podczerwieni USB jest
wygodnym urządzeniem umożliwiającym
bezprzewodową komunikację miedzy
komputerem a dodatkowym urządzeniem
posiadającym interfejs IRDA takim jak:
notebook, telefon komórkowy, palmtop,
kamera lub aparat cyfrowy itp.
Podłączając go do portu USB komputera
zyskujemy dodatkowe funkcje komunikacji
przez podczerwień. IrDA realizuje
dwukierunkową transmisję danych, czyli
dane możemy wysyłać do komórki z PC-ta
i na odwrót z prędkością od 115.2Kbps do
4Mbps.

Standard IrDA charakteryzuje się:

prostą i tanią implementacją,

małym poborem mocy,

połączeniami bezpośrednimi typu
punkt-punkt,

wydajnym i pewnym transferem
danych.

Zaletą IrDY jest jej uniwersalność - nie ma
znaczenia z jakim urządzeniem chcemy
się przy jej pomocy łączyć, działa na
każdej platformie systemowej, z każdym
tel. komórkowym wyposażonym w port
podczerwieni, każdym PC-tem i ze
wszystkimi urządzeniami posiadającymi
złącze IrDA. Przy jej pomocy można wgrać
logo, mp3 lub dzwonek do komórki,
zdjęcie z komórki do PC-ta, zarządzać
książką telefoniczną, wysłać z PC-ta sms'a
lub np. wysłać komuś własne logo,
przesyłać dowolne pliki pomiędzy dwoma
komputerami, pomiędzy PC-tem a
palmtopem czy laptopem.

Interfejs, oparty na przesyłaniu danych przy użyciu
podczerwieni, obarczony jest dwoma zasadniczymi
wadami. Po pierwsze jest klasycznym interfejsem
"punkt-punkt", łączącym ze sobą dwa urządzenia,
co bardzo komplikuje, a w praktyce wyklucza
możliwość wykorzystania go do stworzenia sieci. Po
drugie, do poprawnego działania wymaga, by
komunikujące się urządzenia "widziały się"
optycznie - można zapomnieć o mobilności, bo
trudno się poruszać, zwracając uwagę na to, czy
nasz notebook "widzi" właśnie drukarkę i
wzajemnie. Prowadzono co prawda prace nad
eliminacją, a przynajmniej ograniczeniem tych wad
- zwiększeniem zakresu kąta widzialności
transceiverów optycznych, a także umożliwieniem
komunikacji w trybie point to multipoint,
pozwalającej na tworzenie sieci lokalnej, jednak
rozwiązania te nie przyjęły się również wśród
użytkowników PC.

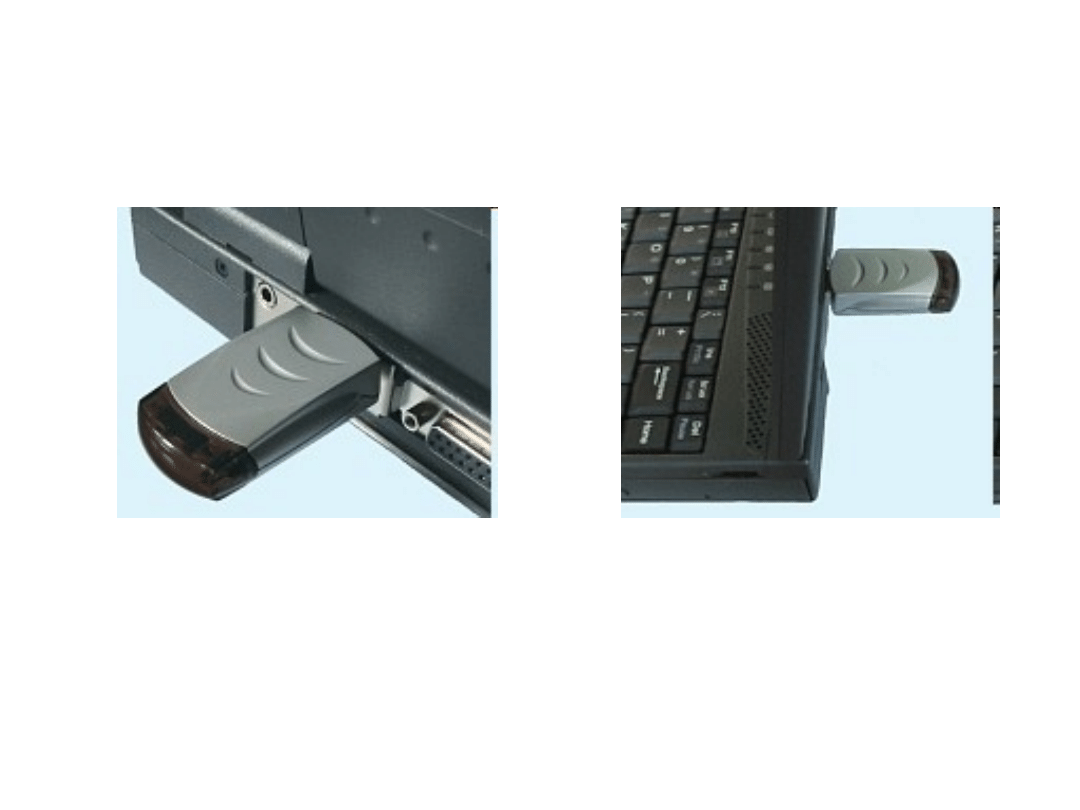

Port IrDA podłączany do komputera przy pomocy gniazda USB

Lp.

Parametr

Właściwości

1.

Długość fali

850 – 900 nm

2.

Typ połączenia

punkt-punkt

3.

Liczba kanałów

Jeden – do transmisji
danych

4.

Prędkość transmisji

obowiązkowo: 9,6
kb/s, opcjonalnie: 19,2
kb/s, 38,4 kb/s, 57,6
kb/s,115,2 kb/s (IrDA
1.0 lub 1.1) oraz 0,576
Mb/s, 1,152 Mb/s, 4
Mb/s (IrDA 1.1)

5.

Zasięg i typ transmisji

do 1 m; urządzenia
muszą się "widzieć";
kąt wiązki transmisji –
30°

6.

Maksymalna liczba
aktywnych urządzeń

2 połączenia

7.

Multipleksacja

przestrzenna

8.

Bezpieczeństwo na
poziomie łącza

-----

9.

Emulacja portu

szeregowy +
równoległy

Parametry

SIR

2,4 - 115,2 kb/s

Nadajnik

Odbiornik

Moduły

Koder/Dekoder

Moduł

Przetwornika

MIR

576 - 1152 kb/s

FIR

4 Mb/s

VFIR

16 Mb/s

sterownik

komunikacyjny

IR wyjście

IR wejście

RZI

RZI

4PPM

HHH(1,13)

Schemat blokowy interfejsu IrDA

dla wszystkich zakresów

prędkości transmisji

stosowanie jako medium fal podczerwonych

(właściwości fal z zakresu podczerwieni),

brak szyfrowania na poziomie łącza

(transmisja kierunkowa typu punkt – punkt na małą odległość),

stosowanie filtrów optycznych stanowiących zaporę dla wpływu

innego rodzaju promieniowania (zapewnienie niezmienności
transmitowanych danych),

zróżnicowane sposoby kodowania informacji oraz stosowanie

standaryzowanych protokołów transmisji (eliminacja
wzajemnych zakłóceń pochodzących od wielu nadajników
podczerwieni pracujących w swoim zasięgu).

BEZPIECZEŃSTWO TRANSMISJI

w IrDA
