GEOWŁÓKNINY

Charakterystyka
Metody

Zastosowanie

geowłókniny

jako wzmocnienia polega na

wbudowaniu
w korpus nasypu jednej, lub w szczególnie niekorzystnych
warunkach większej ilości warstw geowłókniny

Pierwsza warstwa

geowłókniny

powinna być ułożona na

powierzchni naturalnego podłoża lub na podsypce z gruntu
niespoistego. Szczególnie wskazane jest wykorzystanie
geowłókniny

w

przypadku

występowania

w

podłożu

gruntów

o

wyraźnie

zróżnicowanych

właściwościach wytrzymałościowych i odkształceniowych

Geowłóknina

powinna

zabezpieczyć

nasyp

przed

lokalnymi

osuwiskami

i zmniejszyć poziome odkształcenie korpusu

Geowłóknina

rozdziela także słabe grunty występujące w

podłożu od gruntów wbudowanych w korpus nasypu, oraz
ułatwia i przyspiesza konsolidację podłoża

Warunki Techniczne Wbudowania

Geowłókniny

Rozkładanie geowłókniny odbywa się prostopadle do osi nasypu, pasami

na zakład o szerokości około 0,3-0,5 m. Długość ułożonych pasów geowłókniny

powinna być większa o około 2 m od szerokości podstawy nasypu.

Wbudowywanie gruntu należy rozpocząć od wykonania wzdłuż krawędzi nasypu

ciągłych grobelek z piasku o wysokości około 0,5 m. Pozostający na zewnątrz

odcinek geowłókniny należy zawinąć w kierunku osi nasypu i na całej szerokości

trasy przykryć pierwszą warstwą gruntu przeznaczonego do budowy nasypu.

Łączenie pasów geowłókniny może być wykonane przez zszycie krawędzi nićmi

o wysokiej wytrzymałości: szef powinien znajdować się co najmniej 0,2 m od

brzegu geowłókniny.

Dla nasypów o wysokości mniejszej od 2,5 m dopuszcza się połączenie pasów

geowłókniny za pomocą klamer metalowych lub kołków drewnianych.

W przypadku, kiedy geowłóknina nie spełnia funkcji wzmocnienia a tylko np.

rozdziela grunt od podłoża, pasów geowłókniny można nie łączyć, układając je

na zakład, o szerokości nie mniejszej niż 0,3 m.

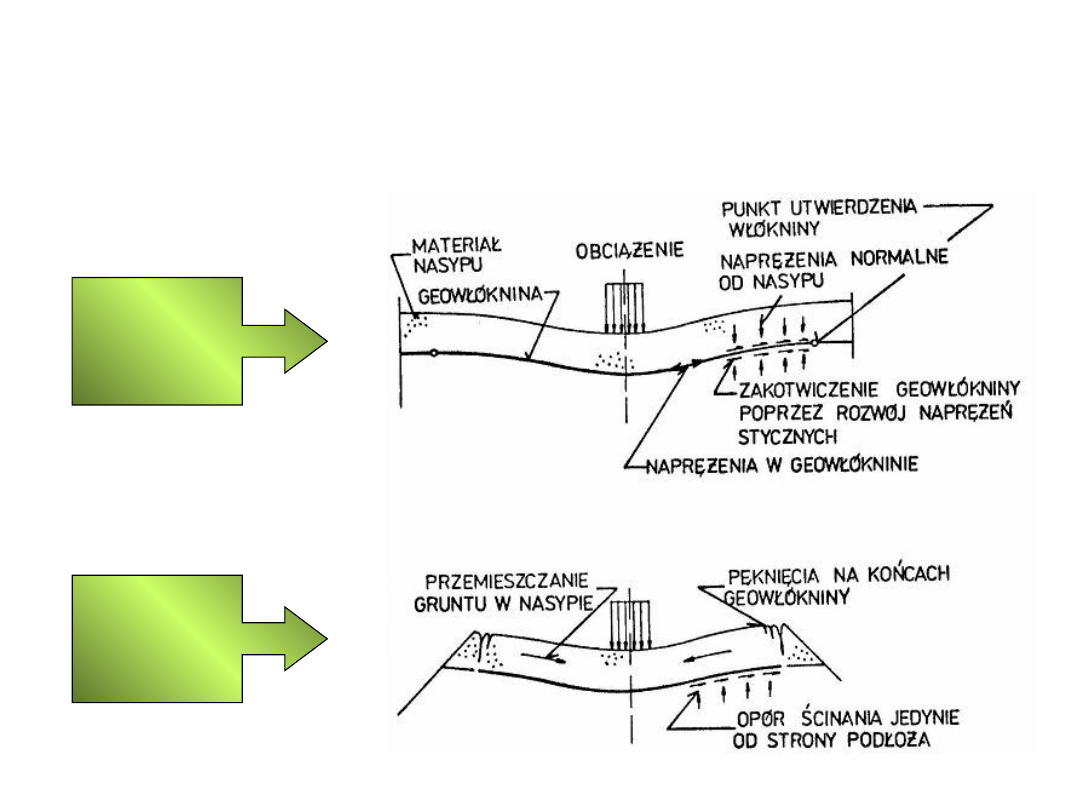

Schemat zakotwienia geowłóknin

Teoretyczny,

nieskończenie

szeroki profil

Typowy

otrzymany

w praktyce

Badania

Kontrolne

Wstępne badania przed wbudowaniem

geowłókniny powinny obejmować:

Sprawdzenie metryk

identyfikacyjnych z

informacjami dotyczącymi

handlowej nazwy, typu
geowłókniny, polimeru

i ciężaru rolki

Sprawdzenie ciężaru

i grubości geowłókniny

Wizję terenową w celu

ustalenia odcinków, na

których geowłóknina

może być narażona na

uszkodzenia

i wytypowanie odcinków

do badań kontrolnych

Zasadnicze badania w czasie budowy nasypu powinny
obejmować

badania

wytrzymałości

geowłókniny

na

rozciąganie i badania tarcia styku geowłókniny
z gruntem nasypu. W przypadku, gdy geowłóknina spełnia
również

inne

niż

wzmocnienie

funkcje

należy

przeprowadzać badania jej przepuszczalności, porowatości
i kolmatacji.

1

2

3

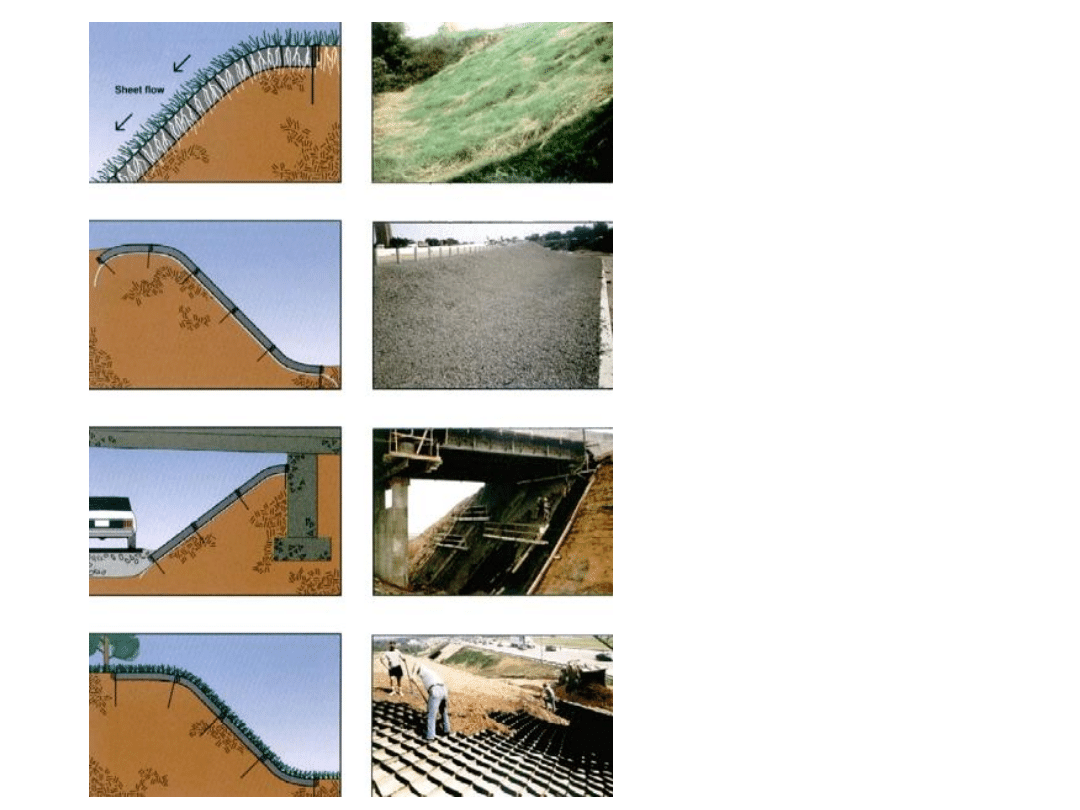

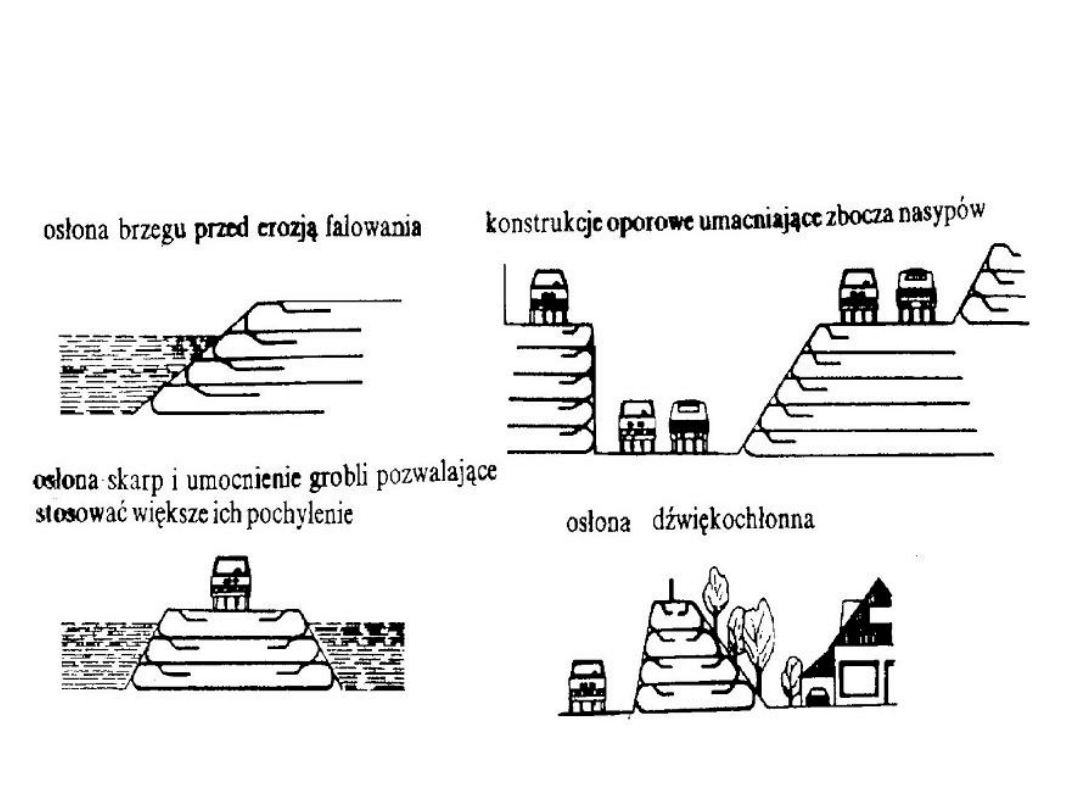

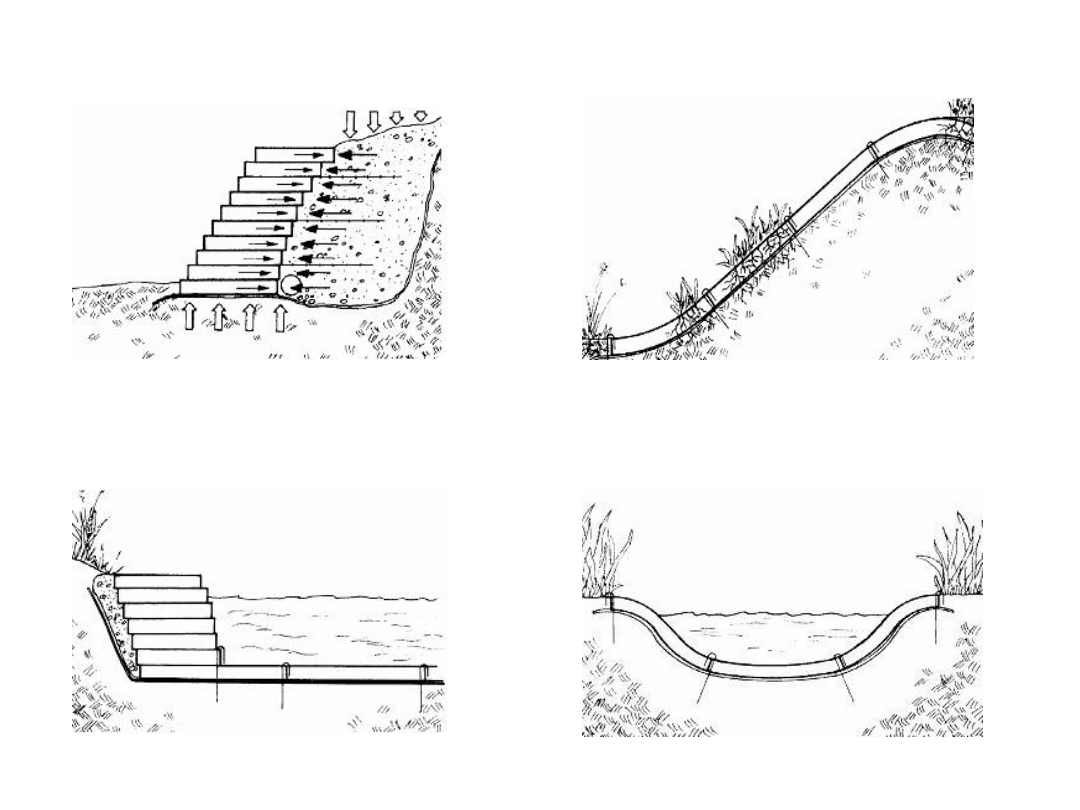

Schematy możliwości stosowania geotekstyliów

do zbrojenia gruntu

Syntetyczna mata

antyerozyjna

Geomembrany

Geosyntety
ki

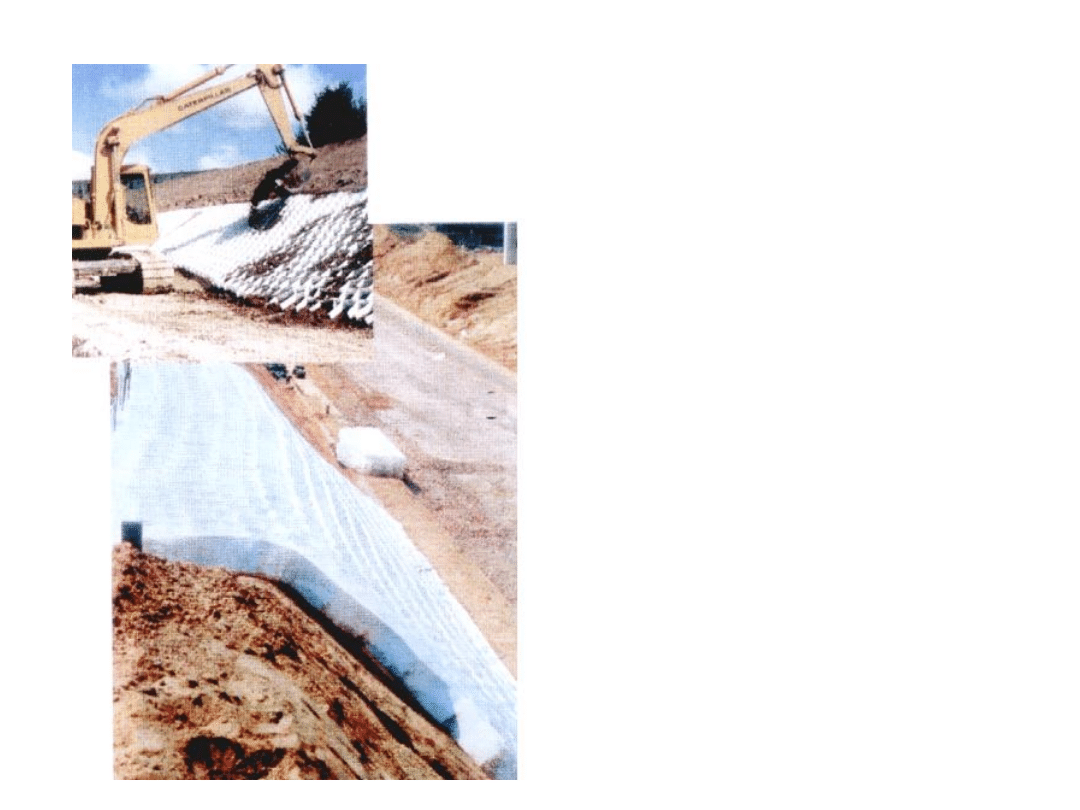

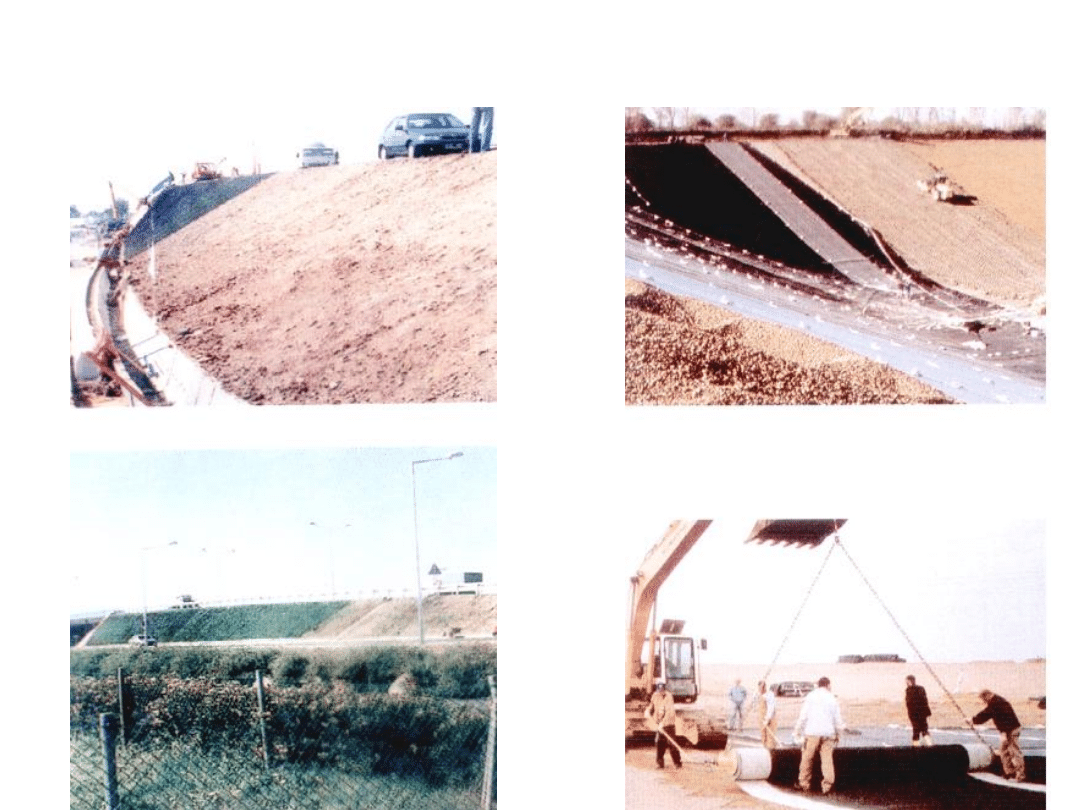

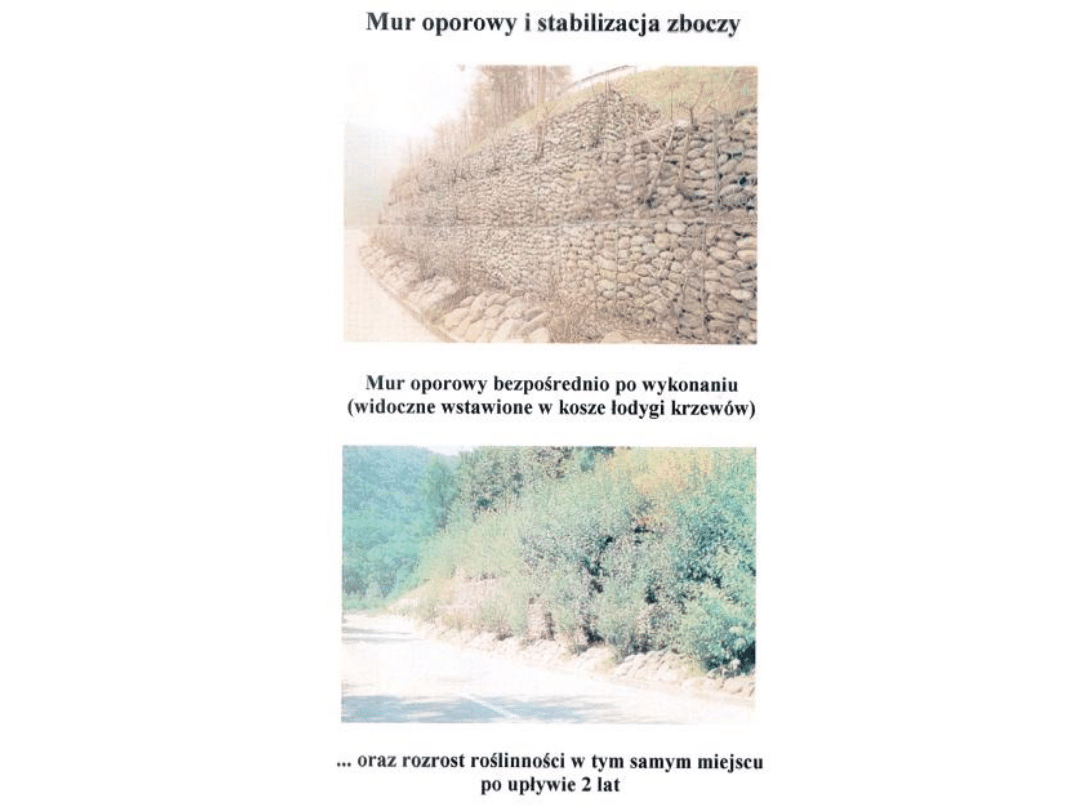

Ubezpieczenie

skarp

(geowłóknina)

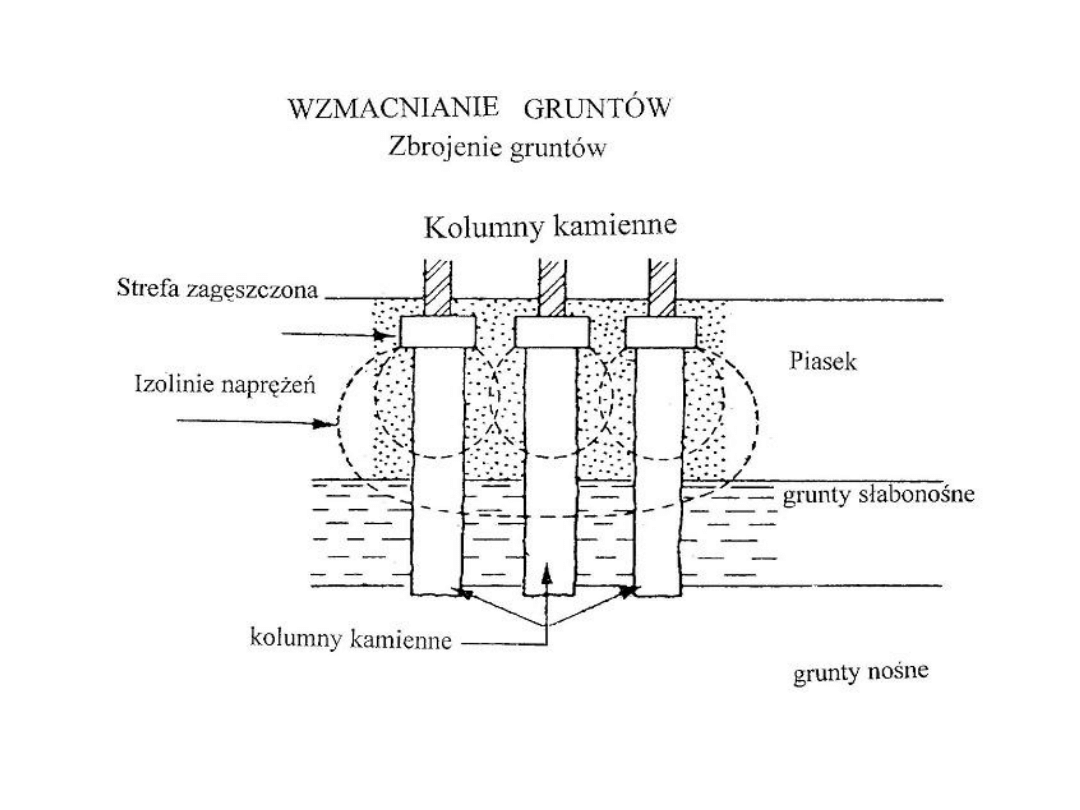

Kolumny Żwirowe i Kamienne

(wibrowymiana)

Charakterystyka Metody

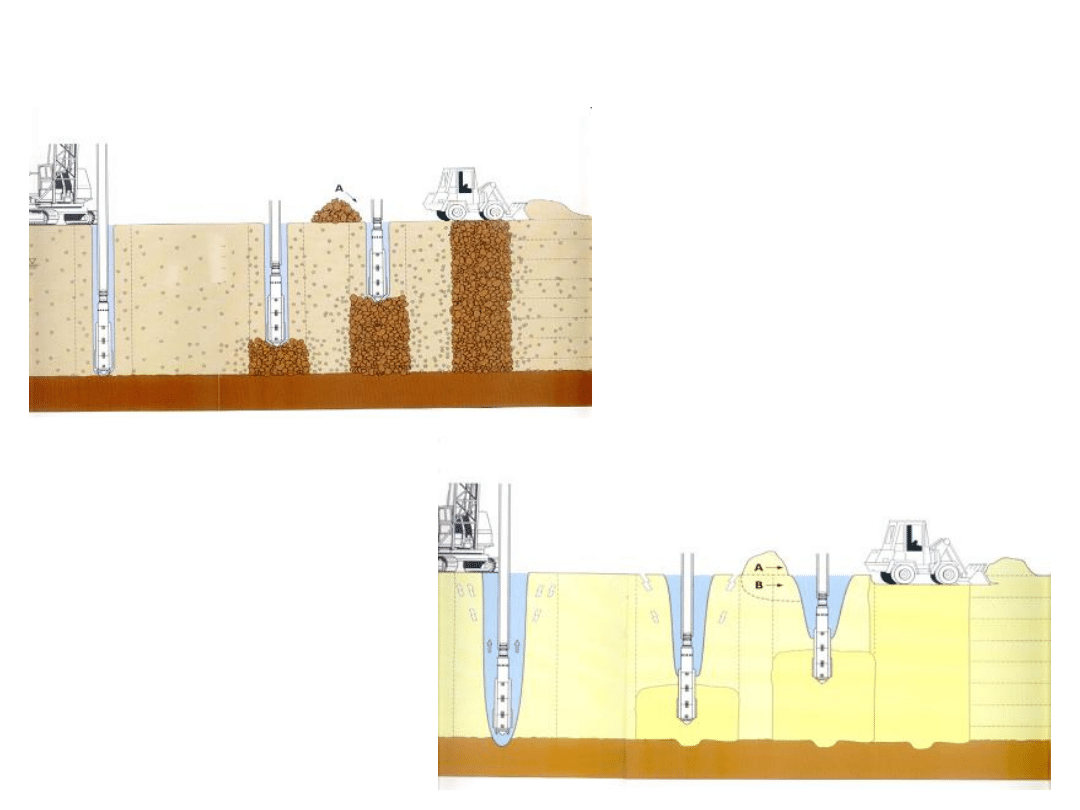

Metoda wzmacniania podłoża przy pomocy wibrowymiany polega
na uformowaniu (przy użyciu sprzętu wibroflotacyjnego lub
wiertniczego) dobrze zagęszczonych kolumn z gruboziarnistych
frakcji: żwirowej lub kamienistej. Kolumny żwirowe i kamienne
istotnie zwiększają nośność podłoża oraz ograniczają jego
osiadanie. Dzięki znacznej przepuszczalności wpływają one
również na przyspieszenie konsolidacji podłoża słabonośnego.

Wymagania Dotyczące Wykonania

Podczas wykonywania kolumn należy na bieżąco kontrolować i
rejestrować następujące informacje:



lokalizację w planie wykonanych kolumn,

 głębokość kolumn,

 rodzaj i ilość gruntu wbudowanego na 1 mb kolumny,

 osiadanie lub wypiętrzanie powierzchni terenu.

Badania Kontrolne

Celem ich jest określenie uzyskanego efektu wzmocnienia

.

Mogą być przeprowadzone przy pomocy sondowań statycznych
lub presjometru. Badania kontrolne należy przeprowadzić w
kilku pionach pomiędzy kolumnami, przy czym jeden z pionów
powinien być wykonany w bezpośrednim sąsiedztwie kolumny.
Wskazane

jest

również

wykonanie

badań

w

pionie

przechodzącym przez środek kolumny.

Wykonywanie Próbnych Kolumn

Przed przystąpieniem do właściwego instalowania

kolumn zaleca się wykonanie próbnych kolumn w

przypadku:



wykonywania znacznej ilości kolumn,



braku miarodajnych danych oraz gdy konieczne jest

sprawdzenie spodziewanego efektu wzmocnienia.

Wykonanie próbnych kolumn ma na celu określenie
lub sprawdzenie:



rozstawy kolumn,



wpływu rodzaju dostarczanego gruntu na uzyskany efekt

wzmocnienia w warunkach in situ,



najbardziej odpowiedniej techniki wykonania.

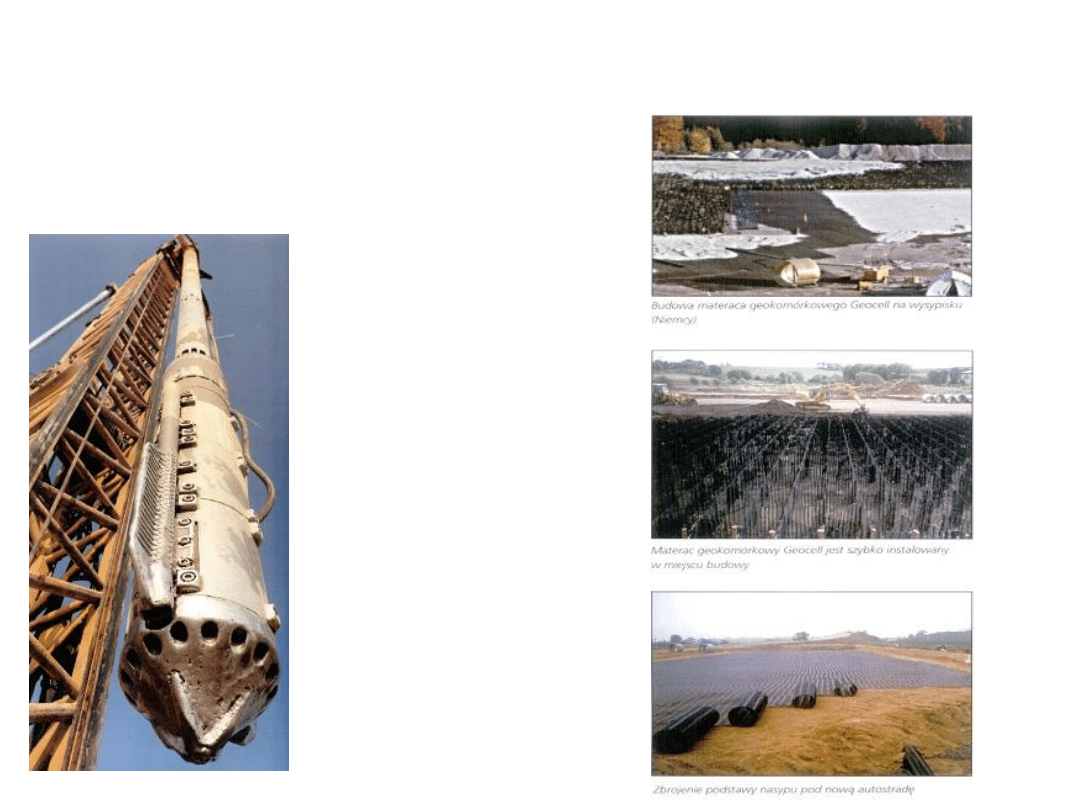

Wibrowymiana

Wibrowymian
a

Geowłókni
ny

Kolumny Wapienne

Wykonywane są poprzez zmieszanie wapna palonego z

gruntem słabonośnym przy pomocy ślimakowego

urządzenia wiertniczego

Wzmacnianie słabonośnych podłoży przy pomocy

kolumn

wapiennych

zalecane jest dla gruntów o zawartości części

organicznych mniejszej od 6% oraz wilgotności naturalnej
mniejszej od 120%. Najlepsze efekty wzmocnienia uzyskuje się
w przypadku glin nieorganicznych o wilgotności naturalnej 40-
80%.

Przed rozpoczęciem robót należy zwrócić szczególną uwagę na
usunięcie występujących w warstwie powierzchniowej kamieni,
otoczaków, gruzu oraz karczy drzew i krzaków. Formowanie

kolumny wapiennej

należy zakończyć na 0,5 m poniżej

powierzchni terenu. Przy występowaniu na powierzchni warstwy o
znacznie mniejszej wilgotności naturalnej instalowanie

kolumny

wapiennej

należy zakończyć nie przekraczając spągu warstwy

przesuszonej.

W trakcie wykonywania kolumny wapiennej

należy kontrolować

i rejestrować następujące informacje:

lokalizację

w

planie

wykonanych

kolumn

;

dopuszczalne odchylenie rozstawy kolumn wapiennych
 10% projektowanej rozstawy mierzonej pomiędzy

środkami kolumn,

długość kolumn

; dopuszczalne odchylenie długości 

0,2 m przy kolumnach zawieszonych oraz 0 m dla
kolumn posadowionych na warstwie nośnej,

odchylenie kolumn od pionu

; maksymalne odchylenie

od pionu nie powinno przekraczać 10

o

(0,01 m/mb) przy

długości kolumny do 10 m oraz 5

o

(0,005 m/mb) przy

długości kolumny do 15 m,

jakość wapna

; wapno palone o wymiarach cząstek <

0,2 mm, zawartość CaCO

3

> 80%,

ilość wapna w kg/mb

; dopuszczalne odchylenie  2

kg/mb.

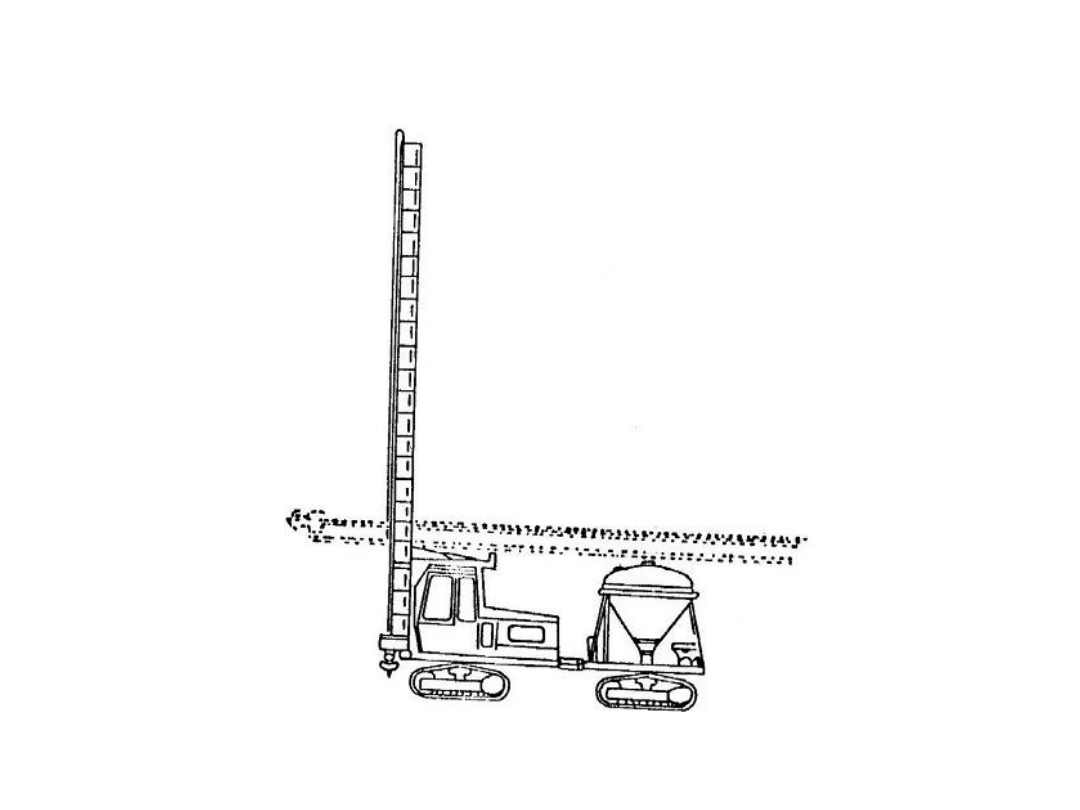

Urządzenie do wykonania kolumn

wapiennych

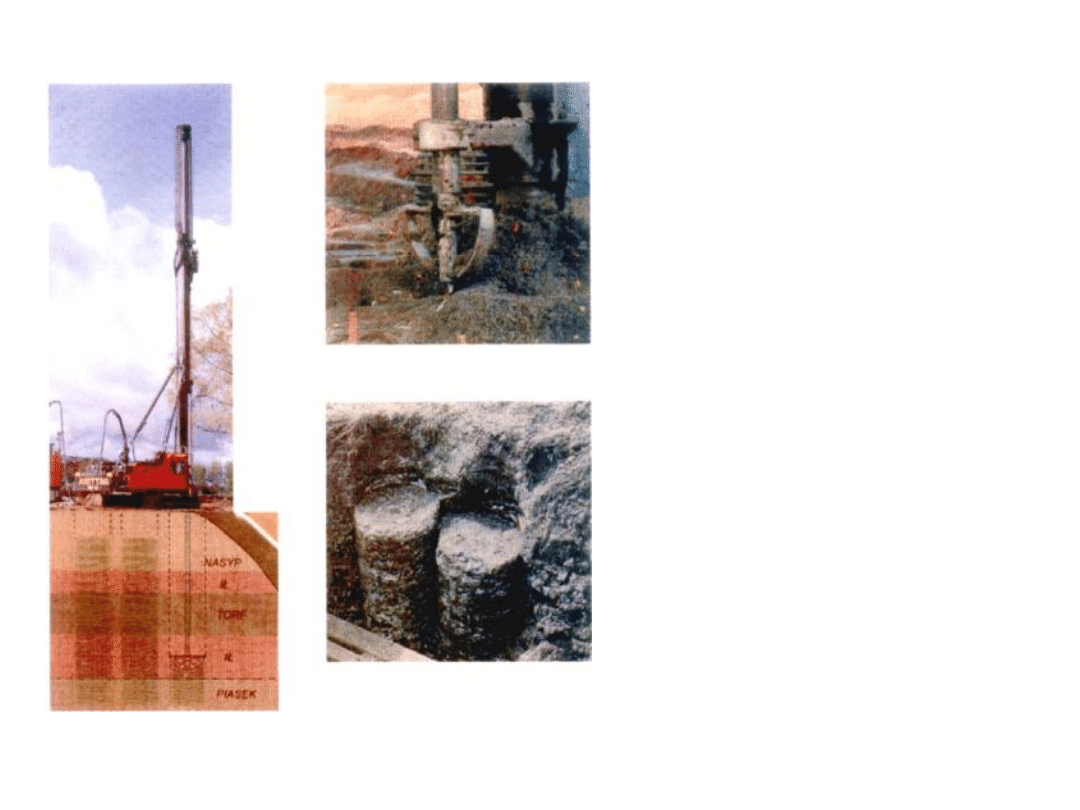

Kolumny cementowo -
wapienne

Badania

Kontrolne

Głównym celem badań kontrolnych jest

określenie

wilgotności naturalnej

wzmacnianego gruntu

(umożliwia ewentualną

weryfikację ilości

dodawanego wapna)

wytrzymałości na ścinanie

kolumny wapiennej

(można wykonać na

podstawie badania

sondą CPT)

wielkości i przebiegu

osiadań

(ma na celu dostarczenie

informacji umożliwiających

porównanie wyników

pomiarów

z wartościami obliczonymi

w projekcie)

Wykonanie Próbnych Kolumn

Przed przystąpieniem do właściwych robót zaleca się

wykonanie próbnych kolumn wapiennych w

przypadku

Wykonania znacznej

liczby kolumn

Braku miarodajnych danych

oraz gdy konieczne jest

sprawdzenie spodziewanego

efektu wzmocnienia

Wykonanie próbnych kolumn wapiennych
ma na celu

Wyjaśnienie problemów

występujących podczas

wiercenia otworów

i formowania

kolumn wapiennych

Sprawdzenie w warunkach

in situ efektu wzmocnienia dla

przyjętej ilości dostarczanego

wapna

Wzmacnianie

gruntów

Zbrojenie

gruntów

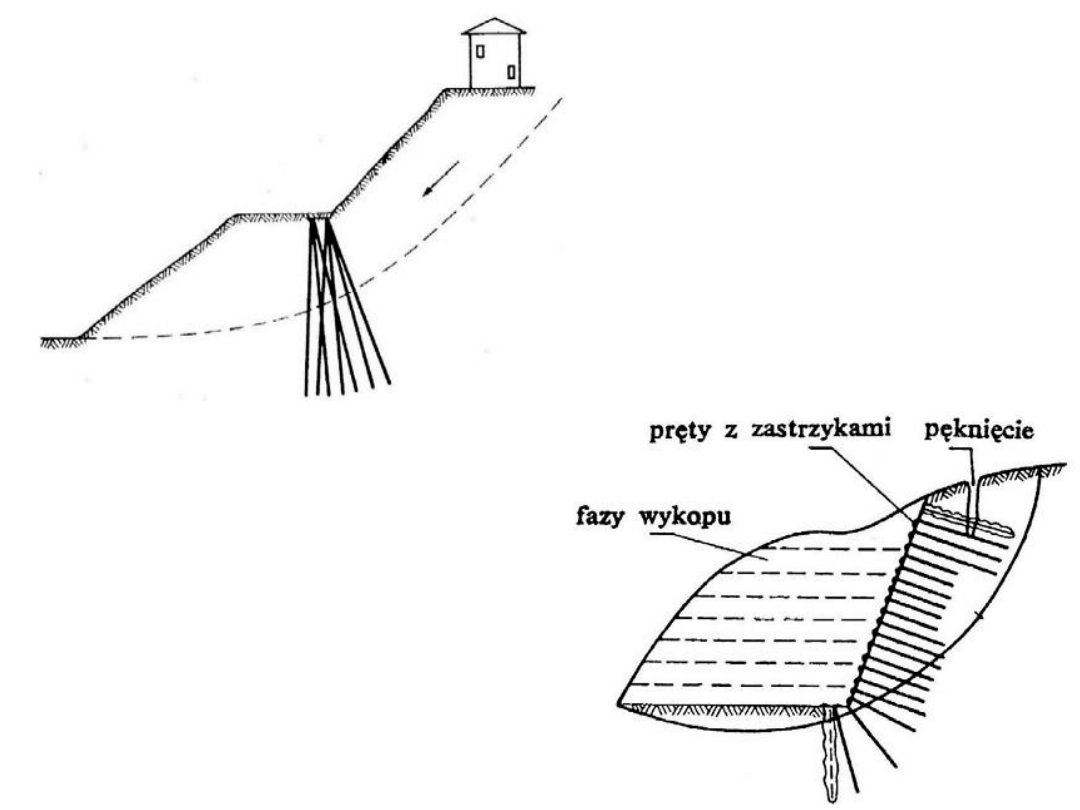

gwoździowani
e

mikropale

Zbrojenie skarp -
georuszt

Zbrojenie podłoża -
georuszt

Zbrojenie skarp

Geosiatka

komórkowa

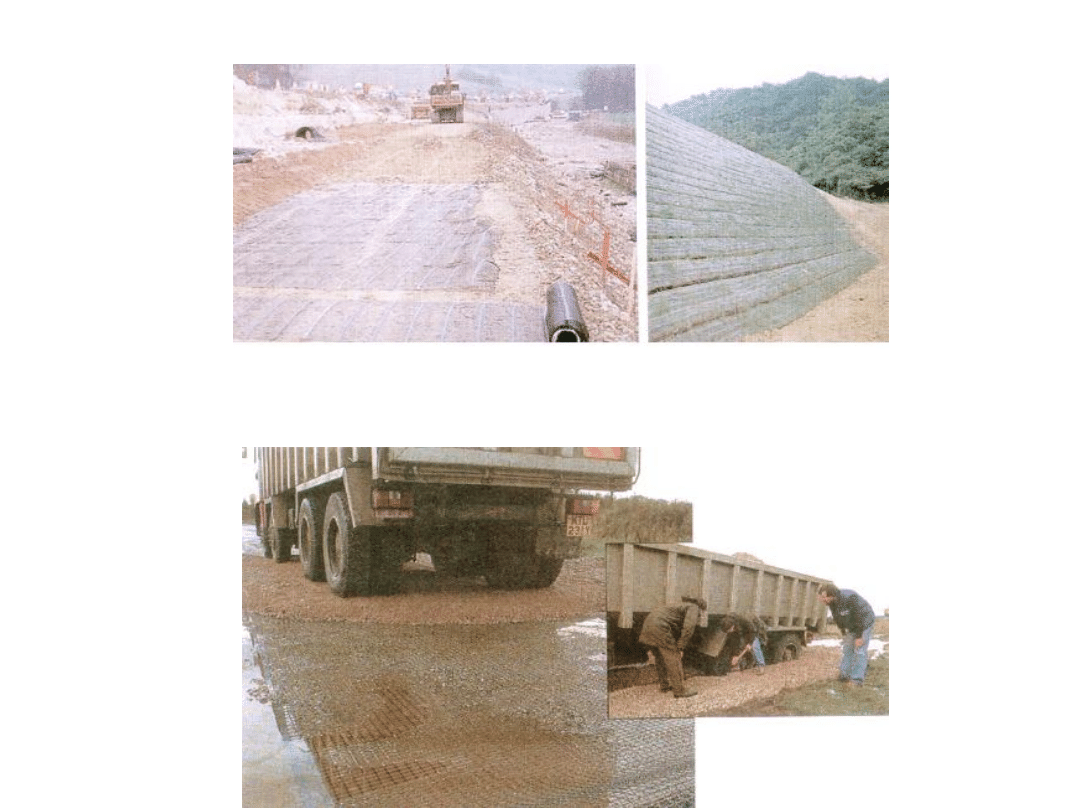

Przykłady

gruntu

zbrojonego

Geokra
ta
