Aparatura zabezpieczająca bezpieczniki

topikowe

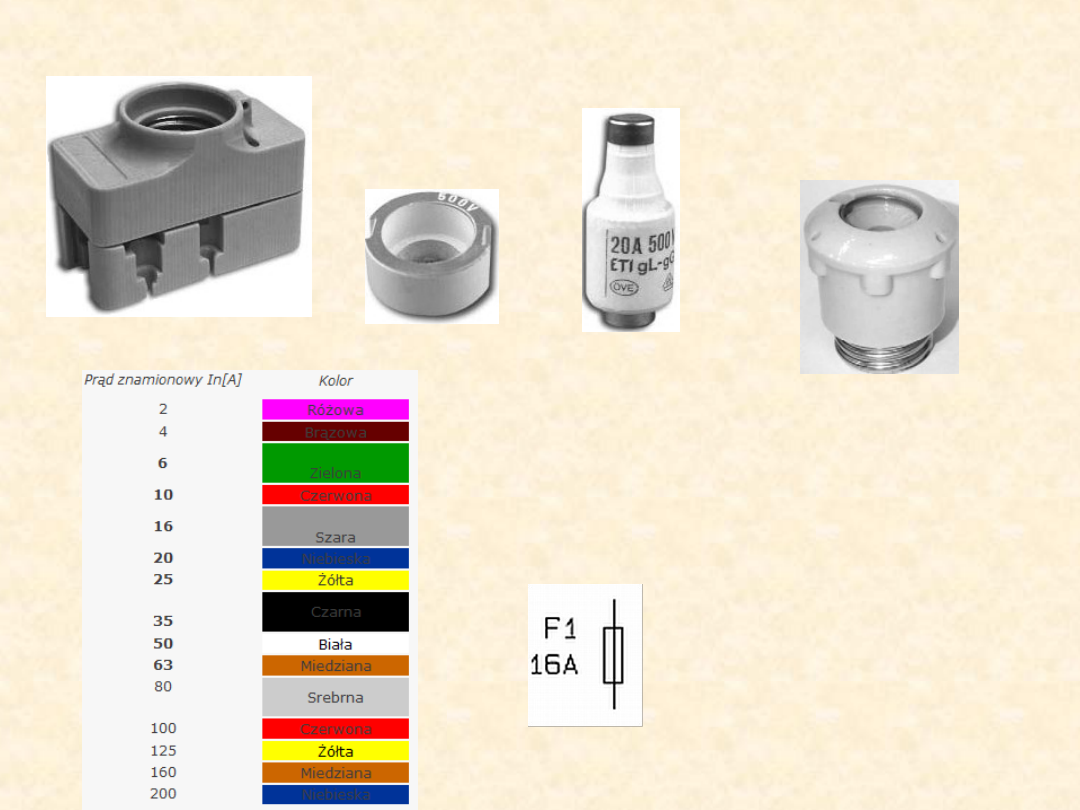

Gniazdo bezpiecznika

Wstawka kalibrowa

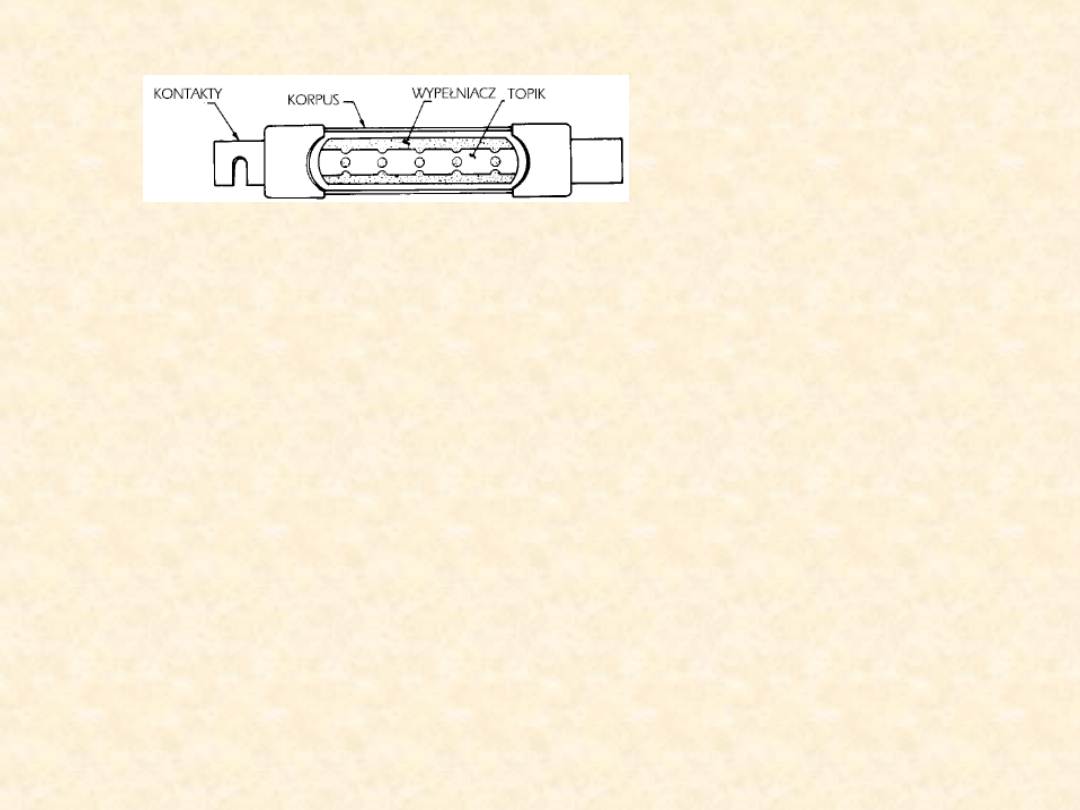

Wkładka topikowa

Główka bezpiecznika

Znamionowe prądy wkładek topikowych
kolor wskaźnika zadziałania i górnej krawędzi
wstawki kalibrowej

Symbol na schematach

Wkładki topikowe o charakterystyce szybkiej BiWts i gF

służą do zabezpieczania instalacji elektroenergetycznych

przed skutkami zwarć i przeciążeń oraz do ochrony przed

porażeniem prądem elektrycznym. Wkładki topikowe o

charakterystyce zwłocznej BiWtz i gG przeznaczone są do

zabezpieczania obwodów elektrycznych, w których mogą

wystąpić chwilowe przeciążenia np. rozruch silnika

elektrycznego.

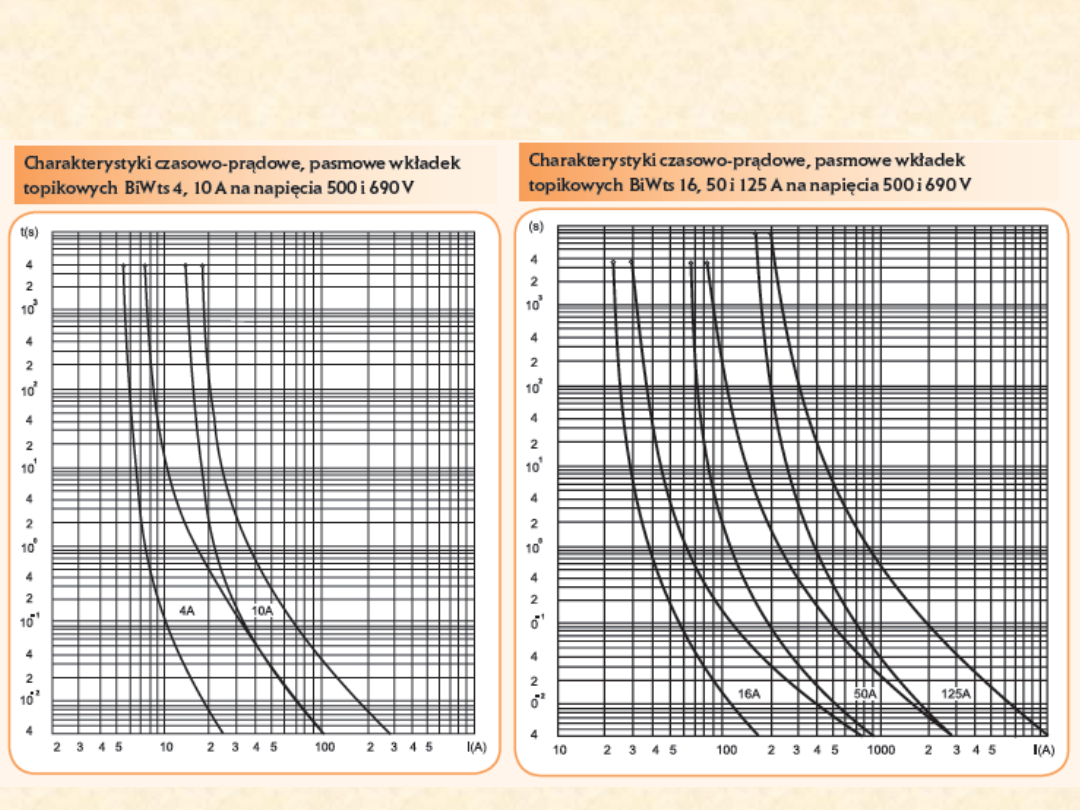

Charakterystyki czasowo prądowe wkładek topikowych

Przy projektowaniu zabezpieczeń instalacji elektrycznej
należy
posługiwać się charakterystykami pasmowymi czasowo-
prądowymi
(t-I) bezpieczników topikowych, odczytując wartości
prądów
zadziałania z górnej krzywej, czyli maksymalne czasy
wyłączania.

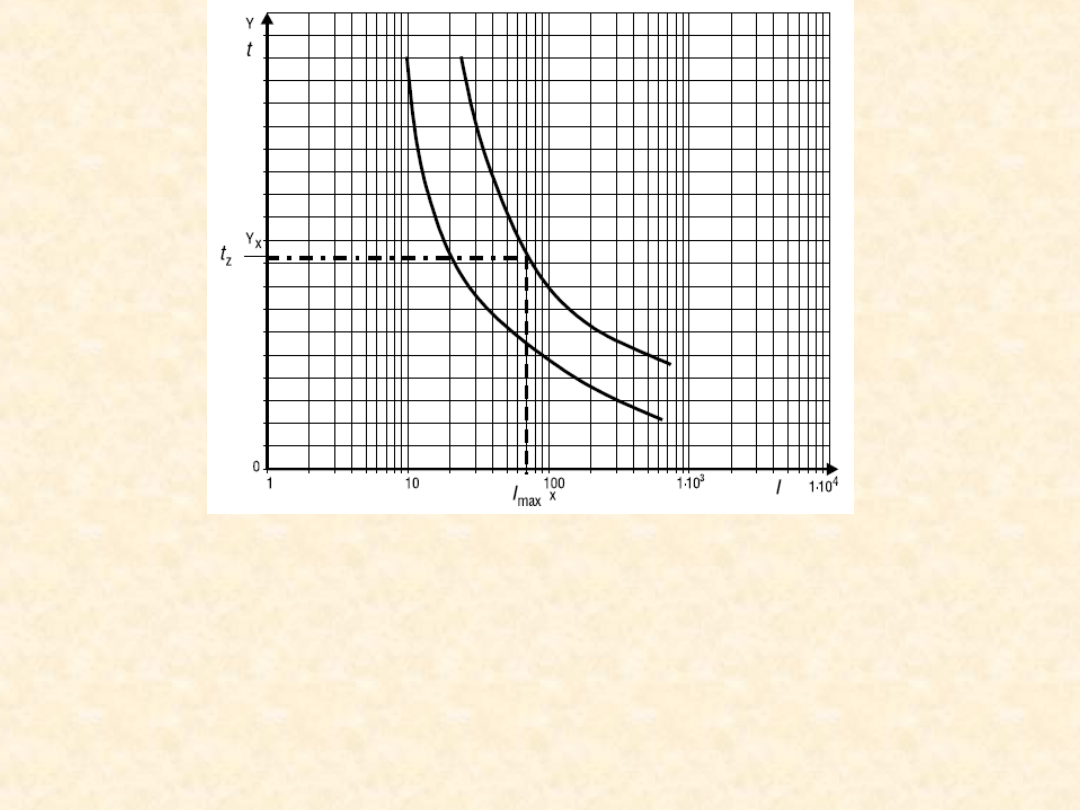

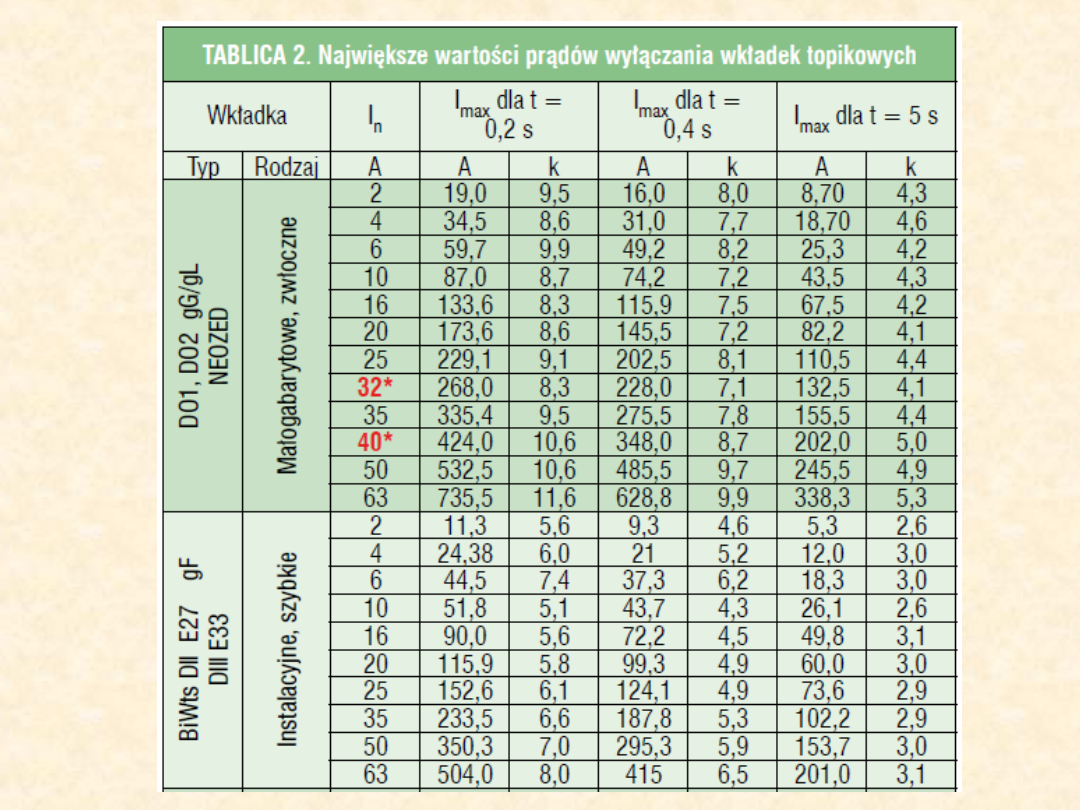

Na rys. pokazano sposób odczytywania wartości prądu
wyłączenia Imax dla wymaganego czasu tzn ( 0,2 s; 0,4; 5
s).

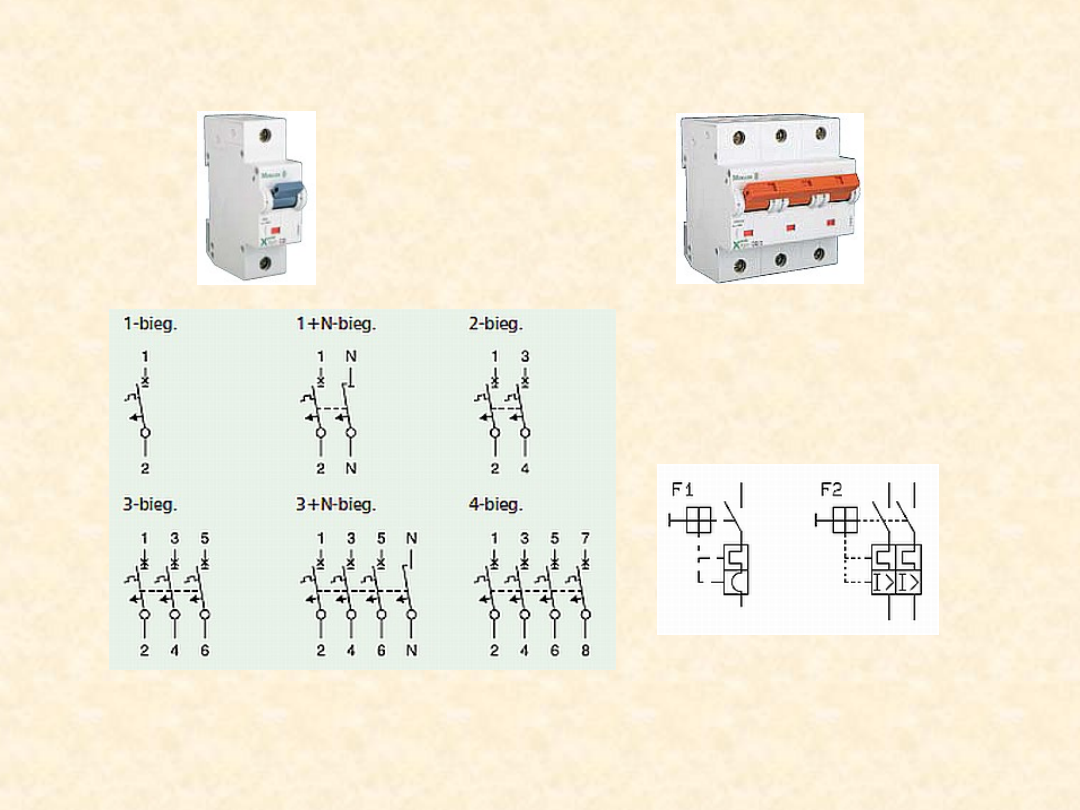

Aparatura zabezpieczająca wyłączniki

nadprądowe typu S

1 biegunowy

3 biegunowy

Symbole używane na
schematach

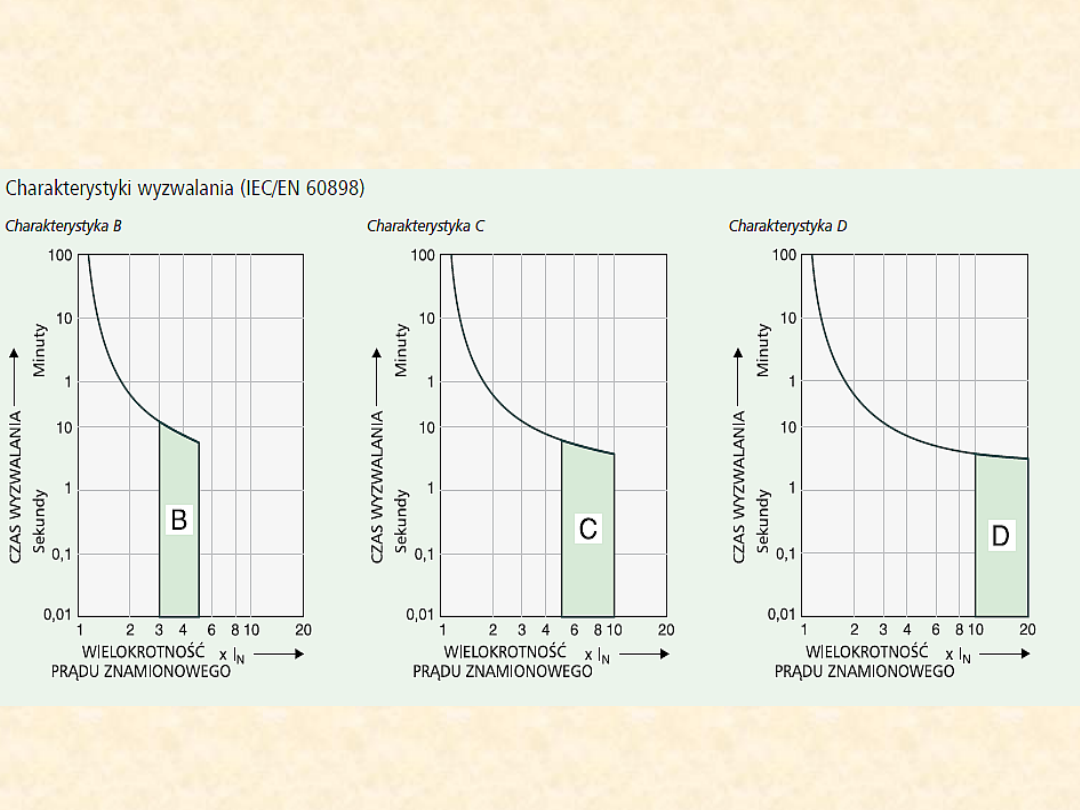

Aparatura zabezpieczająca wyłączniki nadprądowe

typu S charakterystyki

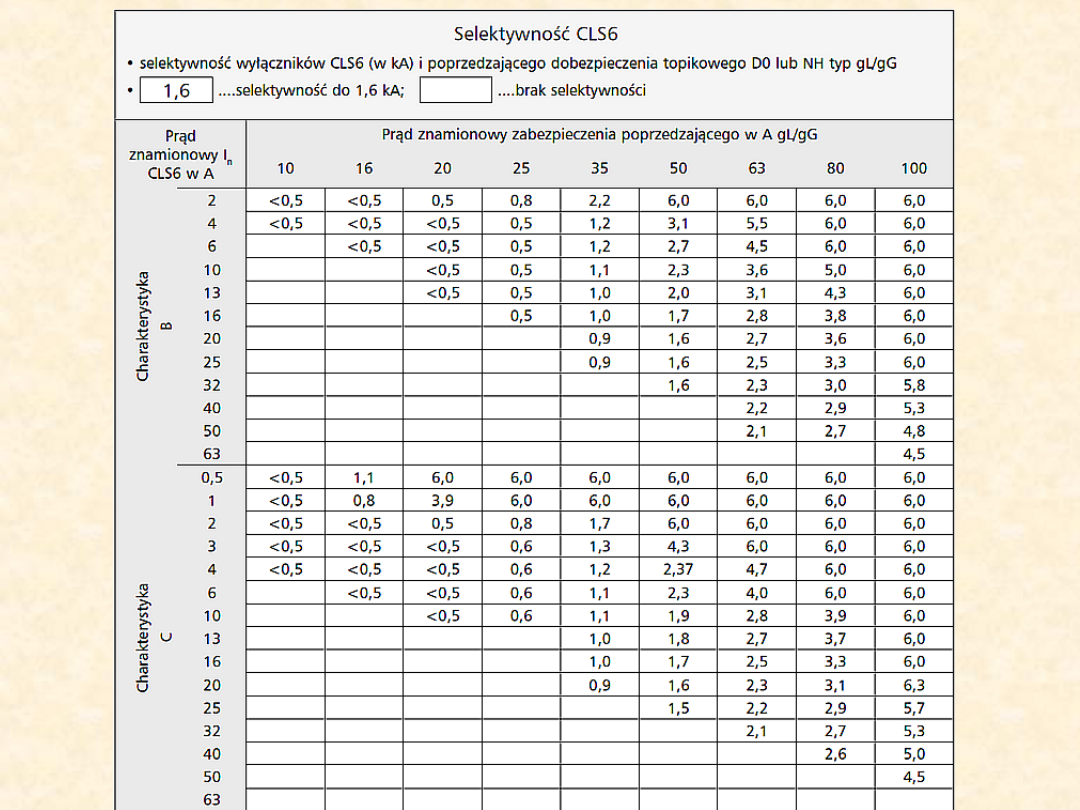

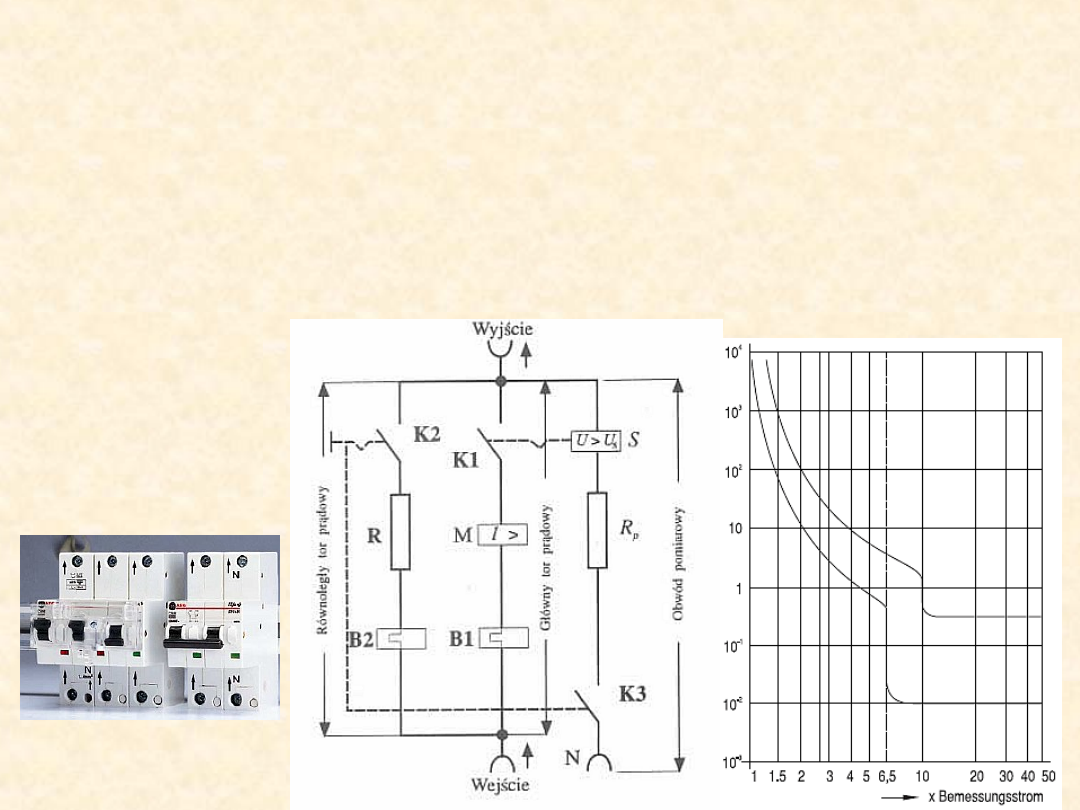

Aparatura zabezpieczająca wyłączniki

nadprądowe selektywne

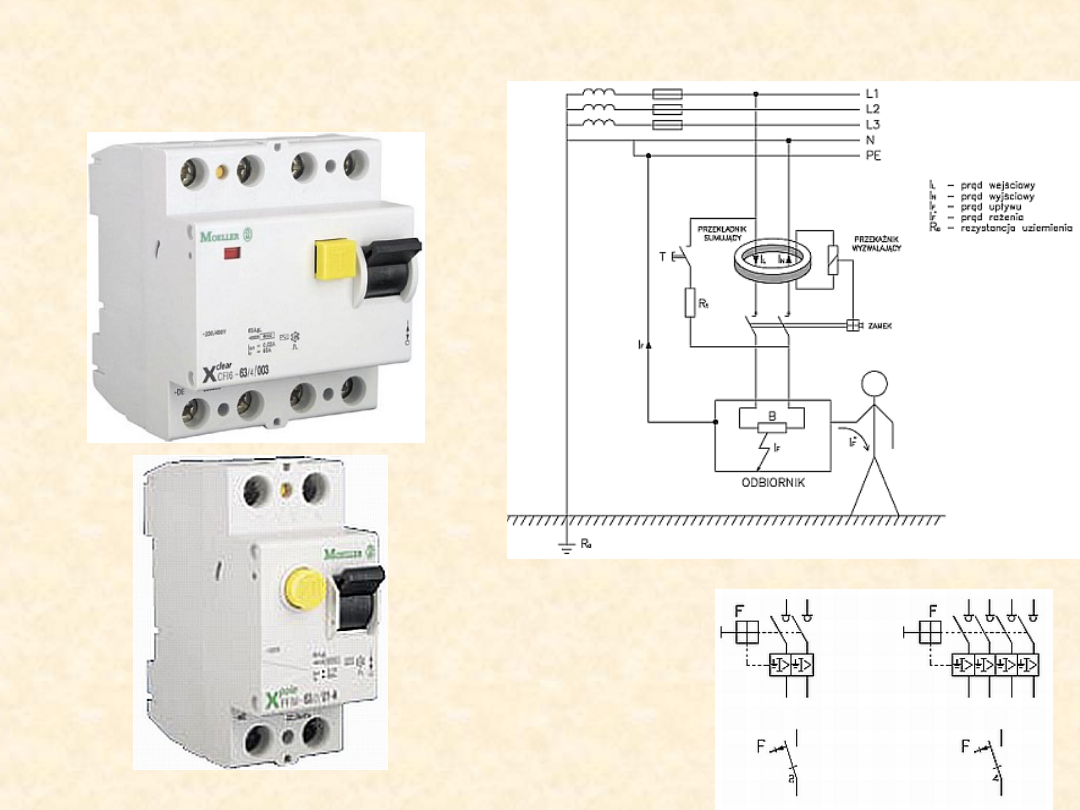

Aparatura zabezpieczająca rozłącznik

różnicowoprądowy

Aparatura zabezpieczająca rozłącznik

różnicowoprądowy

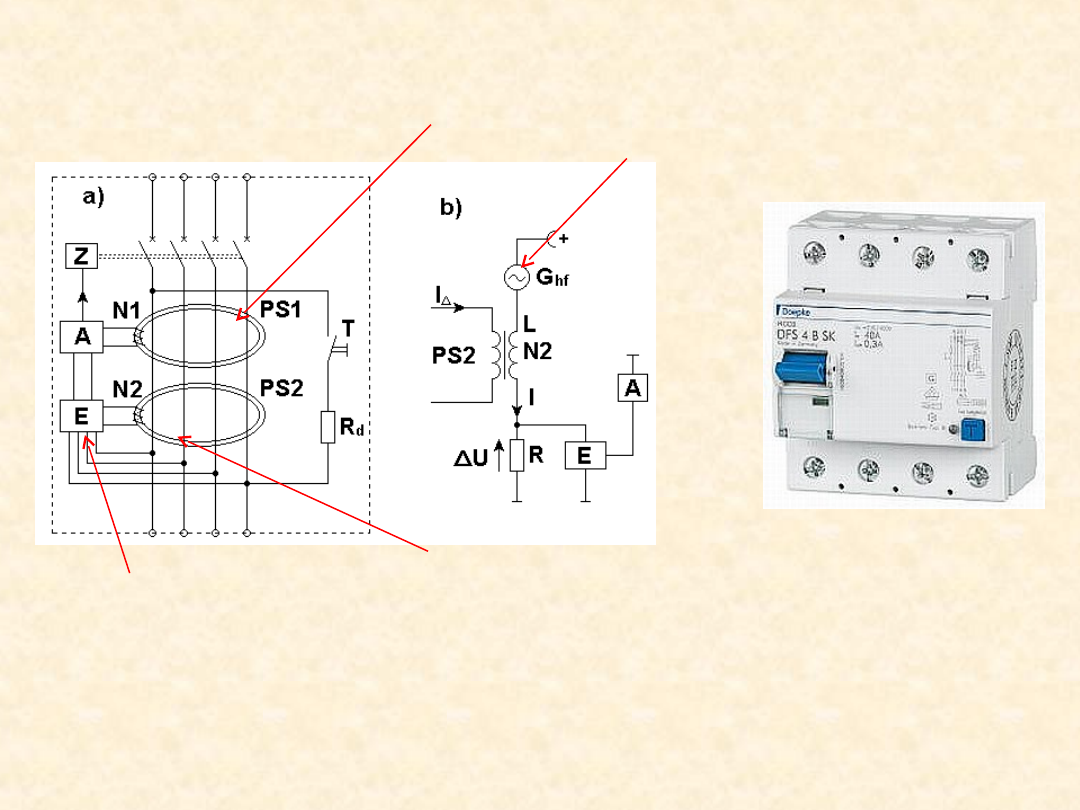

Przekładnik sumujący zmiennoprądowy

Przekładnik sumujący stałoprądowy

Układ wyzwalania dla
członu stałoprądowego

Generator wysokiej

częstotliwości

Prąd upływnościowy stały powoduje zmniejszenie przenikalności
magnetycznej względnej rdzenia ta z kolei zmniejszenie indukcyjności L
uzwojenia N2 w układzie wyzwalania co powoduje zmniejszenie reaktancji i
wzrost prądu I. rośnie tym samym spadek napięcia na rezystorze
pomiarowym R , wzrost napięcia do określonej wartości powoduje zadziałanie
układu wyzwalania E i wyłączenie wyłącznika.

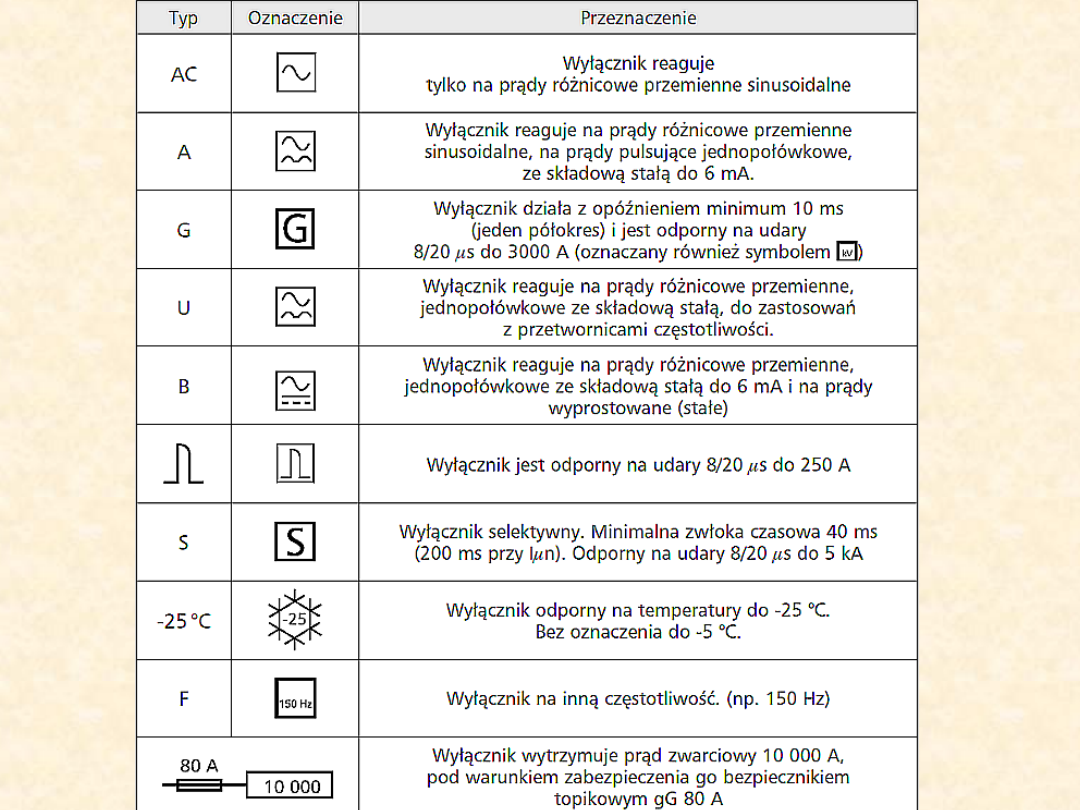

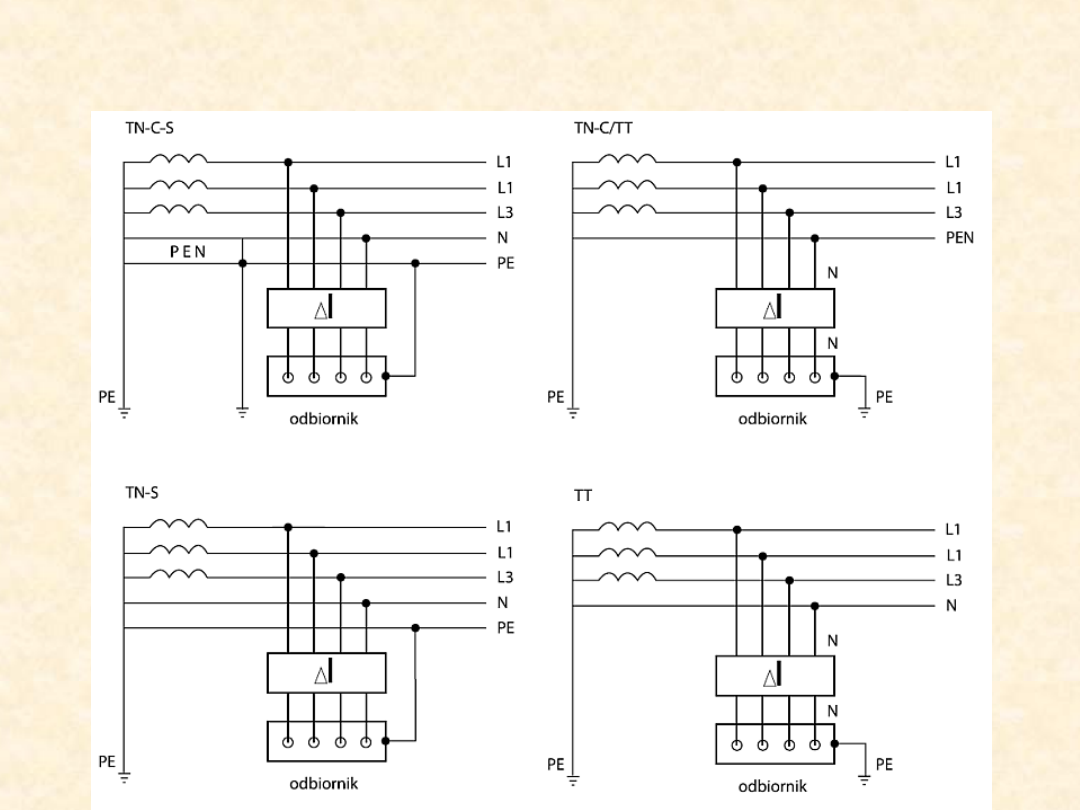

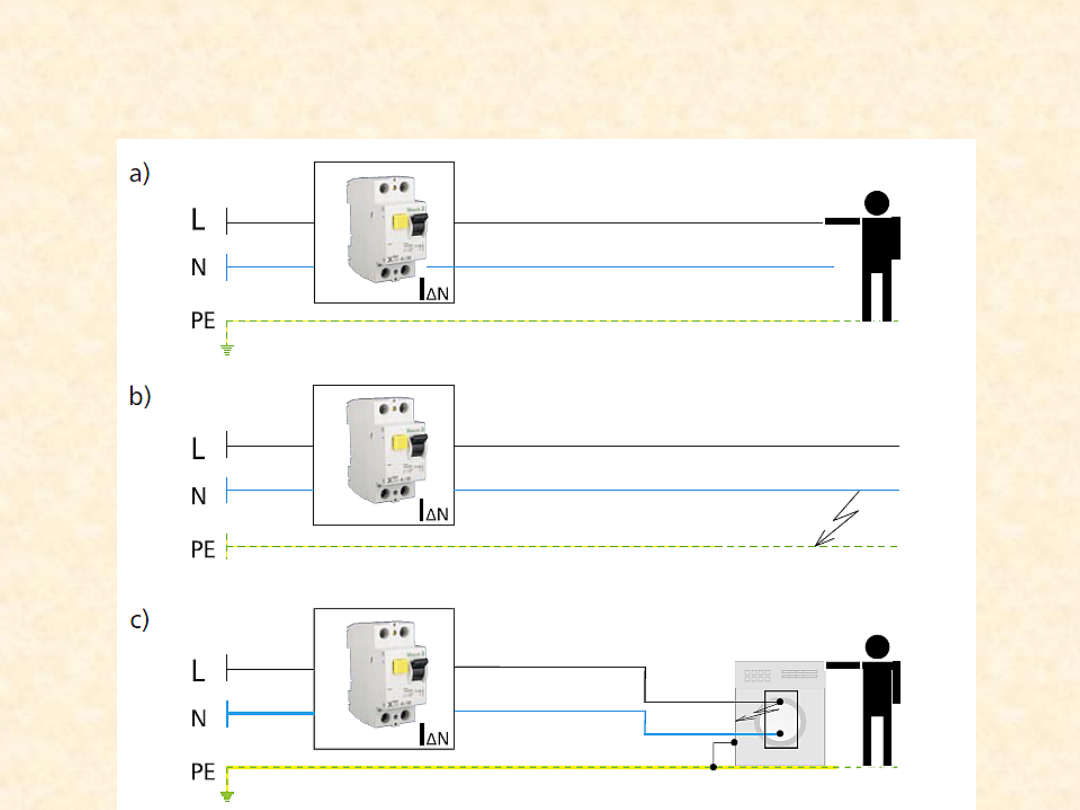

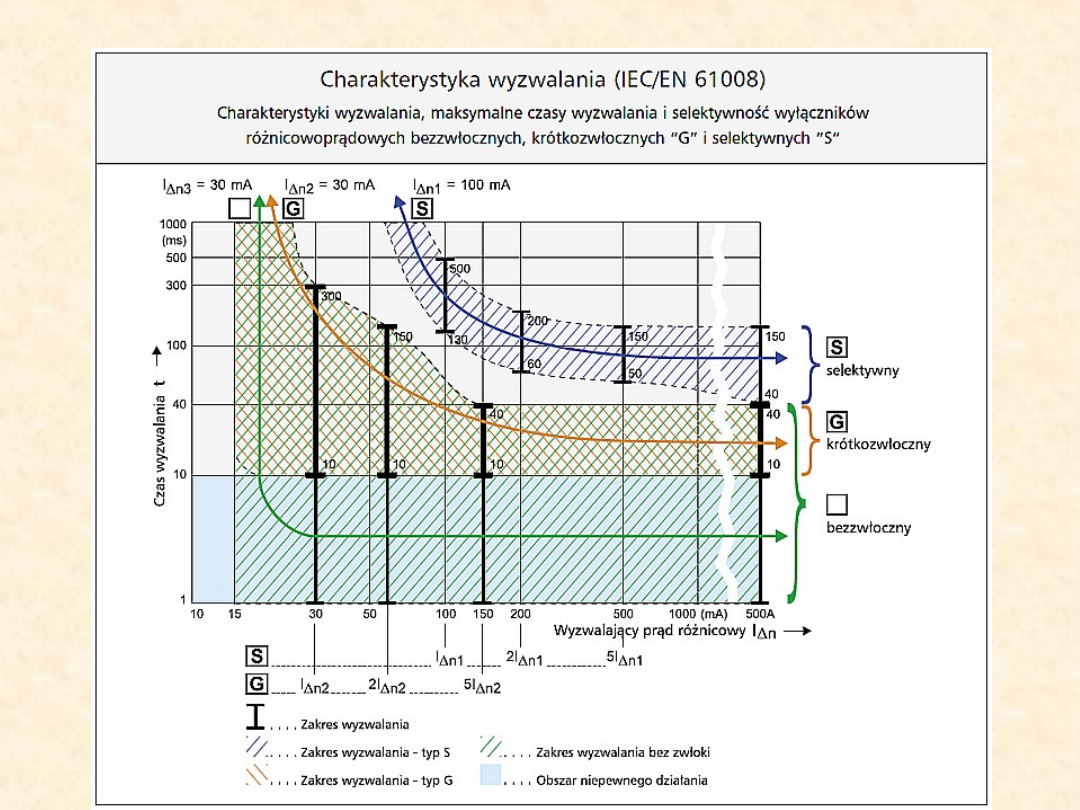

Aparatura zabezpieczająca rozłącznik

różnicowoprądowy

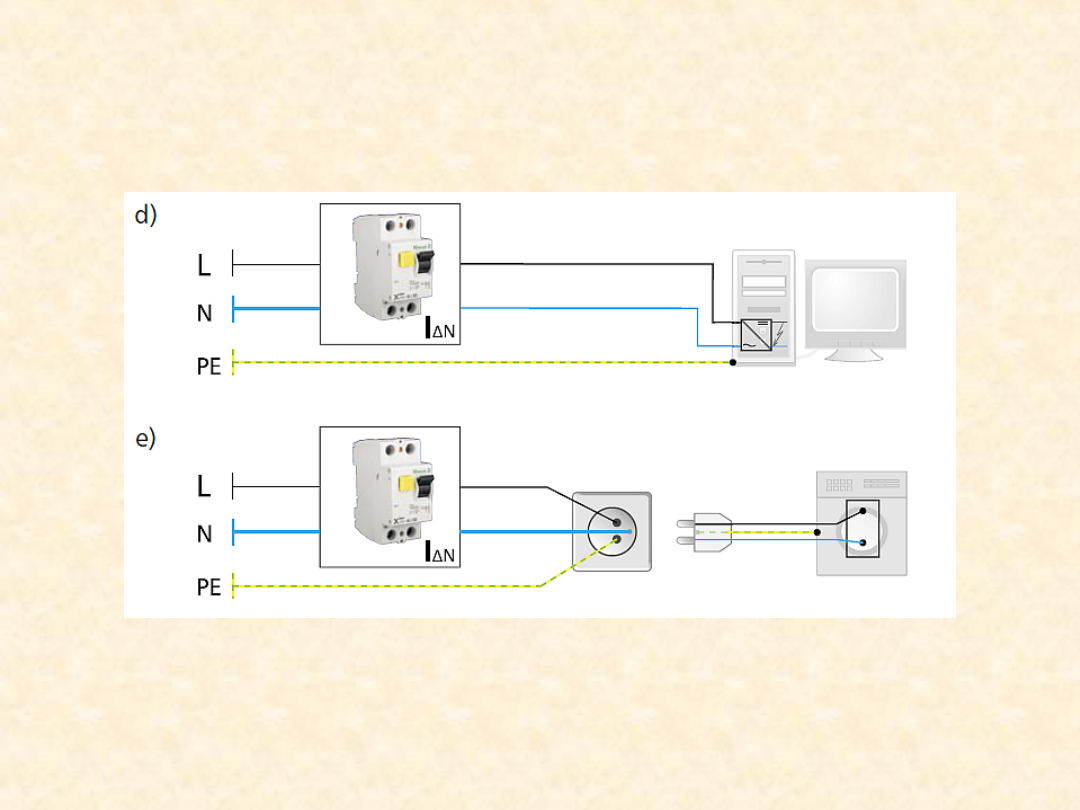

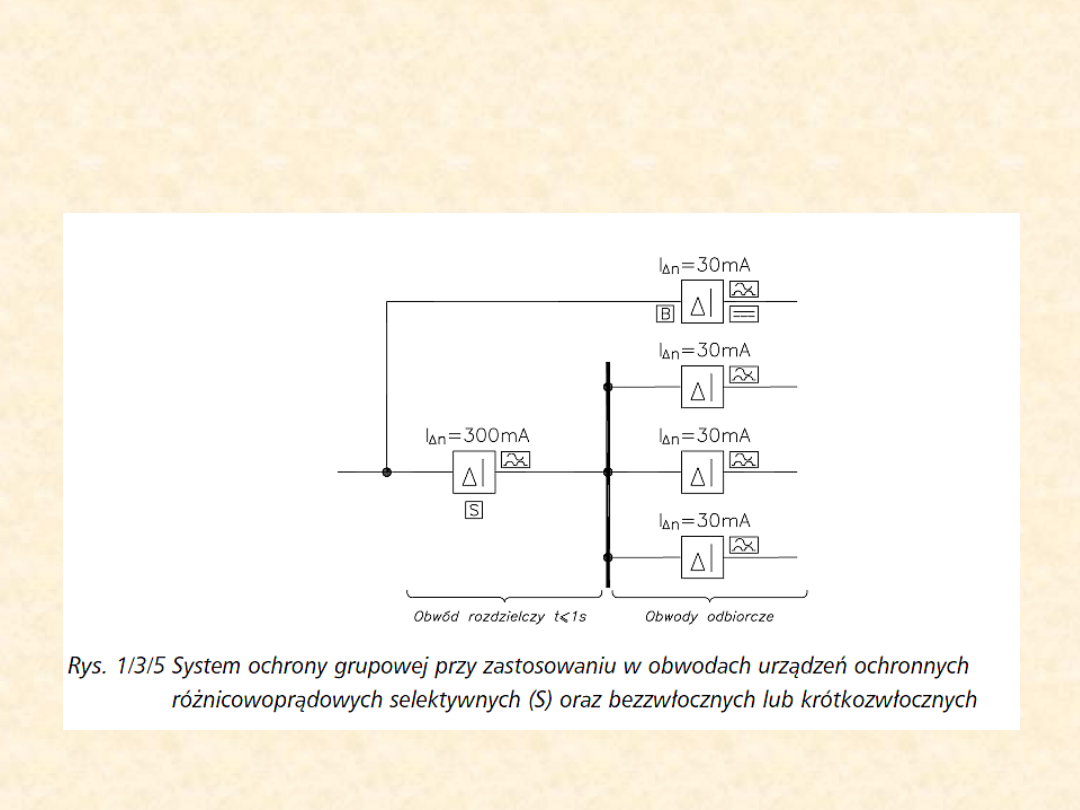

Aparatura zabezpieczająca rozłącznik

różnicowoprądowy

Aparatura zabezpieczająca rozłącznik

różnicowoprądowy

Aparatura zabezpieczająca rozłącznik

różnicowoprądowy
