GEOMETRIA WYKREŚLNA

I GRAFIKA INŻYNIERSKA

Rzutowanie prostokątne wg metody pierwszego kąta

( metody europejskiej – E )

Zasady wyznaczania RZUTÓW PROSTOKĄTNYCH

w układzie sześciu rzutni wzajemnie prostopadłych

(rzutni Monge’a)

Opracował:

Mgr inż. Krzysztof TWARDOCH

Instytut Mechanizacji Górnictwa
Politechniki Śląskiej

background image

Wprowadzenie do problematyki zapisu konstrukcji mechanicznych.

NORMALIZACJA.

RZUTY – RZUTOWANIE PROSTOKĄTNE.

Zapis konstrukcji

– nośnik informacji między nadawcą i odbiorcą – stanowi zbiór informacji

o cechach geometrycznych, materiałowych i innych cechach technicznych wytworu.
Aby zapis konstrukcji był skuteczny musi spełniać określone zasady.

Zasady

zapisu

konstrukcji

:

Zasada jednoznaczności
– Konstrukcję przedstawia się za pomocą znormalizowanych znaków
(zapis konstrukcji oparty jest o przyjęte ujednolicone zasady, przepisy i symbole)
• Zasada niesprzeczności
– Konstrukcję przedstawia się w sposób jednoznaczny;
• Zasada zupełności
– Zapis konstrukcji powinien zawierać (uwzględniać) wszystkie konieczne
i wystarczające informacje do zidentyfikowania konstrukcji.

Należy unikać nadmiaru informacji
(potencjalna przyczyna sprzeczności i powstawania błędów w przekazywanej informacji).

background image

Rodzaje zapisu konstrukcji

graficzny (rysunkowy) wykorzystujący różne metody rzutowania przedmiotów,
odpowiednie zasady i reguły oraz symbole,

fotograficzno-rysunkowy stanowi odpowiednie połączenie fotografii konstrukcji
i odpowiedniego zbioru zapisanych graficznie informacji np. w postaci układu
wymiarów na fotografii konstrukcji.

zapis komputerowy za pomocą języków programowania jest wykorzystywany np.
do sterowania obrabiarek, zewnętrzną formą takiego zapisu jest zapis graficzny.

background image

METODY RZUTOWANIA (

PROJEKCJI

)

PN-EN ISO 5456-1. Rysunek techniczny. Metody rzutowania. Część 1: Postanowienia ogólne.

Metody rzutowania (

projekcji

) przedmiotów są zdefiniowane przez :

rodzaje prostych rzutujących
(mogą być zarówno równoległe, jak i zbieżne);

położenie płaszczyzny rzutu względem prostych rzutujących
(prostopadłe lub ukośne);

położenie przedmiotu (jego głównych elementów)
(mogą być zarówno równoległe

|

prostopadłe

|

,

jak i ukośne do płaszczyzny rzutu).

background image

R Z U T

Rzutem

nazywamy rysunkowe odwzorowanie przedmiotu lub bryły geometrycznej

na płaszczyźnie rzutów - zwanej

rzutnią

, którą jest płaszczyzna rysunku.

Rzut każdej bryły geometrycznej składa się z charakterystycznych rzutów jej punktów.

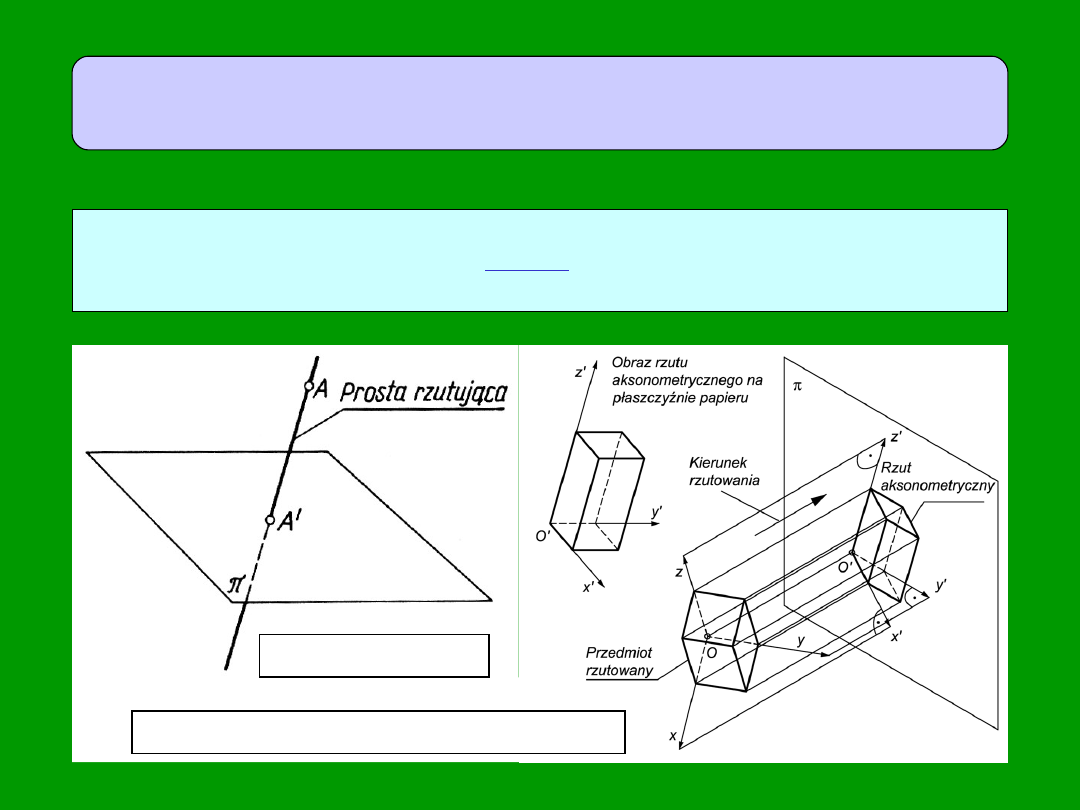

Rzut punktu na płaszczyznę

Przykład wyznaczania rzutu aksonometrycznego prostokątnego

background image

RODZAJE RZUTOWANIA

Rzutowanie środkowe (perspektywa zbieżna)
odtwarza przedmiot znajdujący się w przestrzeni, tak jak jest on widoczny, a więc
z uwzględnieniem złudzeń wzrokowych.

Rzutowanie aksonometryczne (perspektywa równoległa)
służy do poglądowego odwzorowania kształtu bryły na płaszczyźnie za pomocą
jednego rzutu równoległego

; zniekształca wymiary.

Dla rysunku technicznego największe znaczenie mają szczególne rodzaje aksonometrii
tak prostokątnej, jak i ukośnej.

Zalecane rodzaje aksonometrii (

wg PN-EN ISO 5456-3

)

:

- aksonometria prostokątna izometryczna (jednomiarowa) - izometria,
- aksonometria prostokątna dimetryczna (dwumiarowa) - dimetria prostokątna,
- aksonometria ukośna - dimetria ukośna (perspektywa kawalerska).

Rzutowanie prostokątne

.

background image

RZUTOWANIE ŚRODKOWE

Rzut środkowy o środku O i rzutni

Prostopadłościan w rzucie środkowym (

perspektywicznym

)

background image

RZUTOWANIE AKSONOMETRYCZNE

Aksonometria prostokątna izometryczna –

izometria

Układ osi dla rzutów izometrycznych

Przykładowy przedmiot narysowany w izometrii

background image

RZUTOWANIE AKSONOMETRYCZNE

Aksonometria prostokątna dimetryczna –

dimetria prostokątna

Układ osi dla rzutów dimetrii prostokątnej

Przykładowy przedmiot narysowany w dimetrii prostokątnej

background image

RZUTOWANIE AKSONOMETRYCZNE

Aksonometria ukośna –

dimetria ukośna

(

perspektywa kawalerska

)

Układ osi dla rzutów dimetrii ukośnej (perspektywy kawalerskiej)

Przykładowy przedmiot narysowany w dimetrii ukośnej

background image

RZUTOWANIE AKSONOMETRYCZNE

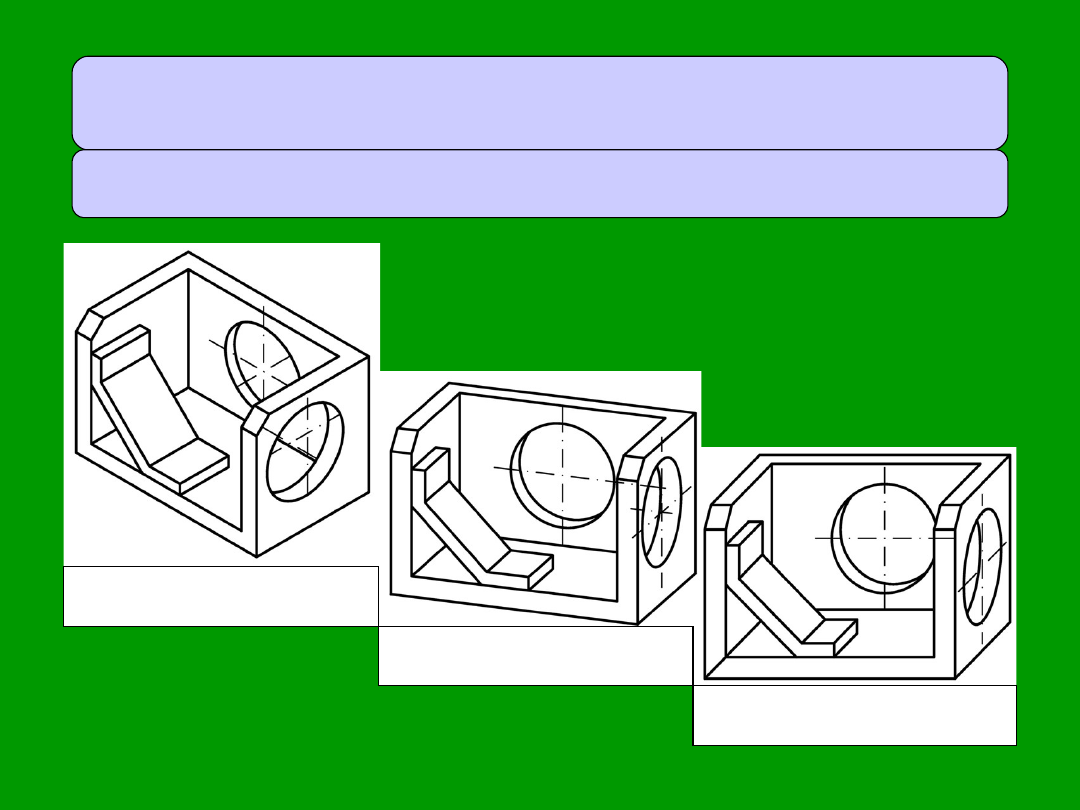

Porównanie rzutów aksonometrycznych tego samego przedmiotu

dimetria ukośna (perspektywa kawalerska)

dimetria prostokątna

izometria

background image

RZUTOWANIE PROSTOKĄTNE

PN-EN ISO 5456-2. Rysunek techniczny. Metody rzutowania. Część 2: Przedstawianie prostokątne.

Rzutowanie prostokątne (przedstawienie prostokątne) stanowi odwzorowanie
geometrycznej postaci konstrukcji w postaci rysunków dwuwymiarowych.
Jest to taki rodzaj rzutowania, w którym kierunki rzutowania są prostopadłe do rzutni.

Rzutowanie prostokątne jest najbardziej rozpowszechnioną formą graficznego zapisu
konstrukcji.

Rozróżnia się dwie metody rzutowania prostokątnego:
wg metody europejskiej (metody pierwszego kąta),
wg metody amerykańskiej (metody trzeciego kąta).

Nazwy metod rzutowania podane w nawiasach pochodzą z normy PN-EN ISO 5456-2.

background image

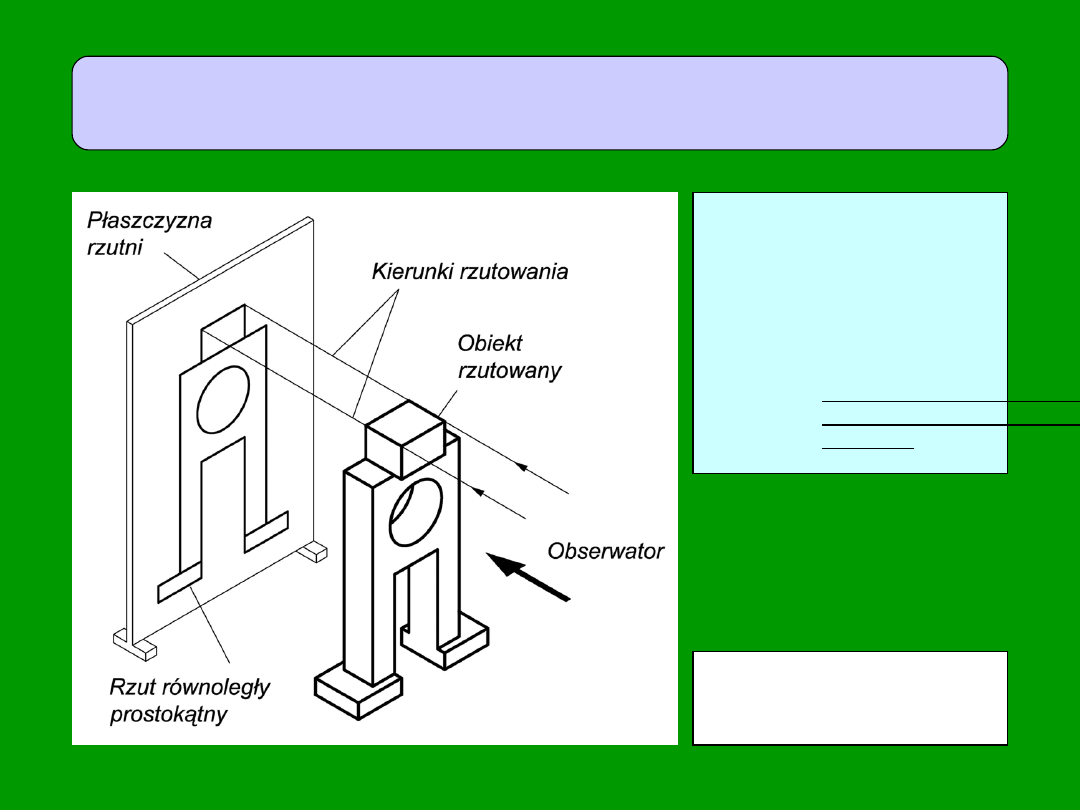

Rzutowanie

wg

metody pierwszego kąta (

metody europejskiej – E

)

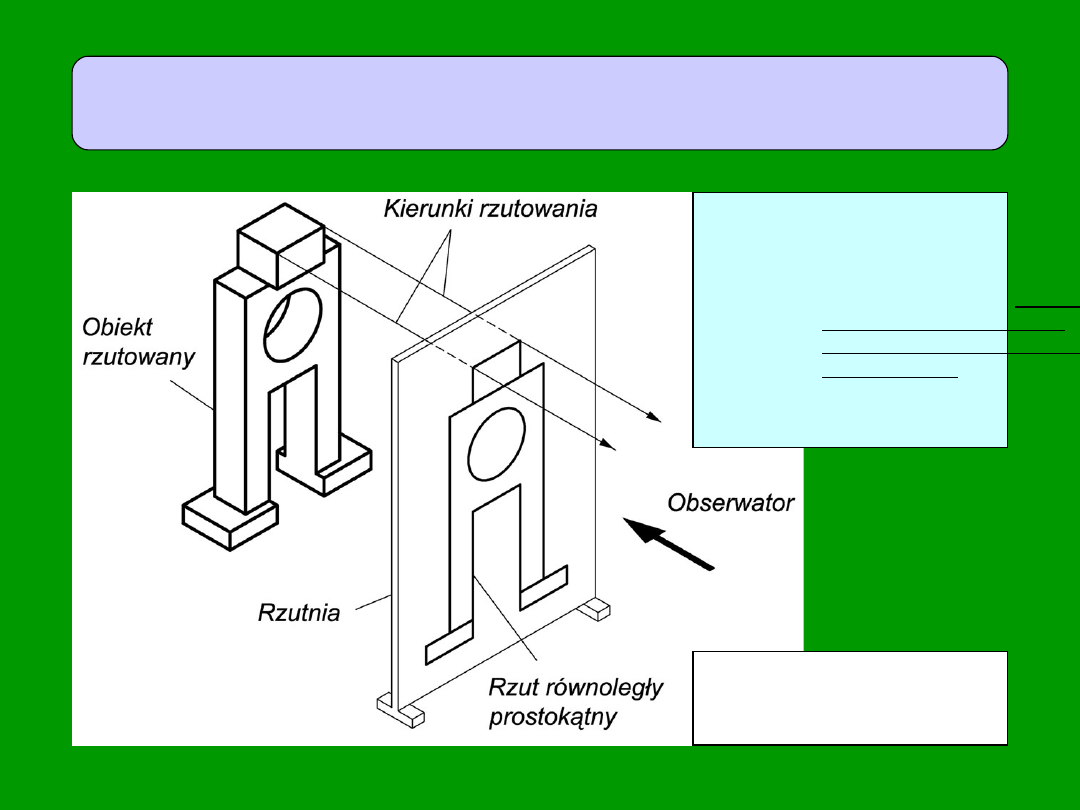

Rys.1. Wyznaczanie rzutu
metodą pierwszego kąta
( metodą europejską – E )

Rzutowanie

wg metody pierwszego kąta
( metody europejskiej – E )

polega na wyznaczaniu rzutów
prostokątnych przedmiotu we
wzajemnie prostopadłych
rzutniach przy założeniu, że
przedmiot rzutowany znajduje
się pomiędzy obserwatorem
i rzutnią.

background image

Stosując metodę E

rzut prostokątny

powstaje

w następujący

sposób:

• przedmiot ustawiamy
równo-legle do rzutni

,

tak

aby

znalazł

się

pomiędzy obserwatorem
a rzutnią

,

• patrzymy na przedmiot
prosto-padle

do

płaszczyzny rzutni

,

• z każdego widocznego
punktu prowadzimy linię
prostopadłą do rzutni

,

• punkty przebicia rzutni
przez te linie łączymy
odpowiednimi odcinkami
otrzymując

rzut

prostokątny

tego

przedmiotu

na

daną

rzutnię

wg

metody

pierwszego

kąta

(

metody E

)

.

background image

Rzutowanie

wg

metody trzeciego kąta (

metody amerykańskiej – A

)

Rzutowanie

wg metody trzeciego kąta
( metody amerykańskiej – A )

cechuje się tym, że rzutnia
znajduje się pomiędzy
obserwatorem a przedmiotem
rzutowanym
co powoduje
przestawienie niektórych rzutów
w stosunku do metody E.

Rys.2. Wyznaczanie rzutu
metodą trzeciego kąta
( metodą amerykańską – A )

background image

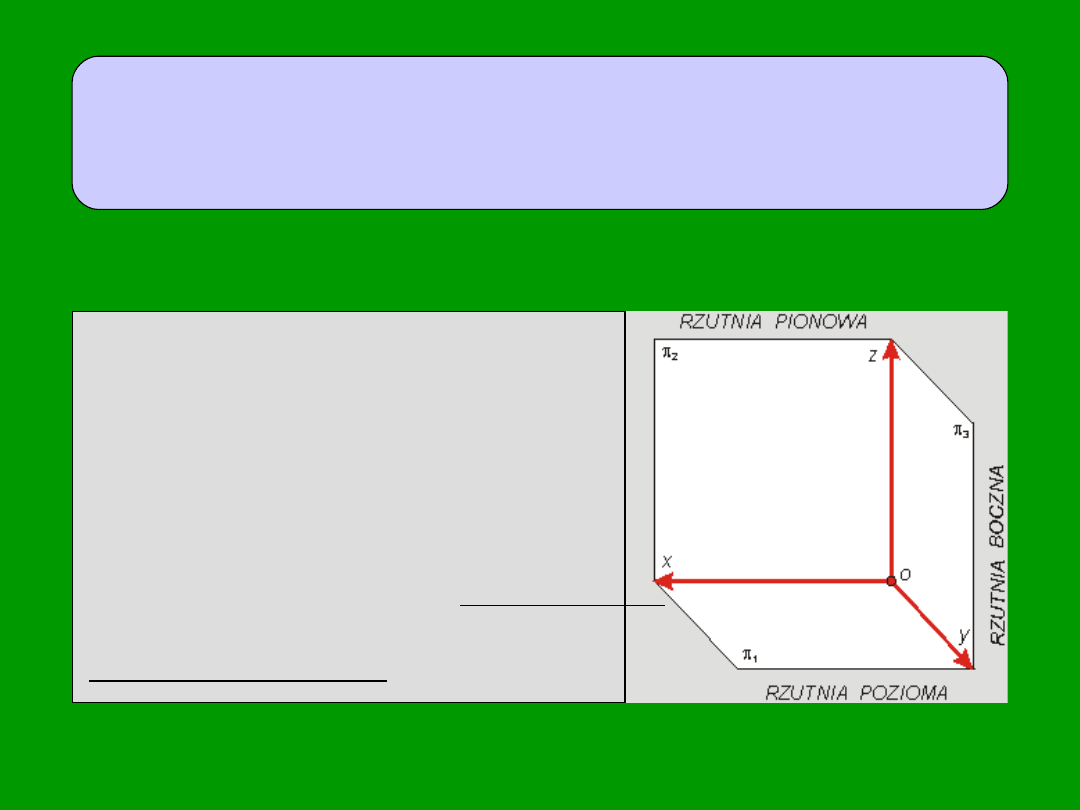

Zasady wyznaczania rzutów prostokątnych w układzie rzutni

wzajemnie prostopadłych

(

rzutni Monge’a

)

W przypadku przedmiotów o bardziej skomplikowanych
kształtach do jednoznacznego odwzorowania stosujemy
układ trzech rzutni wzajemnie prostopadłych.

Odwzorowywana bryła umieszczana jest w przestrzeni
euklidesowej, w której jako układ odniesienia przyjęto
trzy płaszczyzny wzajemnie prostopadłe.

Metoda rzutów na płaszczyzny wzajemnie prostopadłe
została opracowana i rozpowszechniona przez
G. Monge'a i dlatego nazwano ją metodą Monge'a.
Gaspard Monge (10 maja 1746

28 lipca 1818)

to francuski matematyk, fizyk, chemik, uważany za
twórcę geometrii wykreślnej.

background image

Figura w przestrzeni w położeniu dogodnym do rzutowania

background image

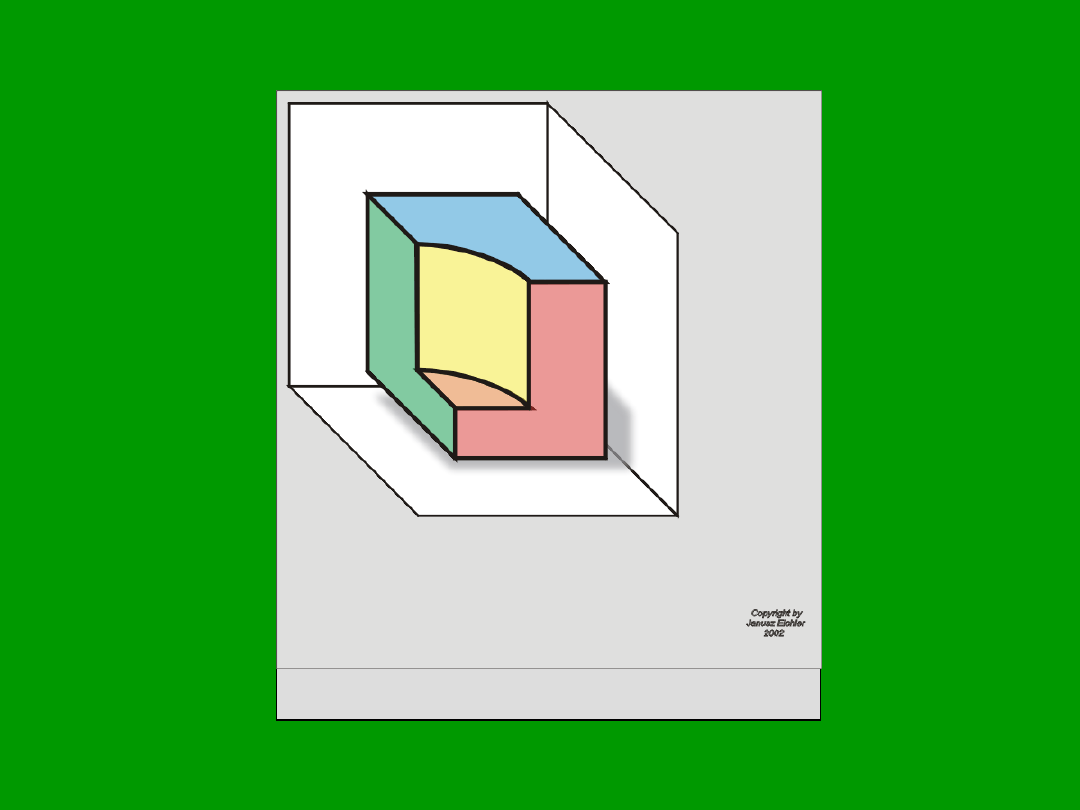

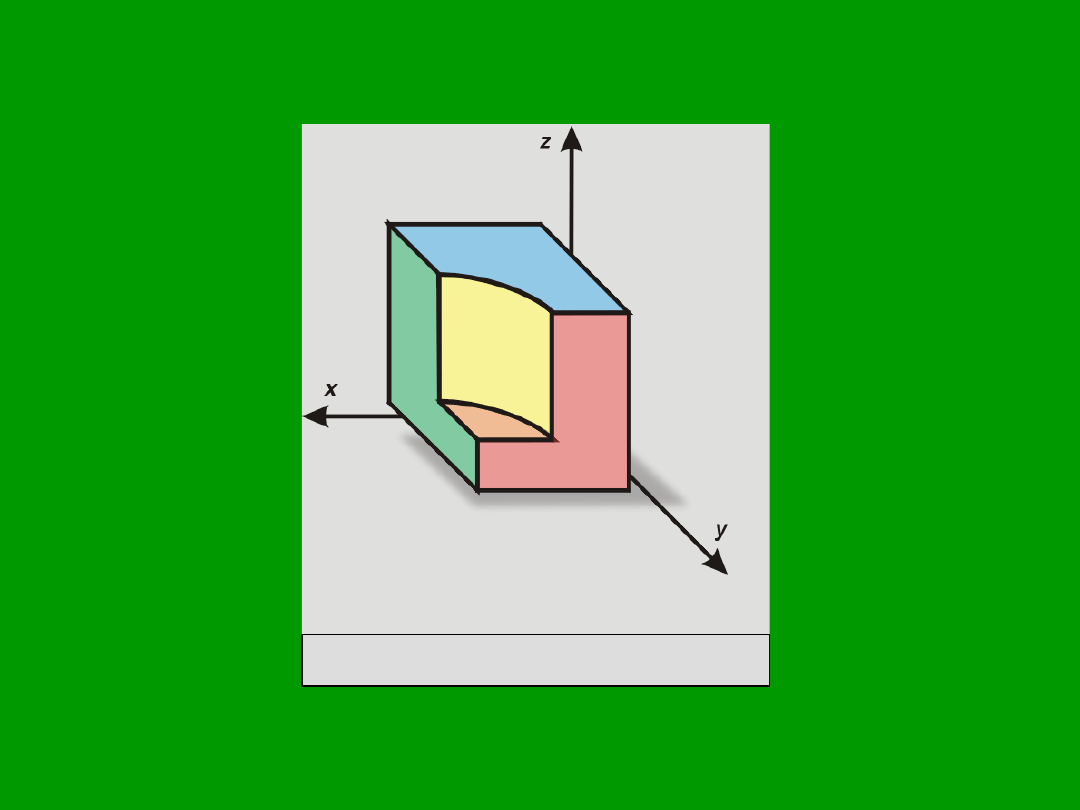

Figura umieszczona w prostokątnym układzie odniesienia

background image

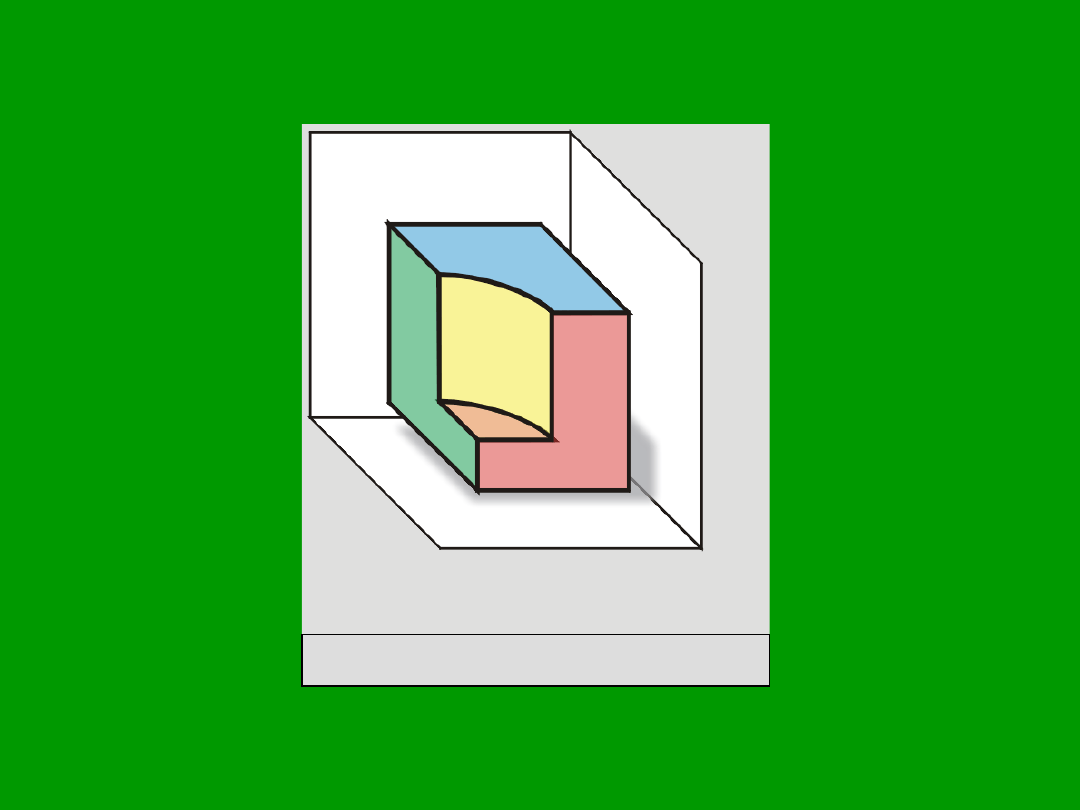

Figura umieszczona w prostokątnym układzie rzutni

background image

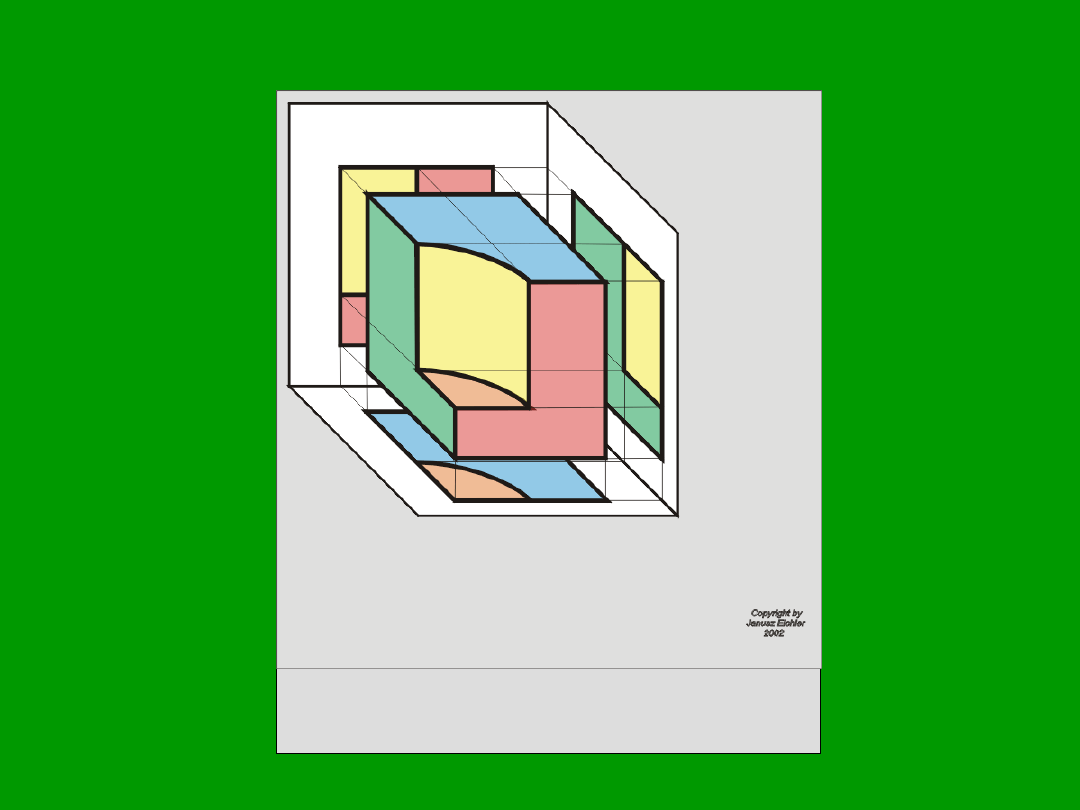

Figura umieszczona w prostokątnym układzie rzutni

background image

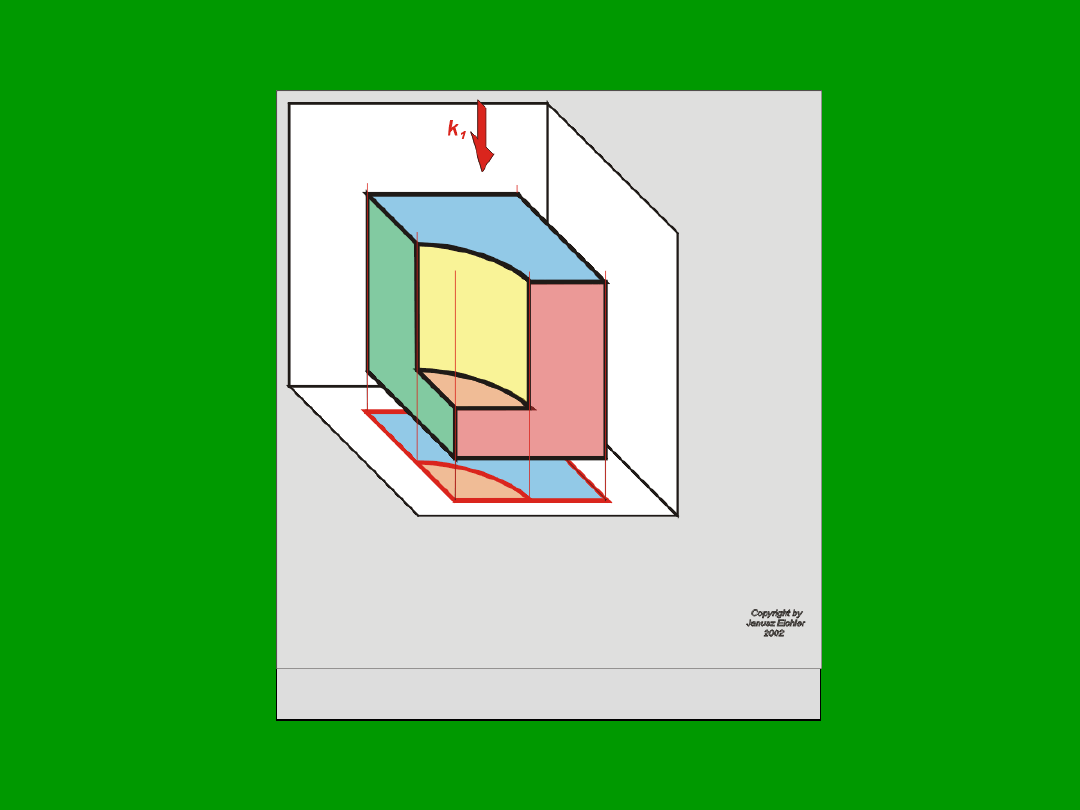

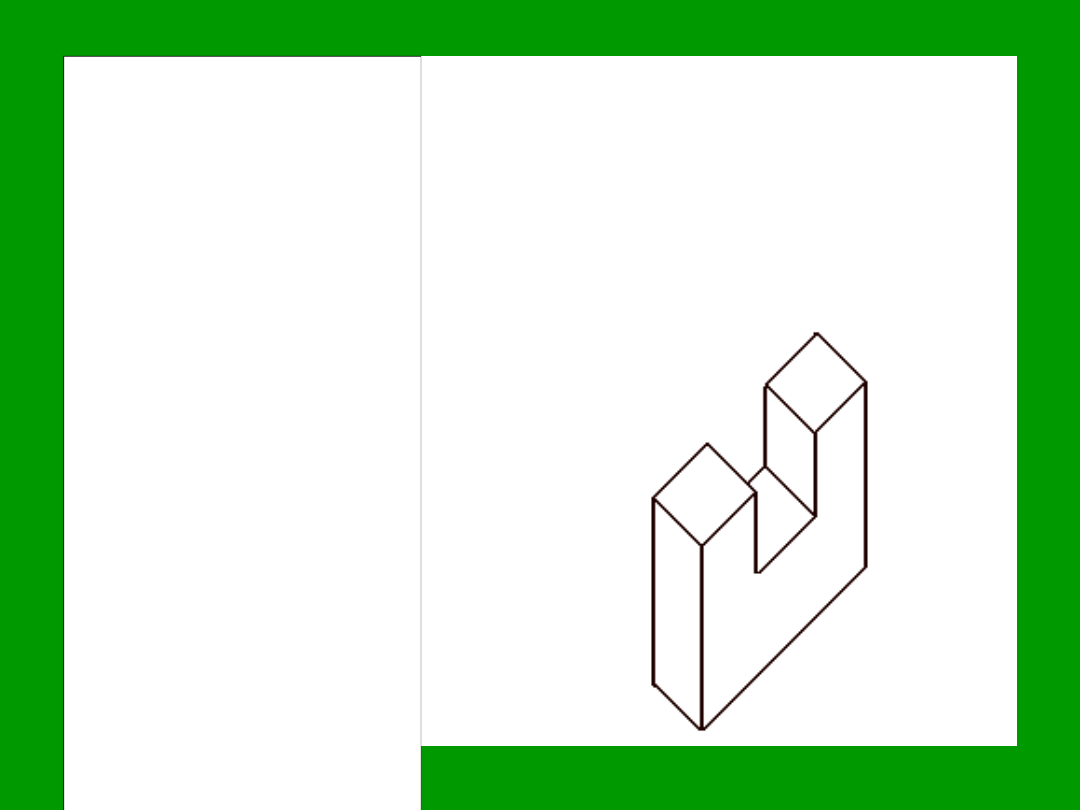

Rzut prostokątny figury na rzutnię

poziomą

w kierunku

k

1

background image

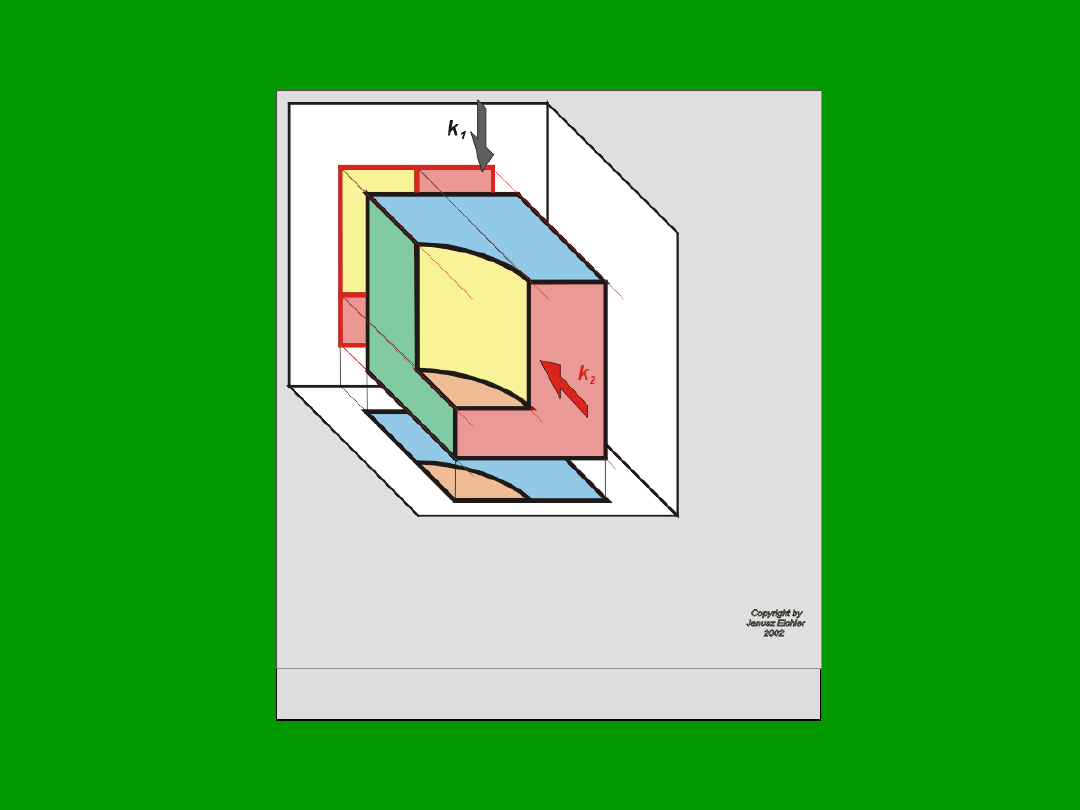

Rzut prostokątny figury na rzutnię

pionową

w kierunku

k

2

background image

Rzut prostokątny figury na rzutnię

boczną

(

pionową

) w kierunku

k

3

background image

Figura przedstawiona zgodnie z zasadami zapisu konstrukcji

(

jednoznaczności, niesprzeczności, zupełności

)

poprzez swoje rzuty podstawowe (

poziomy, pionowy i boczny

)

background image

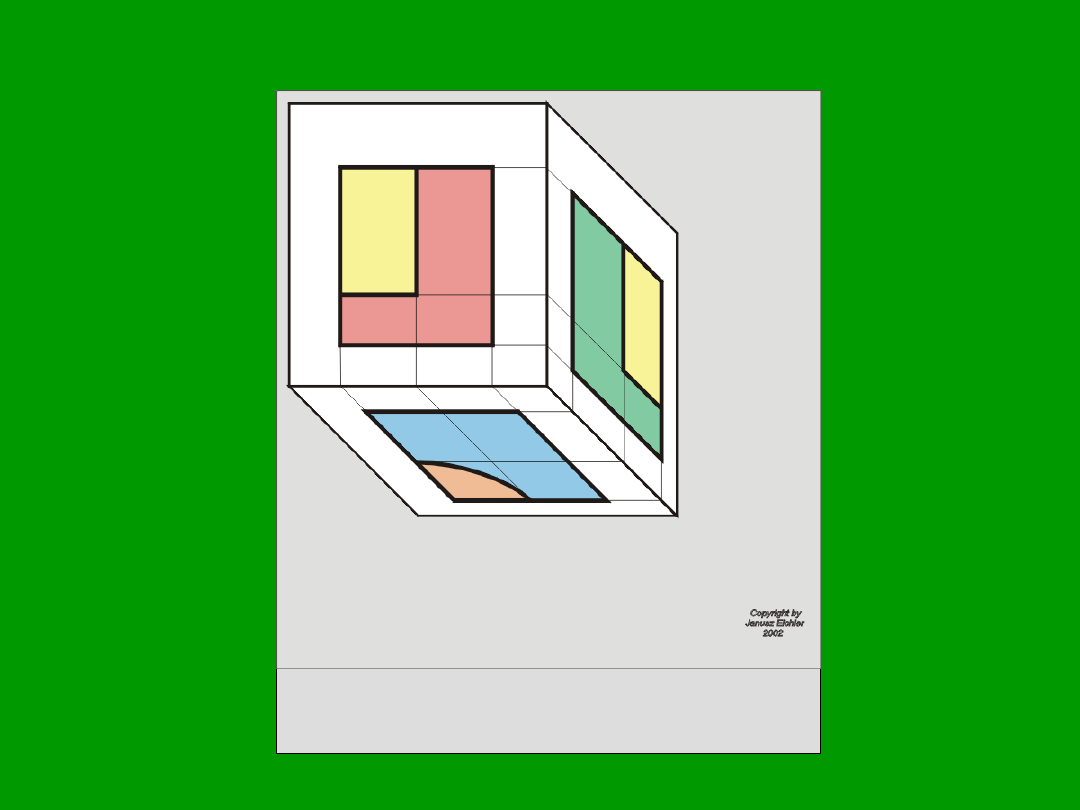

Rzutnie (

rzuty

) w postaci aksonometrycznej

(

przedstawione za pomocą rzutowania aksonometrycznego

)

wymagają sprowadzenia do postaci dwuwymiarowej (

na płaszczyznę

)

background image

Sprowadzenie rzutni poziomej na płaszczyznę poprzez jej obrót

background image

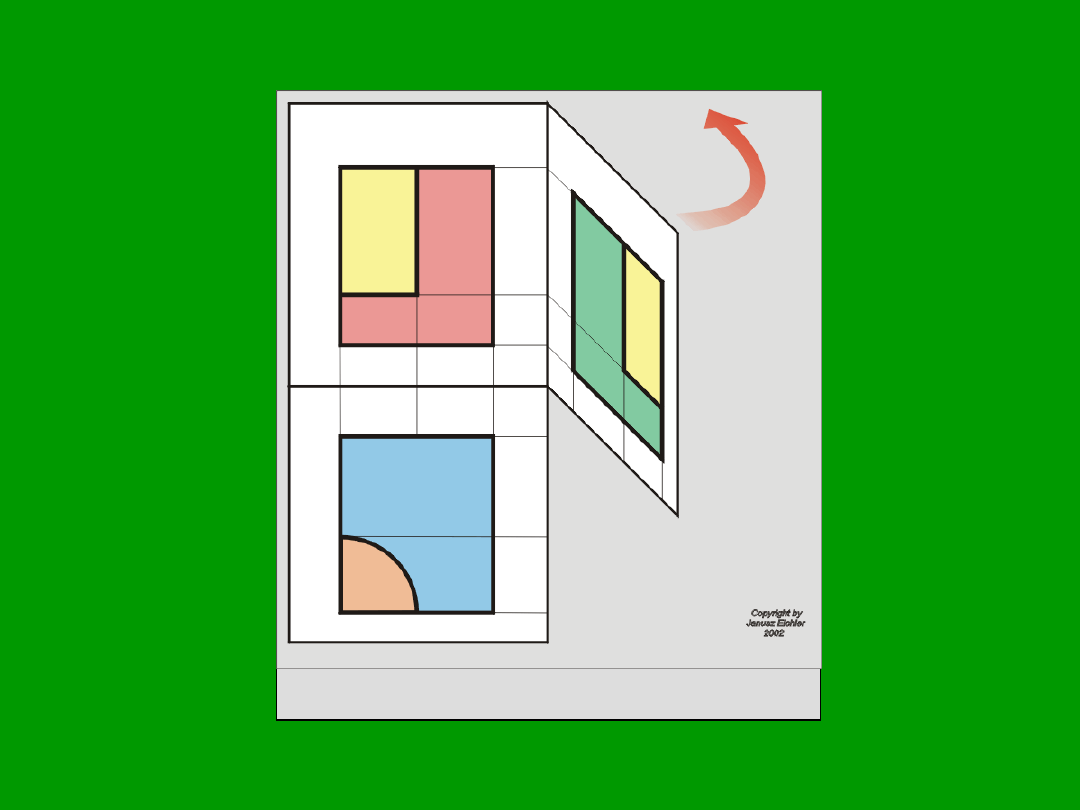

Sprowadzenie rzutni bocznej na płaszczyznę poprzez jej obrót

background image

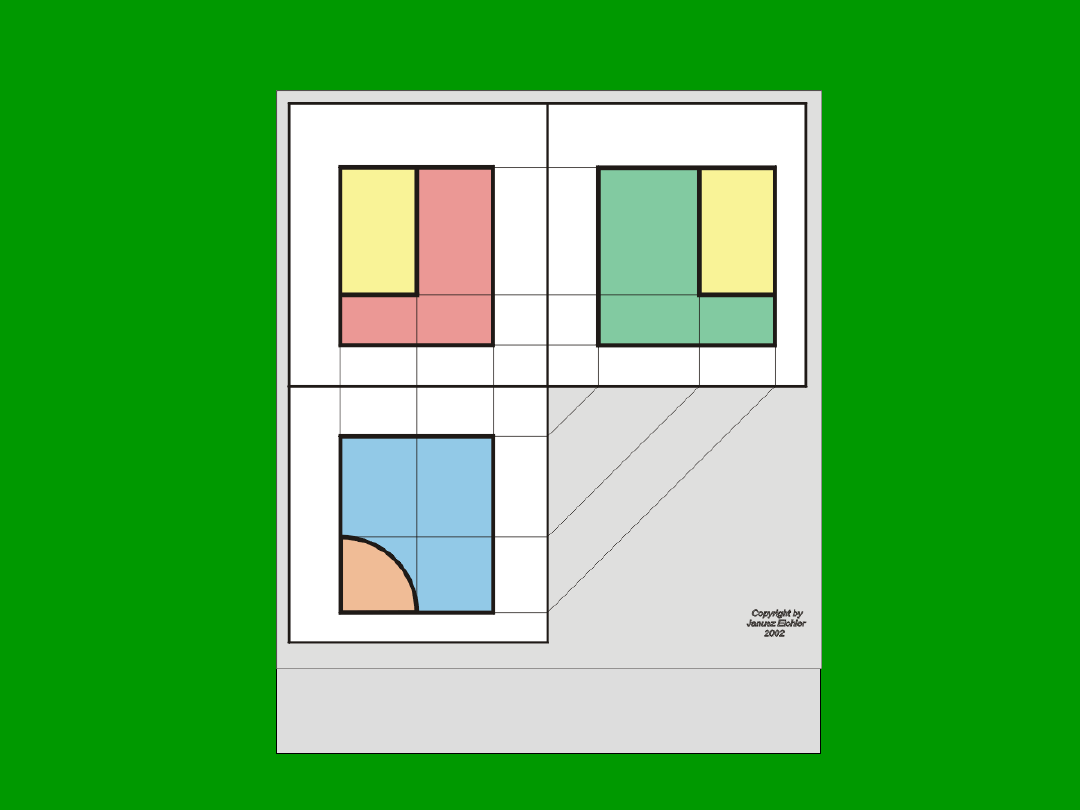

Odwzorowanie geometrycznej postaci figury przestrzennej

w postaci rysunków dwuwymiarowych, czyli za pomocą

rzutowania prostokątnego (

przedstawienia prostokątnego

) Monge’a

background image

background image

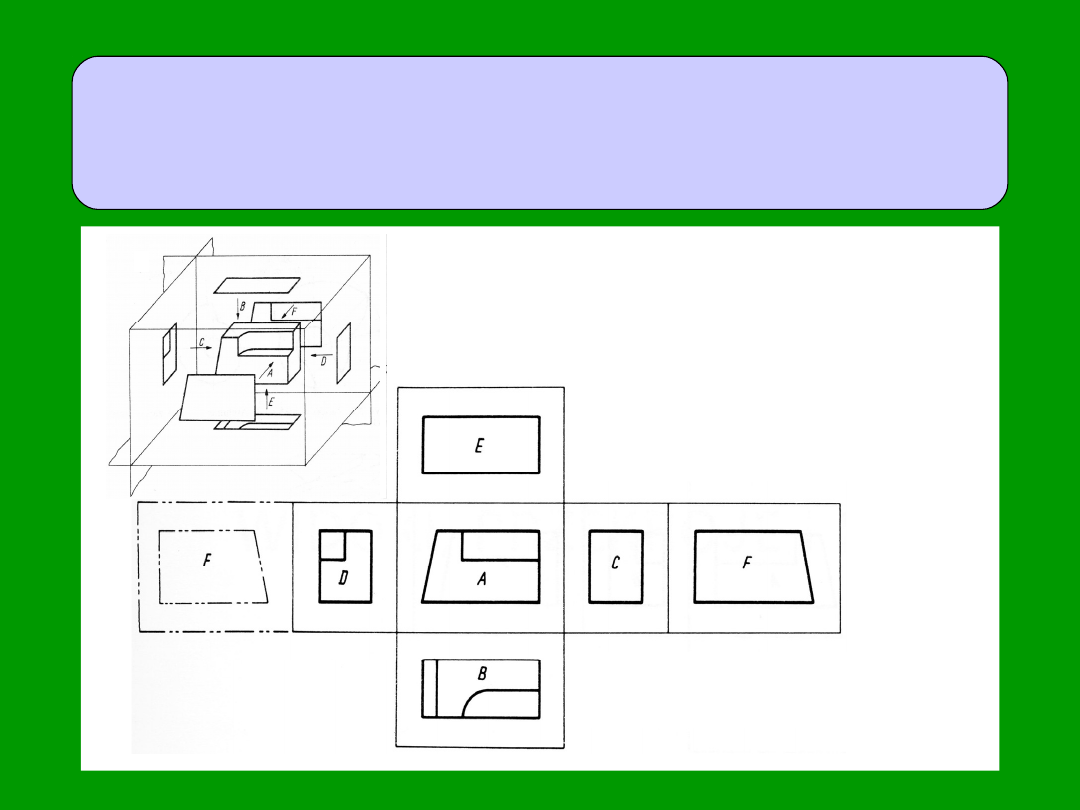

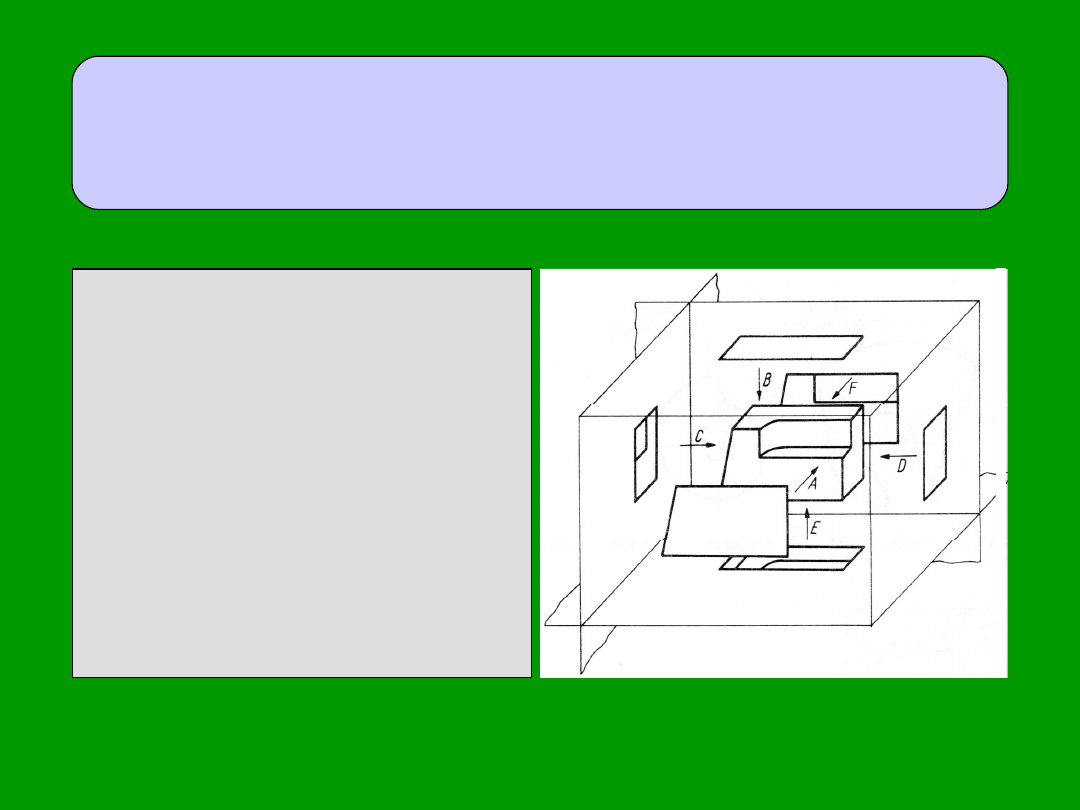

Zasady wyznaczania rzutów prostokątnych w układzie

sześciu rzutni wzajemnie prostopadłych

(

rzutni Monge’a

)

W przypadku przedmiotów o szczególnie
skomplikowanych kształtach układ trzech
rzutni może okazać się niewystarczający
do

jednoznacznego

odwzorowania

ich

geometrycznej postaci przestrzennej.
Stosujemy wówczas układ sześciu rzutni
wzajemnie prostopadłych
.

Odwzorowywany przedmiot umieszczany jest
wewnątrz wyobrażalnego prostopadłościanu,
którego wszystkie ściany są rzutniami. Na
rzutniach tych wyznaczamy rzuty prostokątne
przedmiotu wg metody E (

kąta pierwszego

)

wykorzystując zasadę rzutowania Monge’a.

background image

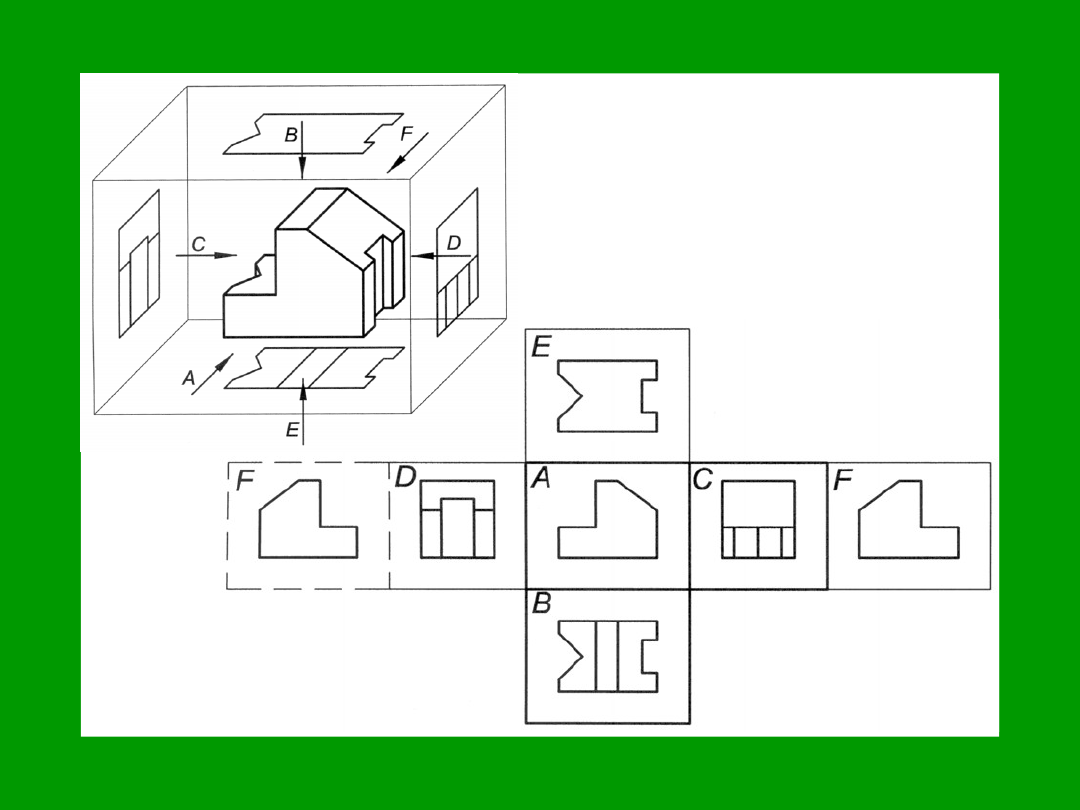

Zasady wyznaczania rzutów prostokątnych w układzie

sześciu rzutni wzajemnie prostopadłych

(

rzutni Monge’a

)

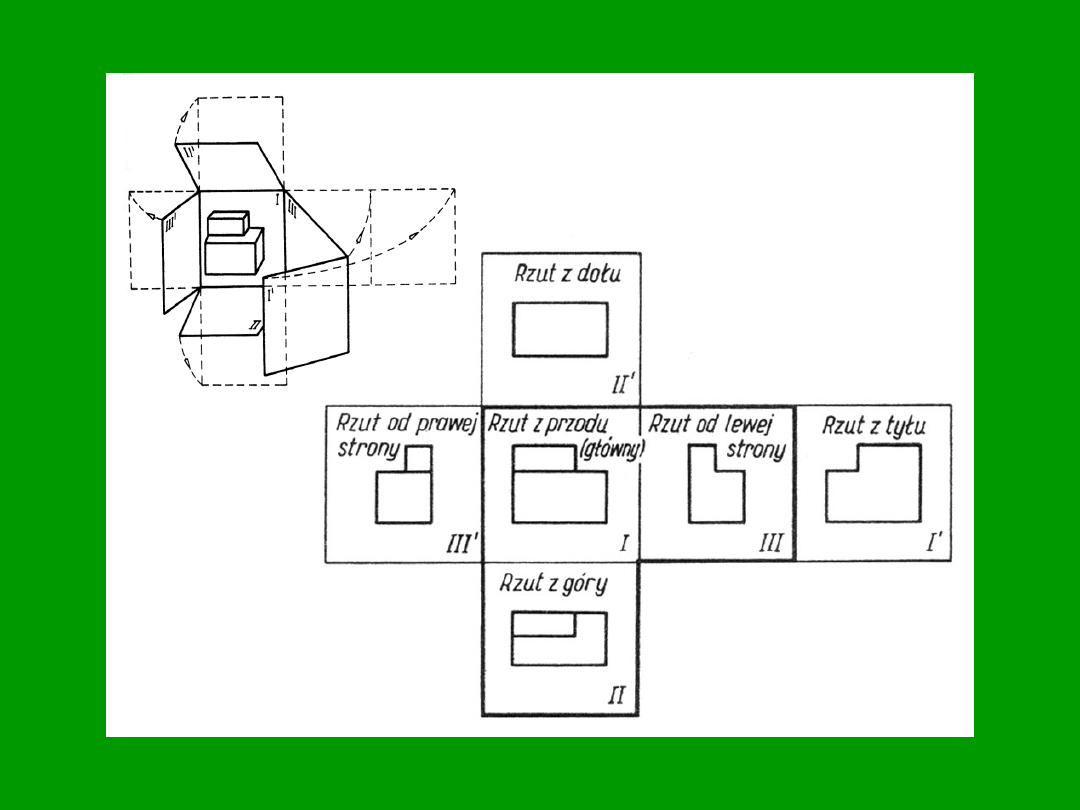

Po rozwinięciu ścian prostopadłościanu
otrzymamy układ sześciu rzutów prostokątnych
określonego przedmiotu:

- rzut w kierunku A – rzut z przodu

(rzut główny)

,

- rzut w kierunku B – rzut z góry,

- rzut w kierunku C – rzut od lewej strony,

- rzut w kierunku D – rzut od prawej strony,

- rzut w kierunku E – rzut z dołu,

- rzut w kierunku F – rzut z tyłu.

Rzuty A, B, C –> podstawowy układ rzutów.
Rzuty D, E, F –> rzuty pomocnicze.

background image

background image

background image

Algorytm wyznaczania sześciu rzutów prostokątnych przedmiotu

wg

metody pierwszego kąta

(

metody europejskiej – E

)

background image

Literatura

1. Błach A.: Inżynierska geometria wykreślna (podstawy i zastosowania). Wydawnictwo Politechniki Śląskiej,
Gliwice 2002.

2. Dobrzański T.: Rysunek Techniczny Maszynowy. WNT, Warszawa 2004.

3. Paprocki K.: Zasady Zapisu Konstrukcji. Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2000.

4. PN-EN ISO 5456-1. Rysunek techniczny. Metody rzutowania. Część 1: Postanowienia ogólne.

5. PN-EN ISO 5456-2. Rysunek techniczny. Metody rzutowania. Część 2: Przedstawianie prostokątne.

6. PN-EN ISO 5456-3. Rysunek techniczny. Metody rzutowania. Część 3: Przedstawianie aksonometryczne.

7.

http://fluid.itcmp.pwr.wroc.pl/~eichler/geometria-info.html

8.

http://www.studianet.pl/kreska/index.htm

9.

http://szkola.wi.ps.pl/2003/rysunek_techniczny/rzut.html
