Usuwanie składników palnych z

gazów odlotowych

• W  przypadku  usuwania  składników  palnych

mamy

do

czynienia

całą

gamą

najróżnorodniejszych  składników  gazowych,

które  przy  odpowiednim  stężeniu  mogłyby

spalać się w powietrzu bez katalizatora.

• Zwykle są  to  węglowodory, lecz  także mogą

to być inne gazy jak CO lub H

2

S.

• Najczęściej  jednak  stężenie  tych  gazów  jako

zanieczyszczeń  jest  zbyt  niskie,  by  można

było spalić bez dodatku innego paliwa,

    lub zastosowania katalizatora.

background image





Lotne związki organiczne LZO

 (

VOC Volatile Organic Compounds

).

• LZO (VOC) to związki, które w temperaturze

i przy ciśnieniu otoczenia łatwo przechodzą

z fazy ciekłej w gazową.

• Najczęściej są to rozpuszczalniki takie jak

np. trójchloroetylen, utleniające dodatki do

benzyn takie jak np. eter metylo-tert-

butylowy (MTBE), czy inne łatwo parujące

związki.

• W spalinach samochodowych może to być

np. benzen.

• I wiele innych

background image





Metody usuwania LZO

• metody

adsorpcyjne

(zwykle

połączone  z  odzyskiem  LZO  w  fazie

desorpcji);

• spalanie  termiczne  (homogeniczne)

(w  którym  następuje  co  najwyżej

odzysk  ciepła  spalania  –  ale  bez

odzysku reagentów);

• spalanie  katalityczne  (również  z

możliwością  odzysku  ciepła  –  ale

również bez odzysku reagentów).

background image





Adsorpcyjne metody usuwania

lotnych związków organicznych

(LZO)

• Adsorber

A (Adsorpcja LZO)

• Adsorber

D (Desorpcja LZO)

Instalacja adsorpcyjna z próżniową regeneracją warstwy adsorbenta

1- adsorbery,  2 – pompa próżniowa,  3 – pompy cieczowe, 4 – chłodnica, 5 – separator, 6 - skruber

zawór otwarty

zawór zamknięty

A





D



D

A

background image





Adsorpcyjny odzysk

rozpuszczalników



Instalacja adsorpcyjna dla

odzysku rozpuszczalników.



1  -  adsorbery

2  -  kondensatory (chłodnice)

3  -  separator

4  -   odpylacz
5  -  chłodnica gazu oczyszczanego



• Gaz kierowany do adsorbera pracującego w cyklu adsorpcji jest najpierw

odpylany w odpylaczu 4, a następnie chłodzony w chłodnicy 5 (przeponowy

wymiennik ciepła).

Do ogrzewania w cyklu desorpcji można stosować gorące powietrze lub

inny czynnik np. parę wodną. W instalacji pokazanej na rysunku desorpcję

uzyskuje się podgrzewając złoże parą.

background image





Instalacja z obrotowym

adsorberem

Gaz zimny

zawierający

LZO

Gorące

powietrze

Adsorpcja

w niskiej

temperaturze

Desorpcja

w wysokiej

temperaturze

Spalanie

lub odzysk

background image





Usuwanie zanieczyszczeń metodą

spalania termicznego

(homogenicznego)

Skuteczność spalania  węglowodorów

pochodzących z suszarni lakierniczych.

Stężenie węglowodorów [ppm]

Temperatura procesu

spalania [K]

wlot

wylot

Skuteczność spalania

[%]

700

3300

1400

58

810

3200

480

85

920

3300

250

92

1000

3300

90

97



Skuteczność spalania zbliża się do 100%

dopiero dla temperatur powyżej 1000 K.

Skuteczne spalanie musi się więc odbywać
w odpowiednio wysokiej temperaturze!

background image





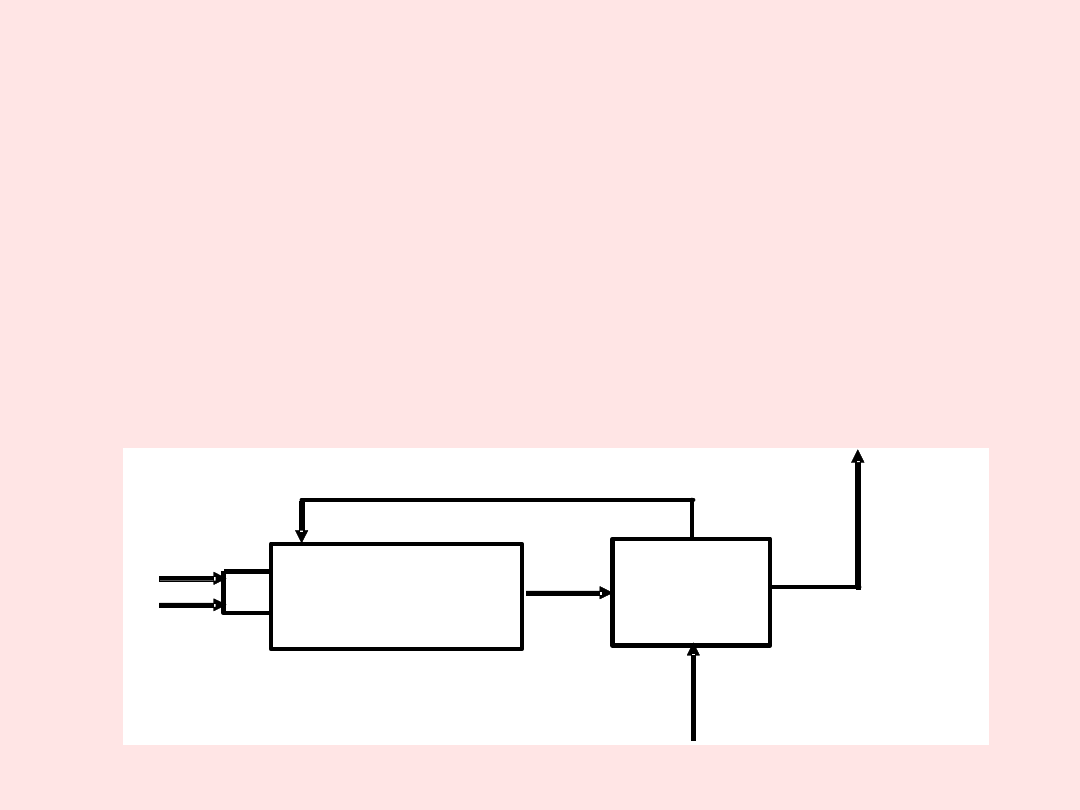

Schemat blokowy prostej instalacji

spalania termicznego



• By takie spalanie było odpowiednio

ekonomiczne stosuje się zwykle
autotermiczny odzysk ciepła spalin
wg następującego schematu:





Komora spalania



powietrze



Wymiennik

ciepła

gaz do oczyszczenia

           gaz    oczyszczony

paliwo

background image





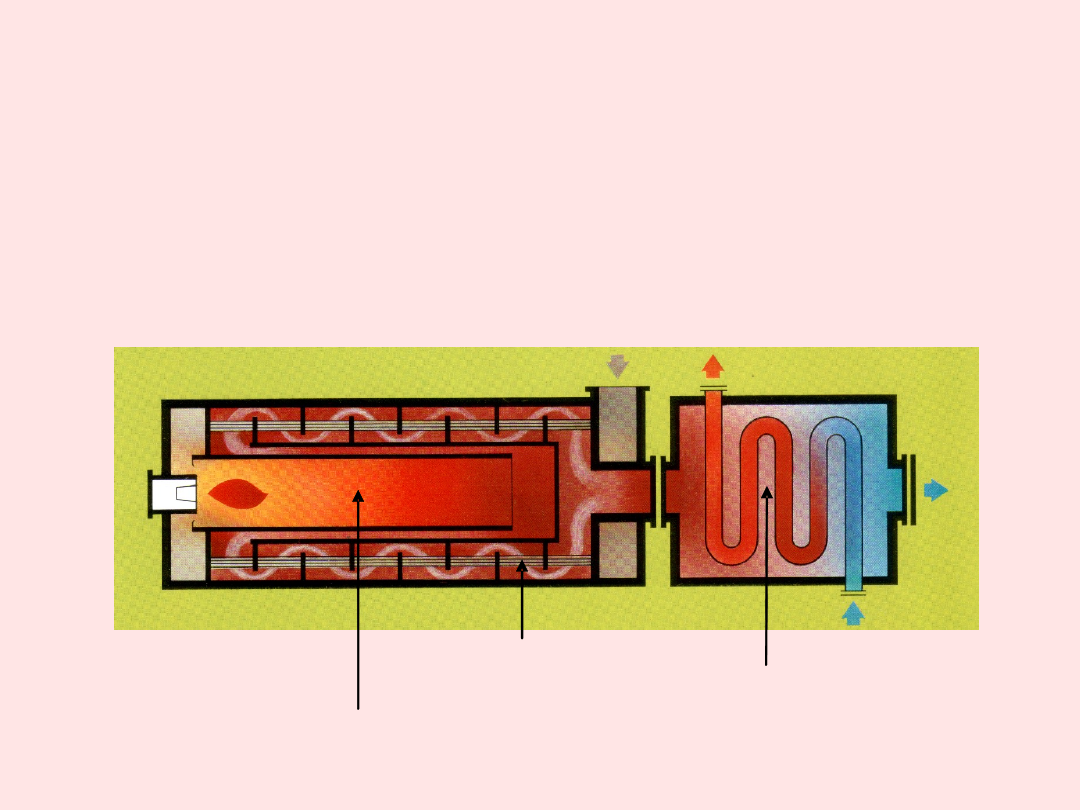

Schemat pieca do termicznego

spalania zanieczyszczeń ze

zintegrowanym wymiennikiem ciepła

(wg prospektu firmy Envirotec

Gesellschaft)



zintegrowany wymiennik

ciepła

komora spalania

wymiennik odzysku

ciepła spalania

wlot oczyszczanych

gazów

background image





Spalanie z regeneracyjnym odzyskiem ciepła

spalania



do atmosfery

Złoże 1

Złoże 2

Złoże 3

Wypełnienie

ceramiczne

Wlot

oczyszczanego

gazu





powietrze oczyszczające

 Schemat urządzenia regeneracyjnego do spalania LZO z fazą odgazowywania

złoża regeneratora (wg prospektu firmy HADEN Drysys Environmental).



background image





Katalityczne spalanie zanieczyszczeń

gazowych



katalizator



nieaktywne

wypełnienie
ceramiczne

wylot

wlot zanieczyszczonego gazu

paliwo

zawór przełączający

Katalityczne

spalanie

zanieczyszczeń

regeneracyjnym

odzyskiem ciepła

(wg prospektu

firmy Envirotec

Gesellschaft)

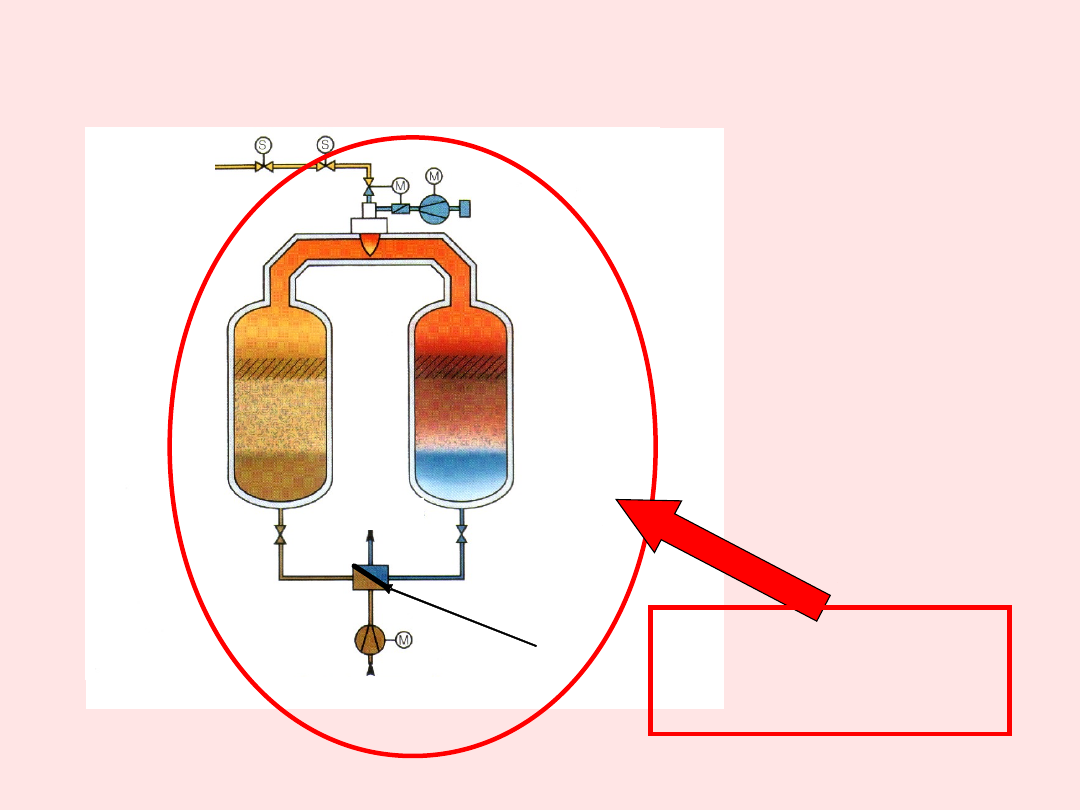

Reaktor

rewersyjny !

background image





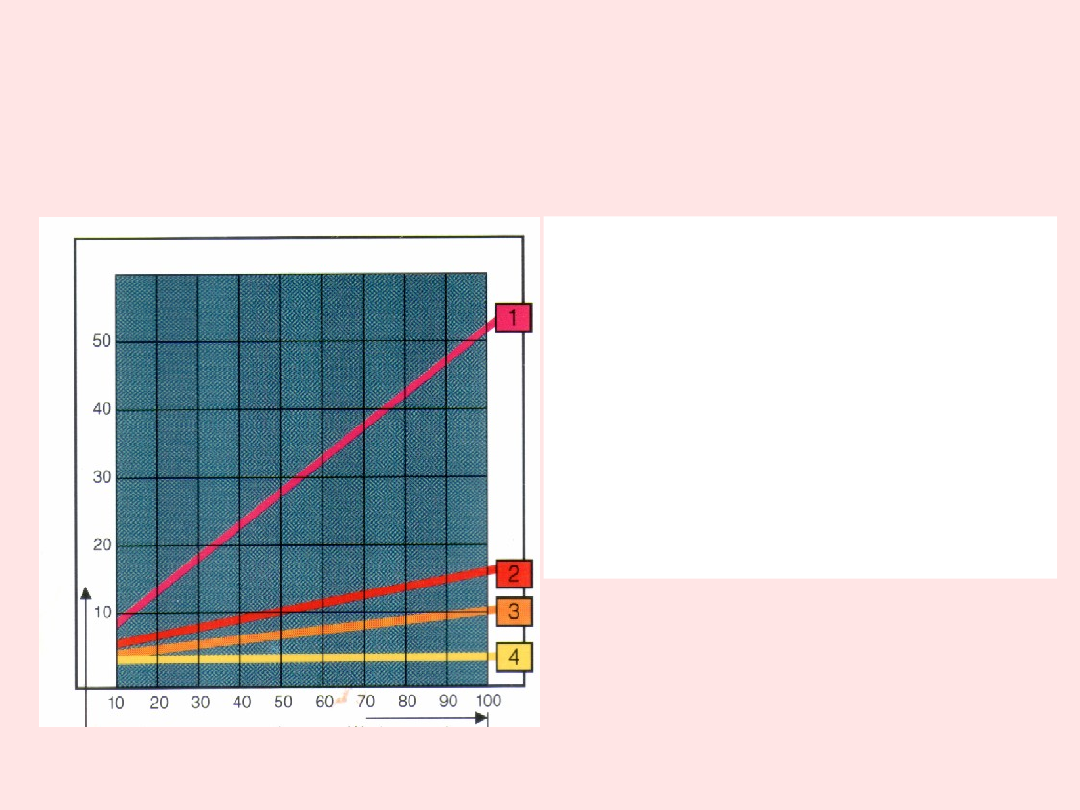

Zużycie energii dla różnych

systemów spalania

zanieczyszczeń

1. -  Spalanie termiczne z zewnętrznym

systemem wymiany ciepła

2. -



Spalanie

katalityczne

zewnętrznym  systemem  wymiany
ciepła

3. –

Spalanie

termiczne

regeneratorem ciepła

4. -



Spalanie

katalityczne

regeneratorem

(w

układzie

rewersyjnym)

Oznaczenia:

E – roczne zużycie energii w milionach kWh
V  -  natężenie przepływu gazów w tysiącach

Nm

3

/h

background image





Orientacyjne temperatury pracy

katalizatorów używanych przy

utlenianiu LZO

Zanieczyszczenie

Orientacyjna

temperatura pracy

[

o

C]

Formaldehyd

100 – 150

Tlenek węgla

250

Styren

350

Rozpuszczalniki lakiernicze

350

Fenol / formaldehyd

400

fenol / kresol

400

Octan etylu

350 - 400



background image

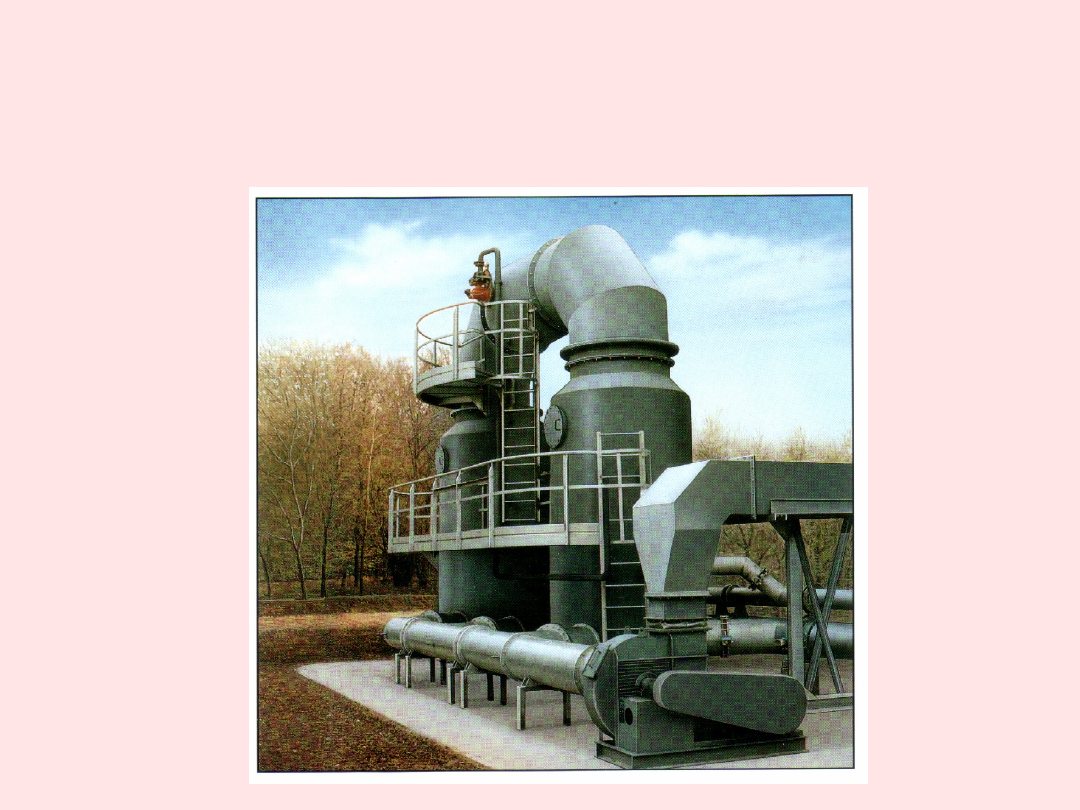

Wygląd rzeczywistego reaktora

rewersyjnego do katalitycznego

spalania zanieczyszczeń.
