OGNIWA SŁONECZNE

background image

Prace nad wykorzystaniem bezpośredniej przemiany energii słonecznej w elektryczną metodą

fotowoltaiczną prowadzone są już od XIX wieku. Polega ona na powstawaniu siły elektromotorycznej w
wyniku napromieniowania półprzewodnika przez promienie słoneczne.

W celu wykorzystania tego zjawiska buduje się baterie słoneczne stanowiących zestaw ogniw

fotowoltaicznych połączonych szeregowo, tak aby uzyskać odpowiednie napięcie i równolegle, aby
uzyskać niezbędną moc.

Podstawowe zalety instalacji fotowoltaicznych:

żadne paliwo nie jest potrzebne, a zatem wszelkie problemy związane z transportem i
magazynowaniem paliwa są wyeliminowane;

nie wymagają one intensywnego chłodzenia;

ogniwa przekształcają także rozproszoną część promieniowania słonecznego padającego na Ziemię;

ich wydajność nie zmniejsza się znacznie wraz z upływem czasu;

żywotność wynosi 20-30 lat;

na skutek braku części ruchomych nie ulegają zużyciu, nie wymagają części zamiennych ani
konserwacji.

Obecnie energia elektryczna z ogniw fotowoltaicznych jest znacznie bardziej kosztowna niż z innych

źródeł. Jednakże, jeżeli najbliższa sieć elektryczna jest dalej niż 10 km od odbiorcy, a zapotrzebowanie
na energię jest małe (np. pojedynczy dom), to nawet dziś może być bardziej opłacalne zainstalowanie
takich ogniw.

Ogniwa fotowoltaiczne

Produkcja energii elektrycznej

background image

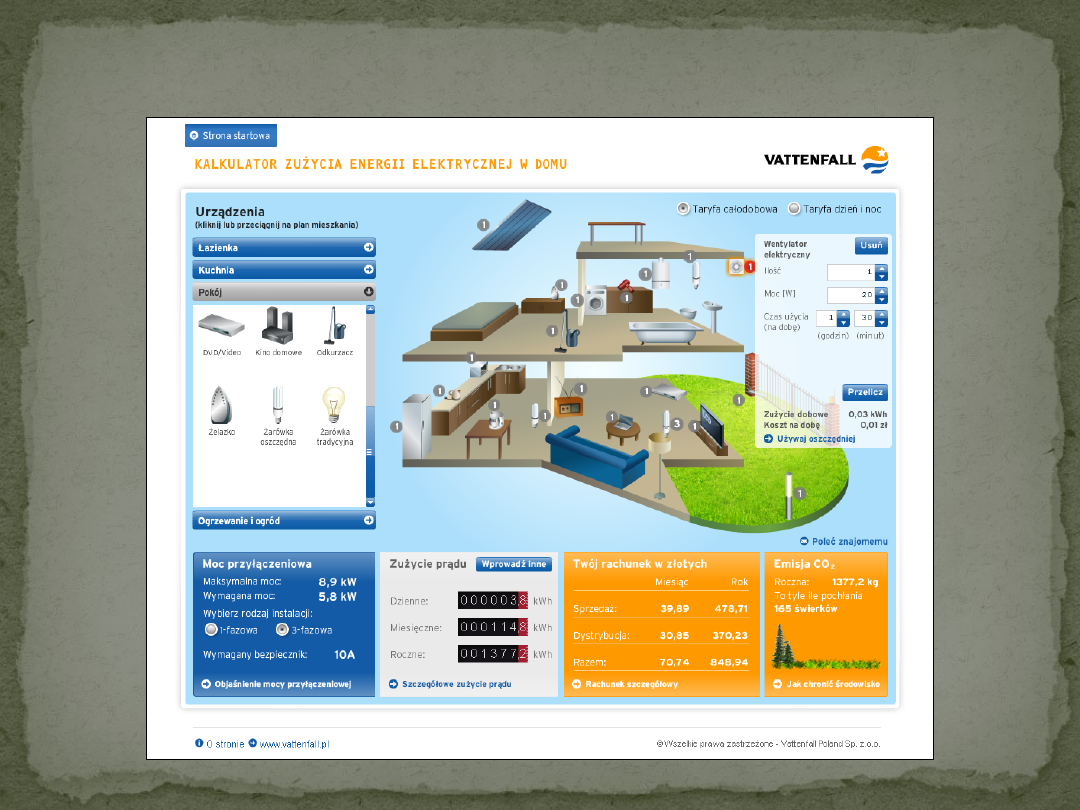

Średnie zużycie prądu w 4 osobowej

rodzinie

background image

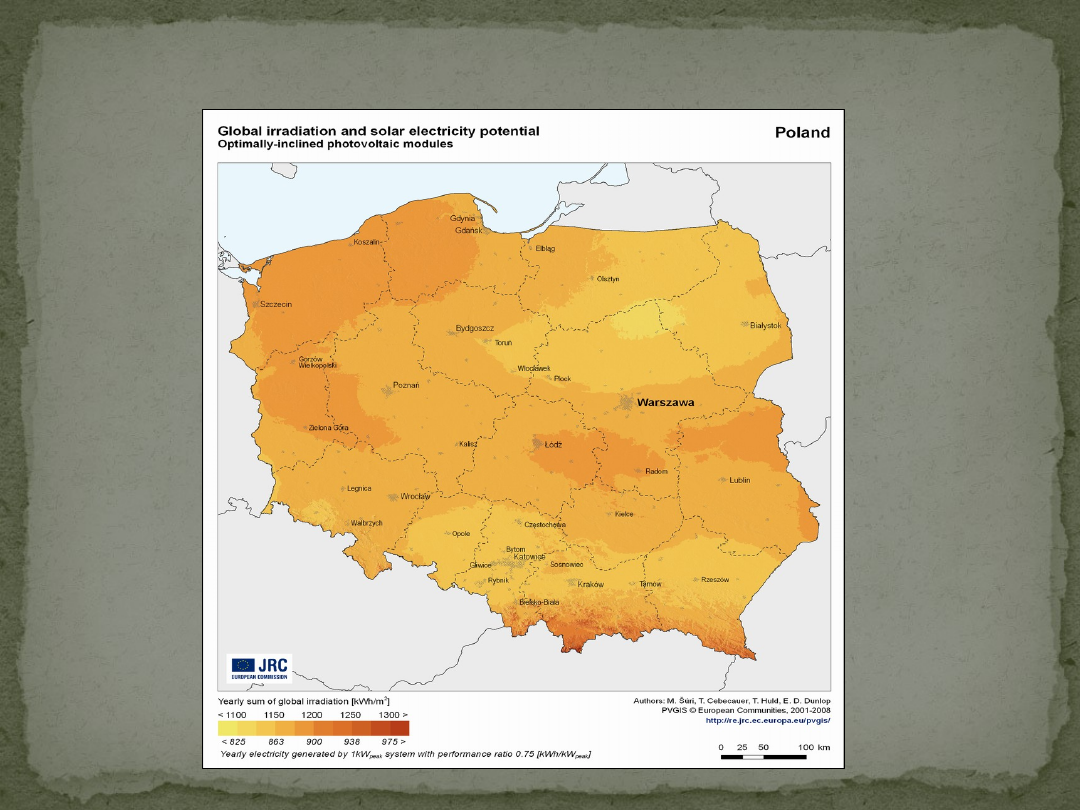

Średnie roczne nasłonecznienie w

Polsce

background image

Przykładowy schemat instalacji

Koszt: 25355,50 zł

8 sztuk

8 sztuk

background image

Panel słoneczny

Monokrystaliczny Celline SL180-24 o mocy 180W

Przedstawiony moduł zbudowany jest z siedemdziesięciu

dwóch monokrystalicznych ogniw , umieszczonych na
sztywnym lekkim podłożu kompozytowym, zabezpieczonych
przed uszkodzeniami twardym szkłem antyrefleksyjnym.
Ultra przeźroczysta warstwa nie stanowi bariery dla widma
promieniowania słonecznego
Kontakty wyprowadzone są w formie wodoodpornej skrzynki
podłączeniowej.

Zastosowanie: - systemy sieciowe
- systemy autonomiczne 24V

Najlepszy stosunek jakości do ceny na rynku.

Gwarancja:- 3 lata

Żywotność: - po 10 latach 90% mocy
- po 25 latach 80% mocy

Parametry

Moc maks. [Pmax] 180 W

Napięcie nominalne [U]24 V

Napięcie  maks. (jałowe) [Uoc]45,0 V

Napięcie w punkcie mocy maks. [Um] 36,0 V

Prąd zwarcia [Isc] 5,20 A

Prąd w punkcie mocy maks. [Im]5,00 A

Wymiary [mm] 1580x808x35

Waga

15 kg

2599,00 zł/szt.

background image

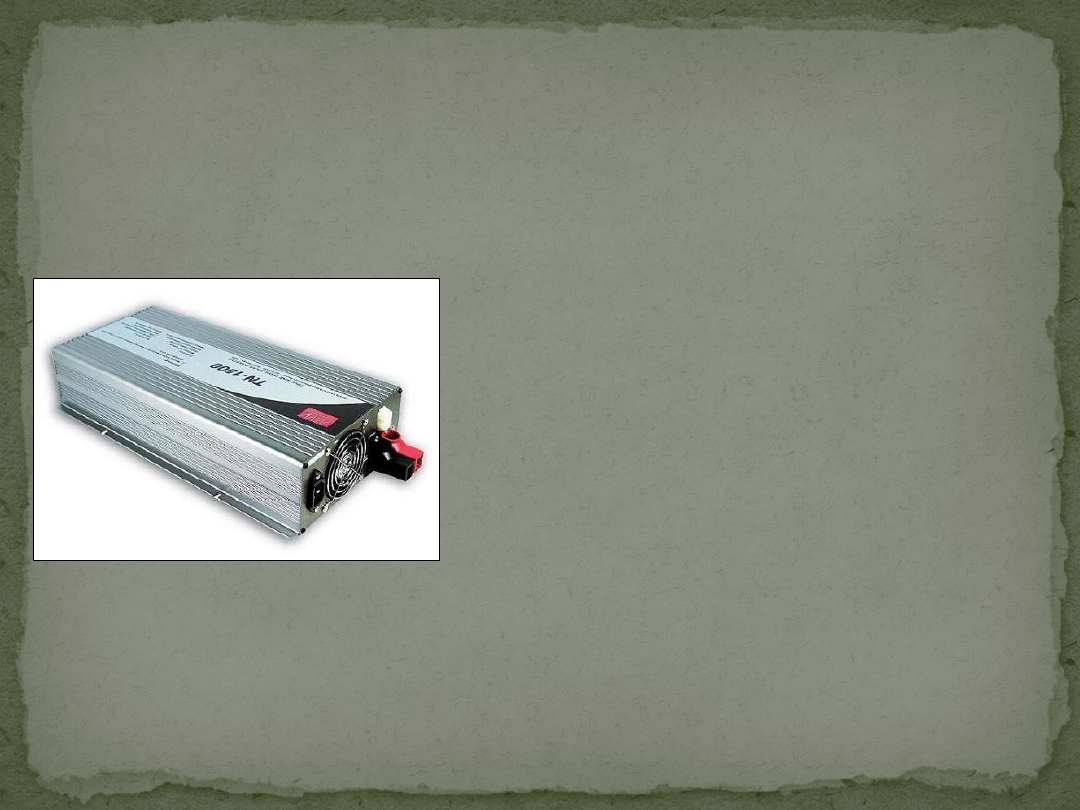

Inwerter

TN -1500 firmy Mean Well

Inwerter TN -1500 firmy Mean Well z rzeczywistą falą sinusoidalną na wyjściu jest

urządzeniem, które dzięki wbudowanemu kontrolerowi ładowania może bezpośrednio
współpracować z bateriami słonecznymi wspierając domową sieć energetyczną 230V.
Urządzenie inteligentnie zarządza dystrybucją energii pozyskaną ze źródeł
odnawialnych  (energia słoneczna, energia wiatru) zmagazynowaną w akumulatorach.
Urządzenie pozwala w znacznym stopniu ograniczyć lub nawet całkowicie
uniezależnić  gospodarstwo domowe od energii z sieci publicznej

Cechy inwertera:

Praca z napięciem wejściowym 12,24 lub 48VDC

Wbudowana ładowarka ~AC (praca z sieci energetycznej) oraz solarna (praca z

wykorzystaniem energii słonecznej po podłączeniu paneli solarnych)

Możliwość ustawienia napięcia oraz częstotliwości fali wyjściowej przez użytkownika

(domyślnie ~230V 50Hz)

2 tryby pracy - również ustawiane przez użytkownika:

·         Tryb UPS
·         Tryb oszczędzania energii elektrycznej EKO

Rozbudowany panel przedni informujący m.in. o obciążeniu inwertora, poziomie

naładowania baterii, wykryciu obecności paneli słonecznych.

Możliwość współpracy z komputerem PC wyposażonym w oprogramowanie

monitorujące i obsługi urządzenia zdalnie

Specyfikacja techniczna:

Moc wyjściowa (ciągła)                               1500W

Moc wyjściowa (maksymalna)                   1750W przez 3 minuty; 2250 przez 10

sekund

Moc chwilowa w udarze (30 cykli)              3000W

Napięcie wejściowe                                     12 , 24 lub 48VDC

Napięcie wyjściowe / częstotliwość         200/220/230/240VAC, 50/60Hz

Kształt napięcia wyjściowego Sinusoida   THD < 3%

Regulacja napięcia wyjściowego                -3%~+3% nominalnego napięcia na

wyjściu

Zużycie energii                                             <= 6W w trybie standby

Temperatura pracy             0~40C przy 100% obciążenia do 60 C przy 50%

obciążenia

Czas przełączania                      <= 10ms przy przejściu z trybu inwertora w tryb

bypass

Sprawność                                                      89-91%

2660,00 zł

background image

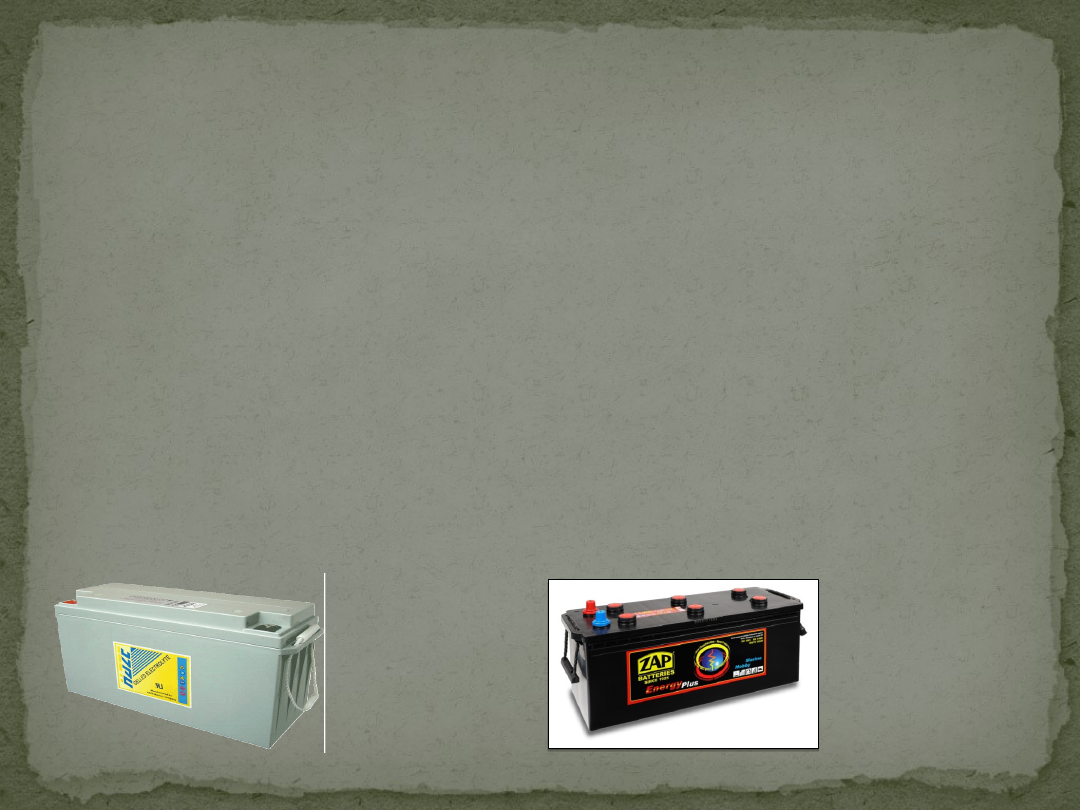

HAZE HZY 12V- 150Ah

AGM 140Ah/12V ZAP

Niezawodne akumulatory specjalnie zaprojektowane dla zastosowań

wymagających głębokich wyładowań, np. do motorówek, przyczep
campingowych, w systemach oświetleniowych i nawigacyjnych, wózkach
inwalidzkich i podnośnikach, systemach fotowoltaicznych.

Charakterystyka:

technologia hybrydowa

pogrubione płyty ze zwiększoną ilością ołowiu

separacja GlassMat

zoptymalizowany proces rozładowania akumulatora podczas jego

użytkowania

centralne odpowietrzanie KAMINA

system antywibracyjny i przeciwogniowy

Zalety dla użytkownika:

doskonałe zdolności cykliczne

długa żywotność

łatwy sposób ładowania

bezpieczeństwo użytkowania

łatwość kontroli naładowania dzięki wskaźnikowi „magic-eye”

ergonomiczny uchwyt

Akumulatory

710 zł/szt.

1370 zł/szt.

AKUMULATOR ŻELOWY PRZEZNACZONY DO ZASILANIA:

silniki elektryczne marine

silniki elektryczne w wózkach inwalidzkich

silniki elektryczne w maszynach czyszczących

wózki golfowe

aplikacje fotowoltaiczne

pompy ciepła

urządzenia medyczne

elektrownie wiatrowe

centrale telefoniczne

systemy alarmowe

ups-y

ZALETY AKUMULATORÓW HAZE:

zwarta konstrukcja

całkowita bezobsługowość

bardzo duża ilość cykli pracy

duże bezpieczeństwo eksploatacji dzięki zastosowaniu
nadciśnieniowych wentyli

minimalne samo rozładowanie

możliwość pracy w dowolnym położeniu

bardzo duża koncentracja energii

żywotność 12 lat

background image

Przykładowy schemat instalacji

Koszt: 25355,50 zł

8 sztuk

8 sztuk

background image

Kalkulacja

Koszt: 25355,50 zł

1380 kWh energii = 850 zł

850 zł * 30 lat = 25 500

Drożejące ceny energii

Dopłaty unijne w wysokości 45%

Mniejszy koszy uzbrojenia działek

Taniejące ceny ogniw zwłaszcza ceny hurtowe

Możliwość korzystania z instalacji kilku
gospodarstw
i podziału kosztów montażu

background image

Topienie dwuteownika walcowanego

background image

Rejsy turystyczne

background image

Niedzielne popołudnie przy grillu

background image

Literatura

http://www.vattenfall.pl

http://re.jrc.ec.europa.eu/pvgis/

http://www.soltec.sklep.pl

http://www.dotacjenakolektory.pl

http://www.actionenergy.pl/

http://pl.wikipedia.org/wiki/Energetyka_słoneczna
\

http://www.life.com/

background image

Przygotował: Adam Kura

DZIĘKUJĘ ZA UWAGĘ
