Multipleksery

Układ kombinacyjny. Należy do grupy

układów scalonych o średniej skali

integracji (MSI).

Jest układem przełączającym sygnały

cyfrowe(komunikacyjnym) mającym ’k’

wejść informacyjnych (wejść danych)

‚’n’ wejść adresowych(sterujących) oraz

jedno wejście ’y’.

Ma też wejście sterujące działaniem

układu, zwane wejściem strobującym

’S’(strobe).

background image

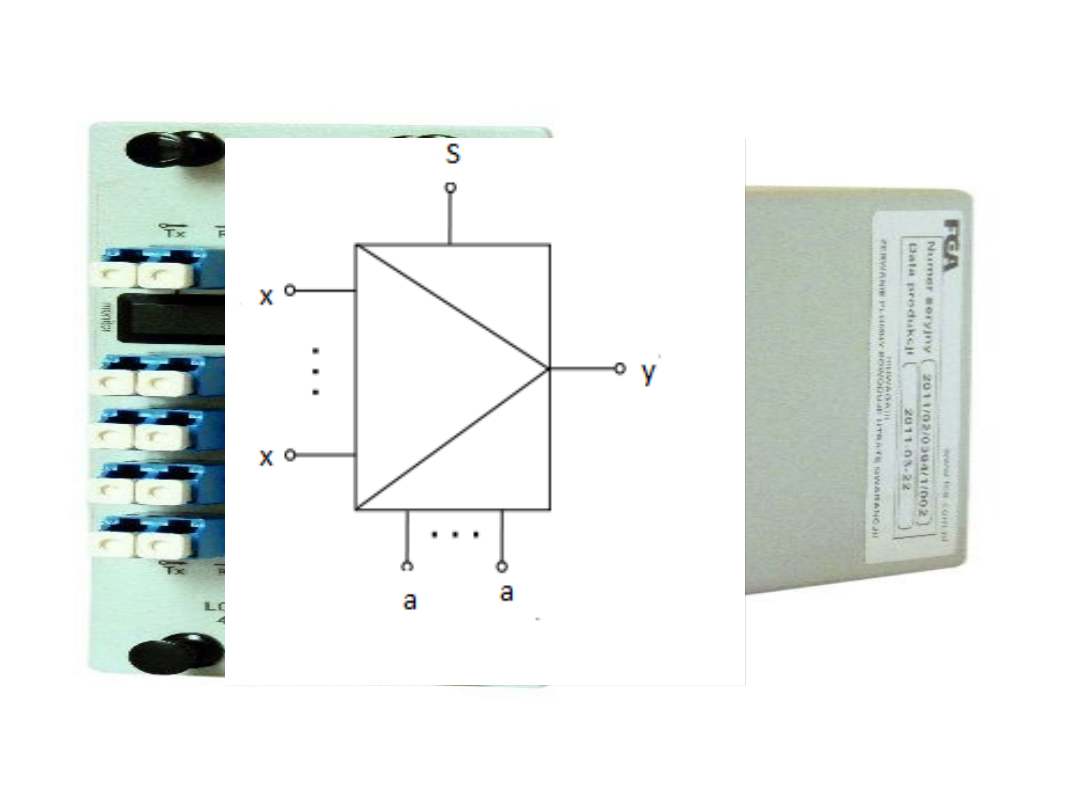

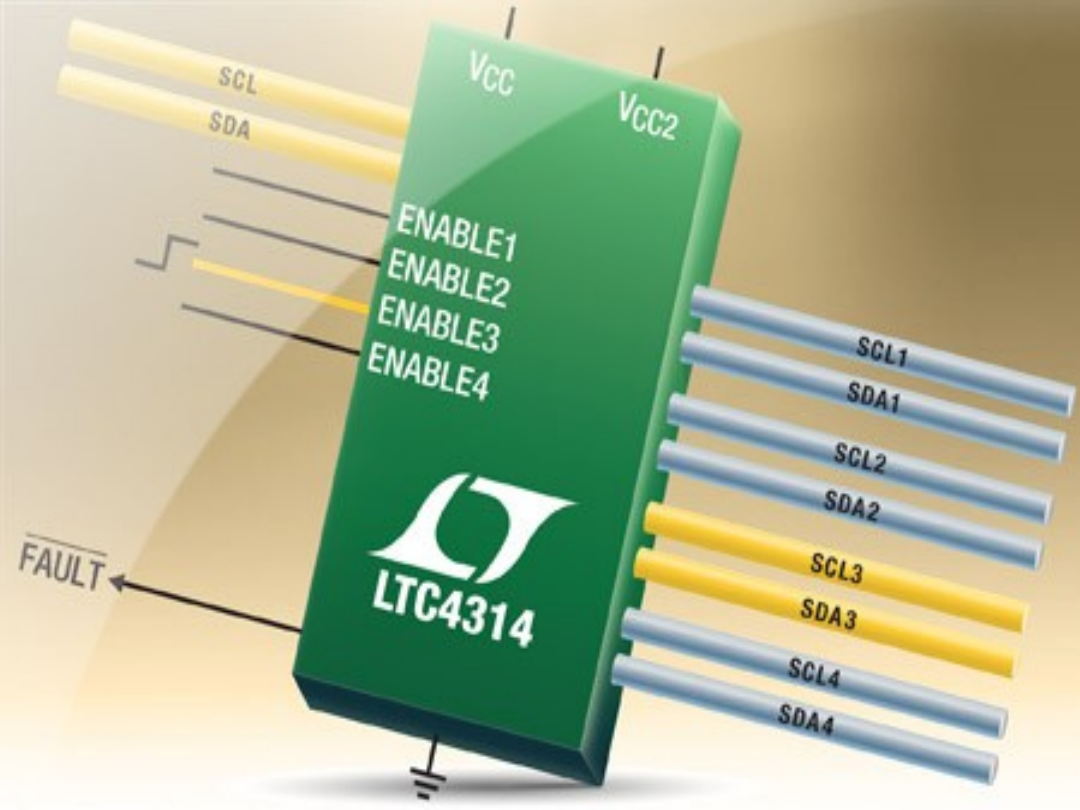

Symbol graficzny

multipleksera

background image

Działanie multipleksera

 Polega na wybraniu określonego sygnału

wejściowego x przełączeniu go do wyjścia

y. numer wejścia, czyli sygnał wejściowy

jest określany przez podanie jego numeru

na wejście adresowe a. wejście strobujące

S służy do zablokowania pracy

multipleksera. Jeśli na wejście strobujące

zostanie podane logiczne zero, to wyjście y

przyjmuje określony stan logiczny,

niezależny od stanu wejść x i a.

background image

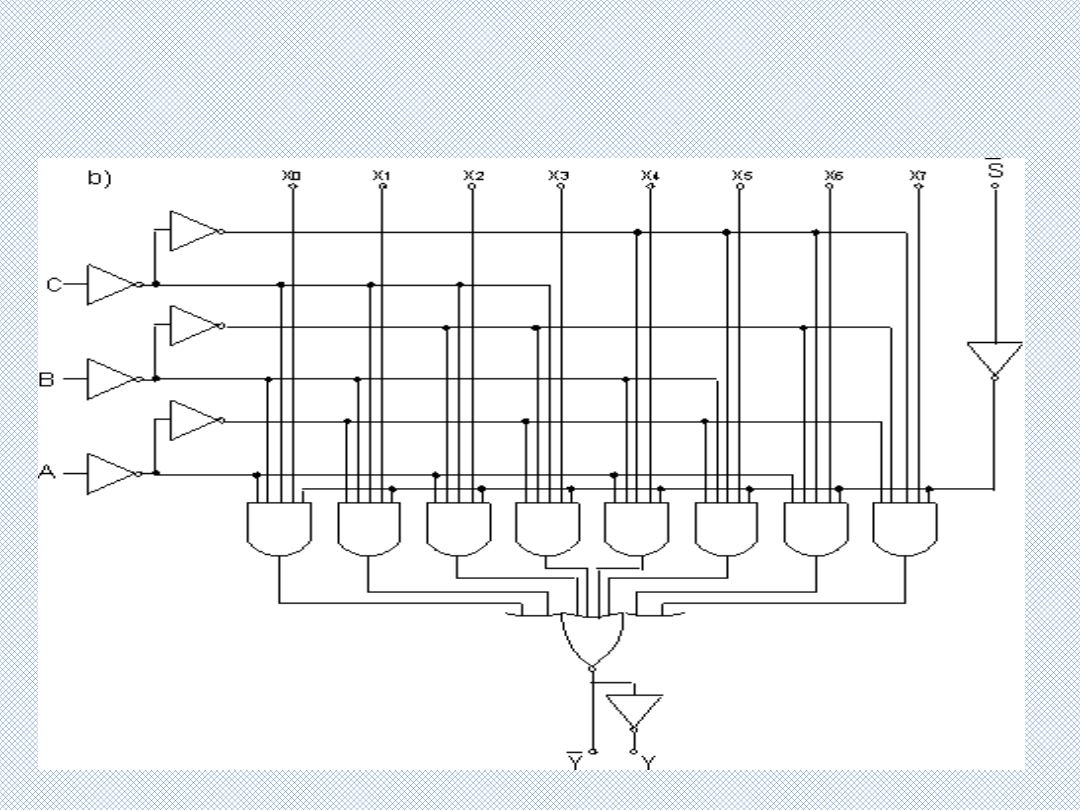

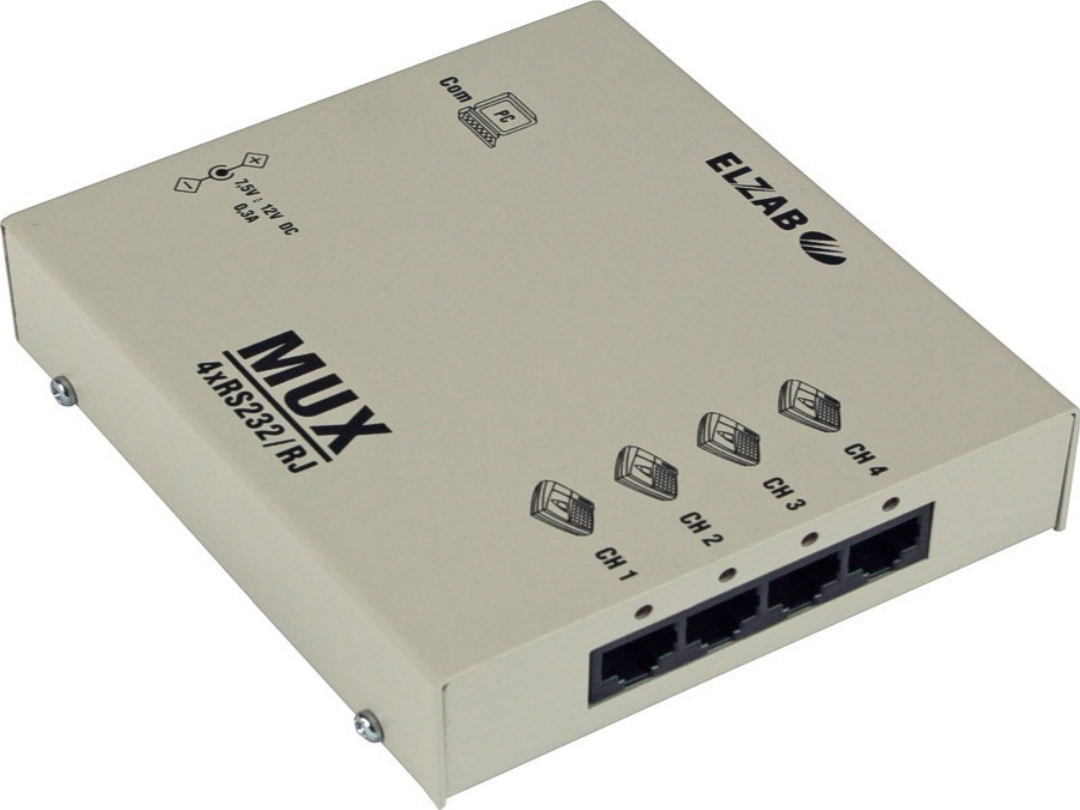

Ośmiobitowy multiplekser

background image

Demultipleksery

Jest układem mającym jedno

wejście x, n wejść adresowych

a oraz wyjść k, a także wejścia

strobujące S. pełni funkcję

odwrotną do multipleksera.

background image

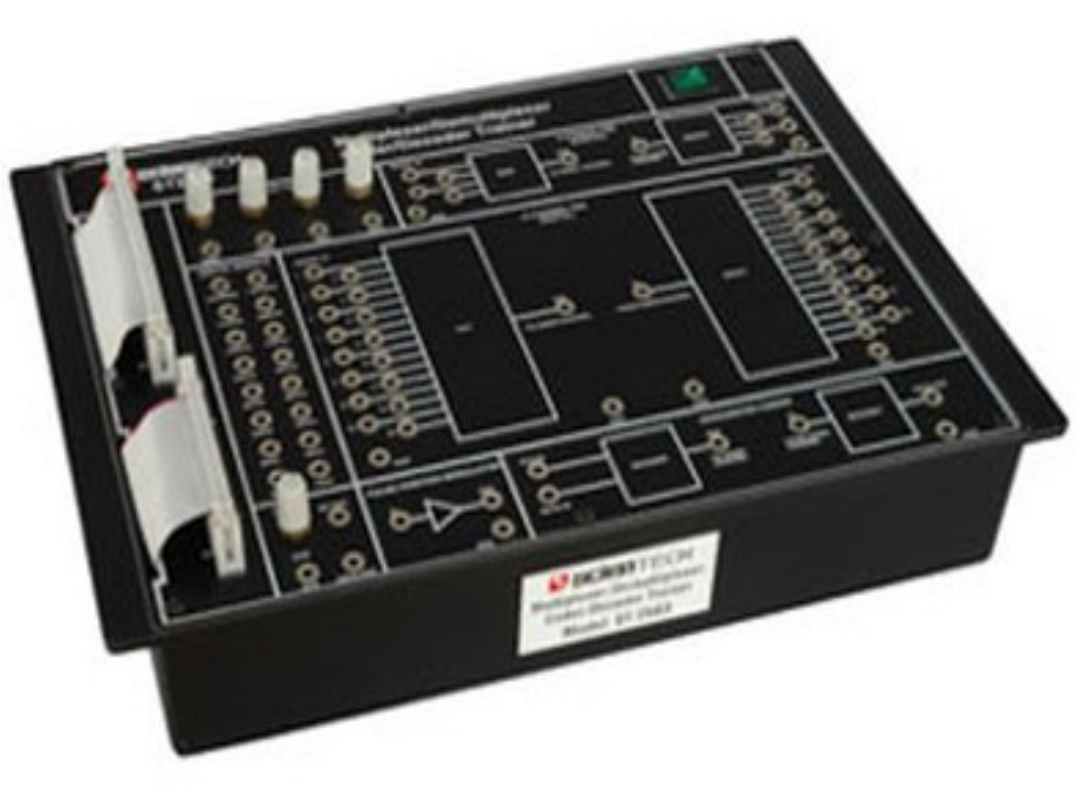

Symbol graficzny demultipleksera

background image

Działanie demultipleksera

Polega na przełączeniu sygnału

wejścia x do określonego wyjścia

y. numer wyjścia jest określony

przez podanie jego numeru na

wejście adresowe a. na

pozostałych wyjściach występuje

stan logicznego zera. Jeśli na

wejście strobujące zostanie

podane logiczne zero, to wyjścia y

przyjmują określony stan logiczny

niezależny ani od stanu wejścia x,

ani wejść adresowych a.

background image

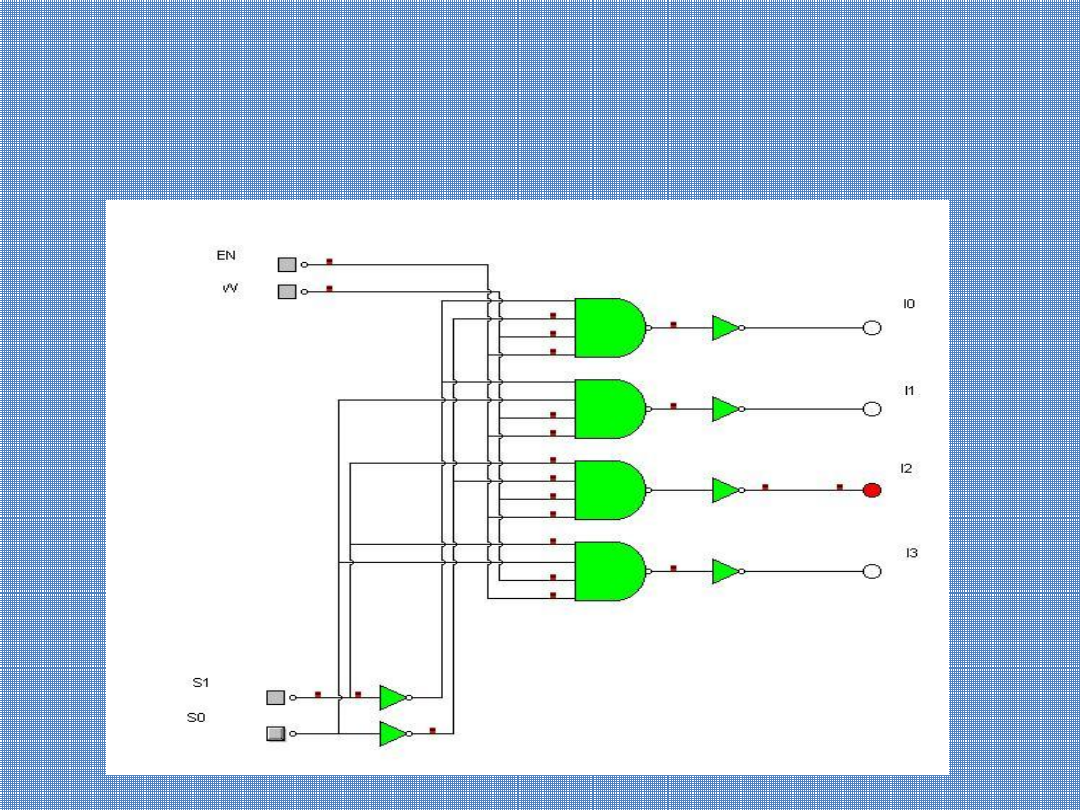

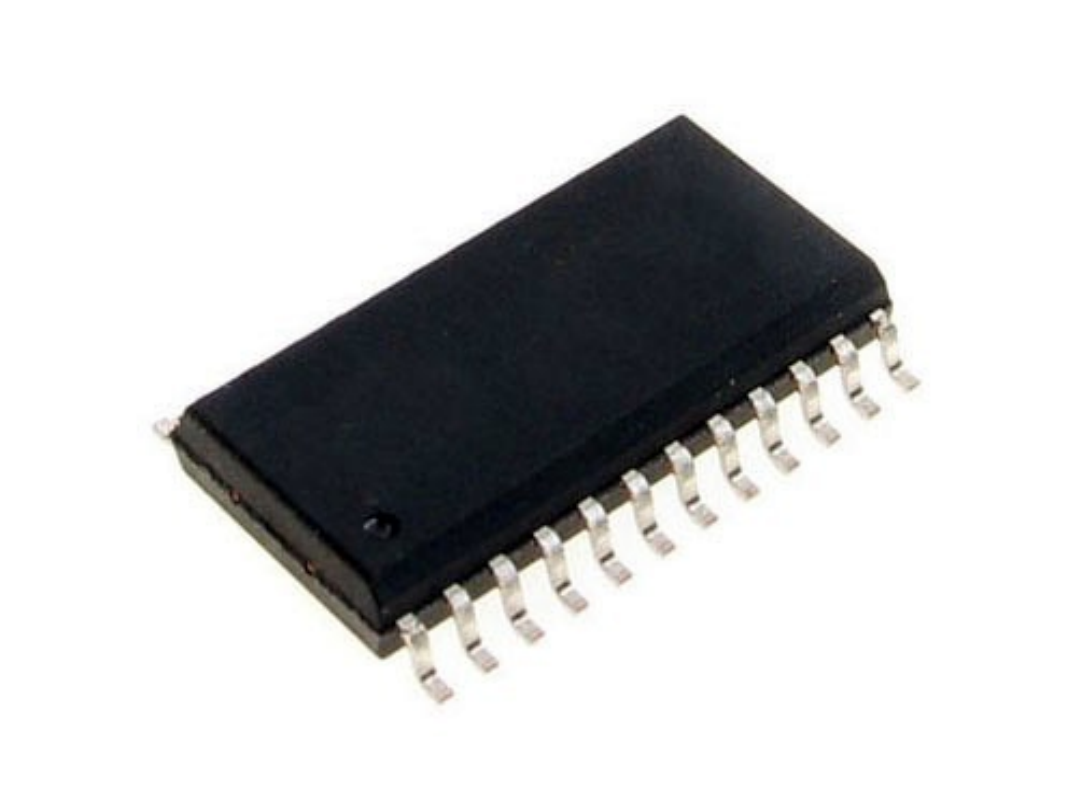

Przykładowy demultiplekser

background image

Ze względu na zastosowanie multipleksery i

demultipleksery należy właściwie omawiać razem.

Oprócz funkcji specjalnych, umożliwiających

syntezę układów kombinacyjnych, właściwym ich

zastosowaniem jest stworzenie np. toru transmisji

danych cyfrowych, udostępnianie naprzemiennie

informacji na różnych wejściach i kierowanie jej do

odpowiednich wyjść. Multiplekser ma zadanie, w

zależności od kodu wejścia, połączyć ten numer

wejścia z wyjściem za pomocą wejścia

adresowego, natomiast demultiplekser działa

odwrotnie, łączy wejście z numerem wyjścia

wskazanym przez wejście adresowe.
