6D WykłaD JAKOŚCIOWE I ILOŚCIOWE METODY PREZENTACJI

background image

JAKOŚCIOWE I ILOŚCIOWE

METODY PREZENTACJI

OBIEKTÓW I ZJAWISK

NA MAPACH

Metodami kartograficznymi nazywa się
metody

umożliwiające

przestawianie

rozmieszczenia na mapie różnych obiektów i
zjawisk. Dzielimy je na metody jakościowe i
ilościowe.

Wyróżniamy trzy metody
prezentacji jakościowej: sygnaturową,
zasięgów i chorochromatyczną oraz
cztery metody prezentacji ilościowej:
kartodiagramy,

metodę

kropkową,

kartogramy i metodę izolinii.

background image

Metoda sygnaturowa

jest

najczęściej

stosowaną

metodą

prezentacji jakościowej, polegającą na
oznaczeniu

na

mapie

położenia

obiektów lub zjawisk za pomocą znaków
punktowych (geometryczne, obrazkowe
i literowe) lub liniowych.

a) b)

przemysł

maszynowy

rafineria

naftowa

cegielnie

huty szkła

Sygnatury punktowe: a). – proste, b). –

mieszane.

background image

Sygnatury obrazkowe

swym

kształtem nawiązują do zewnętrznego
wyglądu przedstawianego obiektu, np.
obraz drzewa, rysunek budowli, itp.

Sygnatury literowe

swą formą

odpowiadają najczęściej stosowanym
symbolom

np.

pierwiastków

chemicznych na mapach kopalin czy
powszechnie stosowanym, jak np. H –
szpital, P – parking.

Sygnatury liniowe,

podobnie jak

punktowe, określają zjawiska czy
obiekty zarówno pod względem jakości
jak i położenia geograficznego. Dla
prezentowania

różnorodności

treści

można stosować odpowiednio deseń lub
kolor.

background image

Metoda chorochromatyczna

nazywana

jest też metodą powierzchniową, albo
barwnego

lub

jakościowego

tła.

Charakteryzuje się ona następującymi
cechami:

- cały obszar mapy jest podzielony na
obszary
mniejsze - różne jakościowo,

- wyróżnione jednostki powierzchniowe
są rozłączne
i prezentują odrębne cechy,

- na mapie, poszczególne cechy
jakościowe prezentuje
się przy zastosowaniu kolorów lub
deseni, a ich
zasięg za pomocą linii granicznych.

- jedynie w wyjątkowych przypadkach
dopuszcza się
prezentowanie obszarów mieszanych.

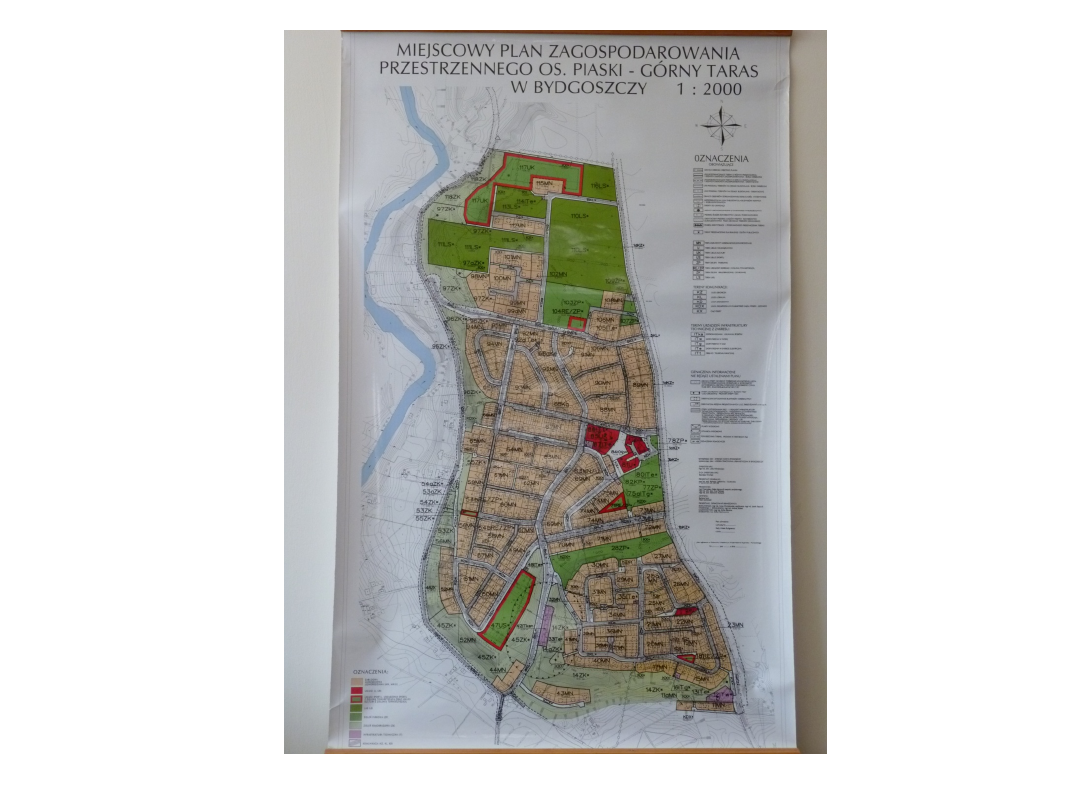

Metoda

ta

jest

stosowana

w

opracowaniu

miejscowych

planów

zagospodarowania przestrzennego .

background image
