Proste

maszyny

czyszczące.

background image

Czyszczenie nasion

polega na

oddzieleniu zgonin, plew, nasion
chwastów i piasku od nasion
rośliny podstawowej.

Sortowanie

natomiast ma na celu

rozdział nasion na frakcje w
zależności od ich wielkości i
ciężaru właściwego.

background image

Przy czyszczeniu i sortowaniu
wykorzystuje
się następujące cechy fizyczne
nasion:

grubość, szerokość i długość,

ciężar właściwy,

gładkość powierzchni oraz

kształt.

background image

Sita.

Sita rozdzielają nasiona na podstawie ich

grubości lub szerokości. Nasiona o
wymiarach
mniejszych od wymiarów otworów (oczek) w
si-
tach przesiewają się, a nasiona większe —
zostają na sicie.

Sita mogą być plecione, tkane i wytłacza-

ne z blachy.

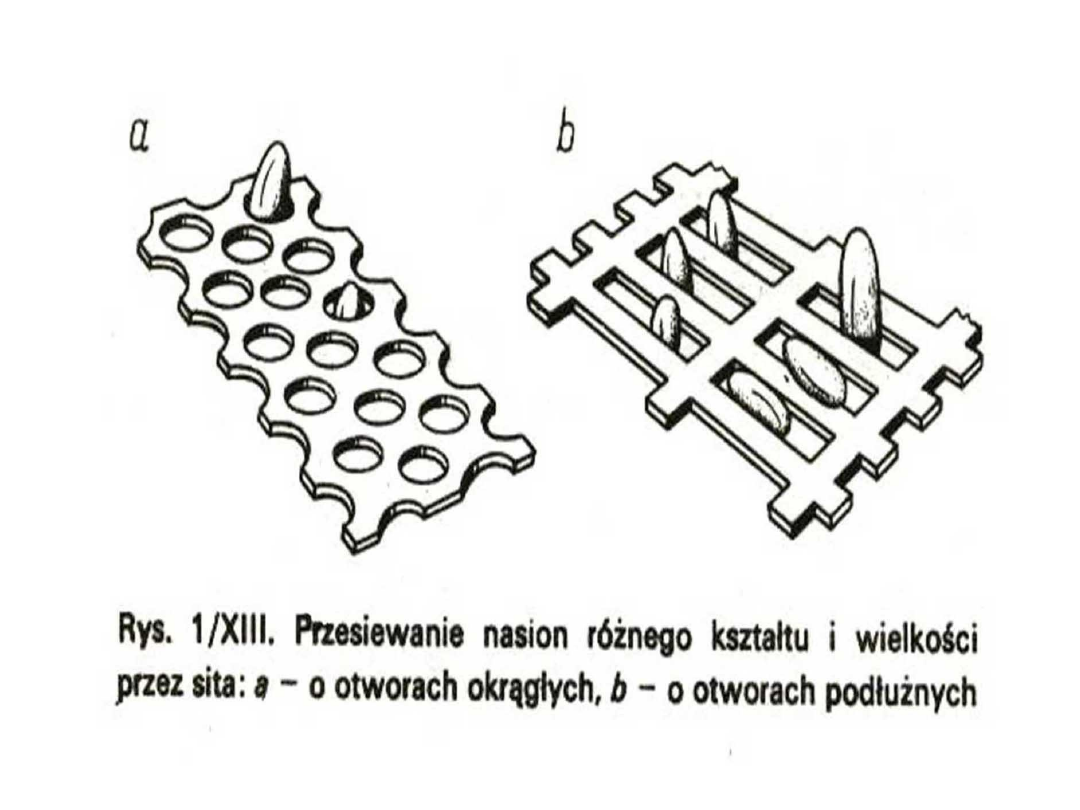

Otwory sit mogą mieć kształt kwadratowy,

podłużny i okrągły (rys. 1/XIII),

background image
background image

Urządzenia

pneumatyczne.

W czyszczących i sortujących

urządzeniach pneumatycznych wyko-
rzystywany jest strumień powietrza,
który umożliwa rozdzielenie nasion o
różnych ciężarach właściwych i
różnych właściwościach
aerodynamicznych.

Strumień powietrza może działać

na sita i nasiona ukośnie lub pionowo.

background image
background image

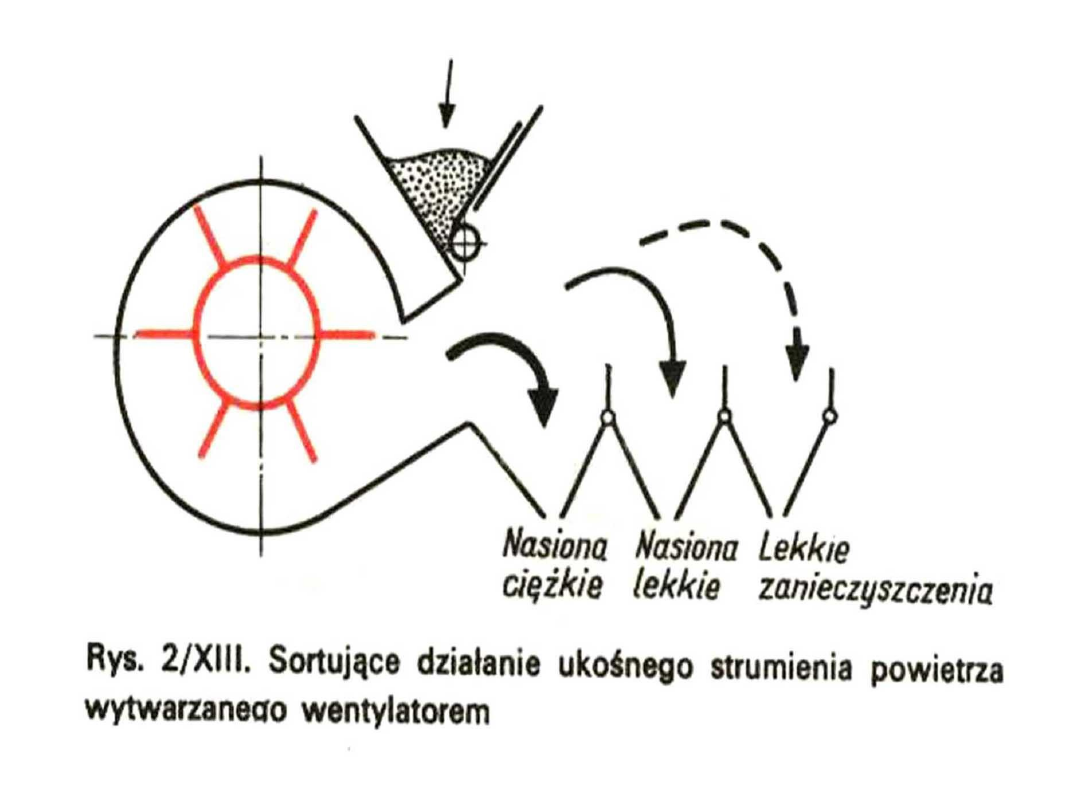

Ukośny strumień powietrza

wykorzystuje się w prostych
maszynach czyszczących,
wialniach i młynkach.

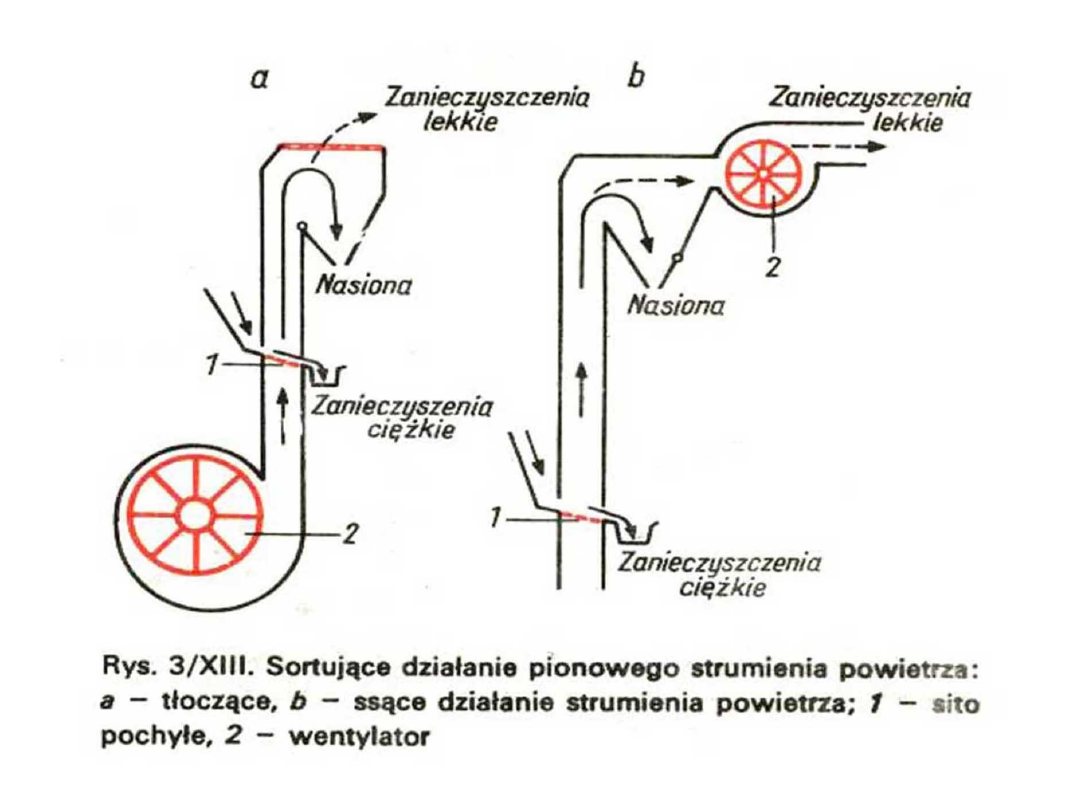

Pionowy strumień powietrza

wykorzystywany jest w
czyszczalniach złożonych.

Działanie pionowego strumienia

powietrza może być ssące lub
tłoczące

background image
background image

Urządzenia aspiracyjne

W urządzeniach tych części stałe

opadają na dół, a powietrze uchodzi na
zewnątrz.

W urządzeniach aspiracyjnych

(odpylających) odpylanie następuje
wskutek ssącego działania strumienia
powietrza.

W skład urządzenia lub inaczej układu

aspiracyjnego wchodzi zazwyczaj
wentylator, kanały, osadniki oraz
cyklon.

background image
background image

Urządzenia aspiracyjne stosowane są

w czyszczalniach złożonych do
oddzielania lekkich zanieczyszczeń
oraz w magazynach zbożowych, gdzie
wskutek intensywnego
przemieszczania nasion powstaje duże
zapylenie.

background image

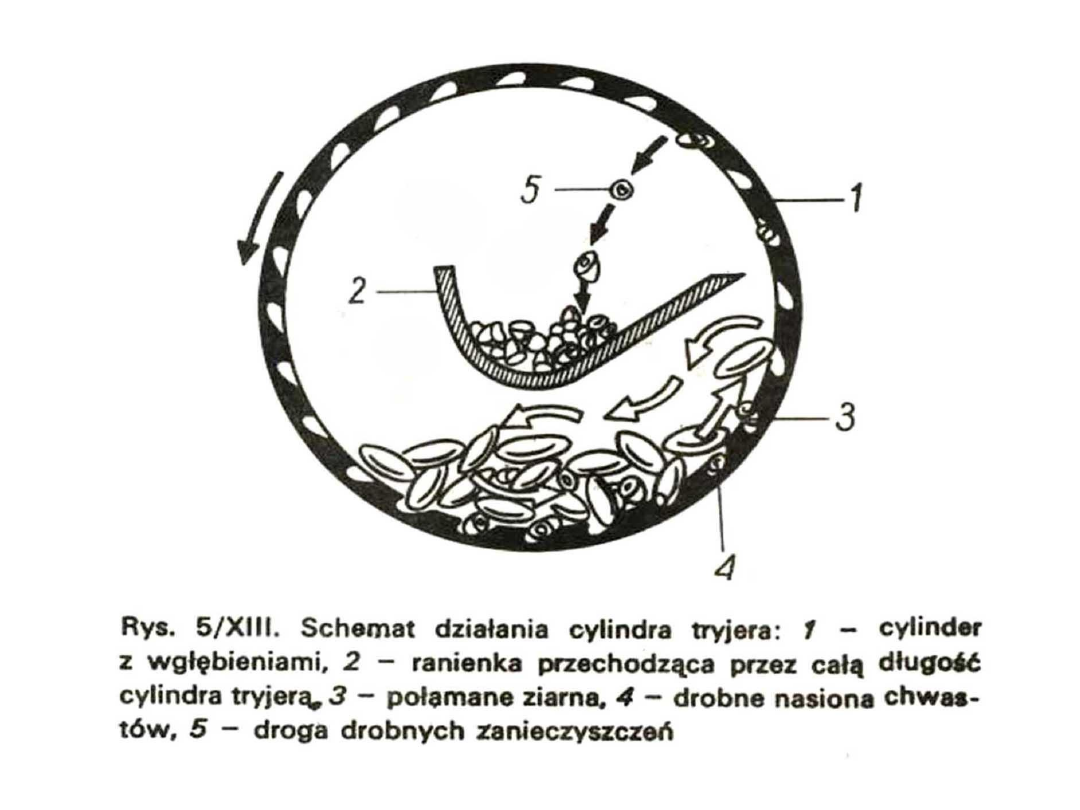

Tryjery.

Tryjery sortują nasiona na zasadzie

różnic długości nasion. Tryjer jest to
obrotowy cylinder ustawiony prawie
poziomo.

Na wewnętrznej powierzchni tryjera

znajdują się wgłębienia.

Kształt tych wgłębień dostosowany jest do

wy-
miarów sortowanych nasion.

W czasie obrotu cylindra nasiona

znajdujące się we wgłębieniach cylindra są
unoszone

background image
background image

Podłużne nasiona, które nie mieszczą

się we wgłębieniach, wypadają z tych
wgłębień, przesypują się wewnątrz
cylindra i stopniowo przesuwają się ku
wylotowi tryjera.

Natomiast nasiona krótsze (np.

połówki
nasion) oraz drobniejsze, okrągłe
nasiona mieszczące się we
wgłębieniach cylindra w czasie obrotu
są unoszone wyżej i na pewnej
wysokości wypadają z wgłębień do
rynienki.

background image

MASZYNY CZYSZCZĄCE

PROSTE

Wialnie.

Wialnia stosowana jest do zgrubnego

oczyszczania omłóconej masy
otrzymanej z młocarni bez czyszczenia
lub z kombajnu.

W wialni wykorzystuje się sortujące

działanie sit i strumienia powietrza

background image
background image

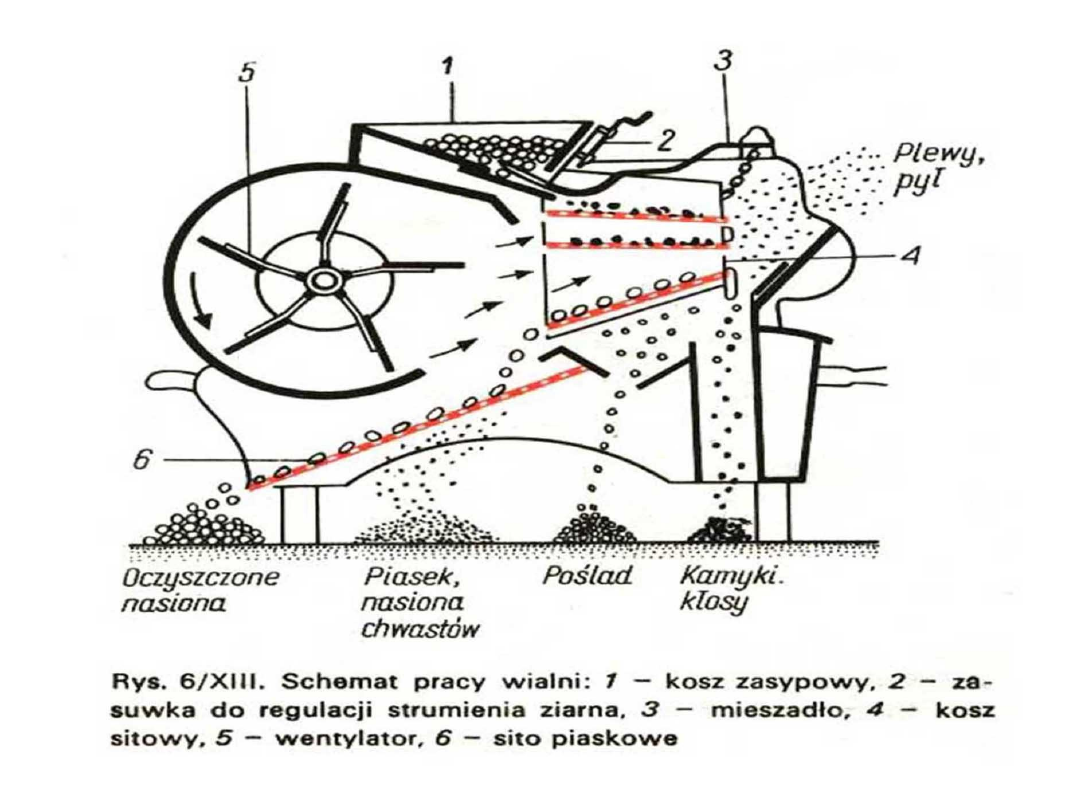

Czyszczona masa zsuwa się z kosza

zasypowego na zespół sit w koszu

sitowym.

Sita przedmuchiwane są strumieniem

powietrza, wytworzonym przez

wentylator.

Lżejsze zanieczyszczenia

wydmuchiwane są strumieniem

powietrza z powierzchni sit poza

wialnię.

Ciężkie, duże i drobne

zanieczyszczenia oddzielane są od

ziarna na wymiennych sitach.

background image

W wialni wibracyjnej

kosz sitowy wykonuje ruch

wibracyjny (drgający).

W wialni wibracyjnej napęd uzyskuje

się od silnika elektrycznego.

Czyszczenie nasion następuje w

kanałach aspiracyjnych oraz na sitach

Wialnie te wyposażone są w cyklony.

background image
background image

Młynki.

Młynek służy do dalszego i bardziej

dokładnego oczyszczania nasion, które
zostały oczyszczone wstępnie na
wialni.

Nasiona, wysypujące się równomierną

warstwą z kosza zasypowego, dostają
się pod działanie strumienia powietrza
wytwarzanego przez wentylator.

background image
background image

Nasiona najcięższe spadają najbliżej

wentylatora pod przegrodę
wewnętrzną, skąd dostają się na
zespół sit.

Nasiona poślednie drobniejsze

opadają dalej od przegrody
zewnętrznej.

Plewy i pył, jako

najlżejsze,wydmuchiwane są na
zewnątrz młynka.

Młynki najczęściej są napędzane

ręcznie.

background image

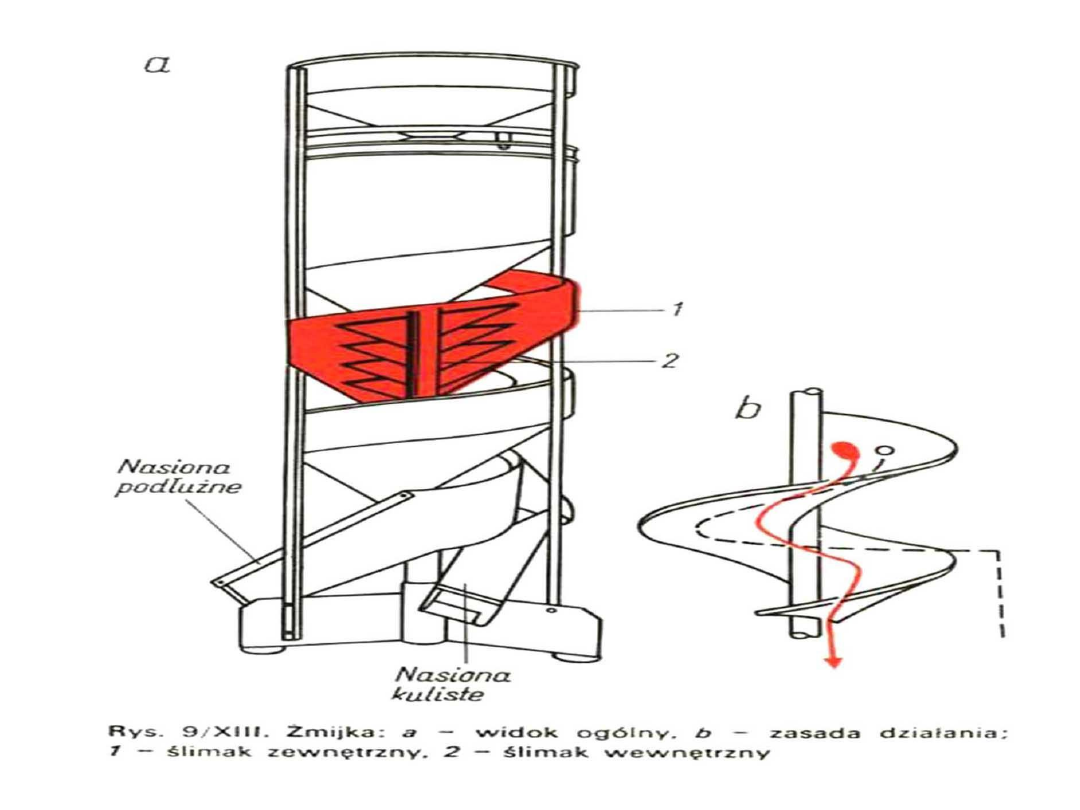

Zmijki.

Żmijka służy do oddzielania nasion

kulistych od nasion podłużnych oraz
sortowania nasion kulistych według
ciężaru.

Częścią roboczą żmijki jest pionowy

wielozwojowy ślimak wewnętrzny
objęty jednozwojowym ślimakiem
zewnętrznym.

background image
background image

Nasiona kuliste i ciężkie staczają się po

zwojach z większą prędkością.

Działa na nie również większa siła

odśrodkowa, która powoduje wpadanie tych
nasion
do zwojów ślimaka zewnętrznego.

Nasiona podłużne przemieszczają się

wolniej po zwojach ślimaka wewnętrznego.

W ten sposób uzyskuje się podział nasion

na kuliste, wypadające ze ślimaka
zewnętrznego i podłużne wypadające ze
ślimaka wewnętrznego.

background image
