49 Zasady projektowania i kształtowania prostych ustrojów konstrukcyjnych fundamenty

background image

Zasady projektowania

i kształtowania prostych

ustrojów konstrukcyjnych-

fundamenty.

Joanna Trojak, gr.9

background image

Fundament - jest najniżej położoną częścią budowli

stykającą się bezpośrednio z podłożem gruntowym i

przenoszącą na nie w sposób bezpieczny wszelkie

obciążenia od budowli.


Kształt i wymiary fundamentu
powinny być

dopasowane do obciążeń przekazywanych na grunt i

od nośności gruntu, na którym budynek będzie

posadowiony.

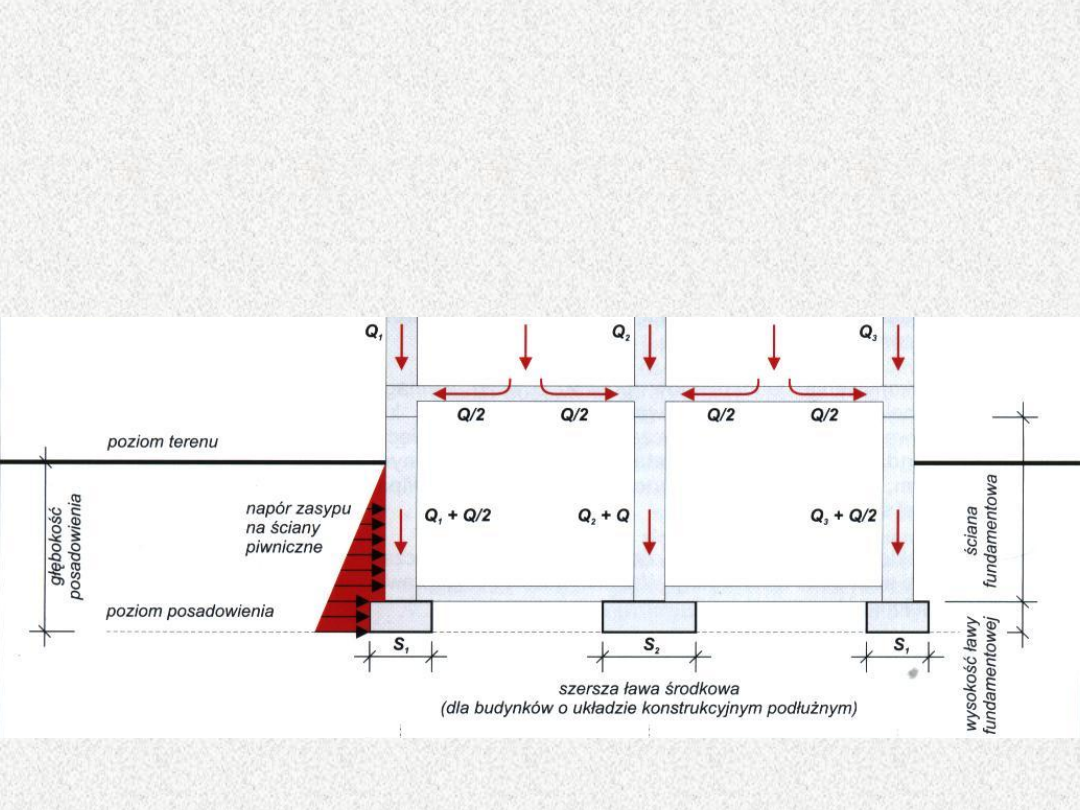

Obciążenia oddziaływujące na
ściany piwniczne i na ławy
fundamentowe

background image

Ze względu na sposób przekazywania
oddziaływań z konstrukcji nośnej
budynku na podłoże gruntowe wyróżniamy:

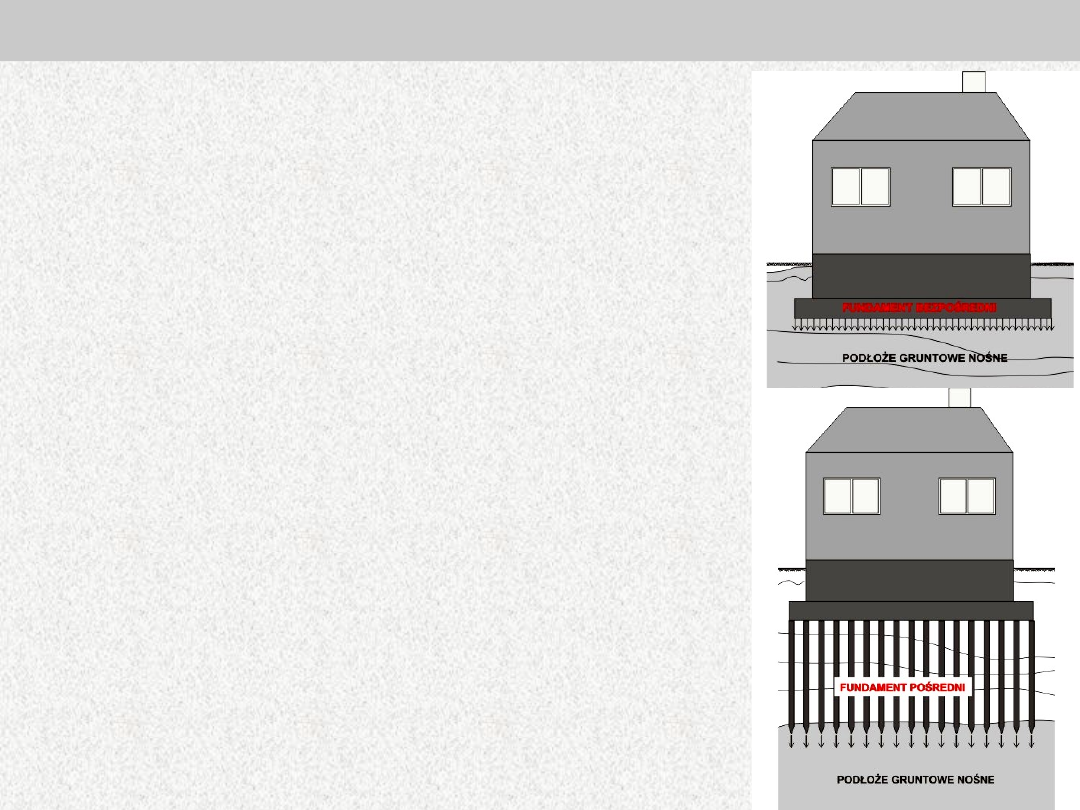

Rodzaje fundamentów

Fundamenty bezpośrednie

Fundamenty pośrednie

1. ławy fundamentowe
2. stopy fundamentowe
3. płyty fundamentowe
5. skrzynie fundamentowe
5. ruszty fundamentowe

1. fundamenty na palach:
stojące, zawieszone, normalne
2. fundamenty na studniach
opuszczanych

background image

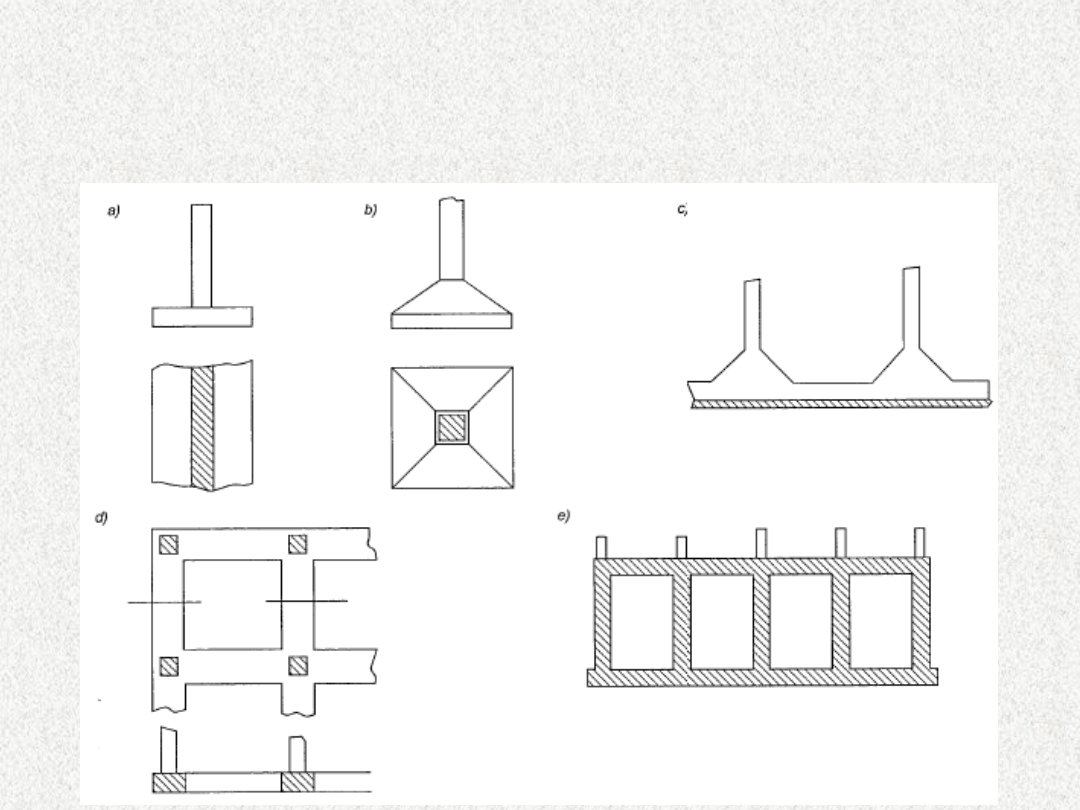

Fundamenty

bezpośrednie

a. ławy fundamentowe

b. stopy fundamentowe

c. płyty fundamentowe

e. skrzynie fundamentowe

d. ruszty fundamentowe

background image

Zasady projektowania

fundamentów

bezpośrednich

Fundamenty projektuje się wg dwóch grup

stanów granicznych:

o

Pierwszy stan graniczny

– ze względu na nośność

(stateczność podłoża)

o

Drugi stan graniczny

– ze względu na przemieszczenia

podłoża gruntowego i budowli

.

W normie PN-81/B-03020 wyróżnia się trzy

rodzaje pierwszego stanu granicznego:

o

Wypieranie podłoża przez pojedynczy fundament lub całą
budowlę,

o

Osuwisko albo zsuw fundamentów lub podłoża wraz z
budowlą

o

Przesunięcie w poziomie posadowienia fundamentu lub w
podłożu

background image

OBLICZENIA STATYCZNE WG PIERWSZEGO

STANU GRANICZNEGO

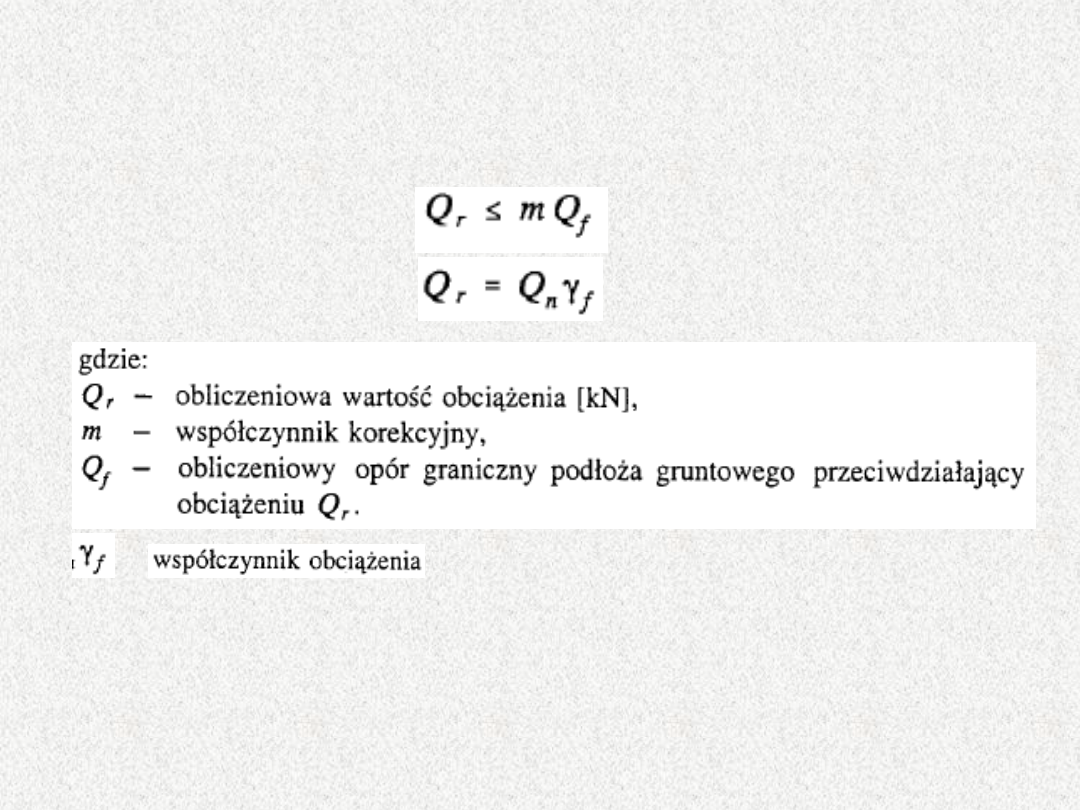

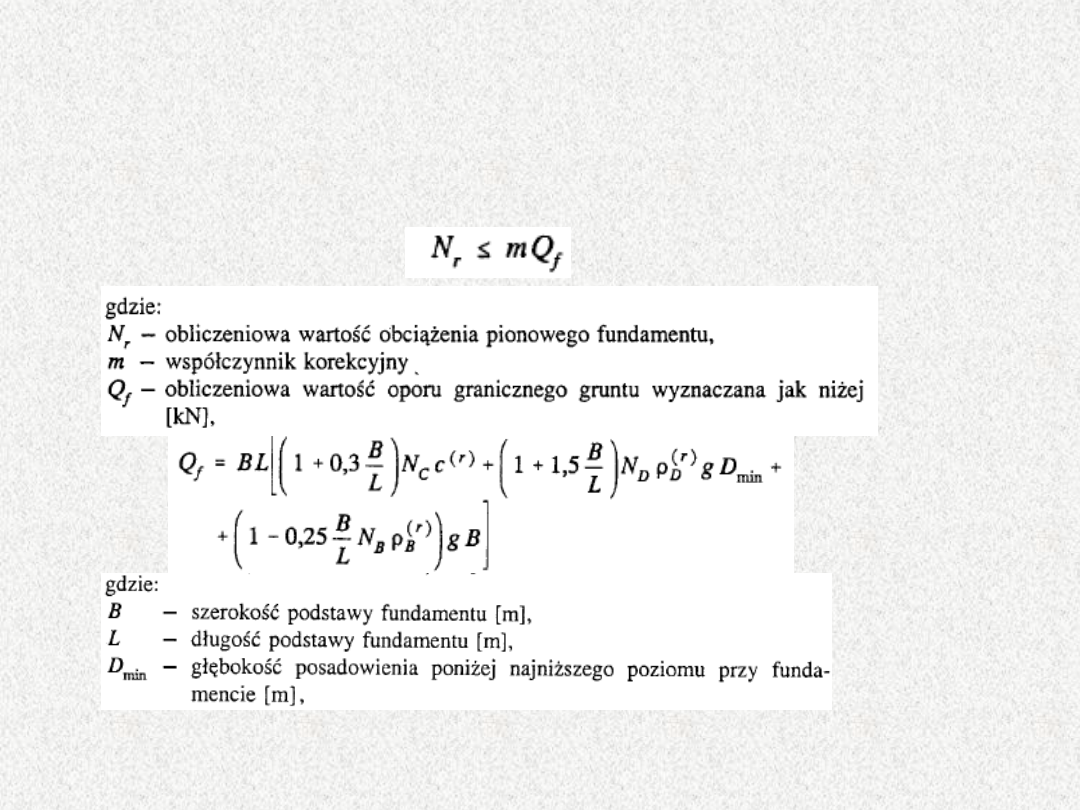

Warunek obliczeniowy pierwszego stanu granicznego ma

postać:

Wartość współczynnika korekcyjnego m przyjmuje się w
zależności od metody obliczania oporu granicznego podłoża Qf

background image

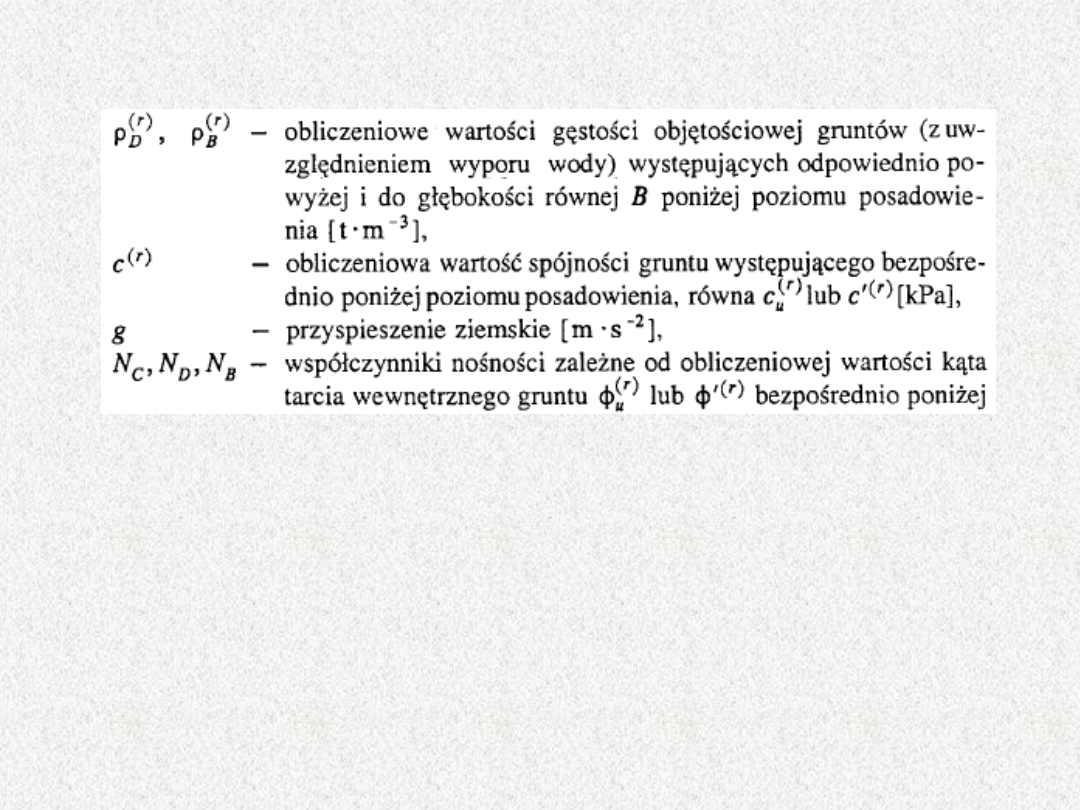

WYPIERANIE PODŁOŻA PRZEZ

POJEDYNCZY FUNDAMENT LUB CAŁĄ

BUDOWLĘ

Gdy fundament jest obciążony tylko

siłą pionową przyłożoną w osi

, a

podłoże pod nim jest jednorodne, warunek pierwszego stanu granicznego
przybiera postać:

background image
background image

OBLICZENIA STATYCZNE WG

DRUGIEGO STANU GRANICZNEGO

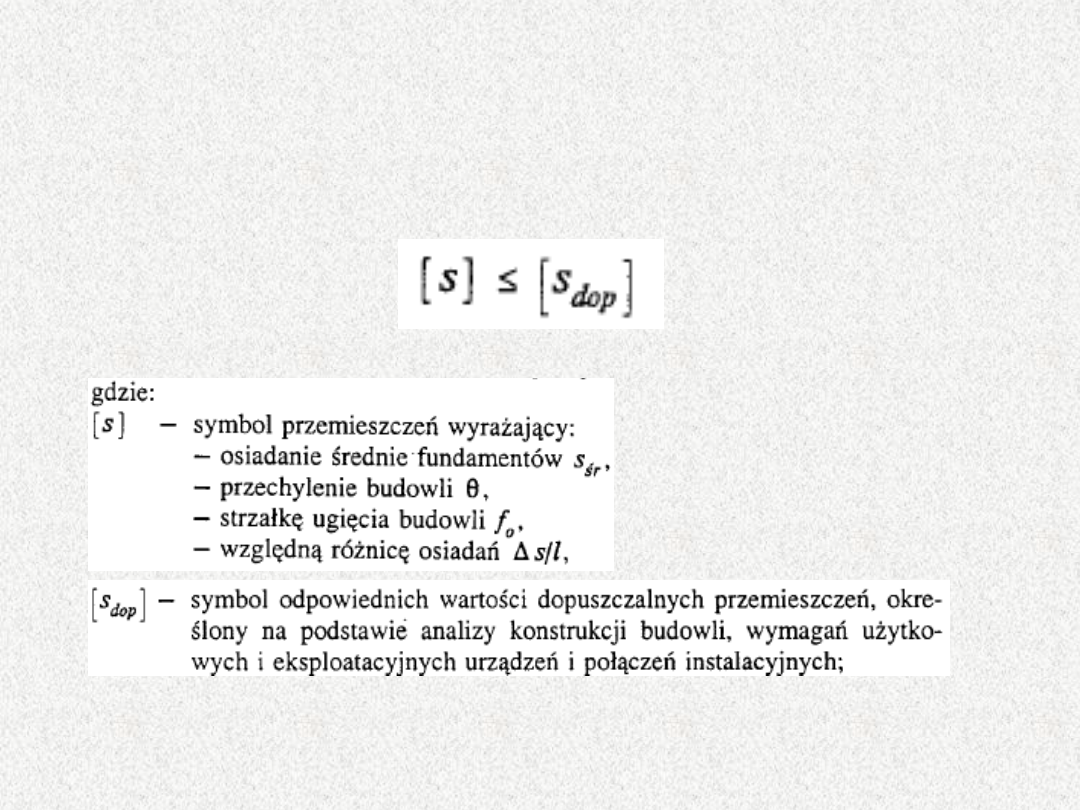

Warunek obliczeniowy drugiego stanu granicznego
ma postać:

background image

1. Ławy fundamentowe

- Stanowią

podstawę ścian lub szeregu słupów

(rozstaw <5m).
- Szerokość ław oblicza się ze względu na bezpieczny
docisk jednostkowy na grunt, a wysokość ław oblicza
się ze względu na ich wytrzymałość na zginanie.

FUNDAMNETY BEZPOŚREDNIE

Zbrojenie

background image

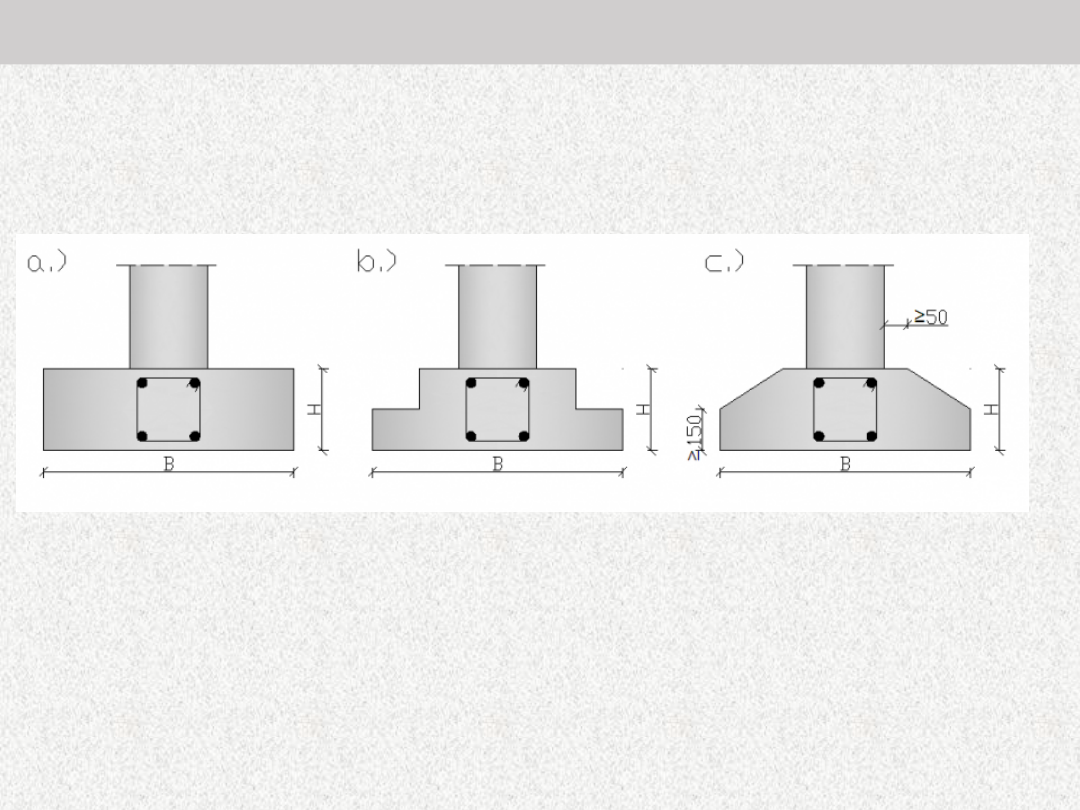

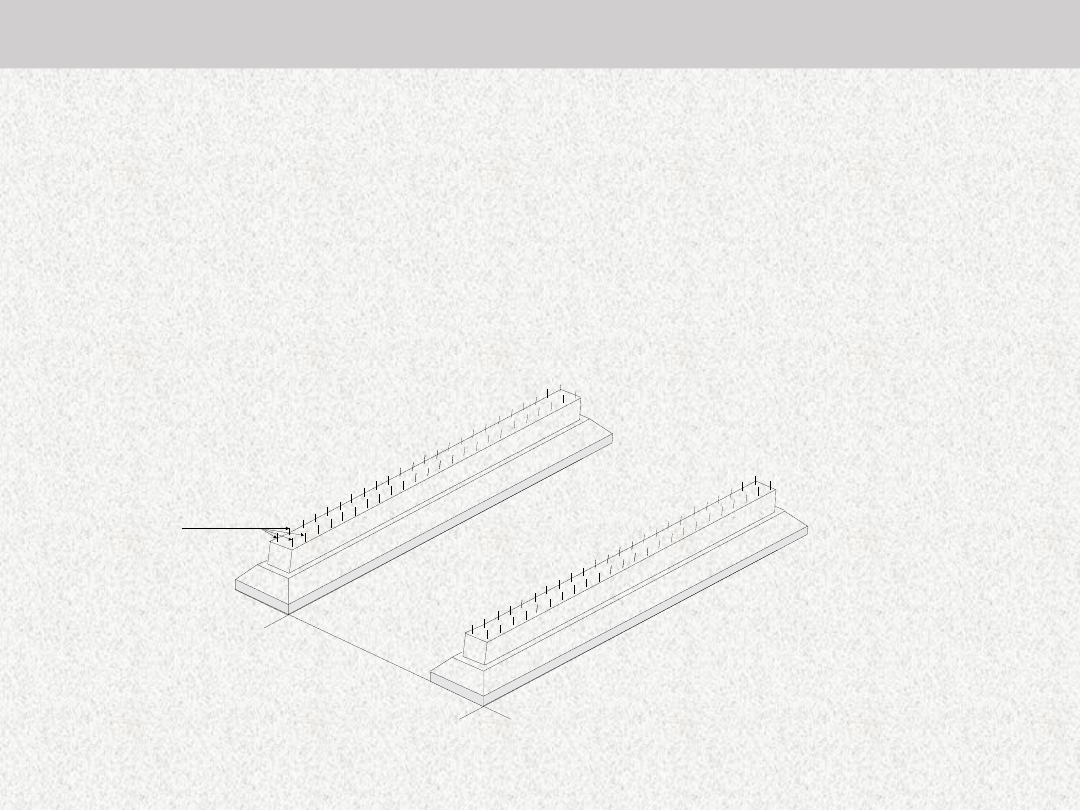

Typowe przekroje ław betonowych

a) ława prostokątna, b) ława schodkowa, c) ława
trapezowa

Ławy betonowe

h – min 40 cm
B – zależy od obciążeń i nośności podłoża
Ławę betonową zbroi się zbrojeniem podłużnym

(4 pręty o śr. 12mm) pręty na długości
połączone są strzemionami o średnicy 6 mm w
rozstawie co 50.

1. Ławy fundamentowe

h/a >1

background image

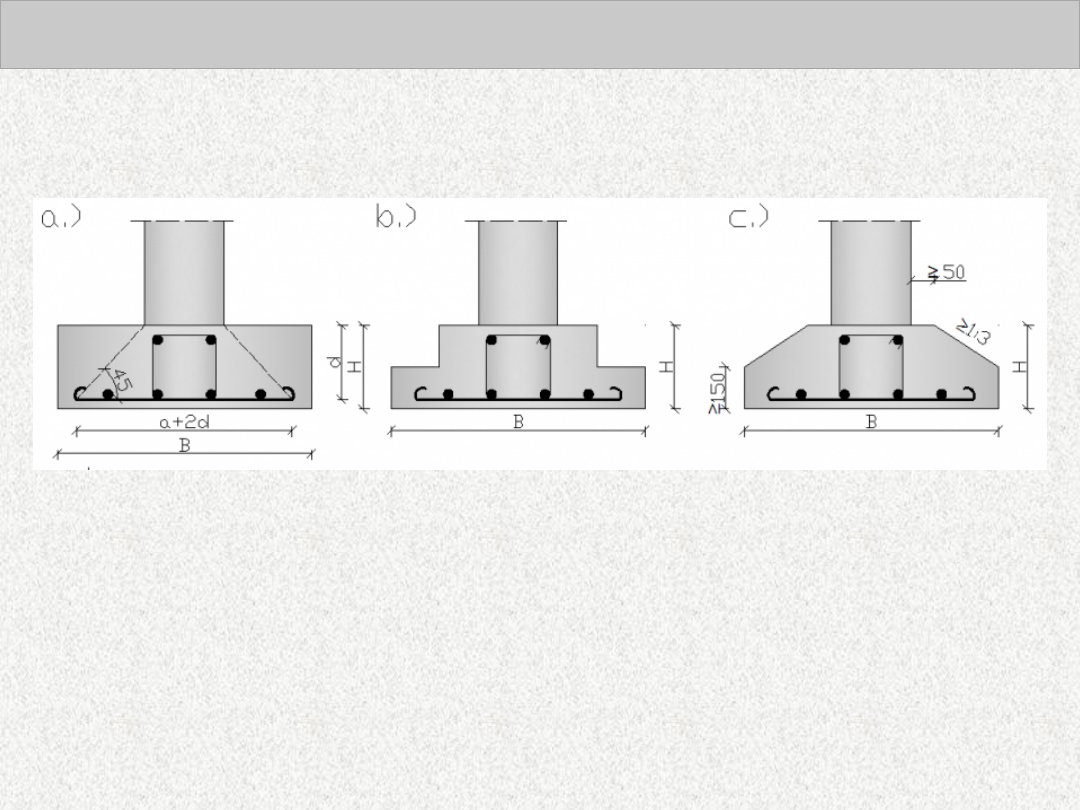

Typowe przekroje ław fundamentowych

żelbetowych

Ławy żelbetowe

1. Ławy fundamentowe

a) ława

prostokątna,

h – min 30 cm, h/a
<1

b) ława

schodkowa,

c) ława
trapezow

a

Ławę żelbetową zbroi się analogicznie do ławy betonowej
(zbrojenie podłużne i strzemiona)
Dodatkowo wprowadza się zbrojenie poprzeczne, z uwagi
na siły przekrojowe powstające w odsadzkach.

background image

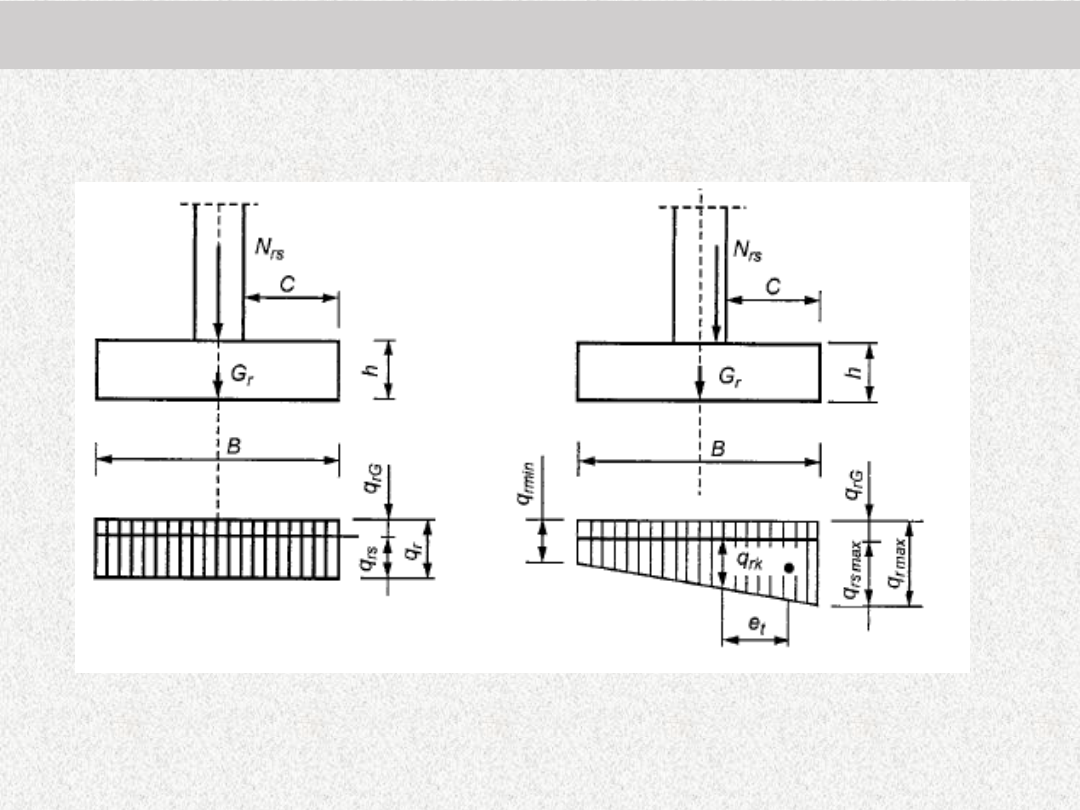

Schematy obliczeniowe ław fundamentowych:

a) obciążonych osiowo b) obciążonych mimośrodowo

1. Ławy fundamentowe

background image

- Stopy fundamentowe stosuje się pod słupy w
budynkach szkieletowych.
- Stosowane materiały: beton, żelbet, (cegła, kamień)

2. Stopy fundamentowe

background image

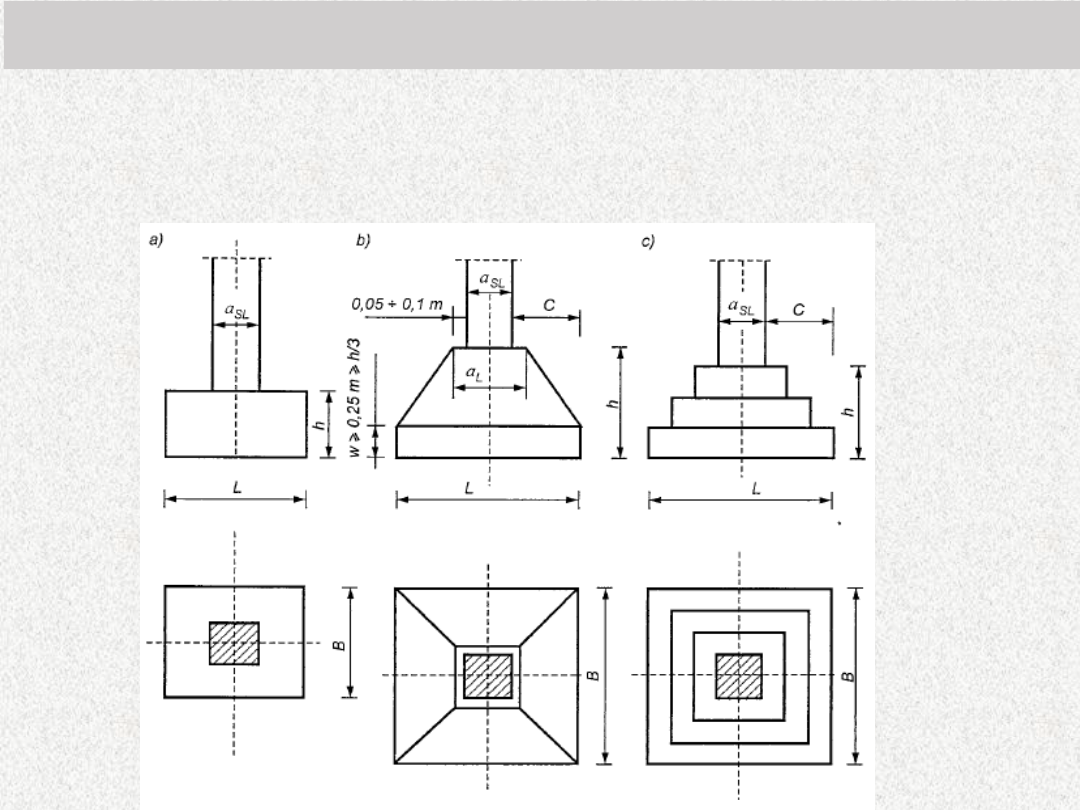

2. Stopy fundamentowe

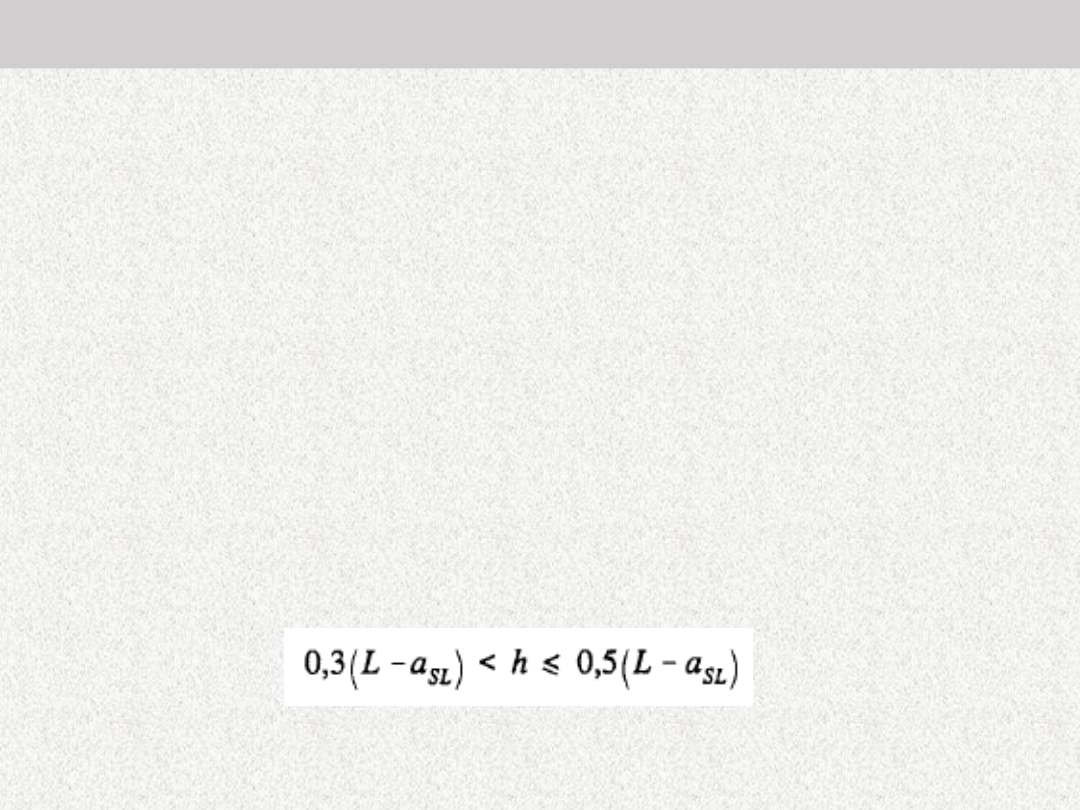

Wysokość żelbetowych stóp fundamentowych
określa się z warunków:

wytrzymałości przy sprawdzaniu na przebicie

wymaganej długości zakotwienia prętów słupa

ekonomicznego zużycia stali i betonu

Ze względu na ekonomiczne zużycie stali i betonu
wysokość stóp żelbetowych można przyjmować z
warunku:

background image

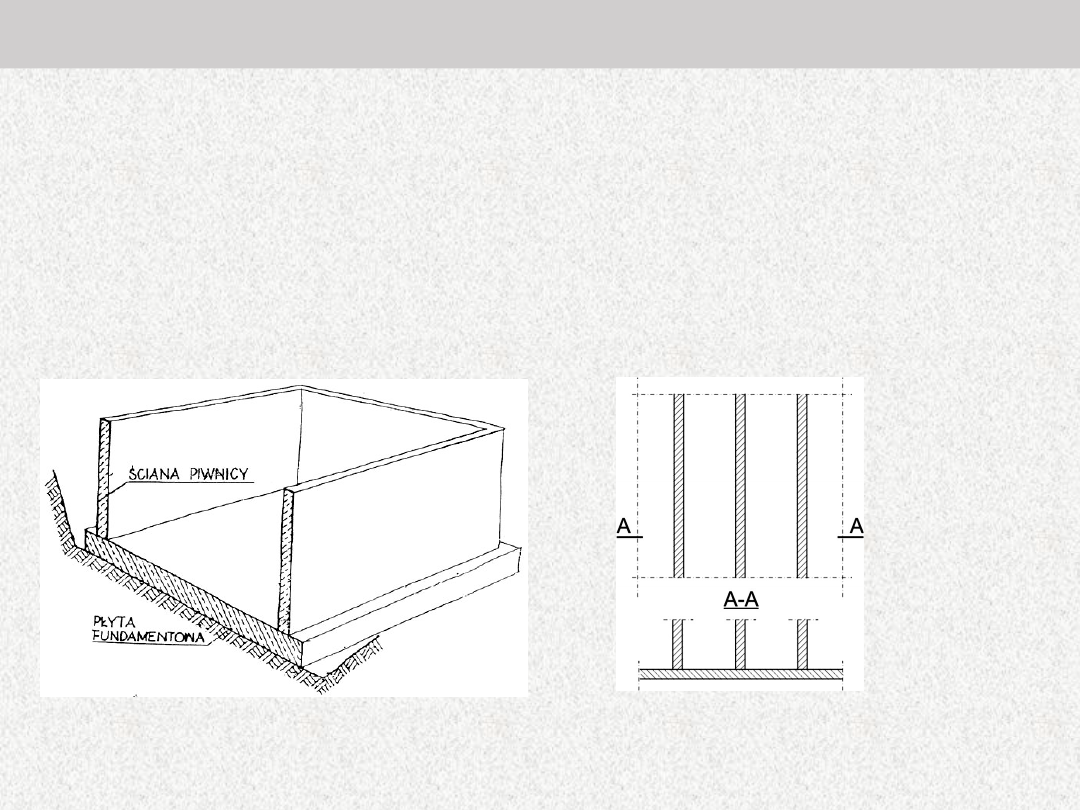

Fundament w postaci pełnej płyty stosuje się w

następujących przypadkach, gdy:

3. Płyty fundamentowe

 podziemia budynku znajdują się poniżej zwierciadła wody

gruntowej i wymagają zabezpieczenia przed zalewaniem.

 na gruntach słabonośnych, niejednorodnych

Płyta o stałej grubości obciążona
ścianami

background image

3. Płyty fundamentowe

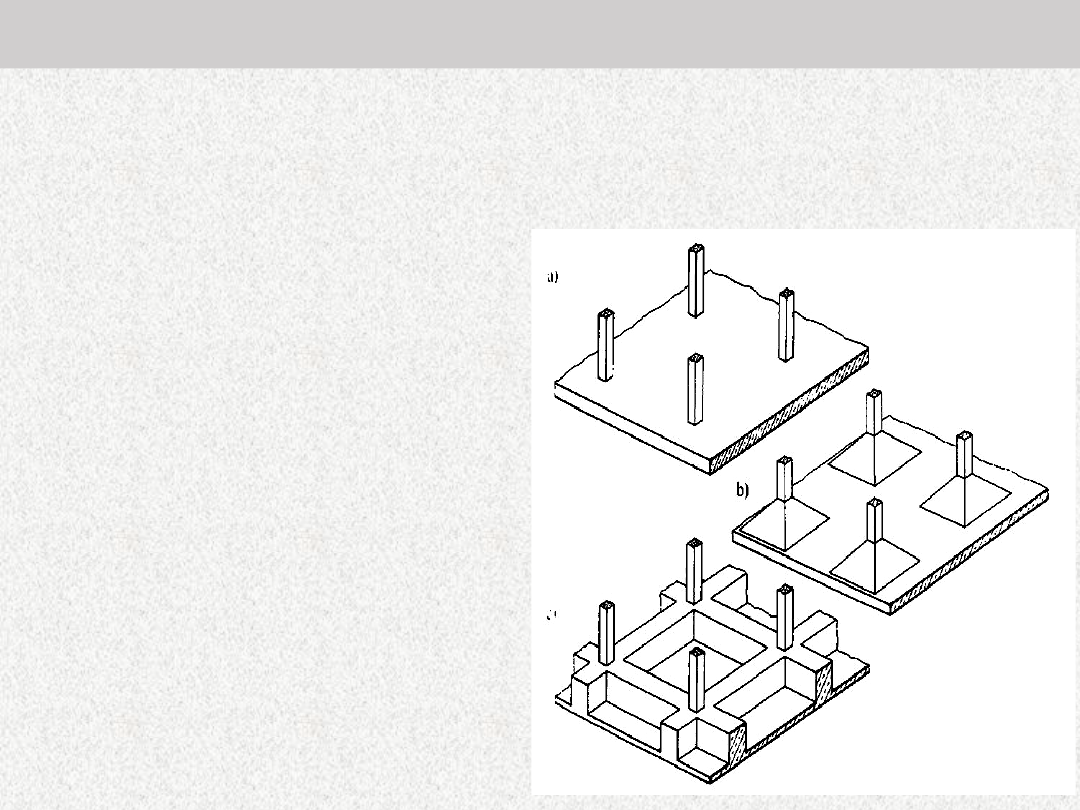

Płyta fundamentowa o

stałej grubości obciążona

słupami:

a) w sposób

bezpośredni

b) za

pośrednictwe

m głowic

c) za

pośrednictwem belek

(rusztu)

Płytę fundamentową
oblicza się jako:

• Płytę opartą na

ścianach budynku i
obciążoną od dołu
reakcją podłoża,
zmniejszoną o masę

własną płyty

• Odwrócony strop

grzybkowy

• Płytę na sprężystym
podłożu

background image

Konstrukcja żelbetowa skrzyni stanowi przestrzenną
sztywną podstawę budynku.
Stosowane są:

4. Skrzynie fundamentowe

a/ W przypadku dużej powierzchni
rzutu budynku i zróżnicowanych
warunkach posadowienia.

b/ Przy budynkach
wysokich są stosowane
skrzynie
wielokondygnacyjne.

c/ Przy możliwości wystąpienia
deformacji podłoża
gruntowego w trakcie
eksploatacji. Deformacji
wywołanej oddziaływaniem
eksploatacji górniczej
(„szkody
górnicze”).

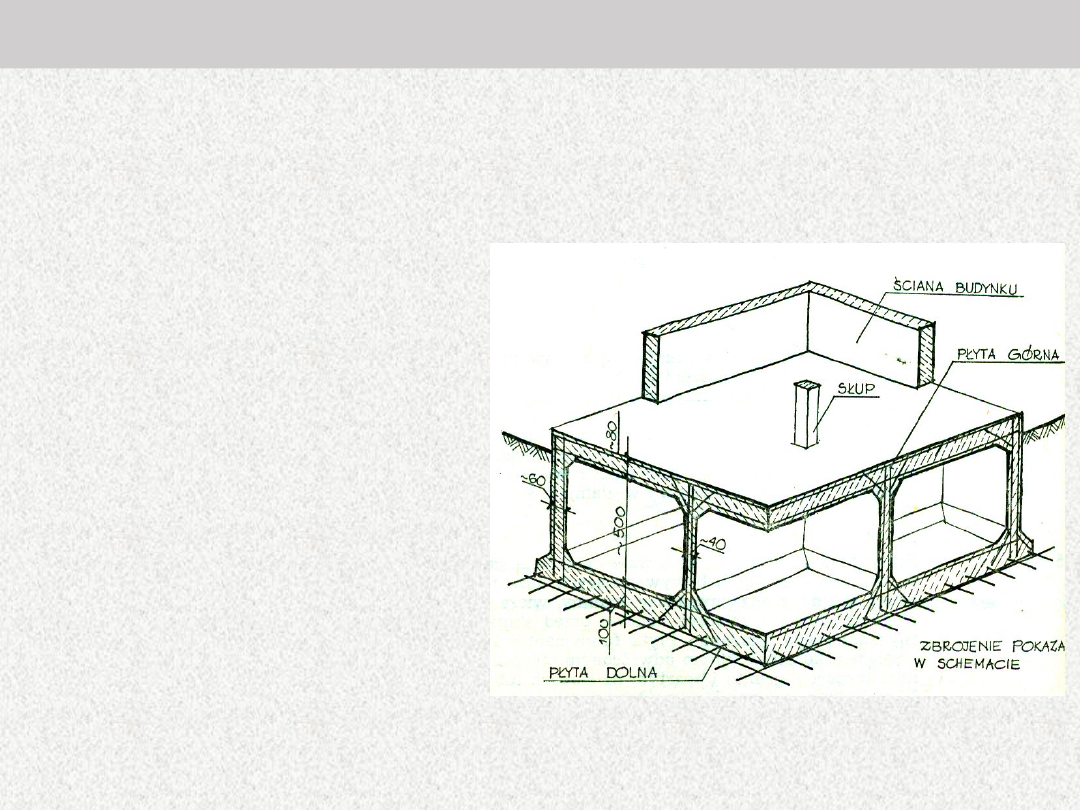

Skrzynie fundamentowe ze
skosami

background image

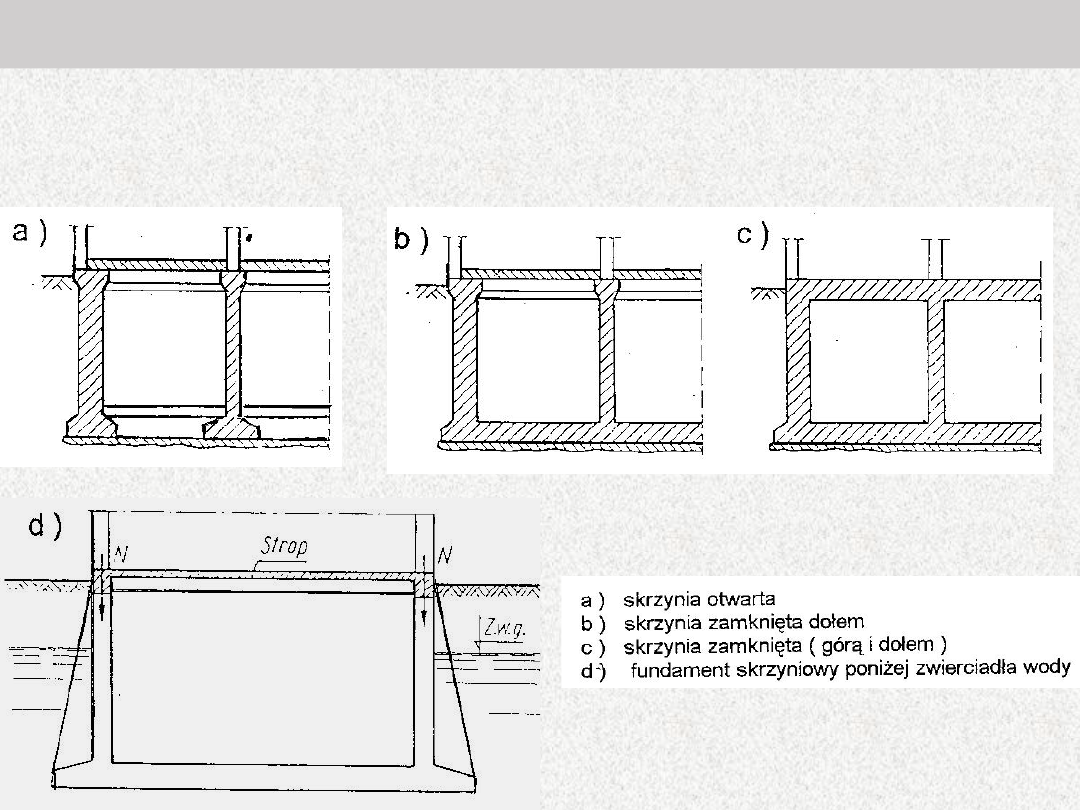

Konstrukcja skrzyń fundamentowych

, zależnie od

potrzeb i warunków wodno-gruntowych, może
być :

4. Skrzynie fundamentowe

a) z płytą denną,

układem ścian i

stropem

wolnopodpartym

na dole ruszt – u góry wieniec

płyta
fundamentowa

na dole płyta
fundamentowa – u góry
płyta stropowa

background image

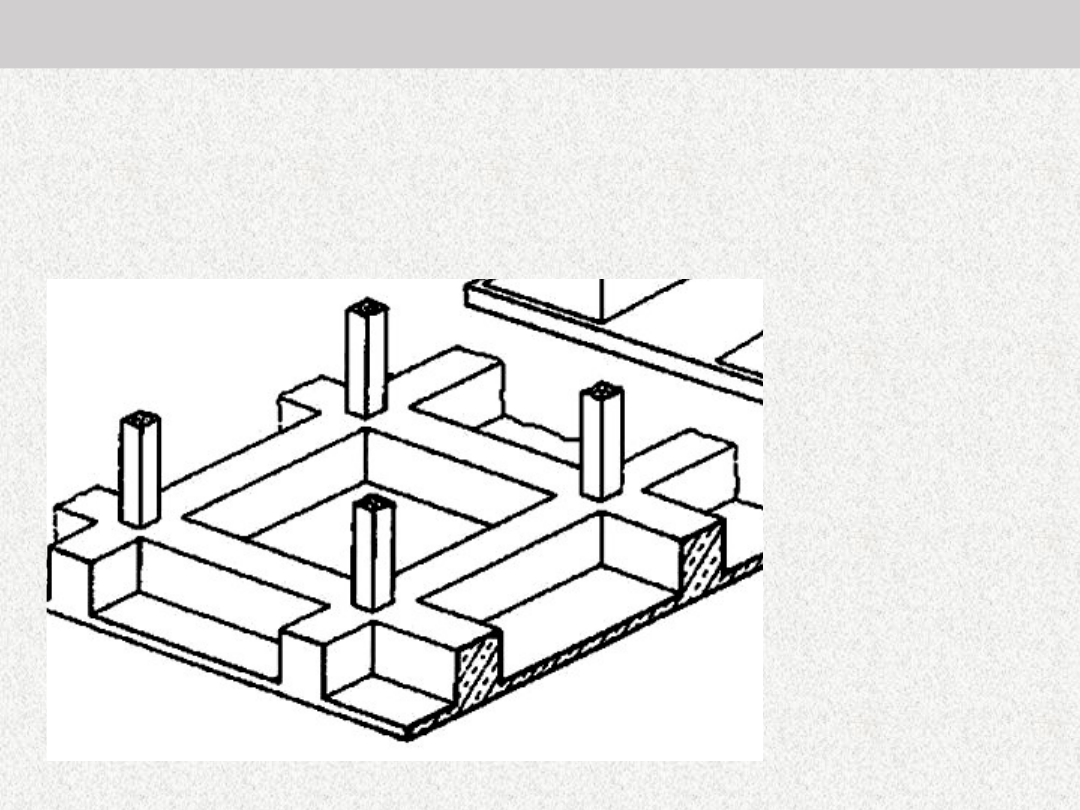

5. Ruszty fundamentowe

H= 1/5-1/7 l

- Dwa układy ław wzajemnie prostopadłe stanowią ruszt

stosowany jako fundament konstrukcji szkieletowej.

- Stosuje się gdy:

- grunt w podłożu jest słaby i niejednorodny;

- ławy wypadają zbyt szerokie;

background image

Ruszty fundamentowe na terenach

wpływów eksploatacji górniczej

5. Ruszty fundamentowe

background image

Fundamenty

pośrednie

background image

Kryteria wyboru posadowienia w zależności

od poziomu zalegania warstwy nośnej

gruntu

c. grunt nośny poniżej 2 m od poziomu
posadowienia bezpośredniego

posadowienie

pośrednie

Rodzaje fundamentów pośrednich

a. obniżenie poziomu posadowienia (max
1m)
b. wymiana gruntu (do 2 m)

background image

1. Pale

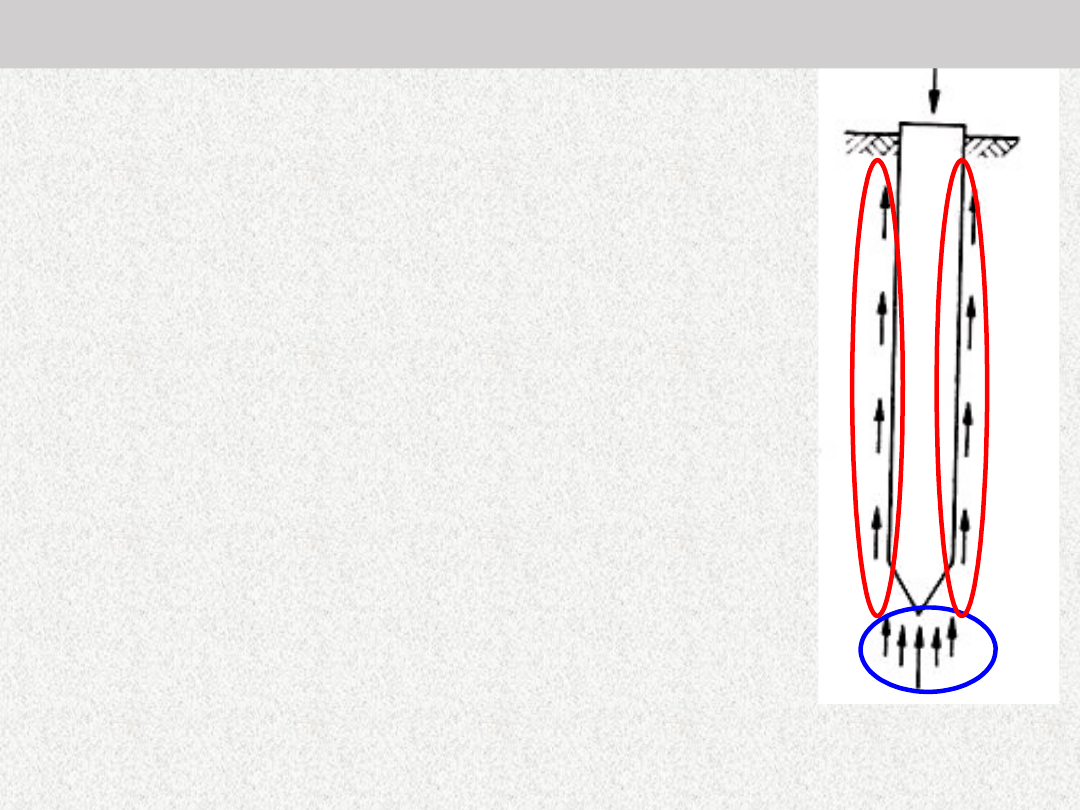

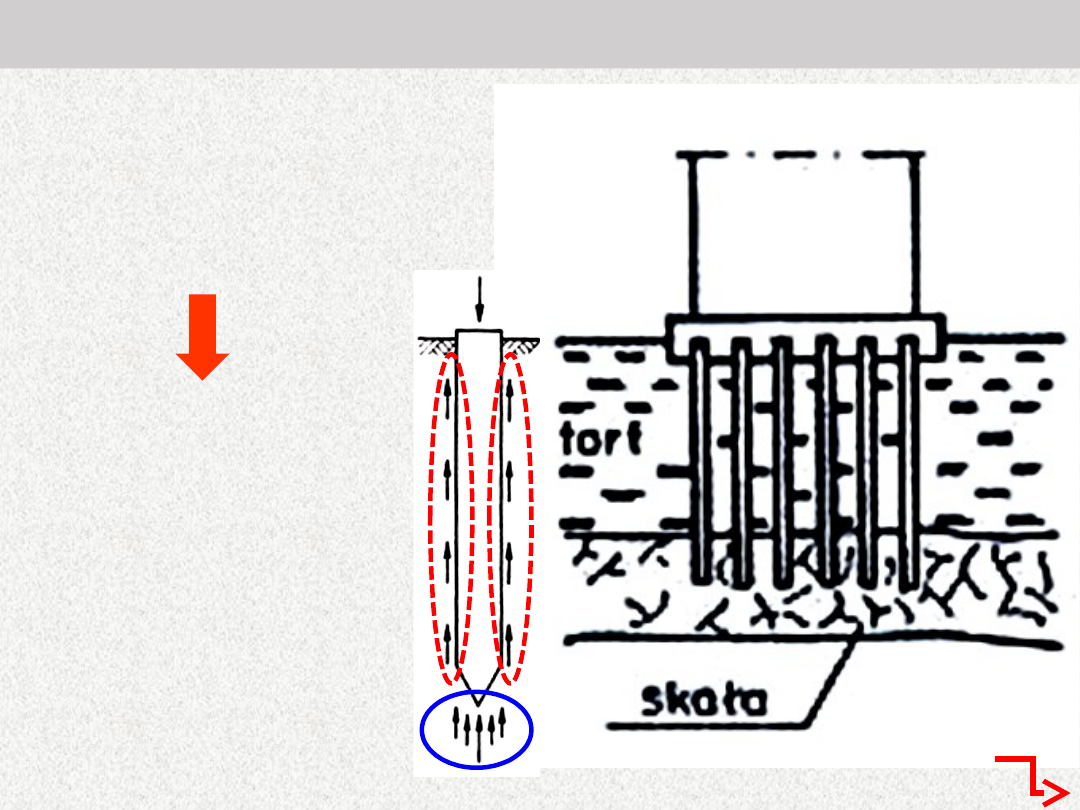

Siły

działające

na pal

Jeżeli podłoże gruntowe
bezpo-średnio pod
fundamentem jest zbyt
słabe, aby utrzymać nacisk
budowli, wprowadza się
pale, które przenoszą
obciążenia w głąb gruntu
przez:

1. Fundamenty na palach

siły odporu w podstawie

siły oporu (tarcia) na pobocznicy

background image

przewyższa

opór na
pobocznicy

to

w tym

przypadku pal
nazywamy

„stojącym".

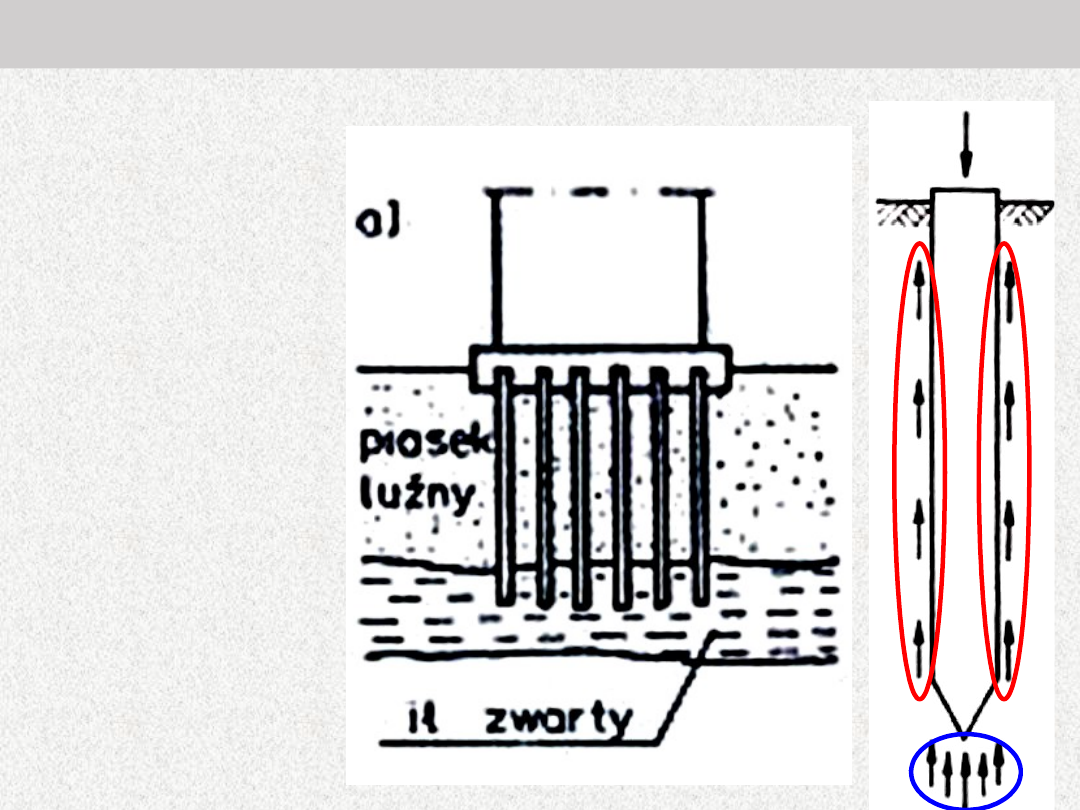

1. Fundamenty na palach

Pal przechodzi przez
grunty słabe
i sięga do gruntu o
dużej wytrzymałości.

Pale stojące

Jeśli odpór
w podstawie

background image

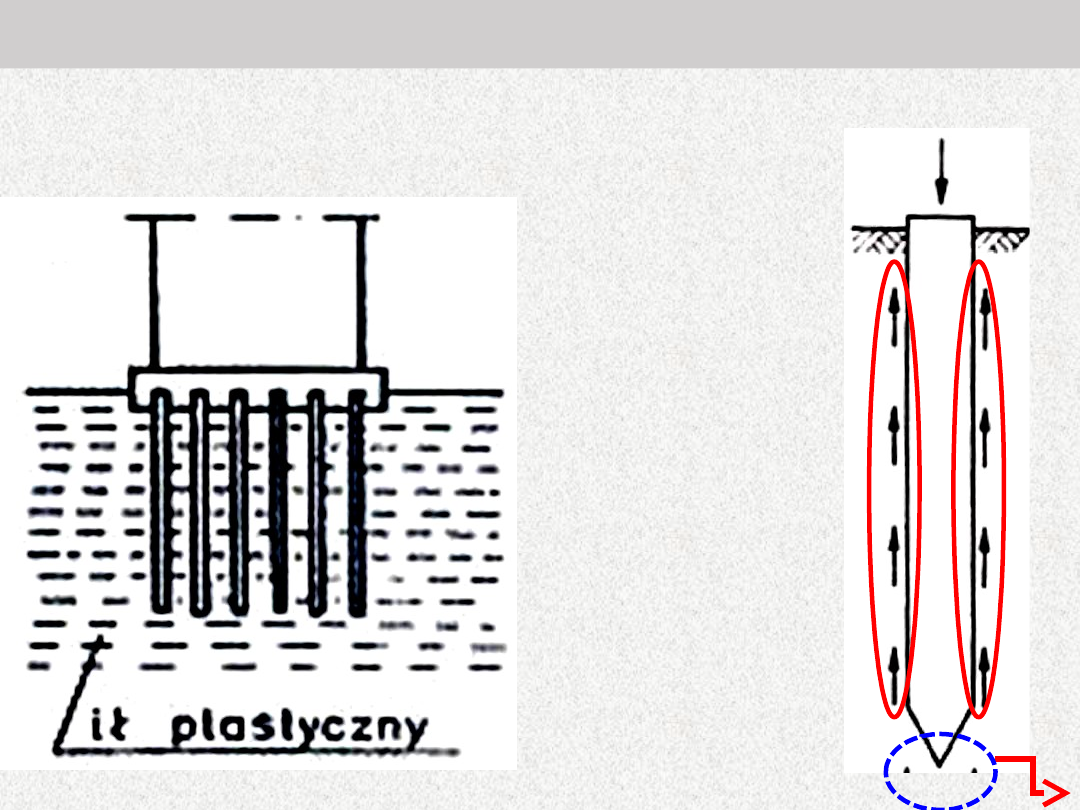

Pale zawieszone

Gdy pal nie dochodzi do gruntu nośnego,

1. Fundamenty na palach

odpór jest
niewielki

i obciążenie
przejmuje

opór na
pobocznicy

wówczas
nazywany jest

„zawieszony
m".

background image

Pale normalne

Przypadek
pośredni
pracy
statycznej
pomiędzy
palem
stojącym
i
zawieszony
m jest
najczęstszy
i wówczas
taki pal
nazywamy

„normalnym

1. Fundamenty na palach

background image

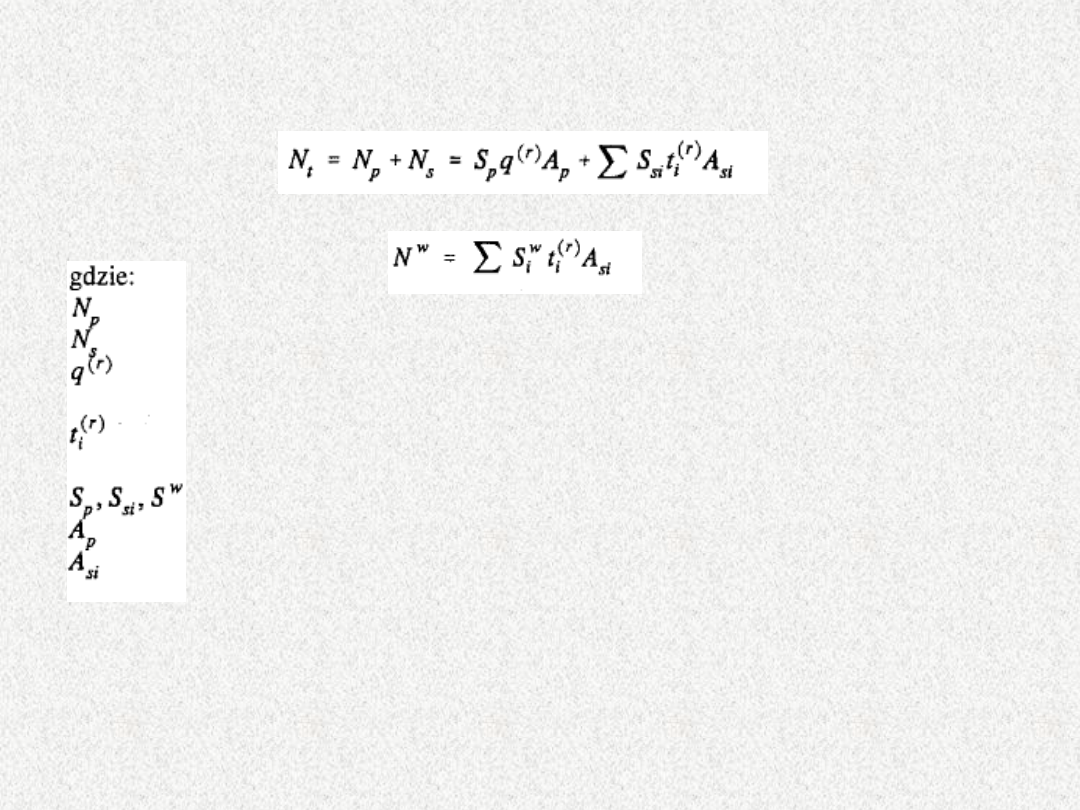

OBLICZENIOWA NOŚNOŚĆ PALA

Pal wciskany:

Pal wyciągany:

- Opór podstawy pala

- Opór pobocznicy pala wciskanego

- Jednostkowa, obliczeniowa wytrzymałość gruntu pod

podstawą pala, w obrębie warstwy i,

- Jednostkowa, obliczeniowa wytrzymałość gruntu wzdłuż

pobocznicy pala, w obrębie warstwy i,

-Współczynniki technologiczne,

- Pole przekroju poprzecznego podstawy pala, [m2],

- Pole pobocznicy pala zagłębionego w gruncie w obrębie

warstwy i , [m2].

Wartość wyznacza się na podstawie wytrzymałości granicznej q,
przyjmowanej w zależności od rodzaju i stanu gruntu (LD lub LL):

background image

LITERATURA

• Notatki z przedmiotu fundamentowanie
• Notatki z przedmiotu budownictwo ogólne

•Normy:

• B-03020_PN_81_Posadowienie Bezpośrednie Fundamentów

• O. Puła - Projektowanie fundamentów bezpośrednich według Eurokodu 7
• PROJEKTOWANIE FUNDAMENTÓW - Cios, Garwacka

background image

Dziękuję za uwagę
