KOMUTEROWE WSPOMAGANIE

ZARZĄDZANIA ODNAWIALNYMI

ŹRÓDŁAMI ENERGII

Laboratorium

background image

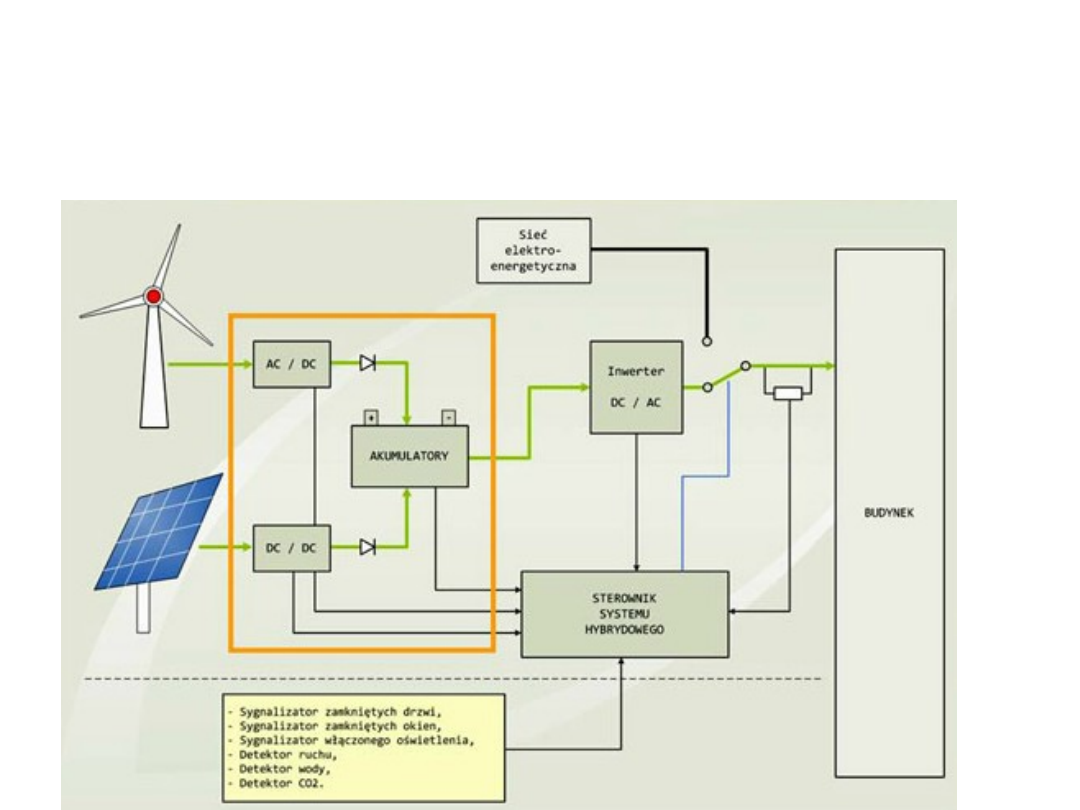

Projekt Systemu Zrównoważonego

Bilansowania Energii Elektrycznej –

dane

wejściowe

Korzystając z arkusza kalkulacyjnego opracować

System

Zrównoważonego Bilansowania Energii

dla prosumenta

(gospodarstwo domowe)

background image

Projekt Systemu Zrównoważonego

Bilansowania Energii Elektrycznej –

dane

wejściowe

Prosumenckie źródła energii:
a) Mikrowiatrak Chestermatic 3kW

Lp.

V [m/s]

P [kW]

1.

0

0

2.

1

0

3.

2

0

4.

3

0,05

5.

4

0,2

6.

5

0,25

7.

6

0,45

8.

7

0,75

9.

8

1

10.

9

1,3

11.

10

1,6

12.

11

2

13.

12

2,5

14..

12,7

3

15.

13

3,25

background image

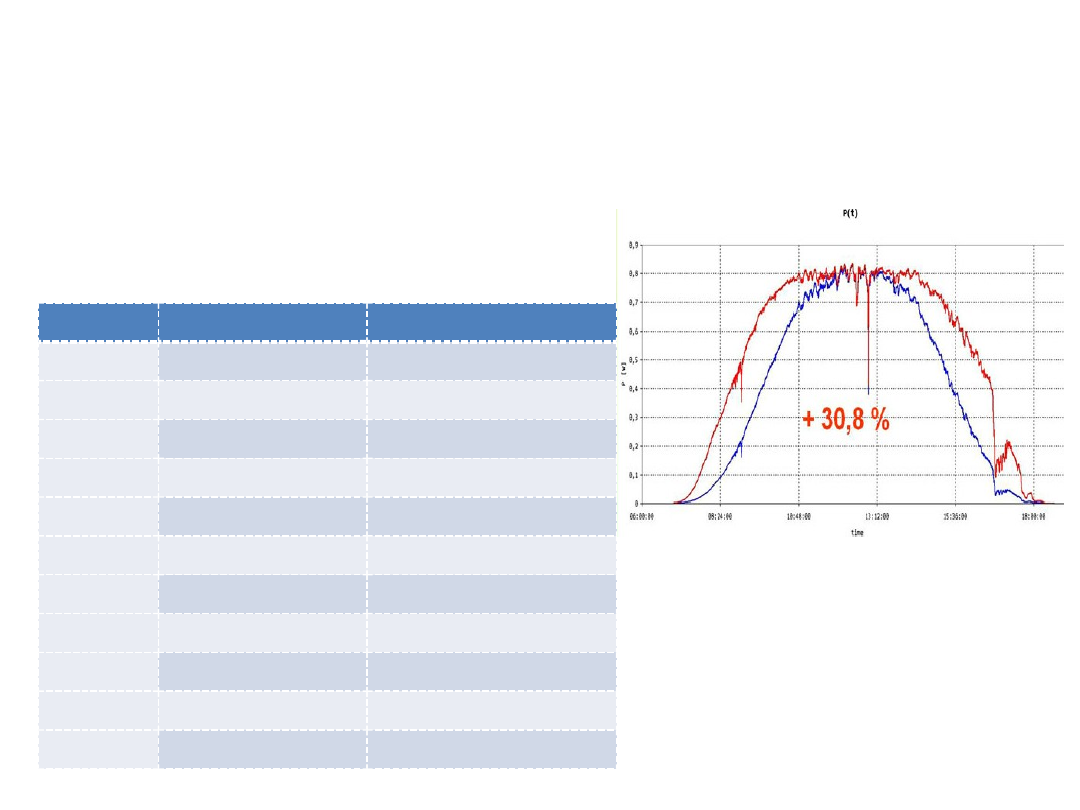

b) Platforma ogniw PV
Producent: PVE Sweden – 140 Wp, 35, 18V, 3,98 A
Platforma:1960 Wp, ilośc 14 szt. + 1

Lp.

Td [h}

P [kW]

1.

19.00 – 6.00

0

2.

6.00-6.30

0,1

3.

7.00-8.00

0,2

4.

8.00-10.00

0,5

5.

10.00-11.00

0,7

6.

11.00-15.00

0,8

7.

15.00-16.00

0,7

8.

16.00-17.00

0,5

9.

17.00-18.00

0,2

10.

18.00-19.00

0,1

1.

19.00 – 6.00

0

Projekt Systemu Zrównoważonego

Bilansowania Energii Elektrycznej –

dane

wejściowe

background image

Projekt Systemu Zrównoważonego

Bilansowania Energii Elektrycznej –

dane

wejściowe

Pomiary zapotrzebowania mocy elektrycznej u odbiorcy (prosumenta) – w
ujęciu kalendarzowym

Lp.

Td [h}

P [kW]

1.

23.00 – 6.00

1,0 kW

2.

6.00-7.00

1,5 kW

3.

7.00-8.00

2.5 kW

4.

8.00-9.00

2,0 kW

5.

9.00-13.00

1,5kW

6.

13.00-15.00

2,5 kW

7.

15.00-17.00

3,0 kW

8.

17.00-19.00

3,5 kW

9.

19.00-22.00

4,0 kW

10.

22.00-23.00

2,5 kW

1.

23.00 – 6.00

1,0 kW

background image

Projekt Systemu Zrównoważonego

Bilansowania Energii Elektrycznej –

Polecenia

Polecenie 1

a) W arkuszu [arkusz1=P=1] kalkulacyjnym wprowadzić dane

zestawione dla mikrowiatraka P=f(v)

b) W arkuszu [arkusz1=P1] kalkulacyjnym wygenerować ch-kę P=f(v)

[

wykres liniowo –punktowy -asymptota]

Polecenie 2

a) Dodając dodatkową kolumnę do zestawienia w arkuszu [arkusz1=P1]
dla, zestawionych poniżej godzin (w ujęciu kalendarzowym) wyznaczyć
moc dyspozycyjną (

Funkcja JEŻELI..),

korzystając z P=f(v)

[arkusz2=P2]

V [m/s]

Td [h]

11

0.00-3.00

12

3.00-6.00

20

6.00-13.00

6

13.00-17.00

13

17.00-18.00

15

18.00-19.00

6

19.00-21.00

7

21.00-22.00

9

22.00-23.00

7

23.00-0.00

background image

Projekt Systemu Zrównoważonego

Bilansowania Energii Elektrycznej –

Polecenia

Polecenie 2

b) W arkuszu [arkusz2=P2] kalkulacyjnym narysować dyspozycyjną ch-kę
kalendarzową P=f(Td) dla mikrowiatraka [

wykres słupkowy]

c)

W arkuszu [arkusz2=P=2] kalkulacyjnym wprowadzić dane zestawione

dla PV P=f(Td)
oraz narysować dyspozycyjną ch-kę kalendarzową P=f(Td) dla PV [

wykres

słupkowy]

Polecenie 3

W arkuszu [arkusz3=P3] kalkulacyjnym zagregować (suma mocy
dyspozycyjnych dla mikrowiatraka i PV) i wprowadzić dane zestawione dla
mikrowitrak+PV , w poszczególnych godzinach doby P=f(Td) oraz
narysować dyspozycyjną ch-kę kalendarzową P=f(Td) dla mikrowitrak+PV
[

wykres słupkowy]

Polecenie 4

W arkuszu [arkusz4=P4] kalkulacyjnym dla zagregowanych mocy
mikrowitrak+PV wyznaczyć i zestawić przyrost dobowej energii
dyspozycyjnej z hybrydy -

Ed

oraz narysować dyspozycyjną całkową ch-kę

kalendarzową Ed=f(Td) dla mikrowiatraka + PV [

wykres punktowy ciągły]

background image

Projekt Systemu Zrównoważonego

Bilansowania Energii Elektrycznej –

Polecenia

Polecenie 5

a) W arkuszu [arkusz5=P5] kalkulacyjnym wprowadzić dane obciążeń
dobowo-godzinowych dla prosumenta (gospodarstwo domowe)
oraz narysować ch-kę kalendarzową obciążeń Pz=f(Td) dla prosumenta
[

wykres słupkowy]

b)

W arkuszu [arkusz5=P5] kalkulacyjnym wyznaczyć i zestawić przyrost

zapotrzebowania na energię

Edz

oraz narysować całkową ch-kę

kalendarzową obciążeń Ed=f(Td) dla prosumenta [

wykres punktowy

ciągły]
Polecenie 6

Wyznaczyć różnice w poszczególnych godzinach doby pomiędzy: Ed
(Energia dyspozycyjna z hybrydy) a Edz (Zapotrzebowanie na energię dla
prosumenta). Zestawienie wprowadzić w arkuszu kalkulacyjnym
[arkusz6=P6]

Polecenie 7

a) W których godzinach doby jest nadwyżka mocy pochodzącej z hybrydy,
zestawić wielkości w arkuszu kalkulacyjnym [arkusz7=P7]?
b) W których godzinach doby jest niedobór mocy pochodzącej z hybrydy,
zestawić wielkości w arkuszu kalkulacyjnym [arkusz7=P7]?

background image

Projekt Systemu Zrównoważonego

Bilansowania Energii Elektrycznej –

Polecenia

Polecenie 8

Zastosować import danych, polegający na wprowadzenie danych w
arkuszach P1, P2, P5 aby automatycznie system przeliczył i uzupełnił
arkusze P6 i P7

Podjąć próbę realizacji Polecenia 8
