S Z C Z E C I N   2 0 1 3

PRZYKŁADY INSTALACJI

CENTRALNEGO

OGRZEWANIA

background image

CHARAKTERYSTYKA BUDYNKU

Zapotrzebowanie na ciepło dla budynku 7kW

-

Ogrzewanie wodne pompowe, dwururowe;

-

Parametry pracy: 50/70

o

C;

Przygotowanie ciepłej wody użytkowej (c.w.u):
Ciepła woda przygotowywana jest za pośrednictwem
pojemnościowego wymiennika ciepła o pojemności
100 dm

3

 i mocy cieplnej wymiennika 25kW.

Instalacja została zaprojektowana z priorytetem
ciepłej wody.

background image

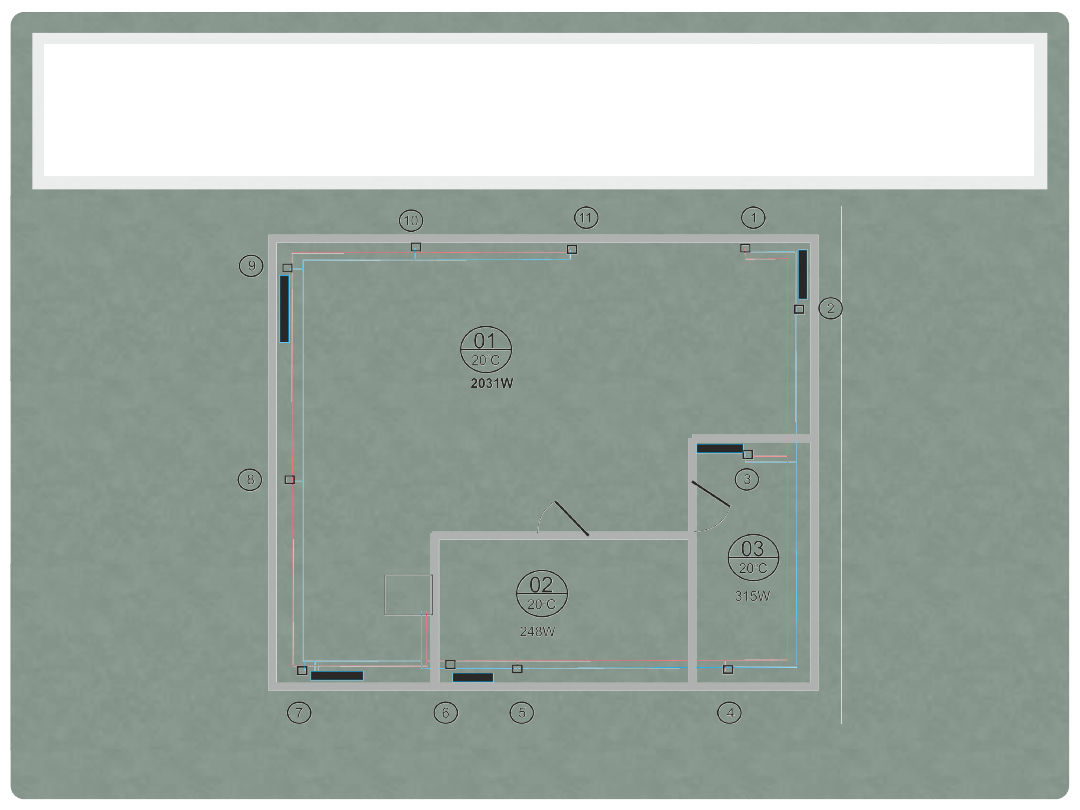

CHARAKTERYSTYKA BUDYNKU – RZUT

PIWNICY

background image

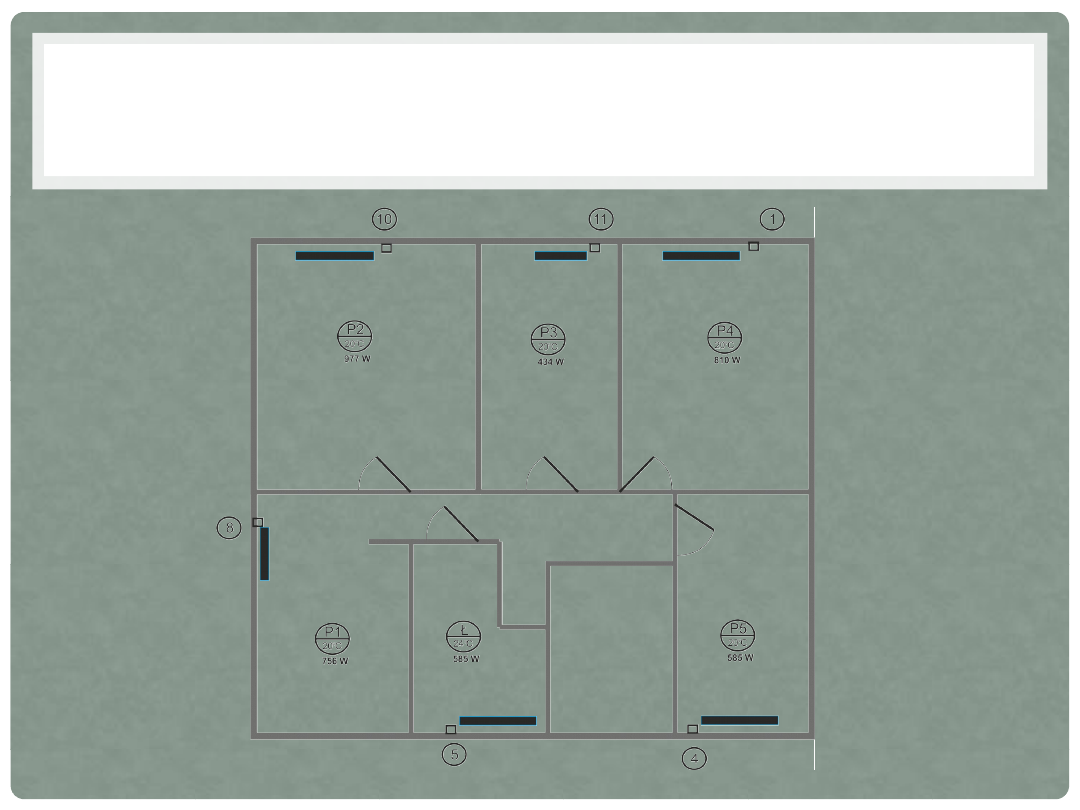

CHARAKTERYSTYKA BUDYNKU – RZUT

PIĘTRA

background image

Źródło

ciepła:

jednofunkcyjny

kocioł

gazowy

(kondensacyjny)  o  mocy  maksymalnej

25kW

(współpracujący  z  pojemnościowym  podgrzewaczem
c.w.u). W skład kotła wchodzi:

-

zawór bezpieczeństwa,

-

przeponowe naczynie wzbiorcze,

-

manometr,

-

czujniki: temperatury wody grzewczej, spalin,
różnicy ciśnień powietrza, przepływu wody,
temperatury c.w.u w zasobniku.

-

Kocioł wyposażono w dwie pompy obiegowe po
jednej dla każdego z systemów (c.o. i c.w.u.)

ŹRÓDŁO CIEPŁA

background image

Przewody  stalowe  izolowane  otuliną  ze  spienionego
polietylenu

grubości

20mm.

Sieć

rozdzielczą

poprowadzono pod stropem piwnicy ze spadkiem 0,3% w
kierunku  źródła  ciepła.  piony  ułożone  w  bruzdach
ściennych

doprowadzają

czynnik

grzejny

do

poszczególnych odbiorników.

Instalacja pompowa, dwururowa,

Ogrzewanie z wykorzystaniem grzejników:

-

Na  piętrze  stalowych  płytowych  z  wbudowanym  i
zaworami termostatycznymi,

-

W piwnicy grzejniki IPK, (na gałęziach zasilających tych
grzejników umieszczono zawory termostatyczne).

WARIANT NR 1

background image

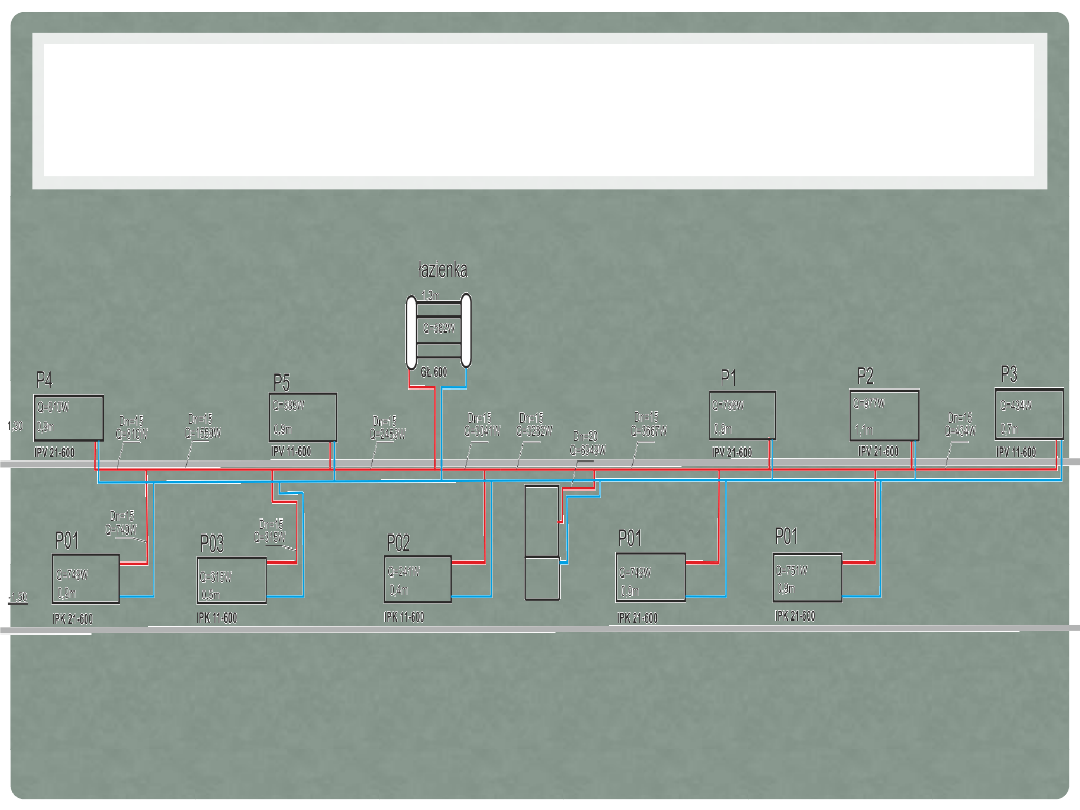

WARIANT NR 1 – PRZEWODY SCHEMAT

background image

ZESTAWIENIE MATERIAŁÓW INSTALACJI

CO – WARIANT 1

Lp.

Nazwa

Producent

Typ/ d

nom

jednostka

ilość

1

Kocioł grzewczy kondensacyjny

GCO-DZ-25-2

1

2

Pojemnościowy wymiennik ciepła dla c.w.u.

WCW 100

sztuk

1

3

Grzejnik

IPK 11/600/400

sztuk

1

4

Grzejnik

IPK 11/600/500

sztuk

1

5

Grzejnik

IPK 21/600/900

sztuk

3

6

Grzejnik zintegrowany

IPV 11/600/700

sztuk

1

7

Grzejnik zintegrowany

IPV 11/600/900

sztuk

1

8

Grzejnik zintegrowany

IPV 21/600/900

sztuk

2

9

Grzejnik zintegrowany

IPV 21/600/1100

sztuk

1

10

Grzejnik łazienkowy drabinkowy

Gł – 600/1300

sztuk

1

11

Zawór termostatyczny grzejnikowy kątowy

Danfoss

RTD-N 15ks

sztuk

6

12

Głowica termostatyczna

Danfoss

RTD

sztuk

11

13

Rura stalowa średnia

15

m

103

14

Rura stalowa średnia

20

m

5

15

Otulina termoizolacyjna

N-22

m

80

16

Otulina termoizolacyjna

N-28

m

5

17

Trójnik

15

sztuk

18

18

Trójnik – odgałęzienie poszerzone

15-20-15

sztuk

2

19

Kolanko

15

sztuk

70

20

Kolanko

20

sztuk

6

21

Śrubunek kolanowy

R3/4

sztuk

22

background image

Przewody miedziane izolowane otuliną ze spienionego
polietylenu  o  grubości  20mm.  Sieć  rozdzielczą
poprowadzono pod stropem piwnicy ze spadkiem 0,3% w
kierunku  źródła  ciepła.  piony  ułożone  w  bruzdach
ściennych

doprowadzają

czynnik

grzejny

do

poszczególnych odbiorników.

Instalacja pompowa, dwururowa,

Ogrzewanie z wykorzystaniem grzejników:

-

Na  piętrze  stalowych  płytowych  z  wbudowanym  i
zaworami termostatycznymi,

-

W  piwnicy  grzejniki  IPK,  (na  gałęziach  zasilających
tych grzejników umieszczono zawory termostatyczne).

WARIANT NR 2

background image

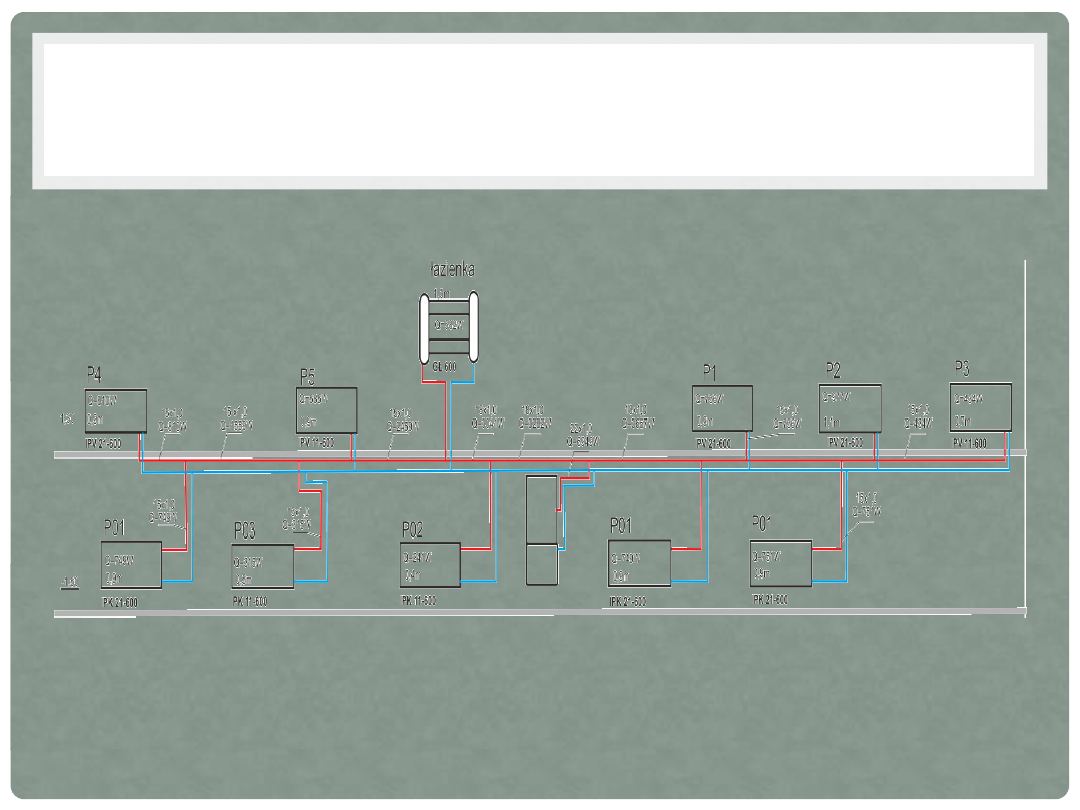

WARIANT NR 2 – PRZEWODY SCHEMAT

background image

Lp.  Nazwa

Producent

Typ/ d

nom

jednostka

ilość

1

Kocioł grzewczy kondensacyjny

1

2

Pojemnościowy wymiennik ciepła dla c.w.u.

WCW 100

sztuk

1

3

Grzejnik

IPK 11/600/400

sztuk

1

4

Grzejnik

IPK 11/600/500

sztuk

1

5

Grzejnik

IPK 21/600/900

sztuk

3

6

Grzejnik zintegrowany

IPV 11/600/700

sztuk

1

7

Grzejnik zintegrowany

IPV 11/600/900

sztuk

1

8

Grzejnik zintegrowany

IPV 21/600/900

sztuk

2

9

Grzejnik zintegrowany

IPV 21/600/1100

sztuk

1

10

Grzejnik łazienkowy drabinkowy

Gł – 600/1300

sztuk

1

11

Zawór termostatyczny grzejnikowy kątowy

Danfoss

RTD-N 15ks

sztuk

6

12

Głowica termostatyczna

Danfoss

RTD

sztuk

11

13

Przewód miedziany

15x1

m

94

14

Przewód miedziany

18x1

m

9

15

Przewód miedziany

22x1

m

5

16

Otulina termoizolacyjna

N-15

m

80

17

Otulina termoizolacyjna

N-18

m

9

18

Otulina termoizolacyjna

N-22

m

5

19

Trójnik równoprzelotowy

15

sztuk

18

20

Trójnik – odgałęzienie poszerzone

18-22-12

sztuk

2

21

Łuk dwukieloichowy 90

o

15

sztuk

70

22

Łuk dwukieloichowy 90

o

22

sztuk

10

23

Śrubunek kolanowy

R3/4

sztuk

22

ZESTAWIENIE MATERIAŁÓW INSTALACJI

CO – WARIANT 2

background image

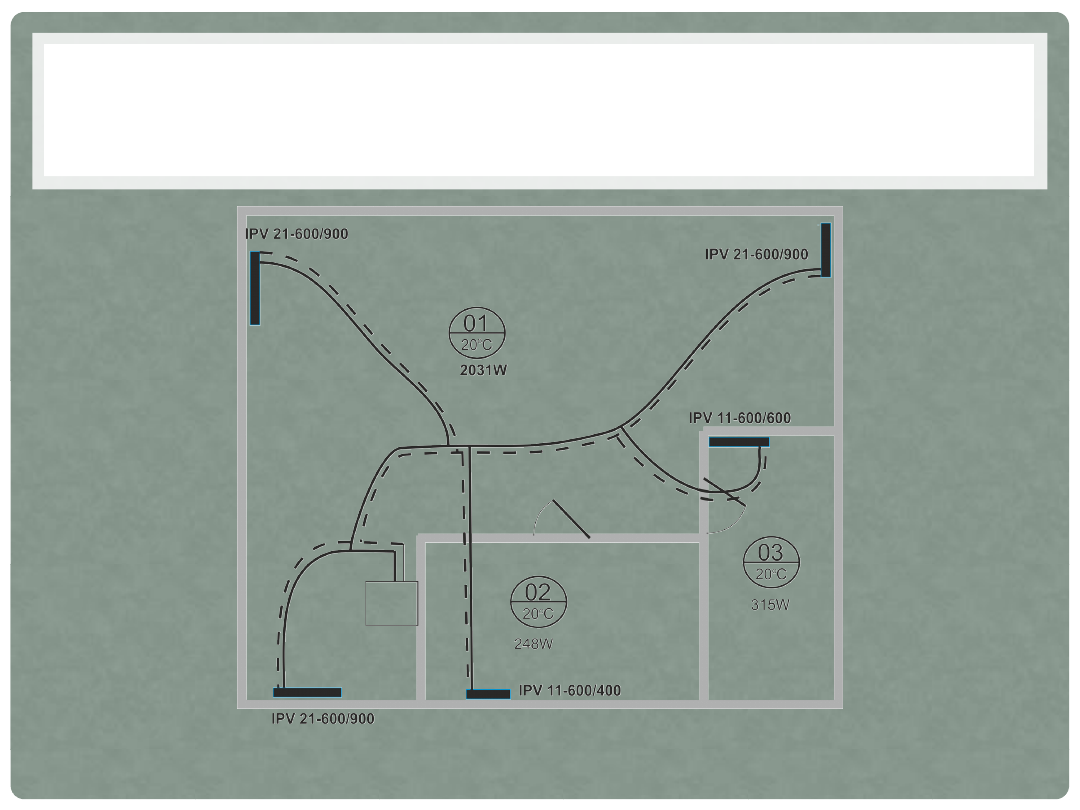

WARIANT NR 3

Przewody  PET  (przewody  z  polietylenu  sieciowanego  w
układzie  rozgałęzionym)
izolowane  otuliną  ze  spienionego
polietylenu  o  grubości  20mm.  Instalacja  posiada  jeden  pion  do
którego  podłączone  są  przewody  zasilające  grzejniki  na  obydwu
kondygnacjach.  Po  odejściu  od  pionu  para  przewodów  biegnie  w
podłodze w centralnej części kondygnacji zasilając kolejne grzejniki.

Sieć  rozdzielczą  poprowadzono  pod  stropem  piwnicy  ze  spadkiem
0,3% w kierunku źródła ciepła. piony ułożone w bruzdach ściennych
doprowadzają czynnik grzejny do poszczególnych odbiorników.

Instalacja pompowa, dwururowa,

Ogrzewanie z wykorzystaniem grzejników:

-

stalowych

płytowych

wbudowanymi

zaworami

termostatycznymi,

background image

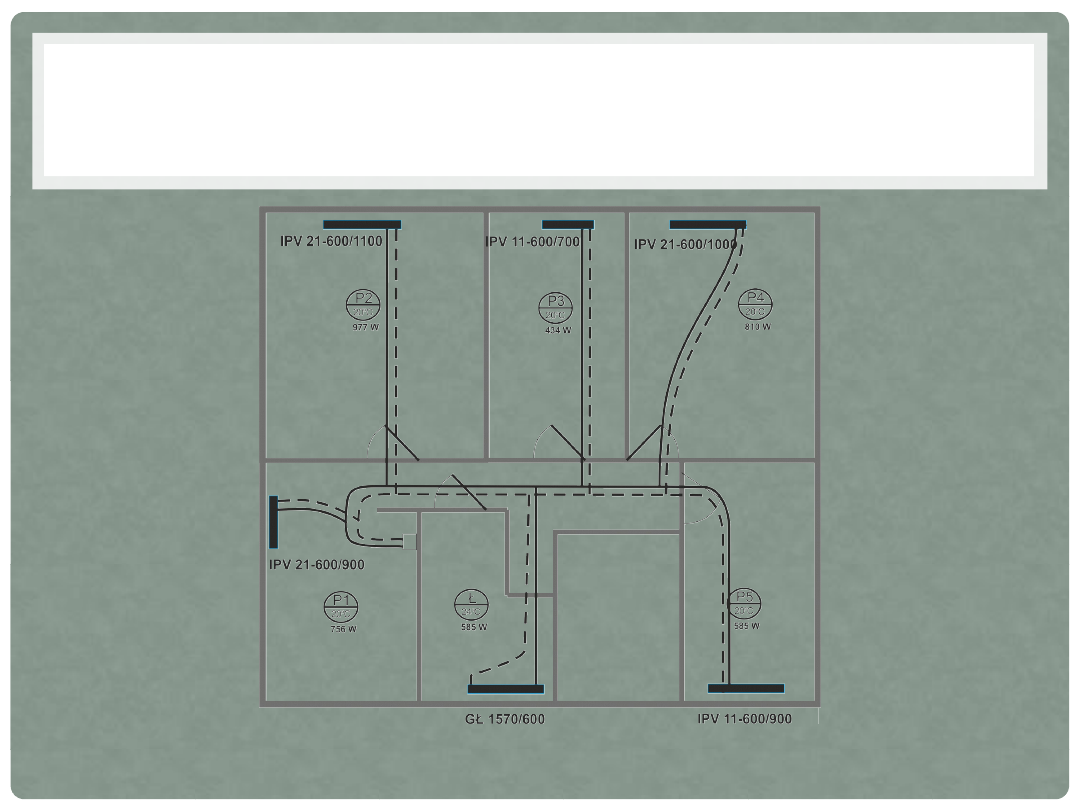

WARIANT NR 3

background image

WARIANT NR 3

background image

Lp.  Nazwa

Producent

Typ/ d

nom

jednostk
a

iloś
ć

1

Kocioł grzewczy kondensacyjny

1

2

Pojemnościowy wymiennik ciepła dla c.w.u.

WCW 100

sztuk

1

3

Grzejnik

IPV 11/600/400

sztuk

1

4

Grzejnik

IPV 11/600/600

sztuk

1

5

Grzejnik

IPK 11/600/700

sztuk

1

6

Grzejnik zintegrowany

IPV 11/600/900

sztuk

1

7

Grzejnik zintegrowany

IPV 21/600/900

sztuk

4

8

Grzejnik zintegrowany

IPV 21/600/1000

sztuk

1

9

Grzejnik zintegrowany

IPV 21/600/1100

sztuk

1

10

Grzejnik łazienkowy drabinkowy

Gł – 600/1570

sztuk

1

11

Zawór termostatyczny grzejnikowy kątowy

Danfoss

RTD-N 15ks

sztuk

1

12

Głowica termostatyczna

Danfoss

RTD

sztuk

11

13

Rura grzejna w zwoju

rehau

16

m

116

14

Rura grzejna w zwoju

20

m

11

15

Rura grzejna w zwoju

25

m

12

16

Otulina termoizolacyjna

N-18

m

116

17

Otulina termoizolacyjna

N-22

m

12

18

Otulina termoizolacyjna

N-28

m

12

19

Przewód miedziany

22x1

m

1

20

Złączka przejściowa

25 –G3/4

sztuk

2

WARIANT NR 3

background image

L
p.

Nazwa

Producent

Typ/ d

nom

jednostka

ilość

21

Trójnik

16-16-16

10

22

Trójnik

20-16-20

2

23

Trójnik

25-25-20

2

24

Trójnik

20-16-16

4

25

Trójnik

25-16-20

2

26

Tuleja zaciskowa

16

42

27

Tuleja zaciskowa

20

12

28

Tuleja zaciskowa

25

6

29

Łuk prowadzący

16

4

30

Łuk prowadzący

20

2

31

Łuk prowadzący

25

6

32

Garnitur przyłączany grzejnika kątowy

16

22

33

Śrubunek kolankowy

R1/2 – 15x1

22

34

WARIANT NR 3

background image

KOSZTORYS WYBRANYCH ROZWIĄZAŃ

PROJEKTOWYCH

Przy obliczaniu składników kalkulacyjnych
operowano następującymi średnimi stawkami i
wskaźnikami:

-

średni wskaźnik średnia stawka robocizny
kosztorysowej w robotach instalacji sanitarnych r-
g=7,54zł;

-

Narzuty kosztów pośrednich K

p

 = 65,5%

-

Średni wskaźnik narzutu kosztów zakupu dla robót
instalacji sanitarnych K

z

 = 7,9%l

-

Średni wskaźnik narzutu zysków dla robót
instalacji sanitarnych Z = 12,8%.

background image

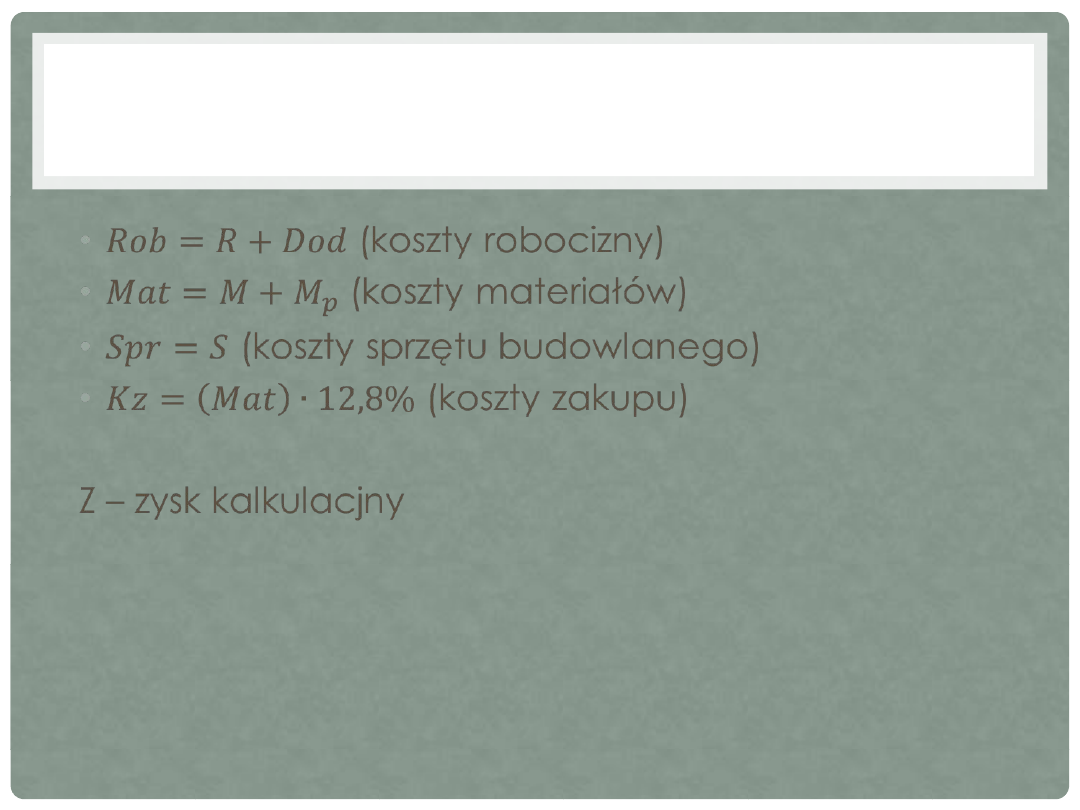

 (koszty robocizny)

 (koszty materiałów)

 (koszty sprzętu budowlanego)

 (koszty zakupu)

Z – zysk kalkulacjny



SPOSÓB LICZENIA SKŁADNIKÓW

KALKULACYJNYCH

background image

PODSUMOWANIE KOSZTÓW

nr Nazwa Rob

Mat

Spr

K

p

K

z

Z

Suma

1

Instalacja ogrzewania z zastosowaniem rur stalowych

1.1 Urządzenie kotłowni

461,22

9 999,82 204,41 435,99

789,99 141

12 032,43

1.2 Grzejniki

135,81

4284,81

90,58

148,28

338,5 47,9

6

5 045,94

1.3 Przewody instalacyjne

950

117,56

57,81

660,47

88,29 213,6

1

3 088,34

1.4 Izolacja

121,6

5

641,18

7,59

84,65

50,65 27,38 933,10

Razem

21

099,81

background image

nr

Nazwa

Rob

Mat

Spr

K

p

K

z

Z

Suma

2

Instalacja ogrzewania z zastosowaniem rur miedzianych

2.
1

Urządzenie kotłowni

461,2
2

9 999,82

204,41

435,99

789,99

141

12 032,43

2.
2

Grzejniki

135,8
1

4284,81

90,58

148,28

338,5

47,96

5 045,94

2.
3

Przewody instalacji miedziane

971,2
1

1628,08

53,60

671,26

128,62

217,0
9

929,73

2.
4

Izolacja

134,5
3

614,38

8,39

93,61

48,51

30,2

8

929,73

21 677,96

PODSUMOWANIE KOSZTÓW

background image

PODSUMOWANIE KOSZTÓW

nr

Nazwa

Rob

Mat

Spr

K

p

K

z

Z

Suma

3

Instalacja ogrzewania z zastosowaniem rur PE

3.1

Urządzenie kotłowni

461,22

9 999,82 204,41

435,99

789,99

141

12 032,43

3.2

Grzejniki

125,8

4584,75

90,31

141,55

362,19

45,7
9

5350,39

3.3 Przewody

447,84

2062,03

7,17

298,02

162,9

96,3
9

3074,35

3.4 Izolacja

200,35

995,25

12,49

139,42

78,63

45,0
8

1471,22

21928,39

background image

nr

Nazwa

Rob

Mat

Spr

K

p

K

z

Z

Suma

4

Instalacja centralnego ogrzewania i ogrzewaniem podłogowym

4.1

Urządzenie kotłowni

461,2
2

9 999,82

204,41

435,99

789,99

141

12 032,43

4.2

Grzejniki

71,39

2545,85

47,97

78,17

201,12

25,29

2969,79

4.3

Przewody instalacji c.o. z rur PE

240,4
5

1255,82

3,87

160,04

99,22

51,77

1811,17

4.4

Izolacja

105,9
1

526,74

6,6

73,69

73,69

41,61

23,83

4.5

System ogrzewania podłogowego

1467

9238,82

73,37

1008,9
5

729,87

326,3
1

12844,32

suma

30 436,09

PODSUMOWANIE KOSZTÓW
