Seminarium Przemiany charakterystyczne pary wodnej

background image

Przemiany

charakterystyczne pary

wodnej na wykresach

p-v, T-s, i-s

Marta Wysoczańska

background image

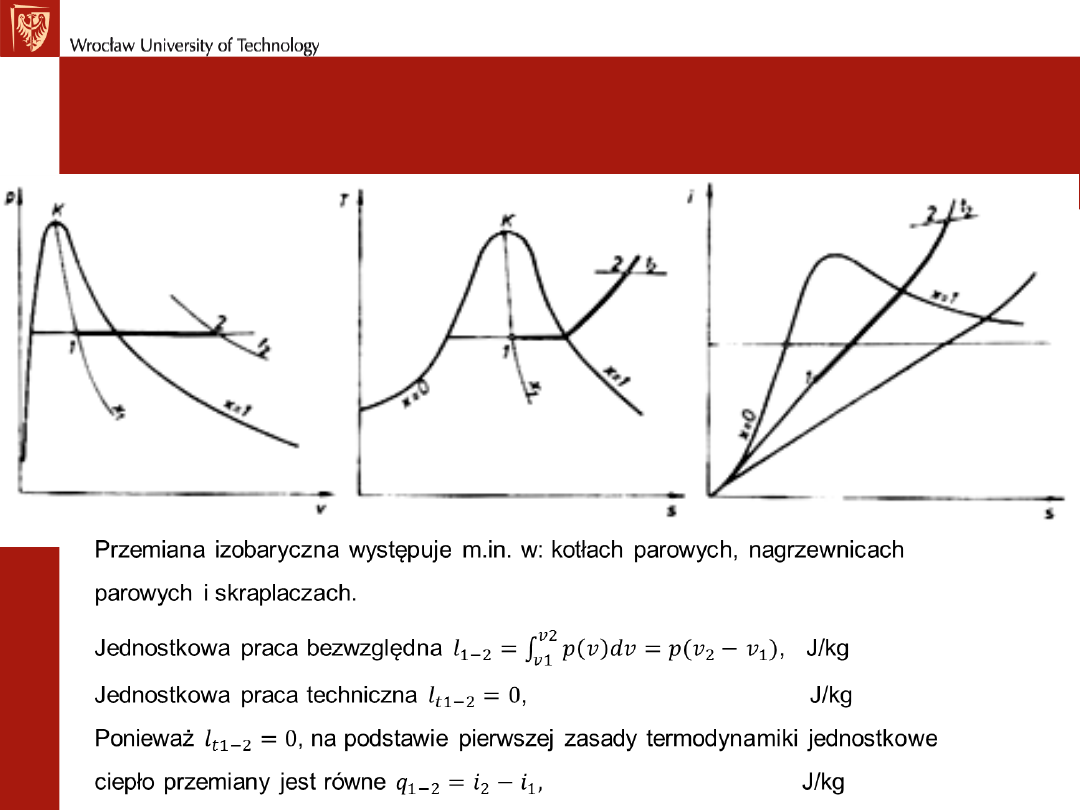

Przemiana izobaryczna p=idem

Przemiana izobaryczna występuje m.in. w: kotłach parowych, nagrzewnicach

parowych i skraplaczach.

Jednostkowa praca bezwzględna , J/kg

Jednostkowa praca techniczna , J/kg

Ponieważ , na podstawie pierwszej zasady termodynamiki jednostkowe

ciepło przemiany jest równe J/kg



background image

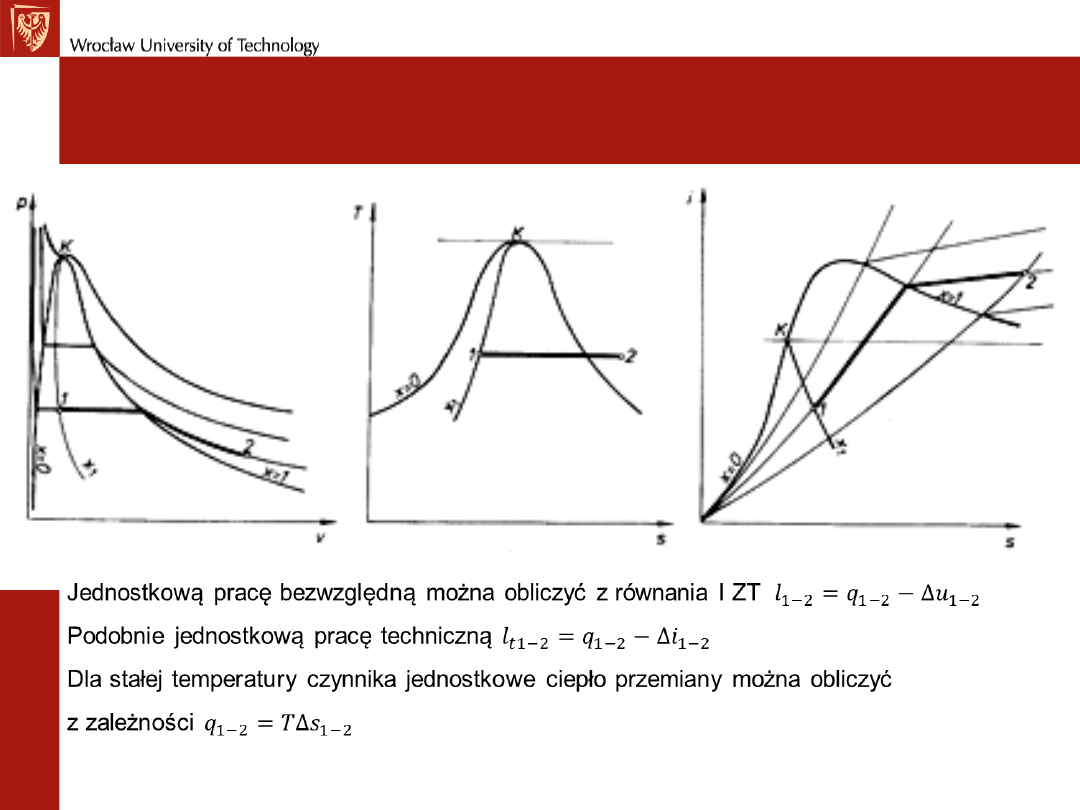

Przemiana izoteremiczna t=idem

Jednostkową pracę bezwzględną można obliczyć z równania I ZT

Podobnie jednostkową pracę techniczną

Dla stałej temperatury czynnika jednostkowe ciepło przemiany można obliczyć

z zależności



background image

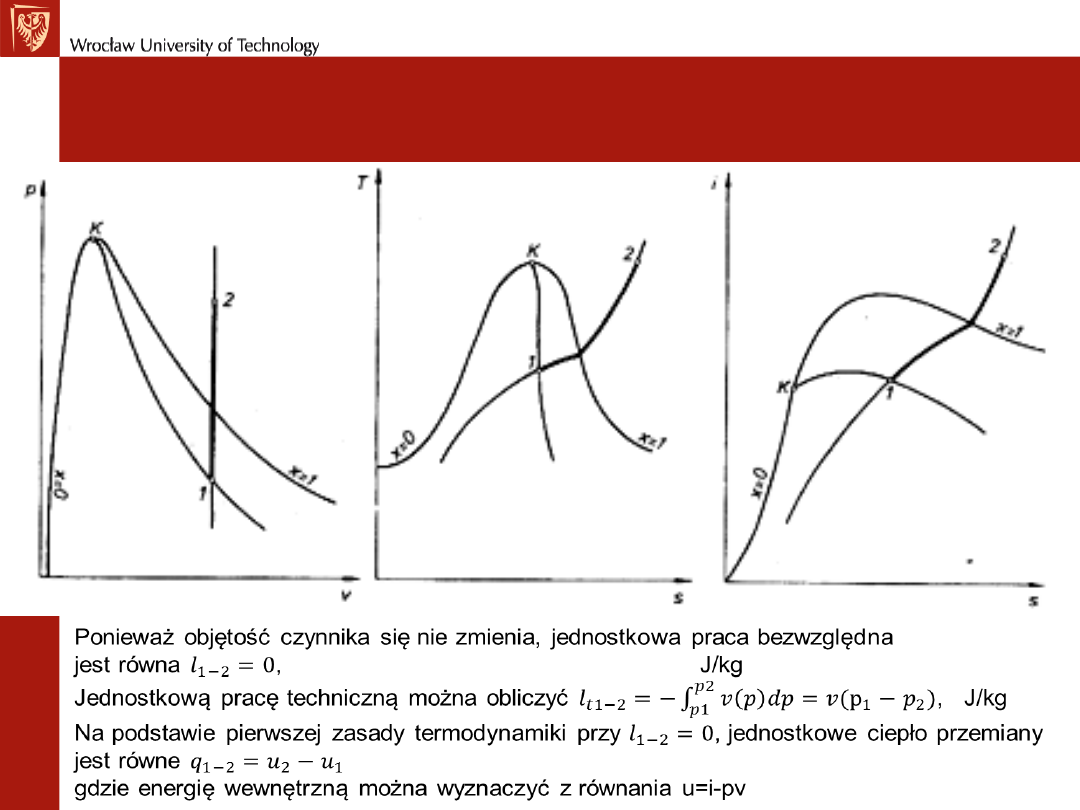

Przemiana izochoryczna V=idem

Ponieważ objętość czynnika się nie zmienia, jednostkowa praca bezwzględna
jest równa , J/kg
Jednostkową pracę techniczną można obliczyć , J/kg
Na podstawie pierwszej zasady termodynamiki przy , jednostkowe ciepło
przemiany jest równe
gdzie energię wewnętrzną można wyznaczyć z równania u=i-pv



background image

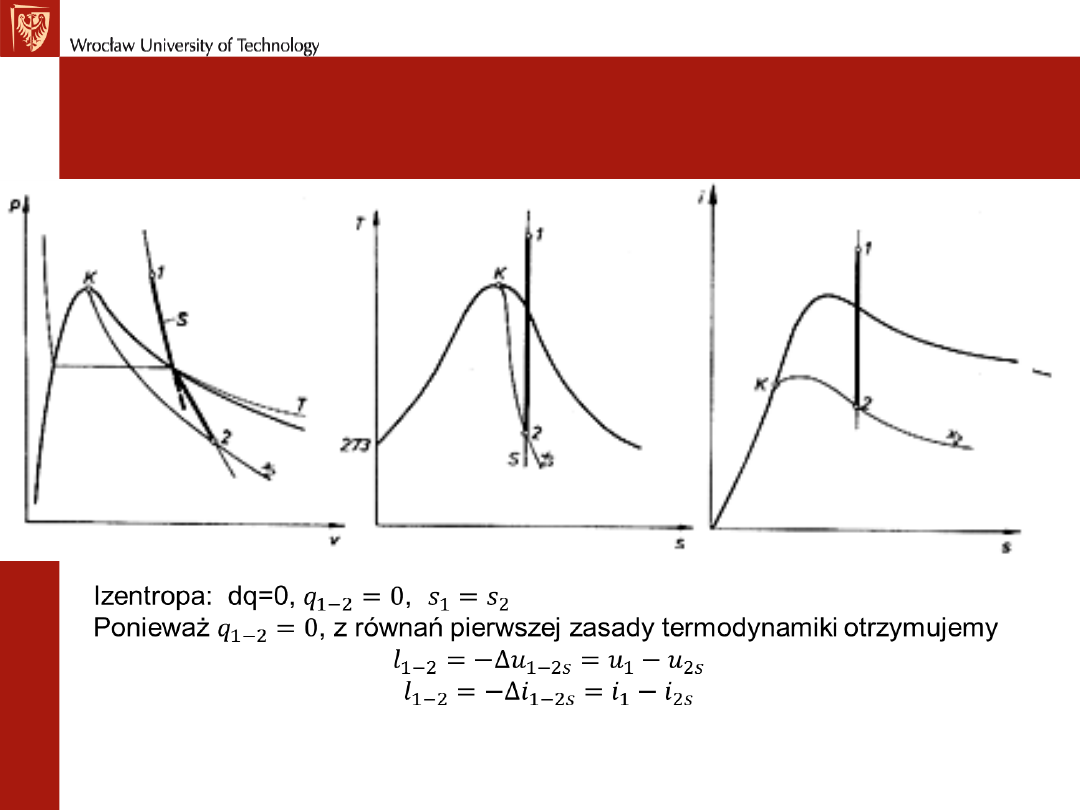

Przemiana adiabatyczna odwracalna

Izentropa: dq=0, ,
Ponieważ , z równań pierwszej zasady termodynamiki otrzymujemy



background image

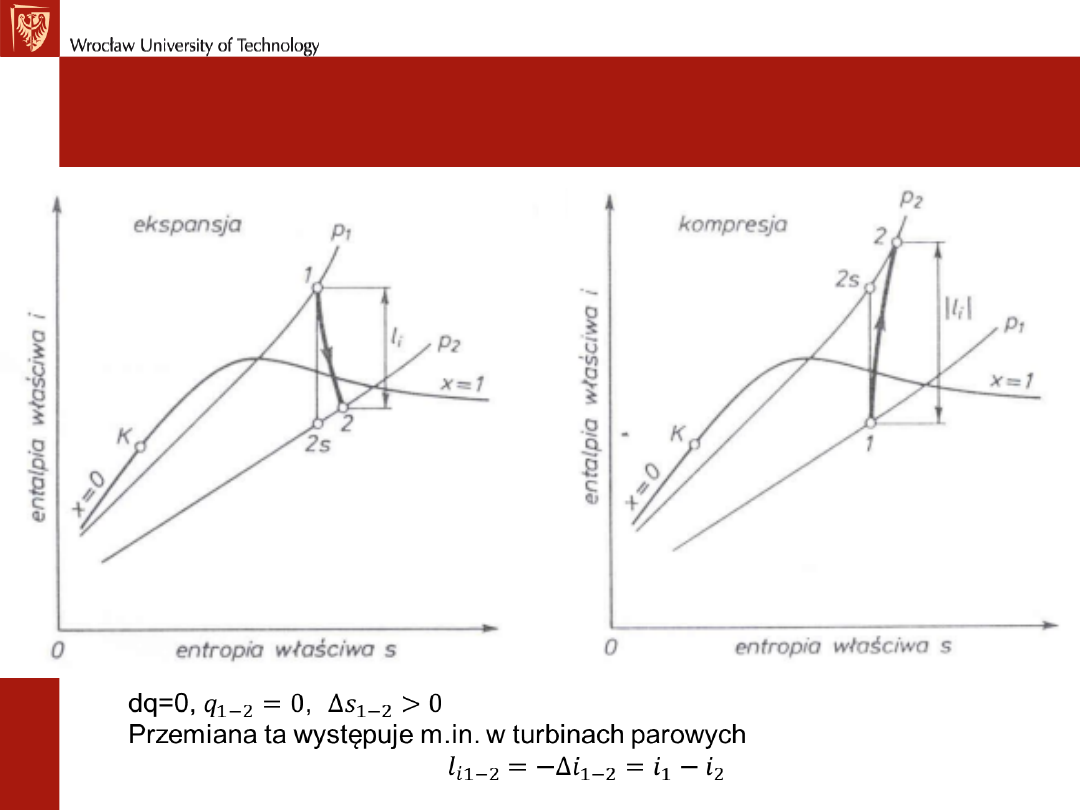

Przemiana adiabatyczna nieodwracalna

dq=0, ,
Przemiana ta występuje m.in. w turbinach parowych
