NAPĘD PNEUMATYCZNY

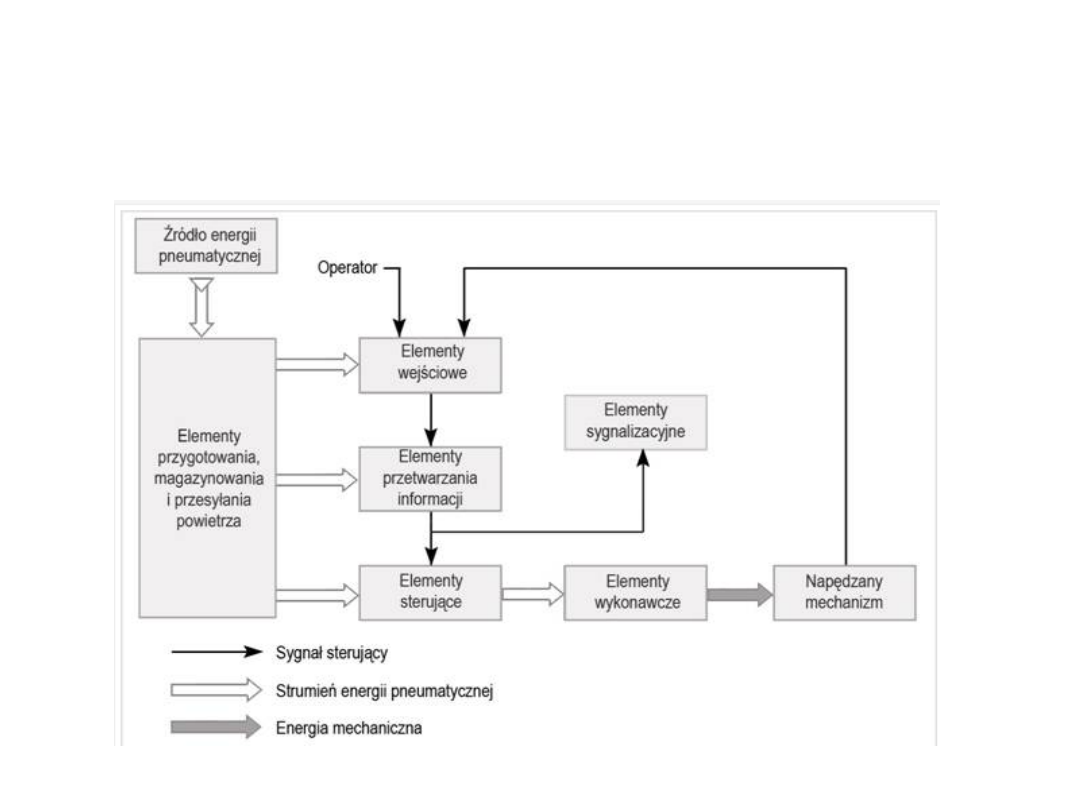

STRUKTURA PNEUMATYCZNEGO

UKŁADU NAPĘDOWO-STERUJĄCEGO

WŁASNOŚCI POWIETRZA

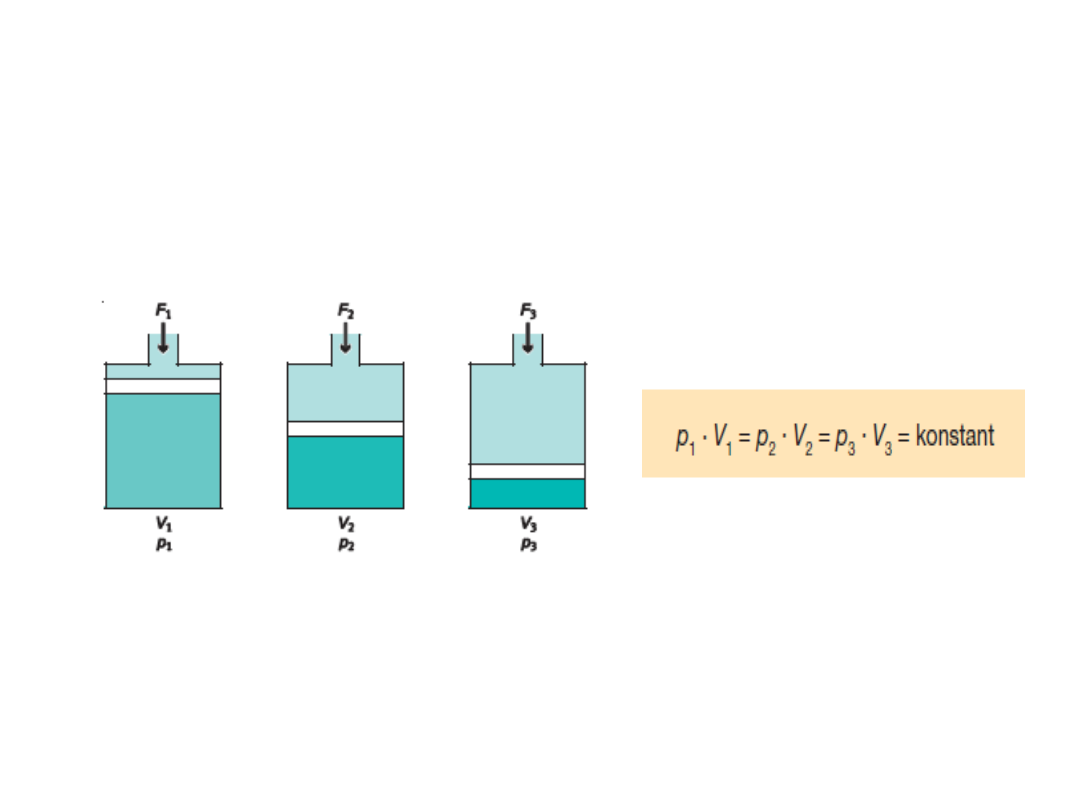

PRAWO BOYLE’A

MARRIOTTE’A

PRAWO BOYL’A MARRIOTTE’A

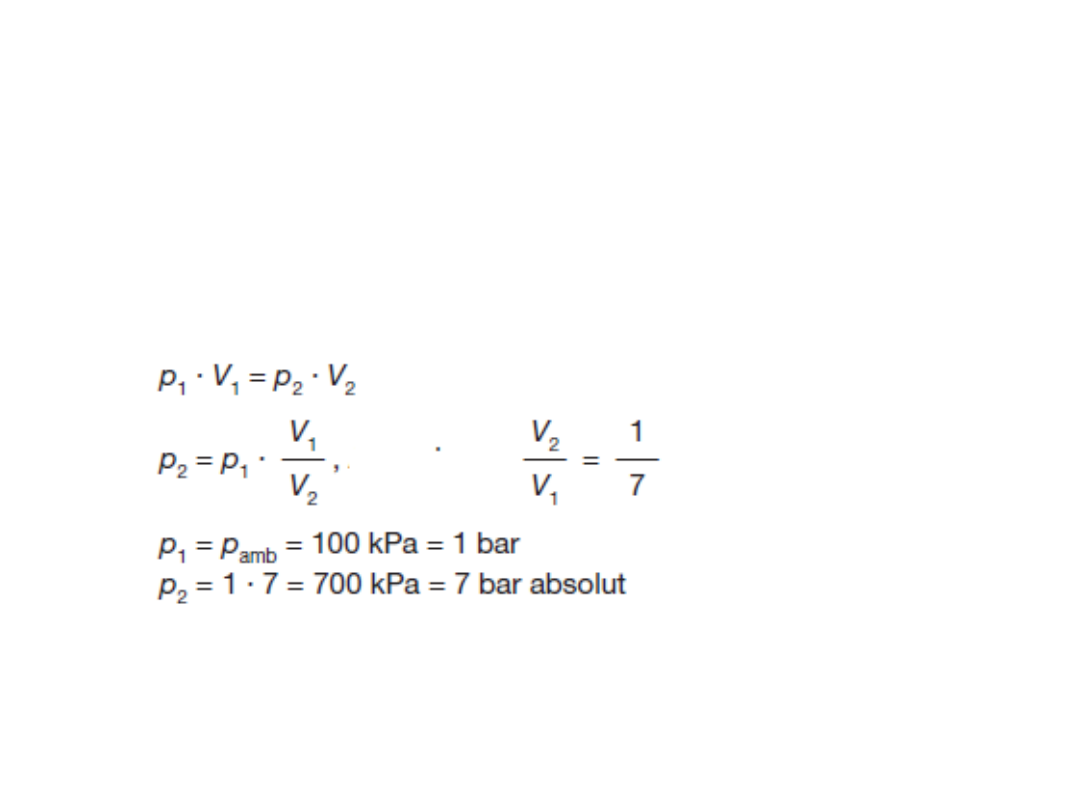

PRZYKŁAD

Powietrze pod ciśnieniem atmosferycznym zostało
sprężone do 1/7 objętości.
Jakie jest ciśnienie, gdy temperatura jest stała?

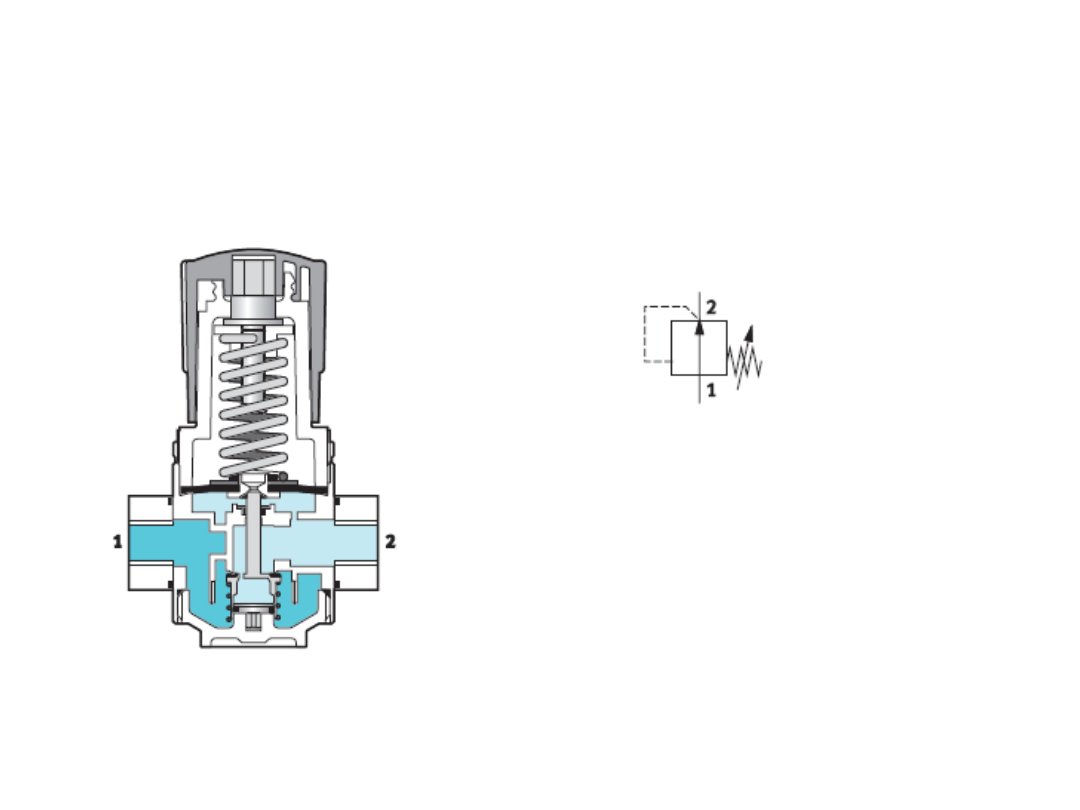

REDUKTOR CIŚNIENIA

SYMBOL I BUDOWA

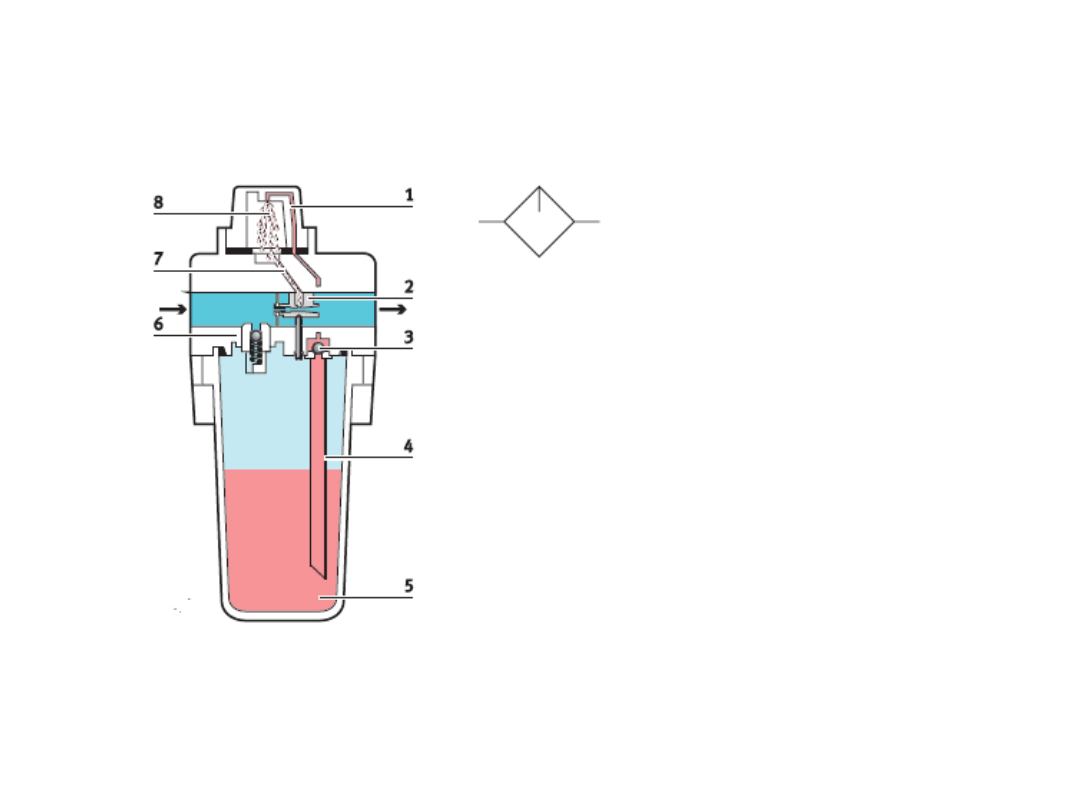

SMAROWNICA

1 dysza
2 zawór kryza
3 gniazdo zaworu
kulowego
4 kapilara

5 olej
6 zawór zwrotny
7 kanał
8 komora wtryskowa

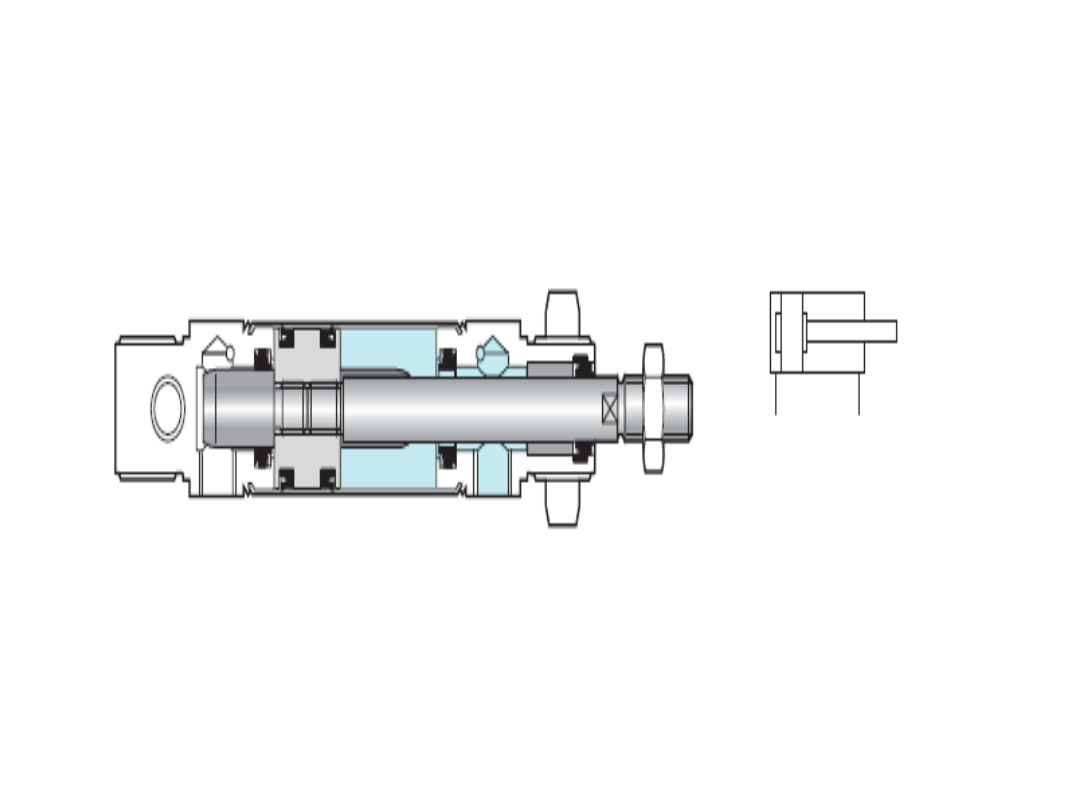

SIŁOWNIK DWUSTRONNEGO

DZIAŁANIA

ZAWORY ELEKTROMAGNETYCZNE

PRZYKŁADY

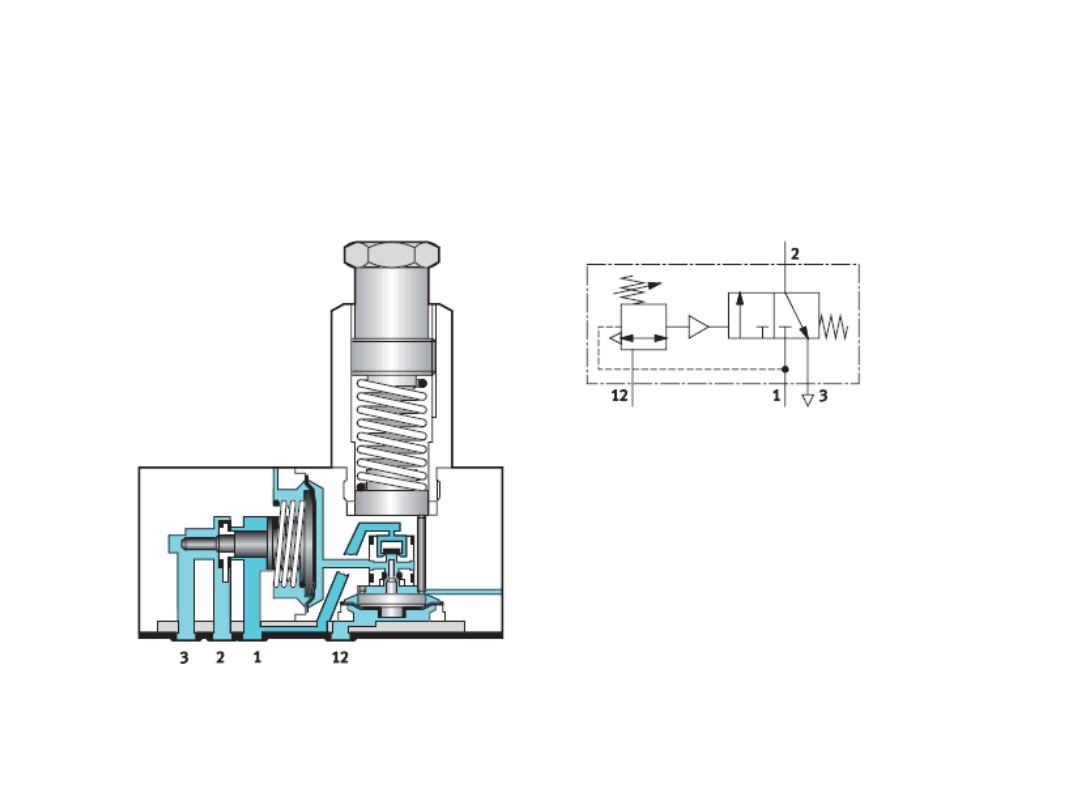

ZAWÓR CIŚNIENIOWY

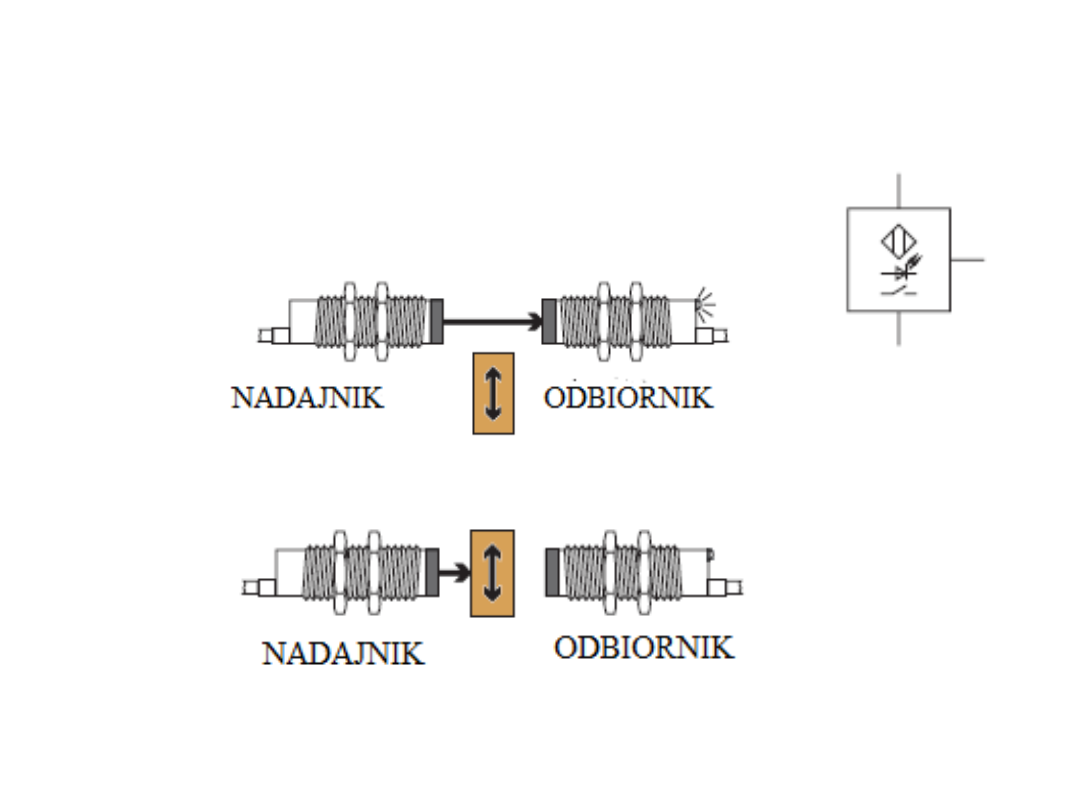

SENSOR OPTYCZNY

TYPU „BARIERA”

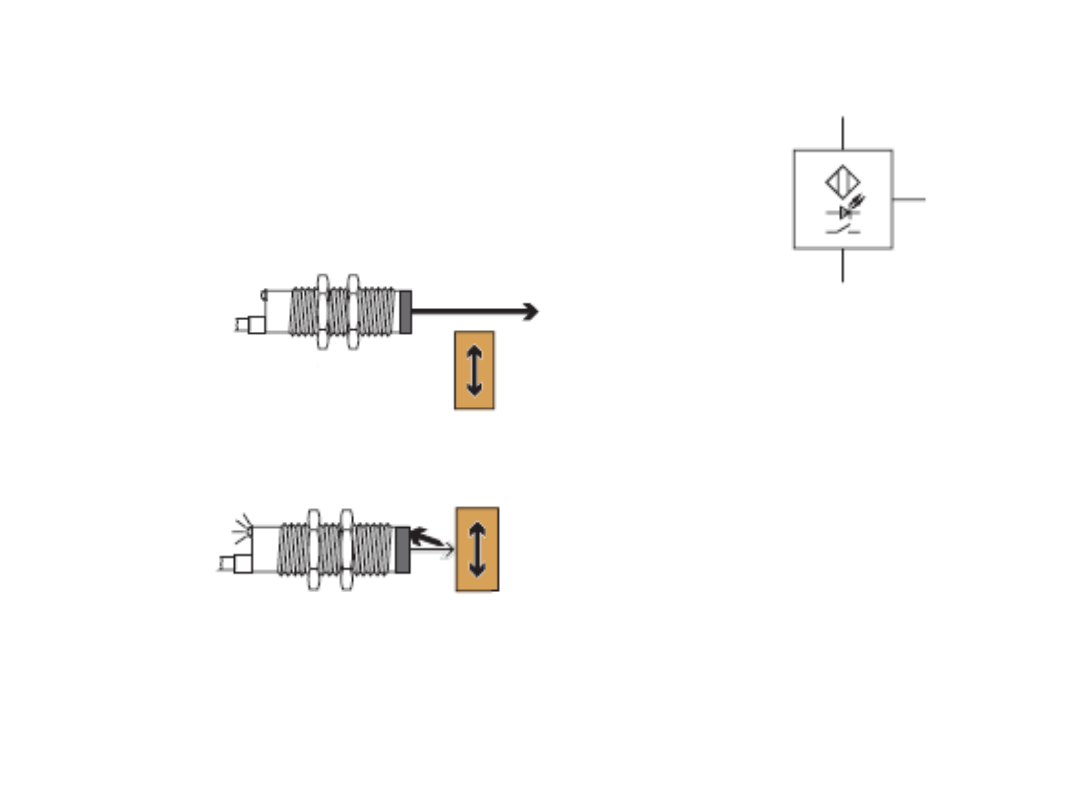

SENSOR OPTYCZNY

REFLEKSYJNY

SENSOR OPTYCZNY

ODBICIOWY

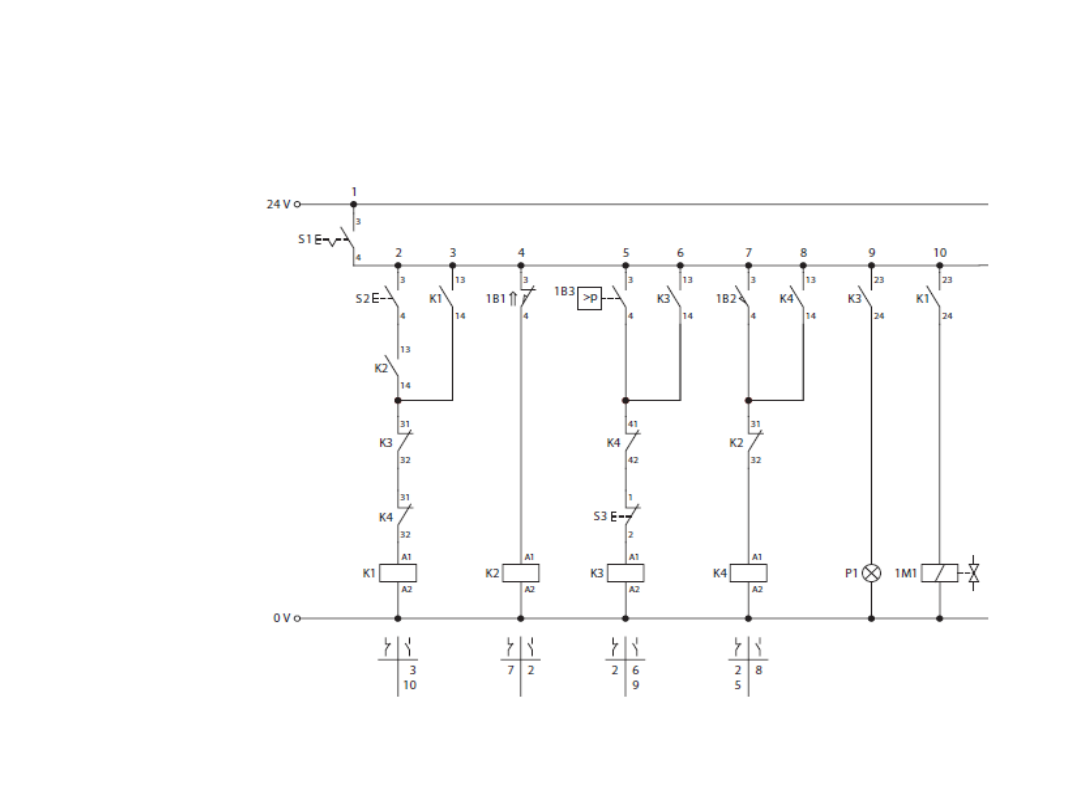

TORY PRĄDOWE

S1 - główny przełącznik
1B1/1B2- wyłącznik krańcowy
S2 - przycisk start
B3 - przełącznik ciśnienia
S3 - przycisk resetowania

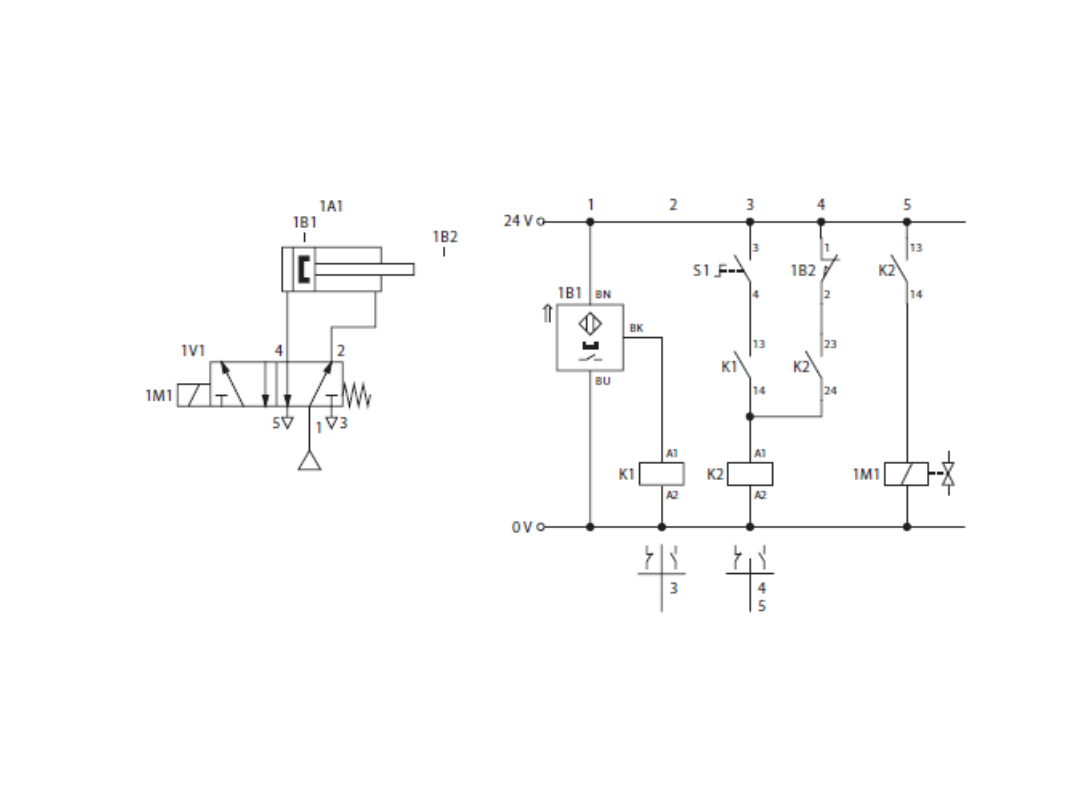

PRZYKŁAD 1
