Wymiarowanie i dobór
podzespołów instalacji

cieplnej i klimatyzacyjnej

Paweł Augustyniak 187079

Przemysław Wojciechowski 187073

Karolina Żegiestowska 187230

Dobór urządzenia do
ogrzewania powietrza w
pomieszczeniu

Dobór ten polega na zidentyfikowaniu
zapotrzebowania cieplnego budynku, uzyskanego
poprzez bilans cieplny. Oprócz tego potrzebne mogą
być inne parametry, zależnie od rodzaju urządzenia.

Przykład 1. Nagrzewnica wodna

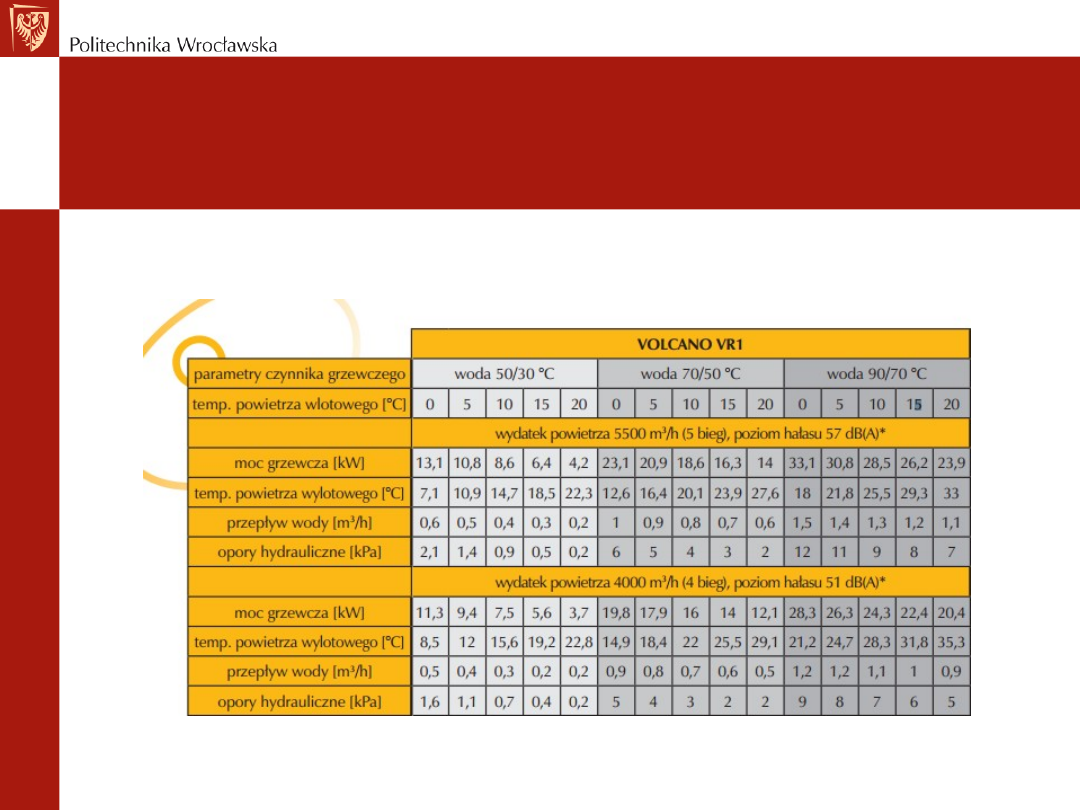

Nagrzewnica powietrza Volcano VR1 firmy VTS Euroheat

Źródło: Klar.pl

Przykład 2. Nagrzewnica
elektryczna

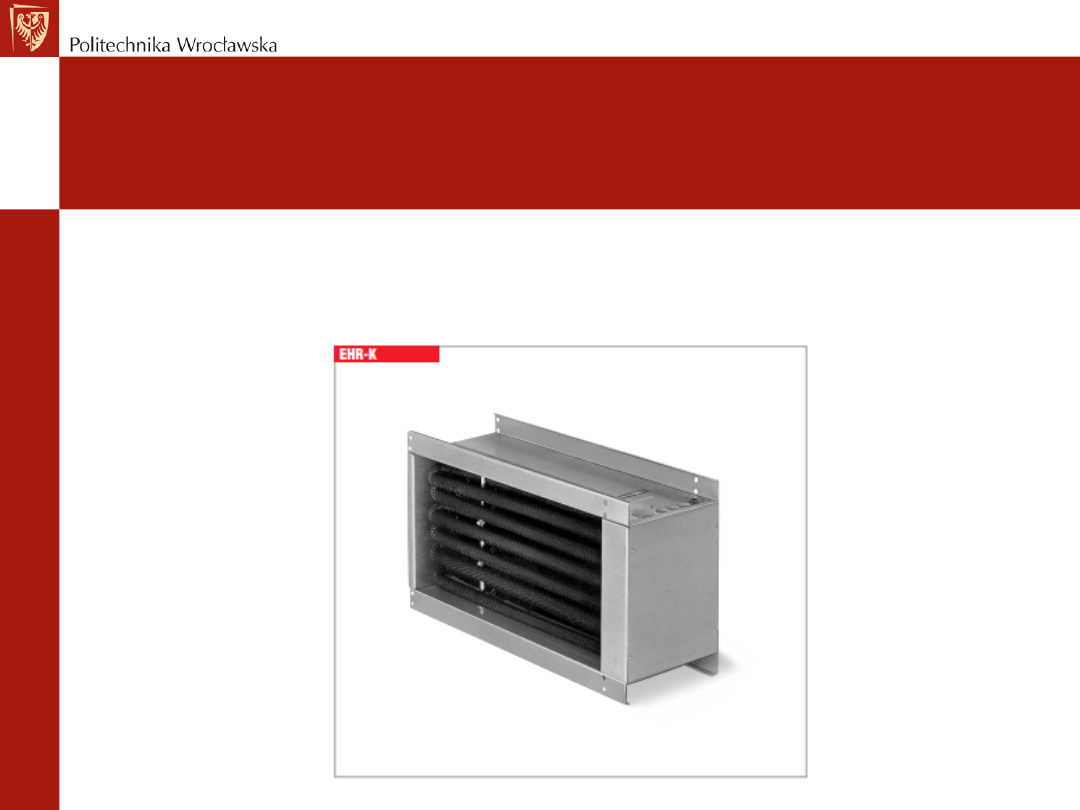

Nagrzewnica elektryczna kanałowa
EHR-K firmy Helios Highvent.

Źródło:
istpol.pl

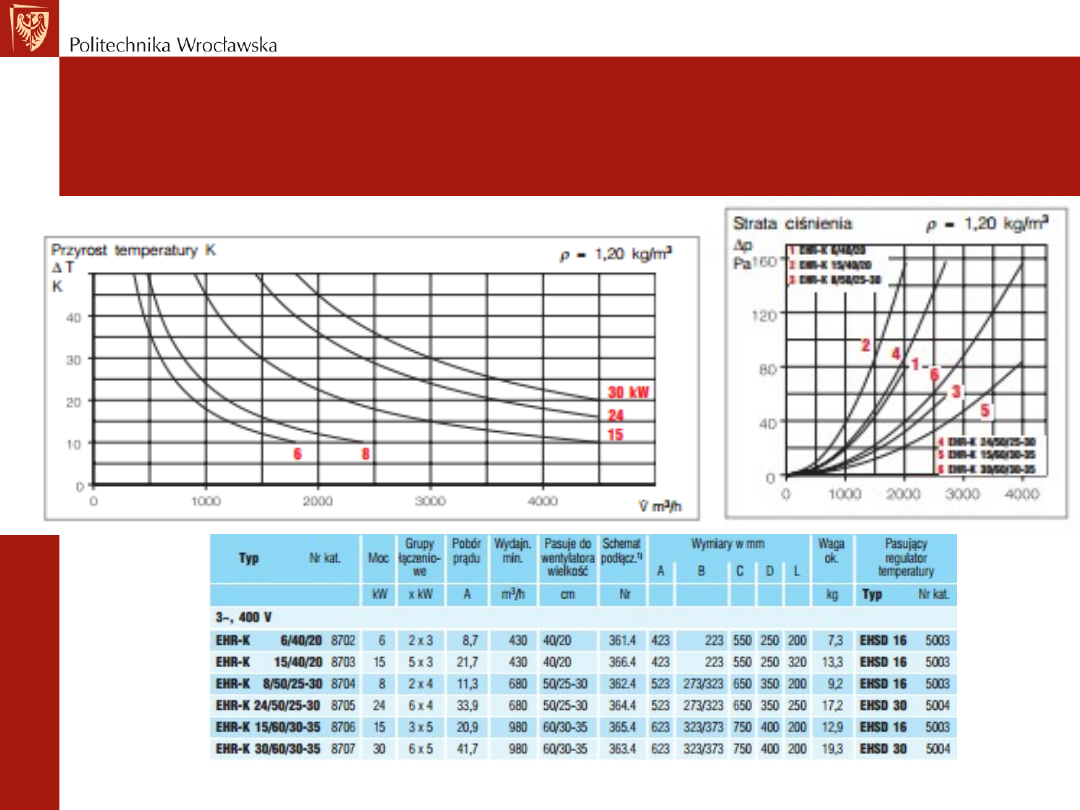

Przykład 2. Nagrzewnica
elektryczna

Żródło: istpol.pl

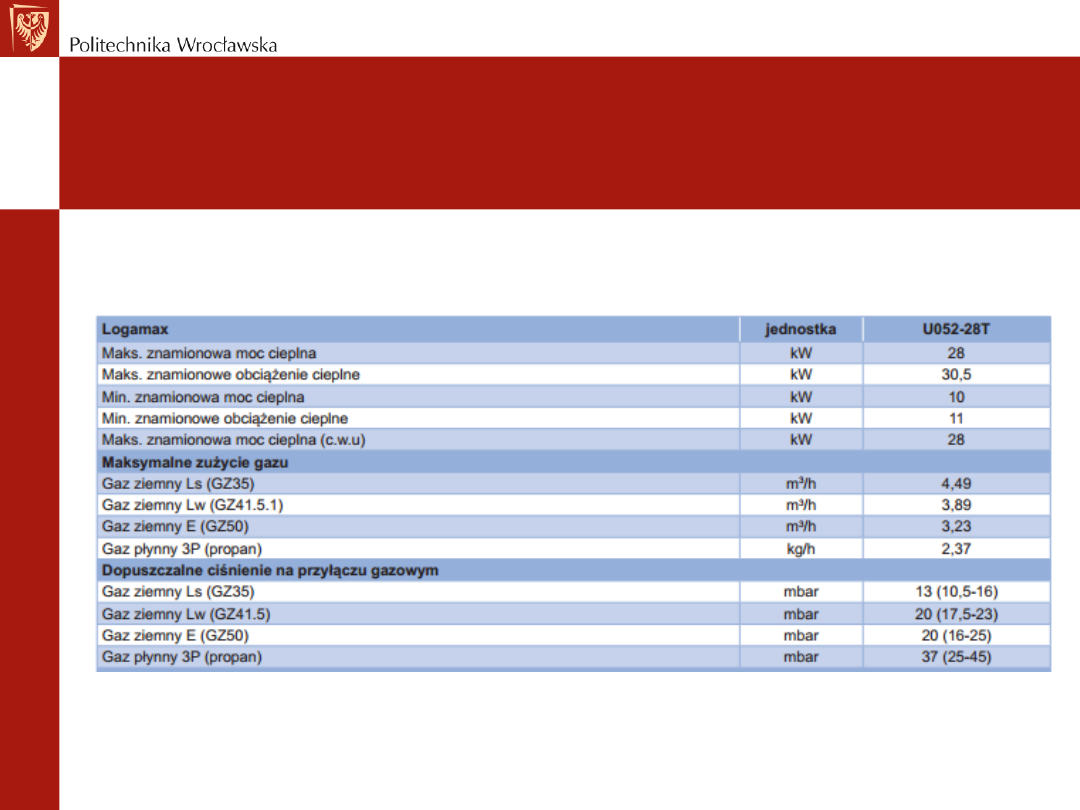

Przykład 3. Kocioł gazowy

Buderus.pl

Kocioł gazowy konwencjonalny Buderus U052-
28T

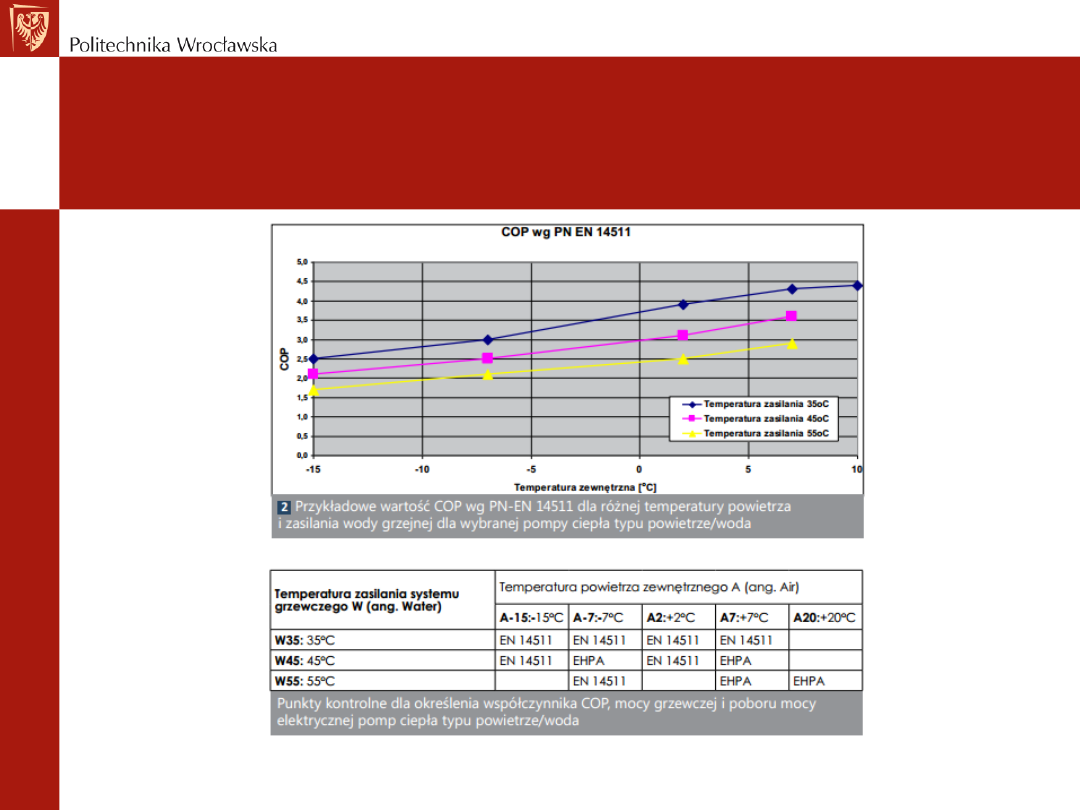

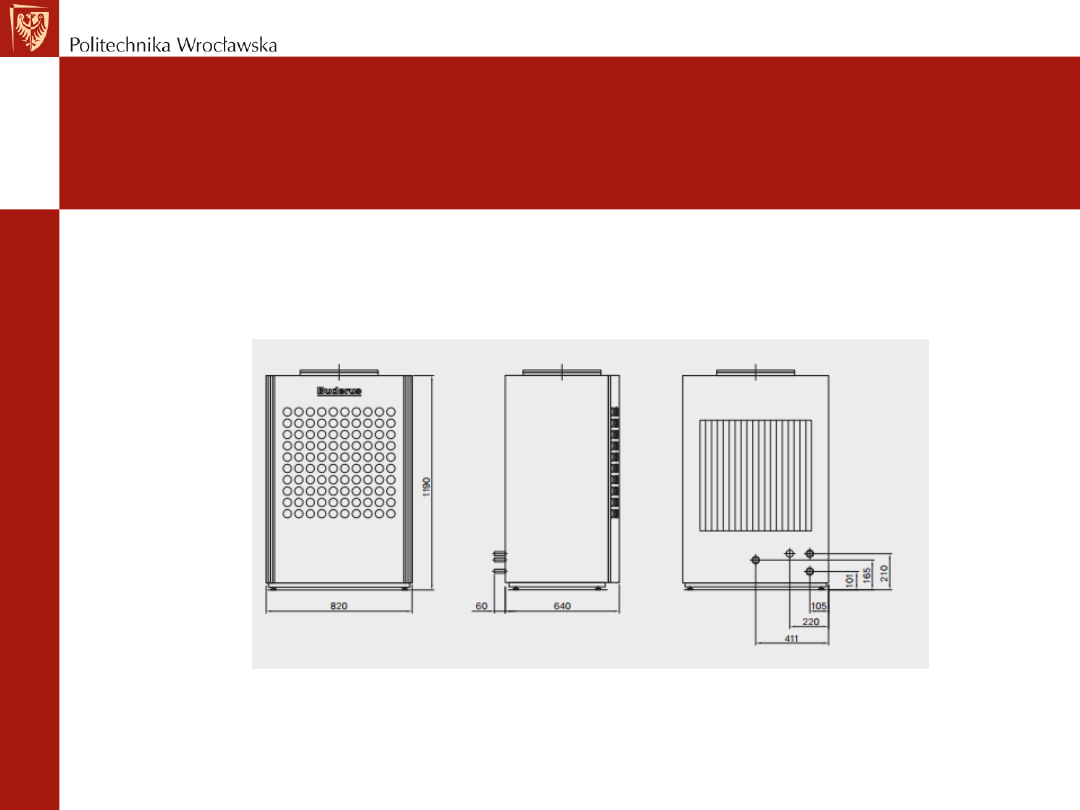

Przykład 5. Pompa ciepła

Pompa ciepła typu powietrze-woda firmy Buderus Logatherm model
WPL

www.Instalacje.gep.co
m.pl

Przykład 5. Pompa ciepła

buderus.pl

Przykład 5. Pompa ciepła

instalreporter.pl

Osuszacze powietrza

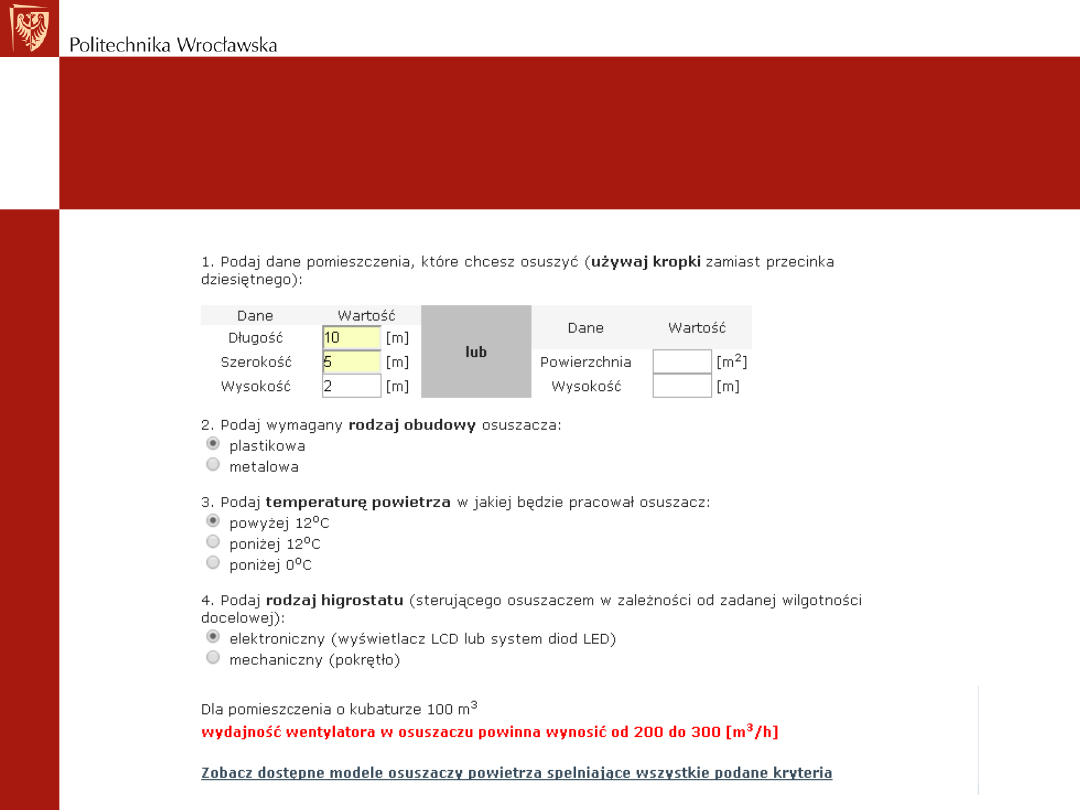

Program doboru osuszacza powietrza ze strony Klimatop.pl

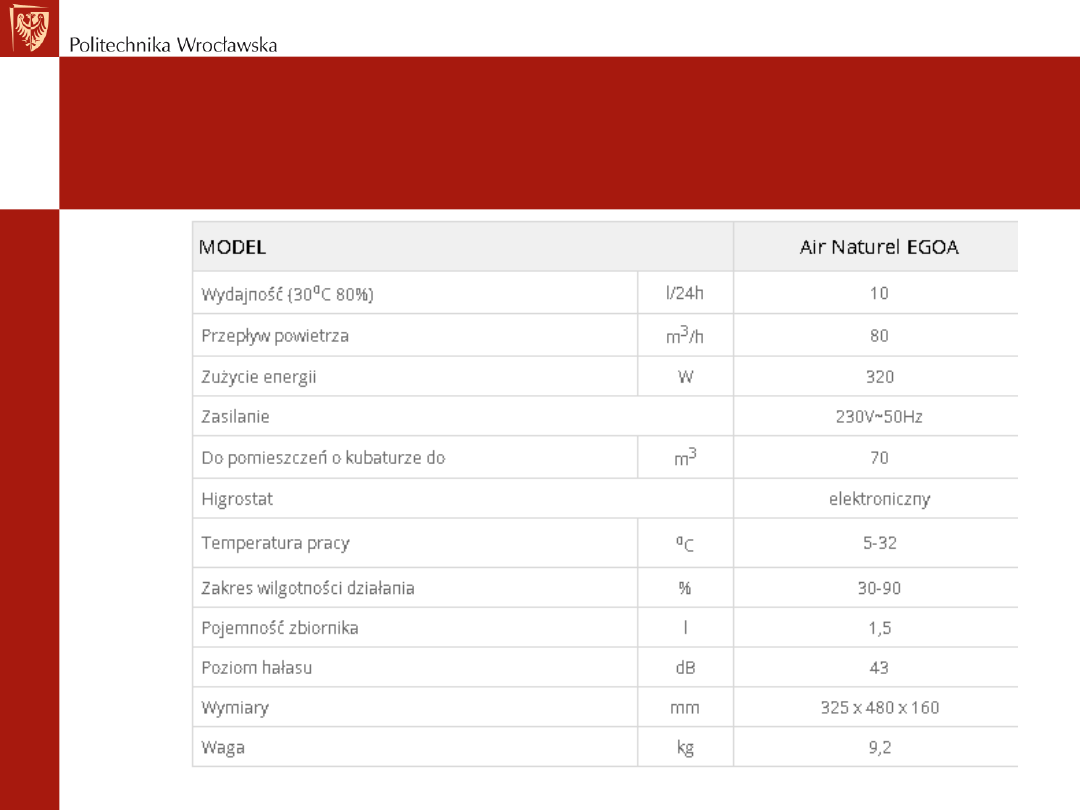

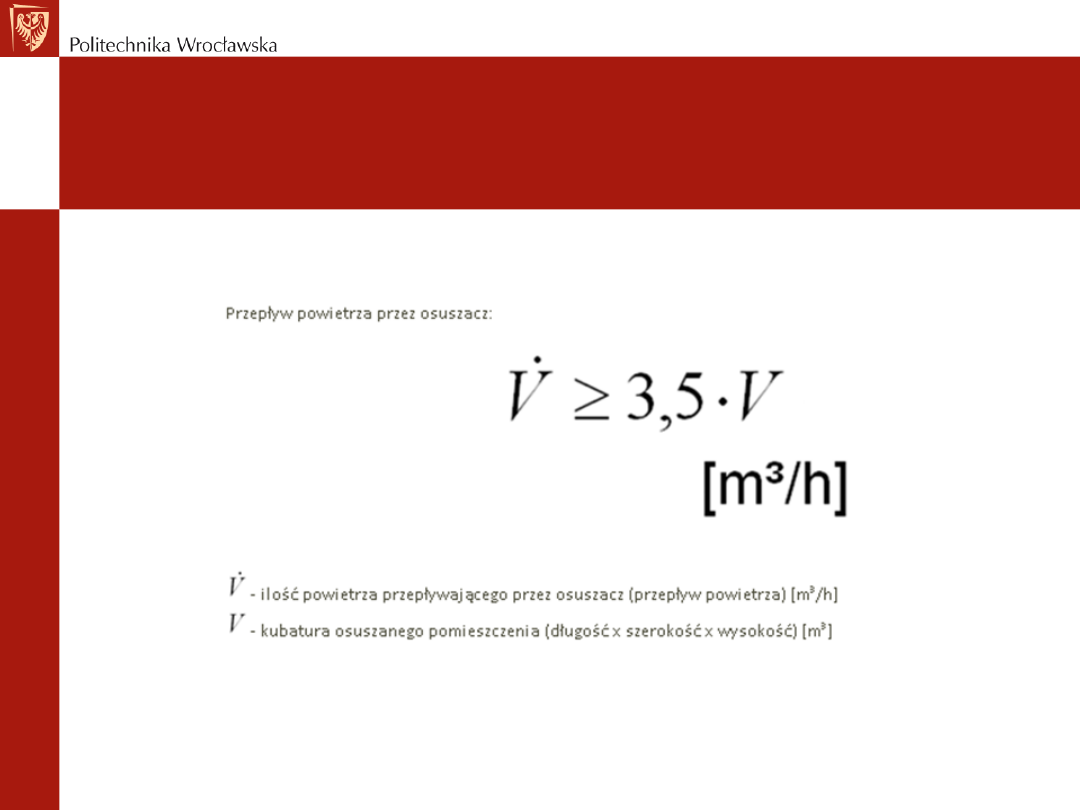

Dobór osuszaczy powietrza

Areo7.pl

Dobór nawilżaczy powietrza

Mojafirmainfor
.pl

Producenci nawilżaczy podają wydajność na kilka sposobów:

• w mililitrach na godzinę,

• w litrach na dobę,

• w gramach.
Przyjmuje się, że do optymalnego nawilżenia powierzchni ok. 50 m
kw. należy zastosować urządzenie o wydajności ok. 7 litrów na
dobę. Jeśli osiągniemy zbyt wysoki poziom wilgotności to woda
będzie skraplać się na sprzętach domowych znajdujących się w
bezpośredniej bliskości nawilżacza.

Jeśli chcemy nawilżać powierzchnię powyżej 50 m kw. optymalne
będą nawilżacze o wydajności 11 litrów na dobę. W tym przypadku
trzeba wybrać urządzenie z dużym pojemnikiem na wodę.

Nawilżacze powietrza

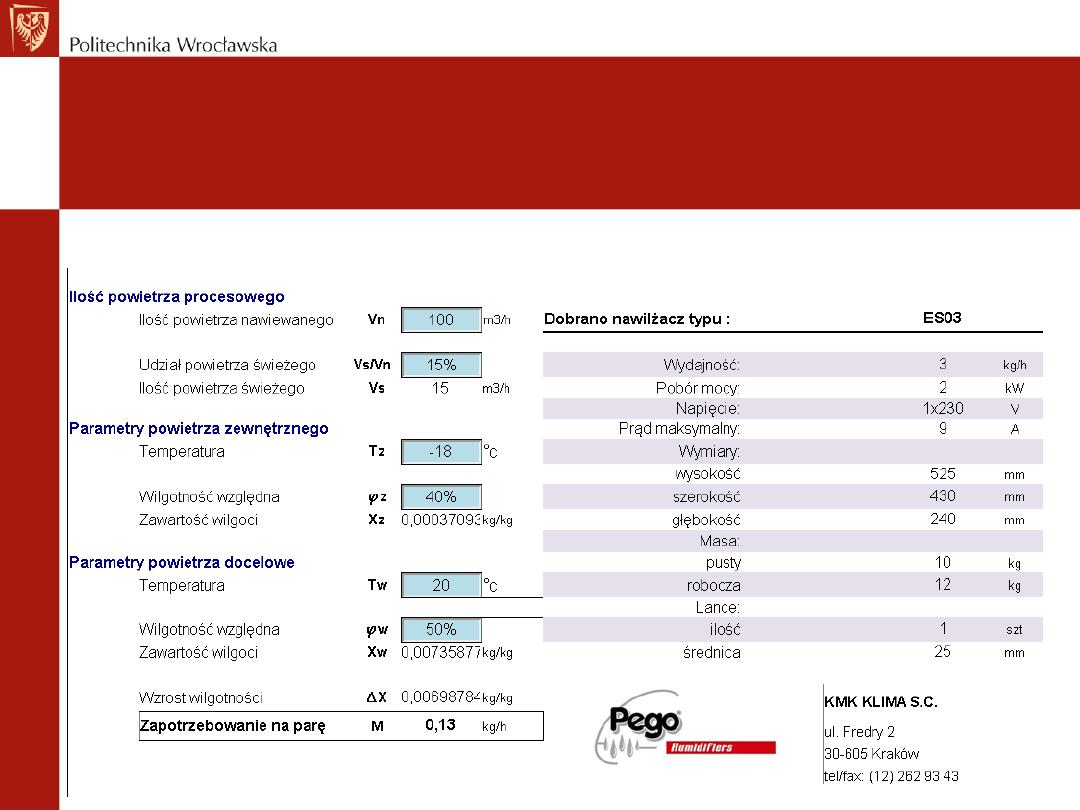

Program doboru nawilżaczy parowych PegoSoft ver 1.42

Zasady doboru klimatyzatorów

Przed wyborem klimatyzatora należy
przede wszystkim jak najdokładniej
ustalić wielkość zapotrzebowania
pomieszczenia lub obiektu na moc
chłodniczą, a także oczekiwania
użytkowników.

Dobór klimatyzatorów -
programy

Istnieją programy
umożliwiające szybkie
obliczenie bilansu przez
podanie odpowiednich
danych. Między innymi:

• Ac-klima.pl

• Masterheaters.pl

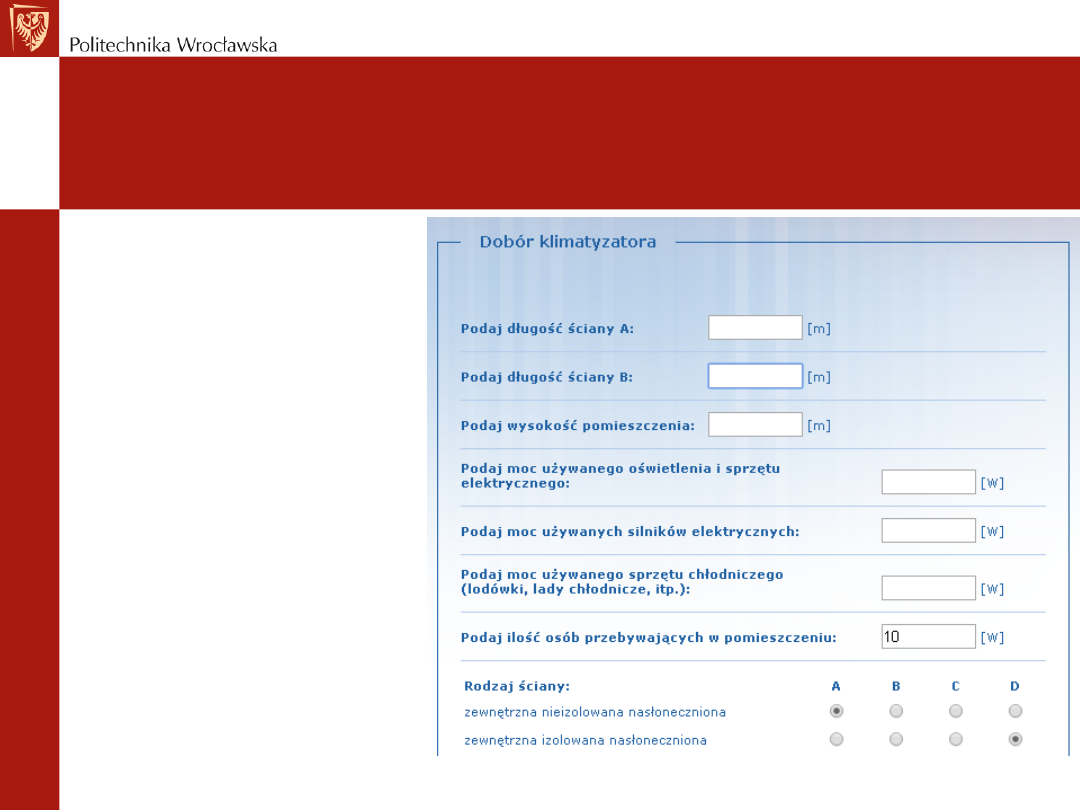

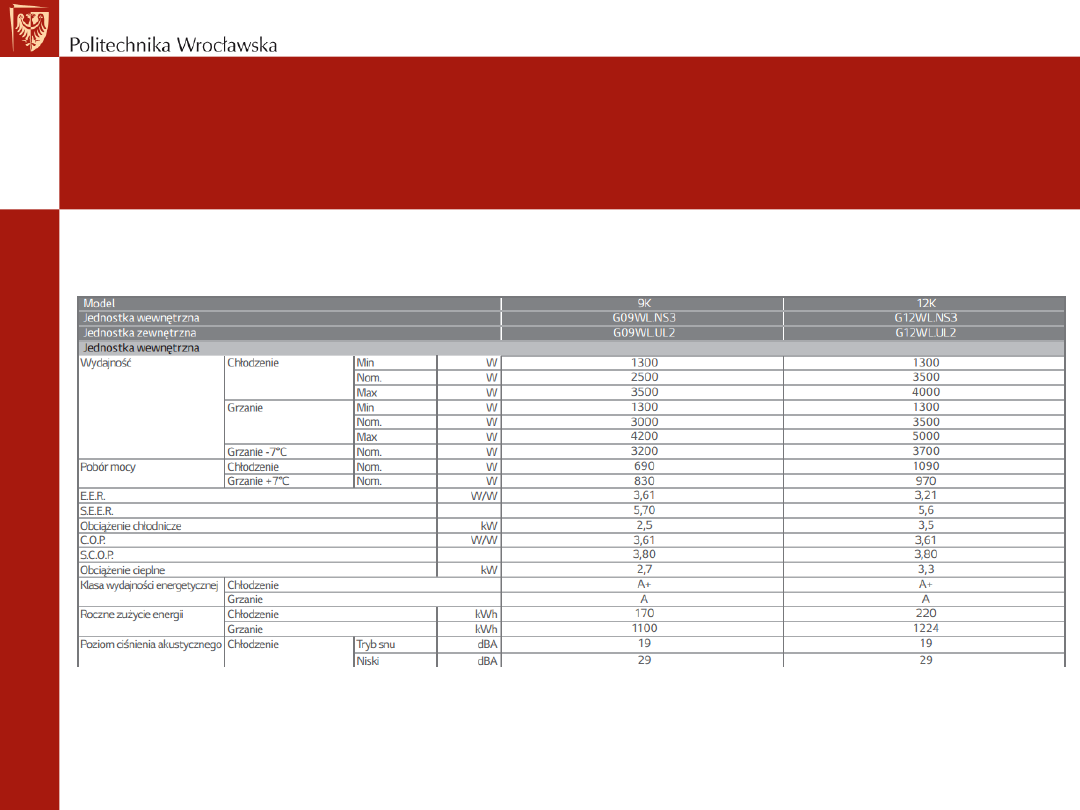

Dobór klimatyzatorów-przykład

Lg.wienkra.pl

Dobór urządzenia do budynku z
tematu

Budynkiem do którego przeprowadzono
dobór był budynek pasywny. Dobrano
urządzenie czterofunkcyjne: Daikin Ururu
Sarara. Urządzenie to oprócz chłodzenia,
nawilżania i osuszania, nadaje się również do
ogrzewania pomieszczeń. Posiada funkcję
pompy ciepła.

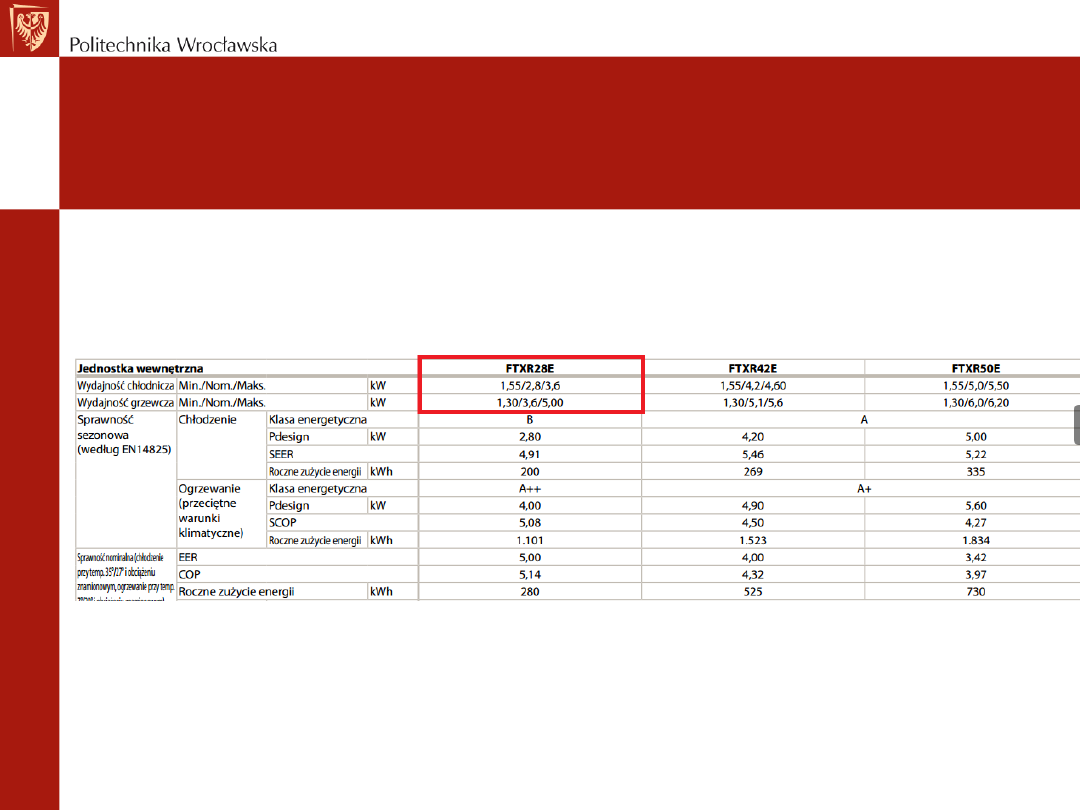

Obliczone

zapotrzebowanie

Parametry dobranej

jednostki FTXR28E

Grzewcze

Chłodnicze

Grzewcze

Chłodnicze

0,8 kW

2,83 kW

1,3 kW

2,8 kW
