SPOTKANIE 2: Rozmieszczenie przyborów na rzucie kondygnacji powtarzalnej, lokalizacja pionów wody
ciepłej i zimnej

Agnieszka Malesińska 2013

background image

Agnieszka Malesińska 2013

Instalacja wody ciepłej i

zimnej

Punkty czerpalne

nie mają skali, należy

je tak rozmieścić

żeby było widoczne

Przybory sanitarne

należy rysować w

skali rysunku 1: 50

background image

Agnieszka Malesińska 2013

POMIESZCZENIE

WYPOSAŻENIE

Łazienka z ustępem
wbudowanym

- wanna lub natrysk

- umywalka

- miska ustępowa

- pralka

Łazienka

-wanna

- umywalka

- pralka

Ustęp

- miska ustępowa

- umywalka mała

Kuchnia

- zlewozmywak

Dodatkowe
wyposażenie kuchni

- zmywarka do
naczyń

Wyposażenie sanitarne w mieszkaniach – standard
podstawowy

background image

Agnieszka Malesińska 2013

zlewozmywak

szer. 80 cm,
gł. około 55 cm

wanna
prostokątna

dł. 1; 1,2; 1,4; 1,6;
2 m

szer. 70 cm

umywalka

szer. 50 ÷ 60 cm,
gł. około 50 cm

pralka, zmywarka 60 x 60 cm
kabiny
prysznicowe

standartowo nie
uwzględnia się

Podstawowe wymiary przyborów
sanitarnych

background image

Agnieszka Malesińska 2013

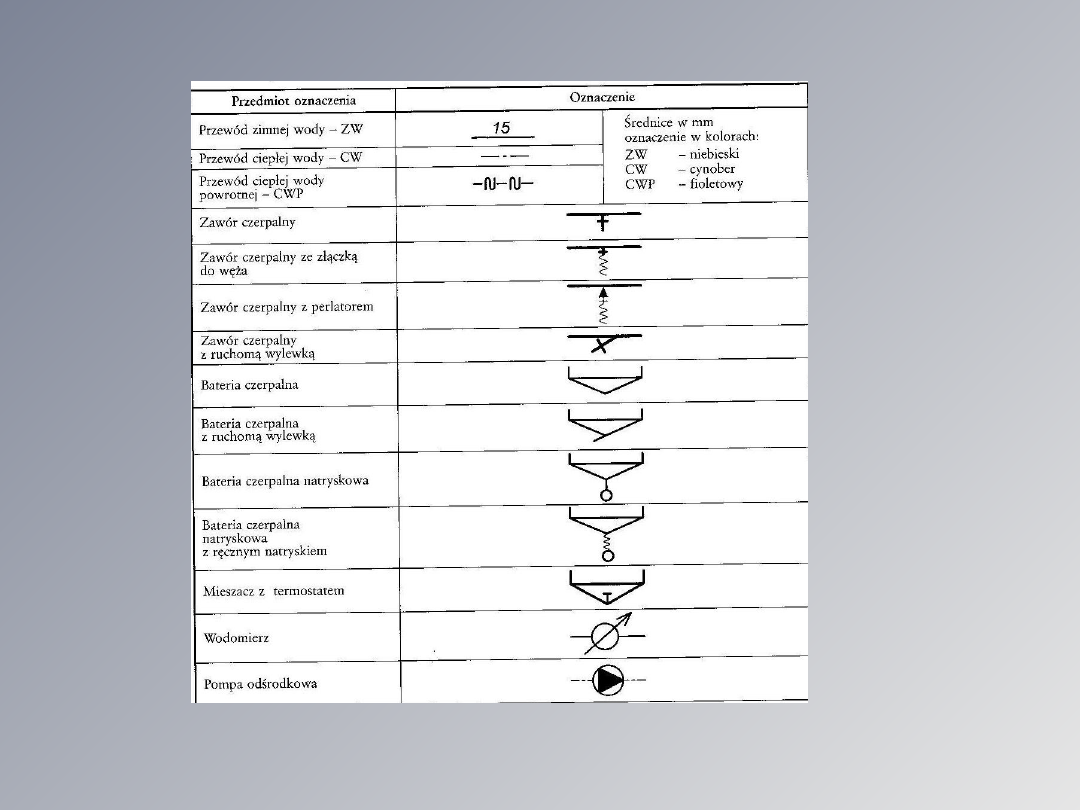

Wybrane oznaczenia rysunkowe wg PN/B -
01701

background image

Agnieszka Malesińska 2013

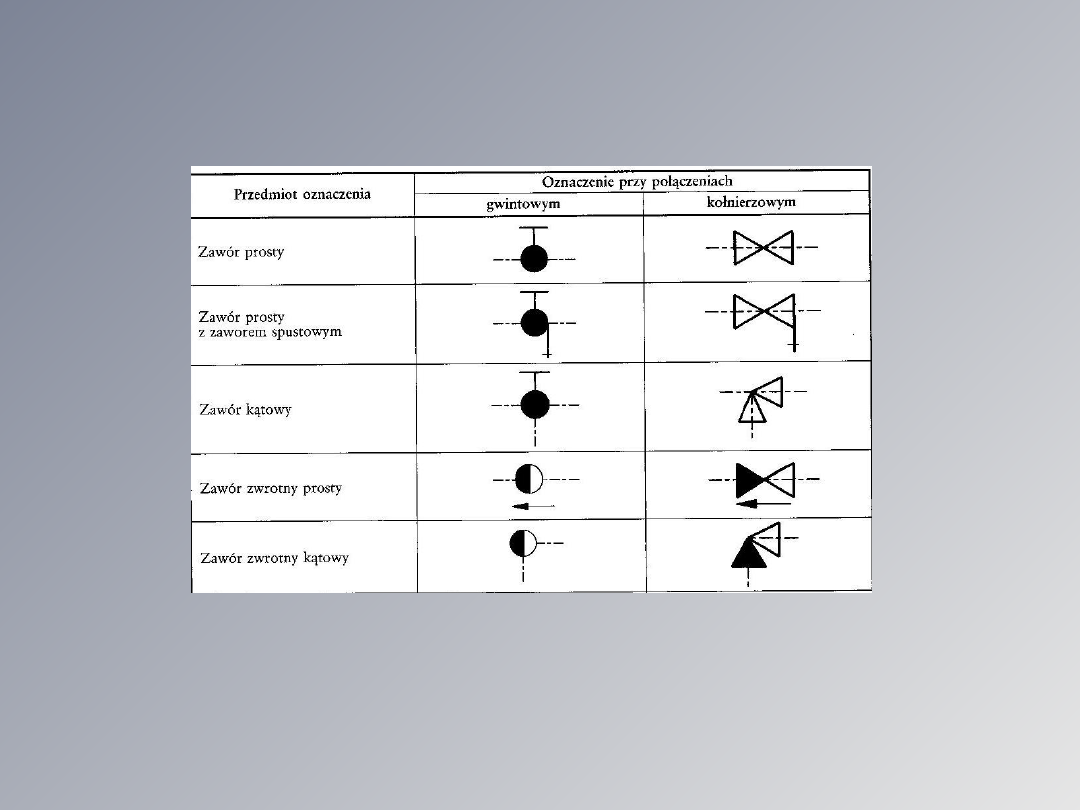

Wybrane oznaczenia na rysunkach wg PN/B -
01701

background image

Agnieszka Malesińska 2013

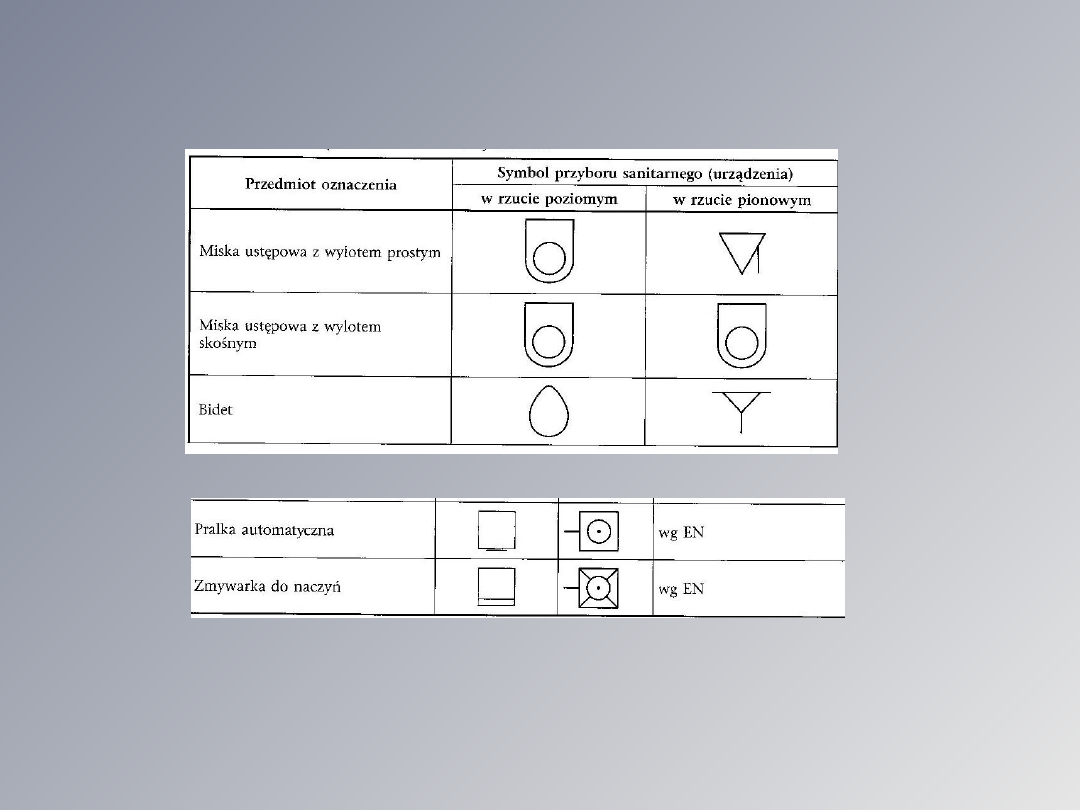

Wybrane oznaczenia na rysunkach wg PN/B -
01701

background image

Agnieszka Malesińska 2013

Wybrane oznaczenia na rysunkach wg PN/B -
01701

background image

Agnieszka Malesińska 2013

Rozmieszczenie przyborów
sanitarnych:

- ze względu na odległość od pionów

– przepływ grawitacyjny:

miska ustępowa – odpływ
ø100, max odległość od pionu
1,5 m
pozostałe przybory – max
odległość od pionu 4,0 ÷ 5,0
m

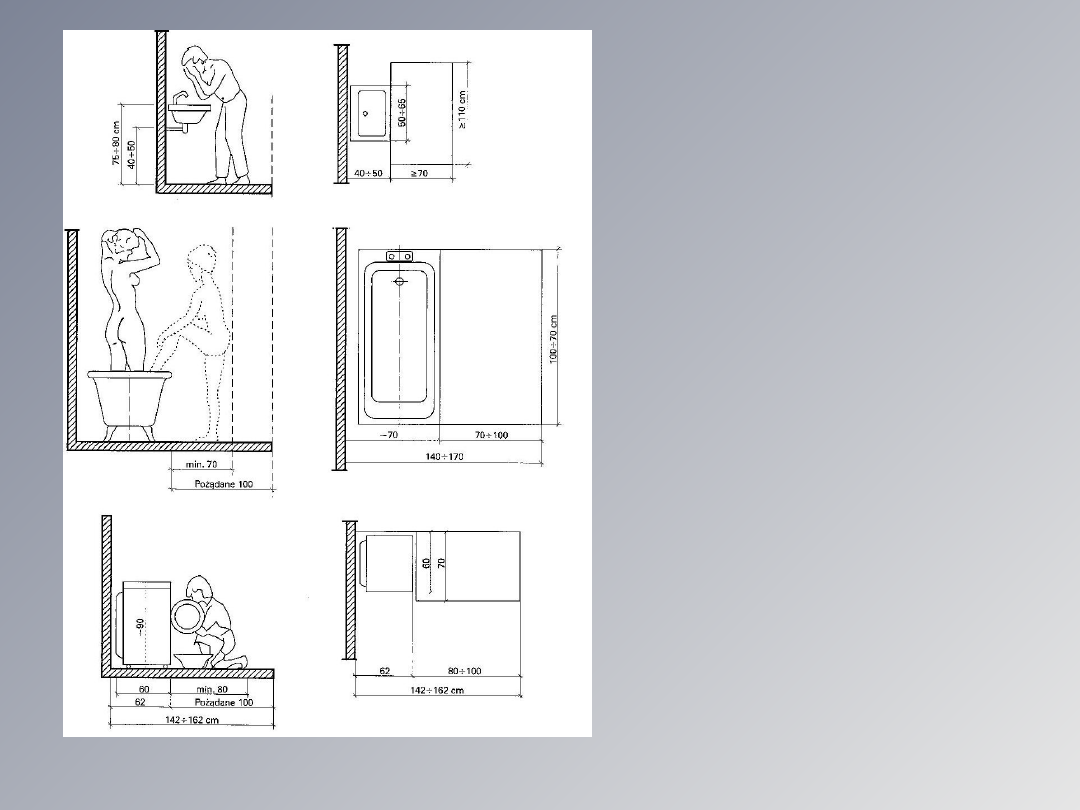

- ze względu na powierzchnię

użytkową wokół przyborów
sanitarnych

background image

Agnieszka Malesińska 2013

UWAGI OGÓLNE:
1. Lokalizacja zestawu pionów - najlepiej w środku

ciężkości instalacji.

2. Zaczynamy od miski ustępowej i płuczki.
3. Powierzchnie użytkowe – mogą na siebie

nachodzić, ale musi być zapewnione wygodne
korzystanie z przyborów.

4. Po naniesieniu przyborów sanitarnych należy

nanieść wszystkie punkty czerpalne.

5. Jeżeli łazienka jest oddalona od kuchni konieczne

będą dwa piony kanalizacyjne.

6. Na wejście do mieszkania z każdego pionu

wodociągowego musi być zainstalowany
wodomierz.

7. Numerujemy piony
8. Zmywarka i pralka – odprowadzenie ścieków przez

punkty stałe, np. wanna, umywalka.

9. Suma odprowadzeń wiąże się z wysokością

trójnika – max 4 ≈ 0,8 m

background image

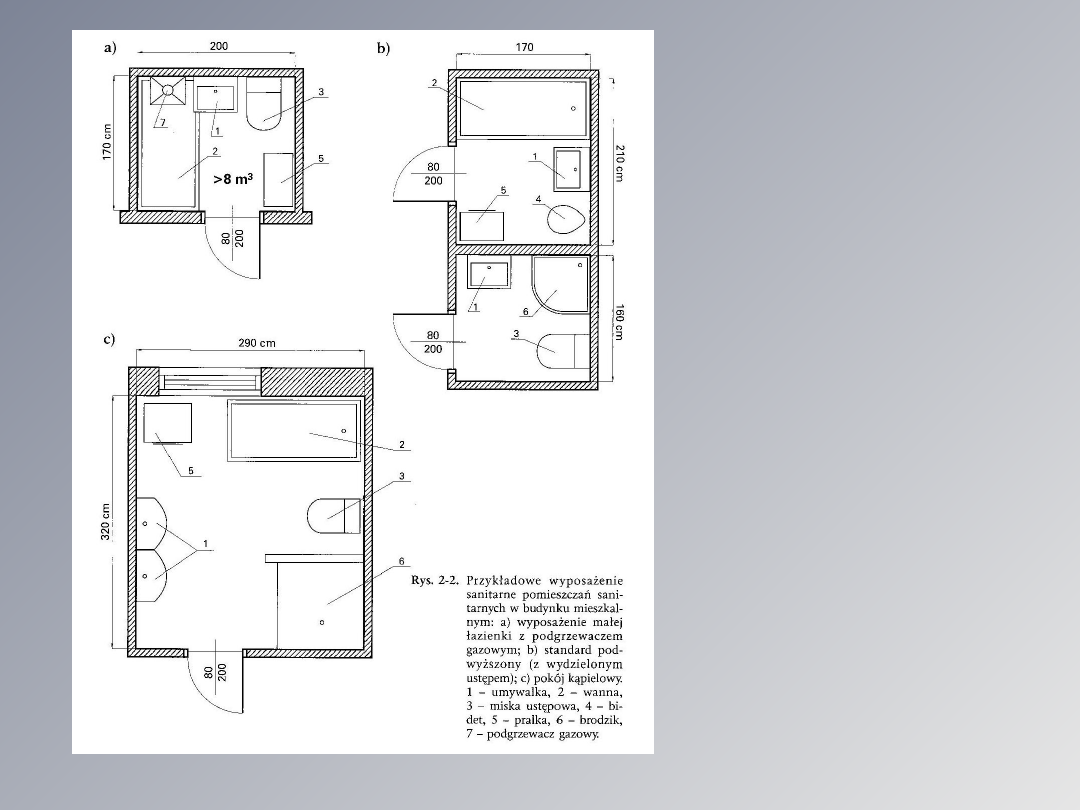

Przykładowe powierzchnie
użytkowe – J. Chudzicki,
S.Sosnowski: Instalacje
Kanalizacyjne 2011

Agnieszka Malesińska 2013

background image

Agnieszka Malesińska 2013

Przykładowe wyposażenie
użytkowe – J. Chudzicki,
S.Sosnowski: Instalacje
Kanalizacyjne 2011
